Презентация, доклад на тему Линза. Построение изображения в линзе
Содержание
- 1. Линза. Построение изображения в линзе
- 2. Во многих оптических приборах одной из основных частей являются собирающие и рассеивающие линзы ?
- 3. Линза- это прозрачное тело, ограниченное сферическими
- 4. Для построения изображений в тонких линзахиспользуются следующие

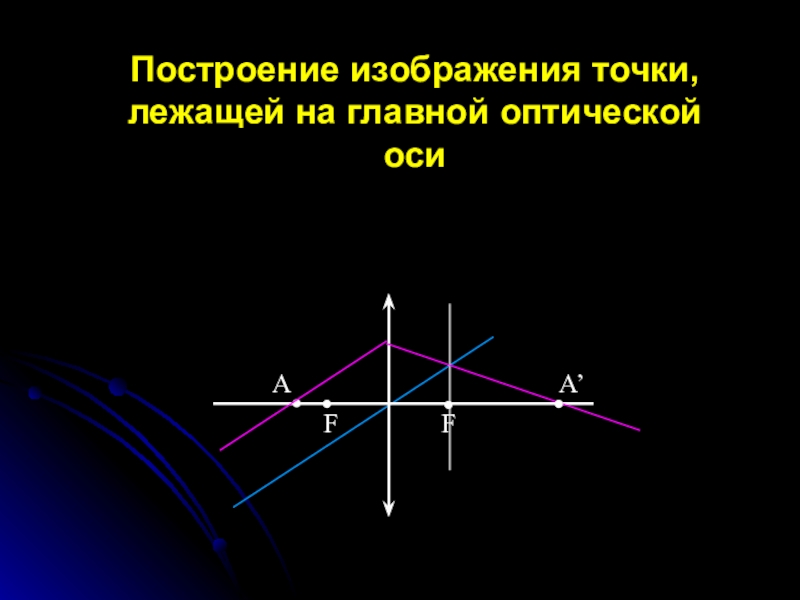

- 5. Построение изображения точки, лежащей на главной оптической оси
- 6. Линза, у которой середина толще, чем края, называется собирающейСобирающие линзы- Двояковыпуклая- Плосковыпуклая- Вогнуто-выпуклая
- 7. Рассеивающие линзы- Двояковогнутая- Плосковогнутая- Выпукло-вогнутаяЛинза, у которой середина тоньше, чем края, называется рассеивающей
- 8. Рассмотрим построения изображений в собирающих линзах.Для рассеивающих линз применяются аналогичные приёмы построения изображений.

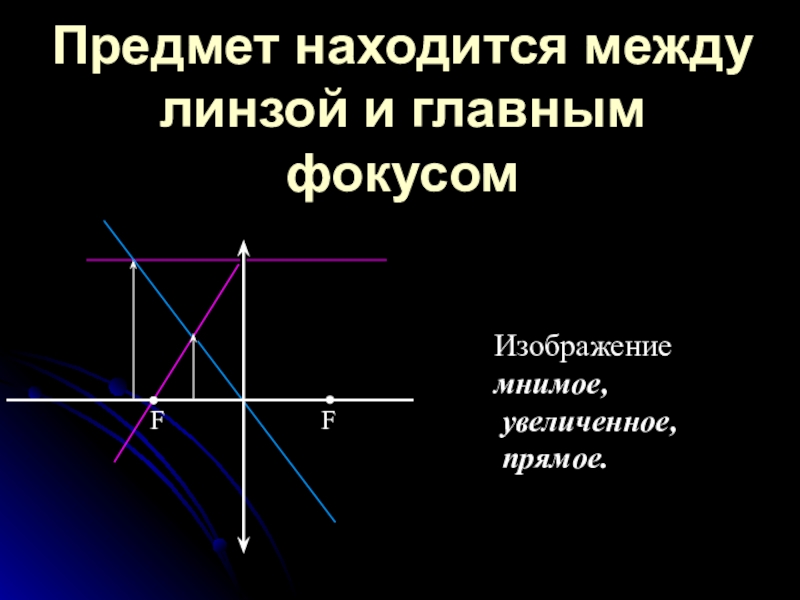

- 9. Предмет находится между линзой и главным фокусомИзображениемнимое, увеличенное, прямое.
- 10. Предмет находится на главном фокусном расстоянииИзображение находится в бесконечности
- 11. Предмет находится между главным фокусом и двойным фокусомИзображение действительное,перевёрнутое,увеличенное.
- 12. Предмет находится на двойном фокусном расстоянииИзображение действительное,перевёрнутое,в натуральную величину.
- 13. Предмет находится за двойным фокусным расстояниемИзображение действительное,перевёрнутое,уменьшенное.
- 14. Пример построения изображения произвольного предмета
Во многих оптических приборах одной из основных частей являются собирающие и рассеивающие линзы ?
Слайд 2 Во многих оптических приборах одной из основных частей являются
собирающие и рассеивающие линзы
?

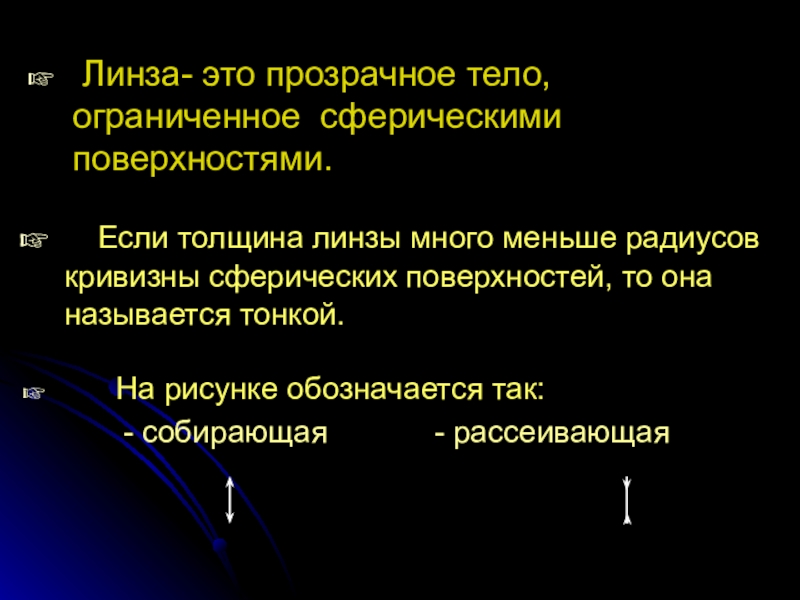

Слайд 3 Линза- это прозрачное тело, ограниченное сферическими поверхностями.
Если толщина
линзы много меньше радиусов кривизны сферических поверхностей, то она называется тонкой.
На рисунке обозначается так:
- собирающая - рассеивающая
На рисунке обозначается так:
- собирающая - рассеивающая

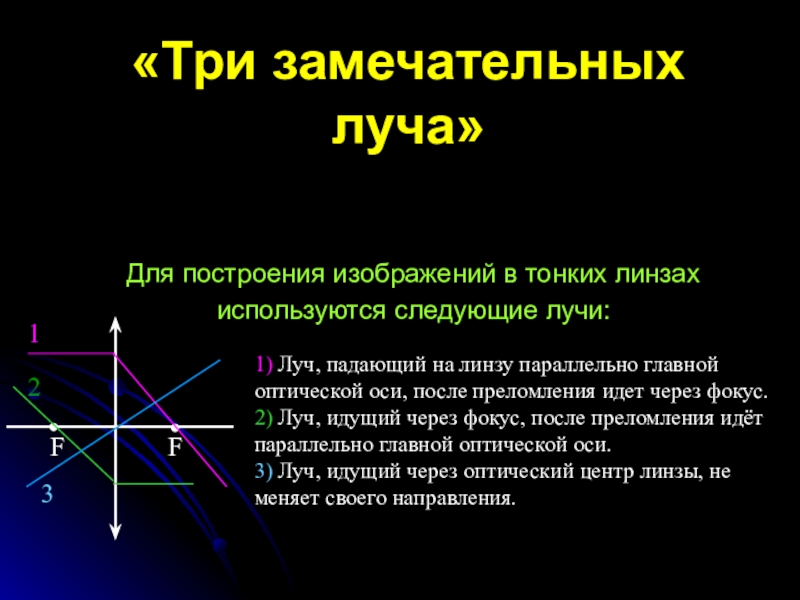

Слайд 4Для построения изображений в тонких линзах
используются следующие лучи:
«Три замечательных луча»
1) Луч,
падающий на линзу параллельно главной оптической оси, после преломления идет через фокус.
2) Луч, идущий через фокус, после преломления идёт параллельно главной оптической оси.
3) Луч, идущий через оптический центр линзы, не меняет своего направления.
2) Луч, идущий через фокус, после преломления идёт параллельно главной оптической оси.
3) Луч, идущий через оптический центр линзы, не меняет своего направления.
F
F
1
2
3

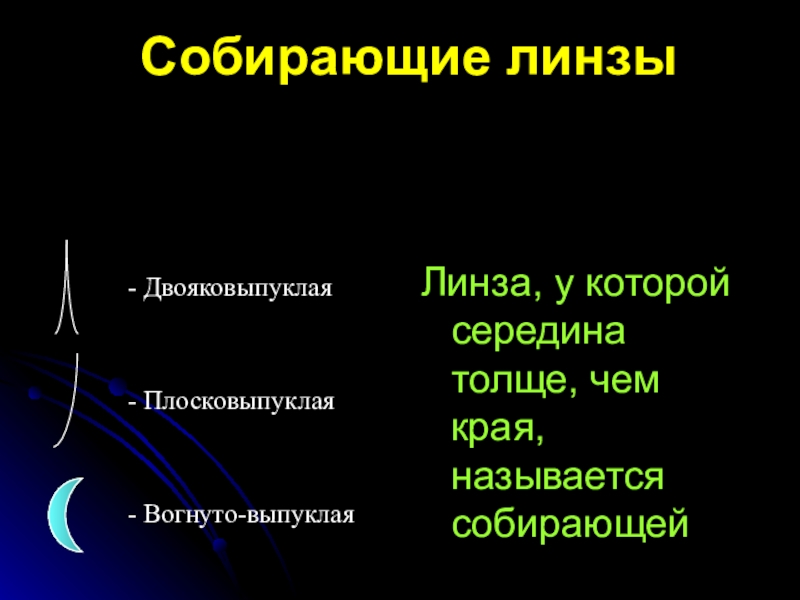

Слайд 6Линза, у которой середина толще, чем края, называется собирающей
Собирающие линзы
- Двояковыпуклая
-
Плосковыпуклая
- Вогнуто-выпуклая
- Вогнуто-выпуклая
Слайд 7Рассеивающие линзы
- Двояковогнутая
- Плосковогнутая
- Выпукло-вогнутая
Линза, у которой середина тоньше, чем края,
называется рассеивающей
Слайд 8Рассмотрим построения изображений в собирающих линзах.
Для рассеивающих линз применяются аналогичные приёмы
построения изображений.
Слайд 11Предмет находится между главным фокусом и двойным фокусом
Изображение действительное,
перевёрнутое,
увеличенное.

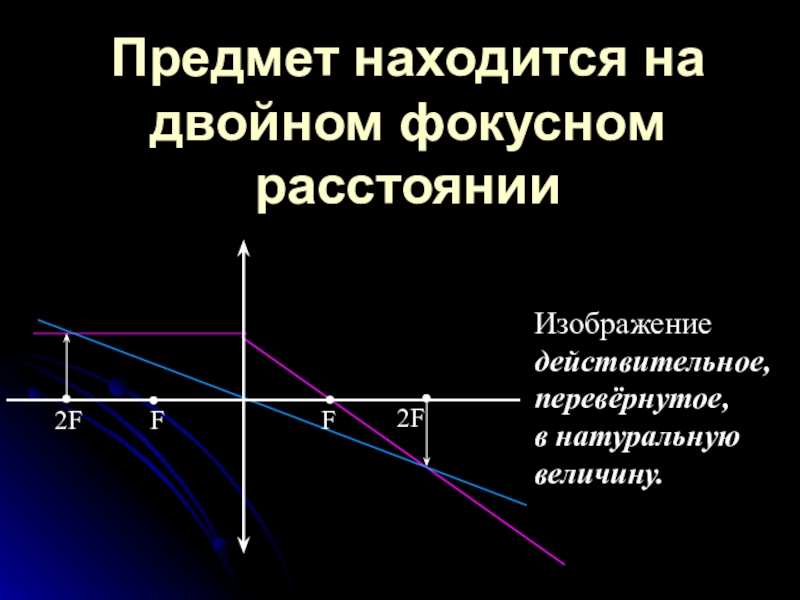

Слайд 12Предмет находится на двойном фокусном расстоянии
Изображение действительное,
перевёрнутое,
в натуральную величину.

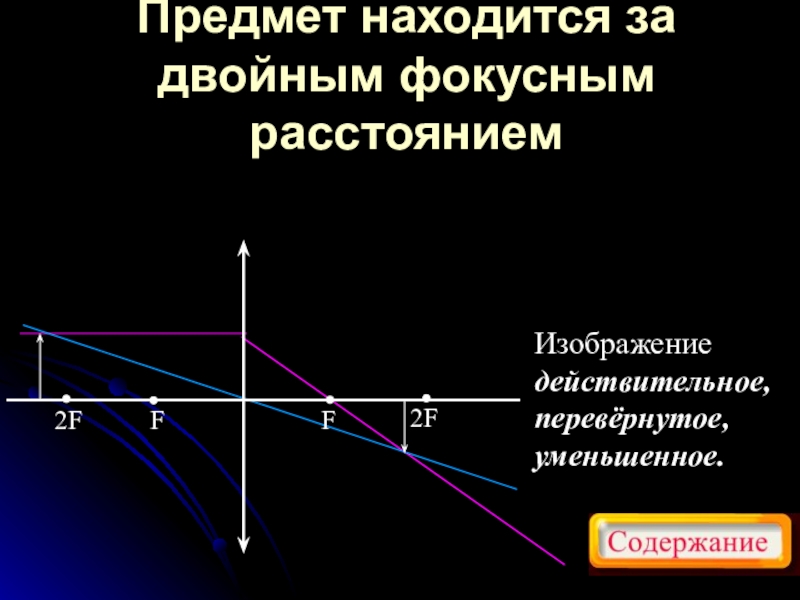

Слайд 13Предмет находится за
двойным фокусным расстоянием
Изображение действительное,
перевёрнутое,
уменьшенное.
