Презентация, доклад на тему Лабораторная работа по физике 8 класс Сборка электрической цепи при последовательном соединении
Содержание
- 1. Лабораторная работа по физике 8 класс Сборка электрической цепи при последовательном соединении
- 2. Слайд 2
- 3. Цель работы: убедиться на опыте, что сила тока в её различных последовательно соединенных участках цепи одинакова.
- 4. 1. Что такое электрический ток?2. Какие условия
- 5. ИСТОЧНИК ПИТАНИЯ, НИЗКОВОЛЬТНАЯ ЛАМПА НА ПОДСТАВКЕ, КЛЮЧ, АМПЕРМЕТР, СОЕДИНИТЕЛЬНЫЕ ПРОВОДА.Приборы и материалы:
- 6. 1. Располагайте приборы , материалы, оборудование на
- 7. ПРАВИЛА ВКЛЮЧЕНИЯ АМПЕРМЕТРА В ЦЕПЬ:Амперметр включают
- 8. Слайд 8

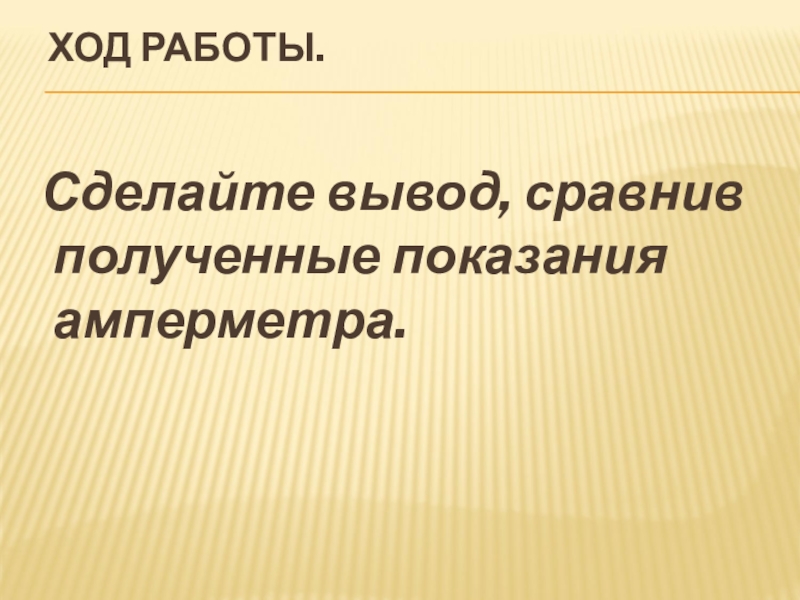

- 9. ХОД РАБОТЫ. Сделайте вывод, сравнив полученные показания амперметра.
- 10. ЗАДАНИЕ №1Выразите в амперах силу тока, равную…..3500мА=300000мкА=150мА=25кА=
- 11. ЗАДАНИЕ №2На какой схеме стрелки соответствуют общепринятому
- 12. ДИНАМИЧЕСКАЯ ПАУЗА "ОТГАДАТЬ СЛОВА" РЕМАП (единица физической
- 13. Слайд 13
- 14. Через спираль электроплитки за 1 мин прошло 250 Кл количества электричества. Какова сила тока в спирали?
- 15. ТЕХНИКА БЕЗОПАСНОСТИСила тока - очень важная характеристика

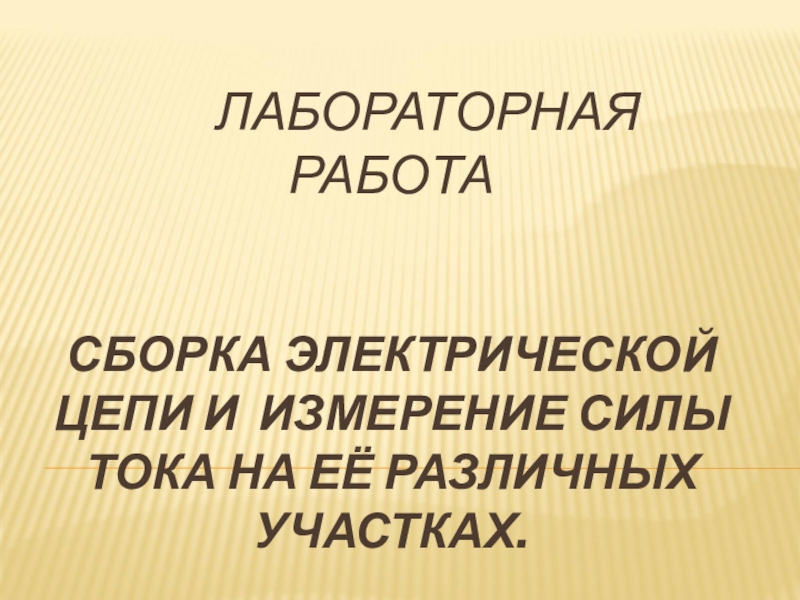

ЛАБОРАТОРНАЯ РАБОТА СБОРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ И ИЗМЕРЕНИЕ СИЛЫ ТОКА НА ЕЁ РАЗЛИЧНЫХ УЧАСТКАХ.
Слайд 2 ЛАБОРАТОРНАЯ РАБОТА СБОРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ
И ИЗМЕРЕНИЕ СИЛЫ ТОКА НА ЕЁ РАЗЛИЧНЫХ УЧАСТКАХ.

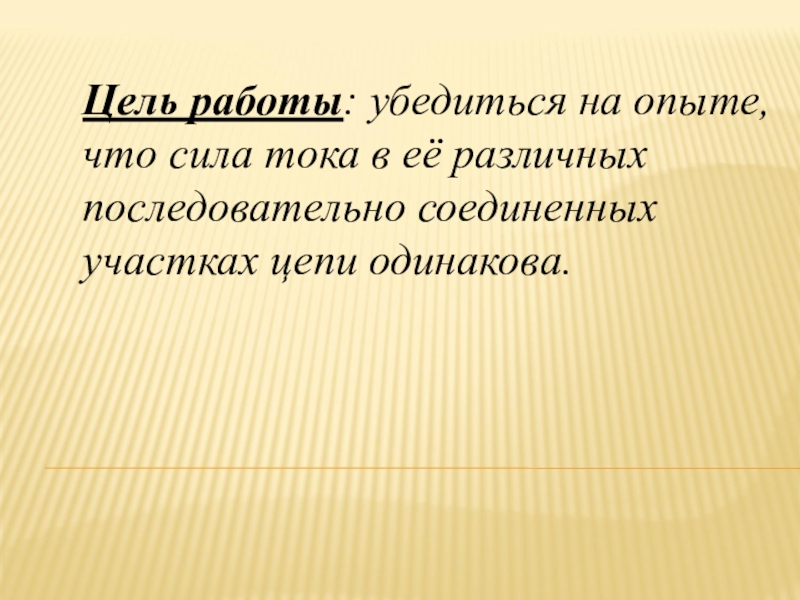

Слайд 3Цель работы: убедиться на опыте, что сила тока в её различных
последовательно соединенных участках цепи одинакова.

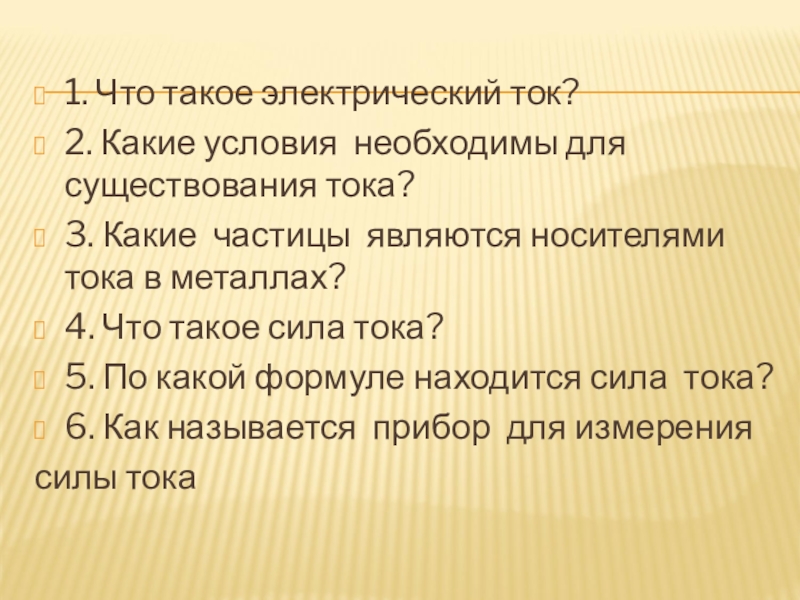

Слайд 4
1. Что такое электрический ток?
2. Какие условия необходимы для существования тока?
3.
Какие частицы являются носителями тока в металлах?
4. Что такое сила тока?
5. По какой формуле находится сила тока?
6. Как называется прибор для измерения
силы тока
4. Что такое сила тока?
5. По какой формуле находится сила тока?
6. Как называется прибор для измерения
силы тока

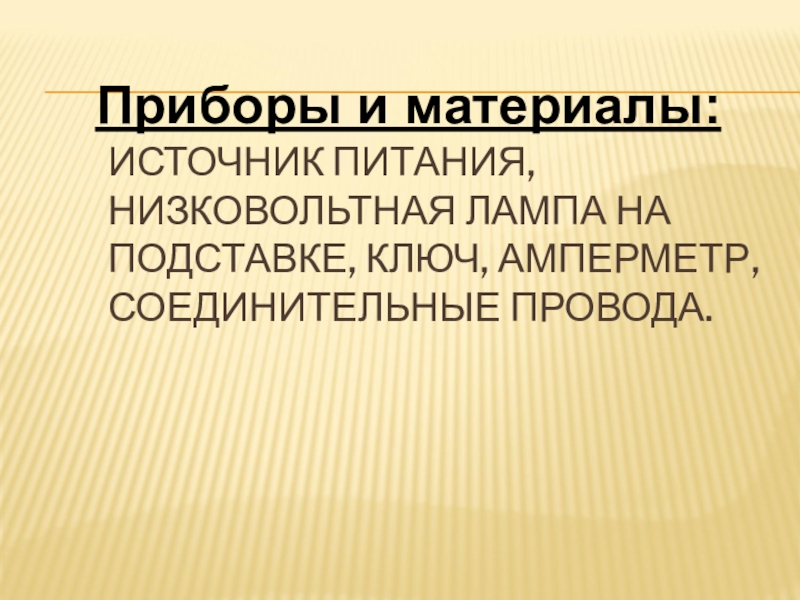

Слайд 5ИСТОЧНИК ПИТАНИЯ, НИЗКОВОЛЬТНАЯ ЛАМПА НА ПОДСТАВКЕ, КЛЮЧ, АМПЕРМЕТР, СОЕДИНИТЕЛЬНЫЕ ПРОВОДА.
Приборы и
материалы:

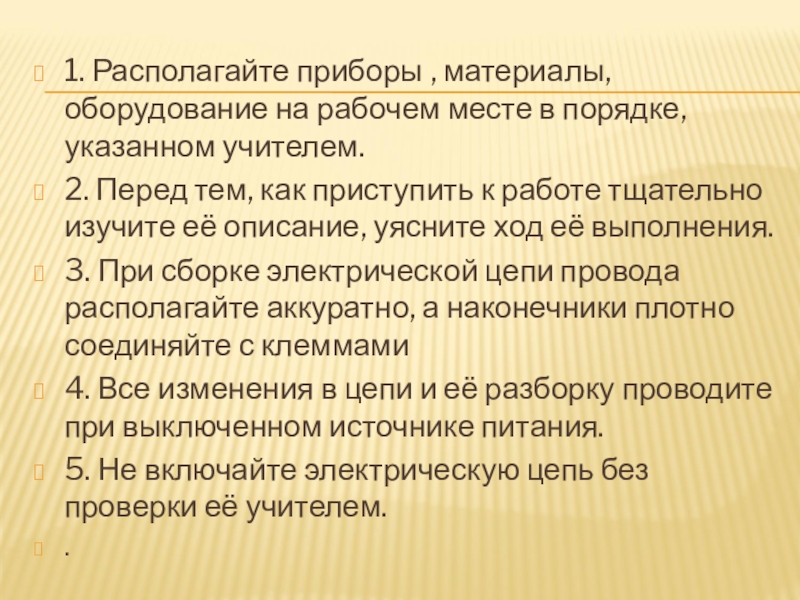

Слайд 6
1. Располагайте приборы , материалы, оборудование на рабочем месте в порядке,
указанном учителем.
2. Перед тем, как приступить к работе тщательно изучите её описание, уясните ход её выполнения.
3. При сборке электрической цепи провода располагайте аккуратно, а наконечники плотно соединяйте с клеммами
4. Все изменения в цепи и её разборку проводите при выключенном источнике питания.
5. Не включайте электрическую цепь без проверки её учителем.
.
2. Перед тем, как приступить к работе тщательно изучите её описание, уясните ход её выполнения.
3. При сборке электрической цепи провода располагайте аккуратно, а наконечники плотно соединяйте с клеммами
4. Все изменения в цепи и её разборку проводите при выключенном источнике питания.
5. Не включайте электрическую цепь без проверки её учителем.
.

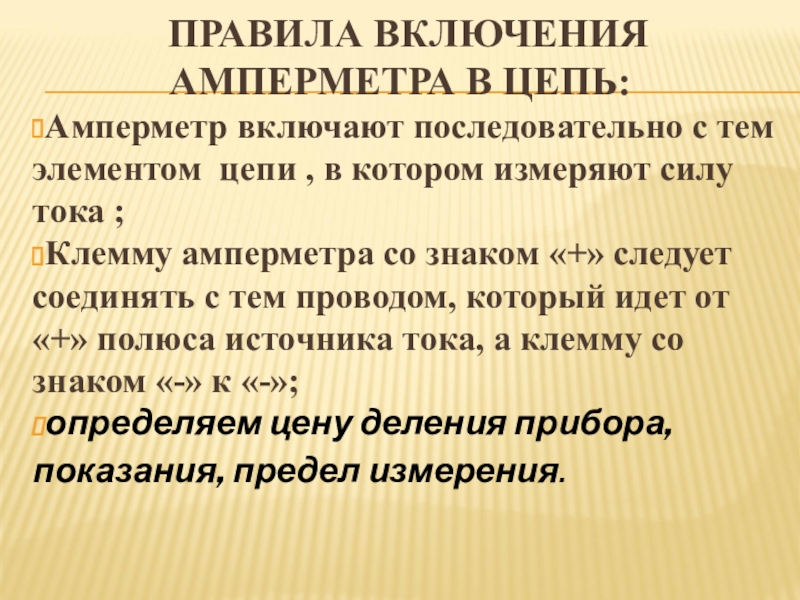

Слайд 7 ПРАВИЛА ВКЛЮЧЕНИЯ АМПЕРМЕТРА В ЦЕПЬ:
Амперметр включают последовательно с тем элементом
цепи , в котором измеряют силу тока ;
Клемму амперметра со знаком «+» следует соединять с тем проводом, который идет от «+» полюса источника тока, а клемму со знаком «-» к «-»;
определяем цену деления прибора, показания, предел измерения.
Клемму амперметра со знаком «+» следует соединять с тем проводом, который идет от «+» полюса источника тока, а клемму со знаком «-» к «-»;
определяем цену деления прибора, показания, предел измерения.
Слайд 11ЗАДАНИЕ №2
На какой схеме стрелки соответствуют общепринятому обозначению направления тока в
цепи?
А. Б В
1. 2. 3.

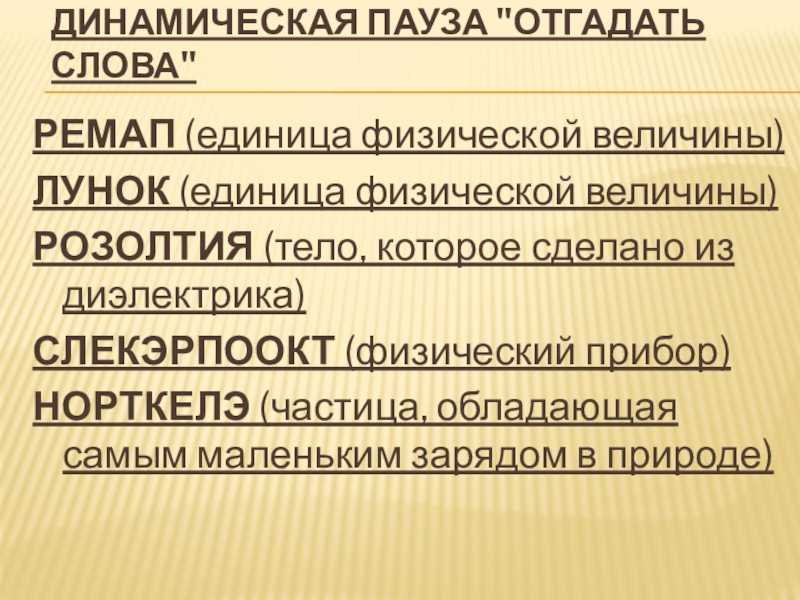

Слайд 12ДИНАМИЧЕСКАЯ ПАУЗА "ОТГАДАТЬ СЛОВА"
РЕМАП (единица физической величины)
ЛУНОК (единица физической
величины)
РОЗОЛТИЯ (тело, которое сделано из диэлектрика)
СЛЕКЭРПООКТ (физический прибор)
НОРТКЕЛЭ (частица, обладающая самым маленьким зарядом в природе)
РОЗОЛТИЯ (тело, которое сделано из диэлектрика)
СЛЕКЭРПООКТ (физический прибор)
НОРТКЕЛЭ (частица, обладающая самым маленьким зарядом в природе)

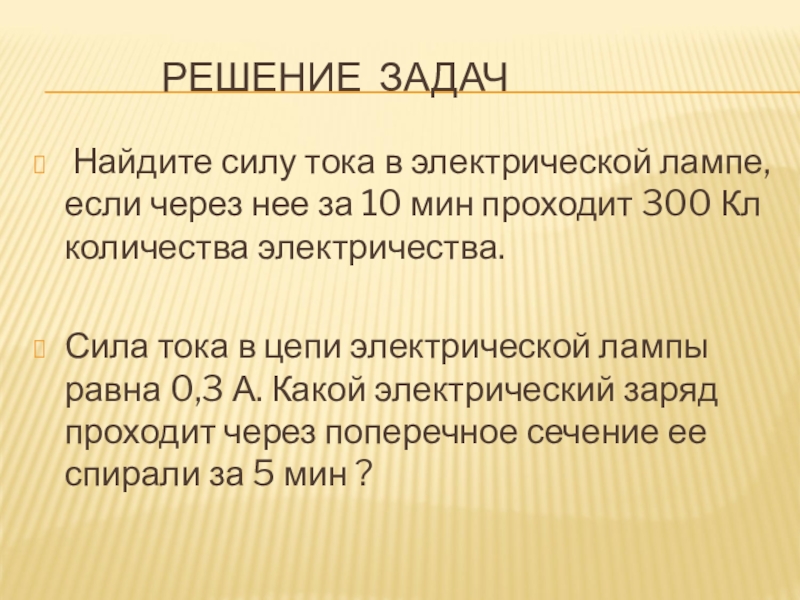

Слайд 13 РЕШЕНИЕ ЗАДАЧ
Найдите силу
тока в электрической лампе, если через нее за 10 мин проходит 300 Кл количества электричества.
Сила тока в цепи электрической лампы равна 0,3 А. Какой электрический заряд проходит через поперечное сечение ее спирали за 5 мин ?
Сила тока в цепи электрической лампы равна 0,3 А. Какой электрический заряд проходит через поперечное сечение ее спирали за 5 мин ?

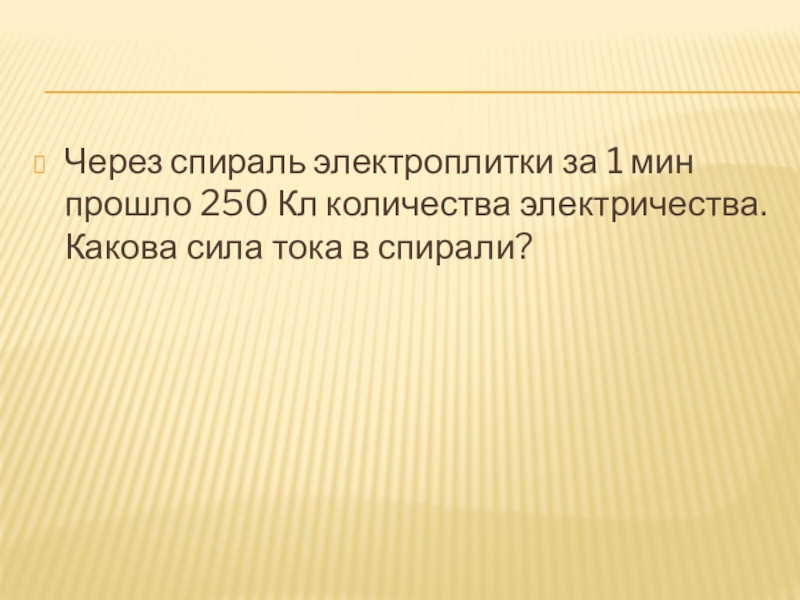

Слайд 14
Через спираль электроплитки за 1 мин прошло 250 Кл количества электричества.
Какова сила тока в спирали?

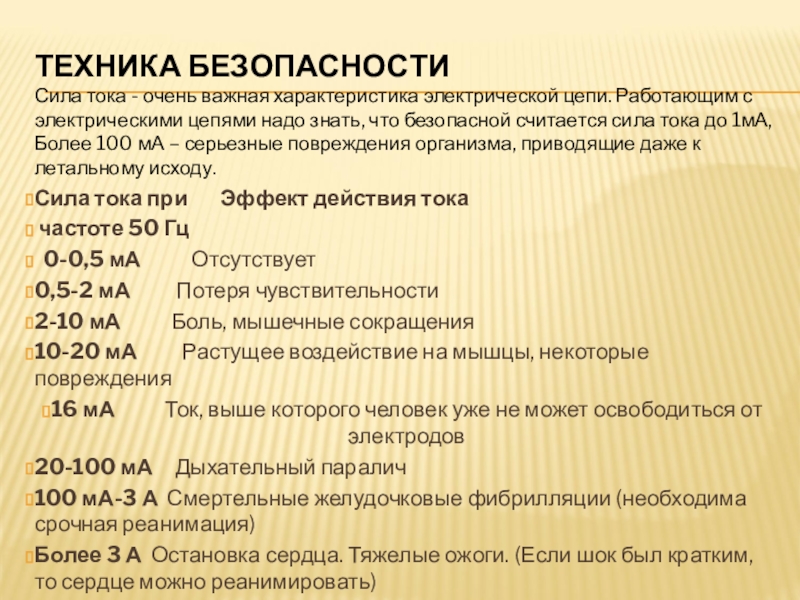

Слайд 15ТЕХНИКА БЕЗОПАСНОСТИ
Сила тока - очень важная характеристика электрической цепи. Работающим с
электрическими цепями надо знать, что безопасной считается сила тока до 1мА, Более 100 мА – серьезные повреждения организма, приводящие даже к летальному исходу.
Сила тока при Эффект действия тока
частоте 50 Гц
0-0,5 мА Отсутствует
0,5-2 мА Потеря чувствительности
2-10 мА Боль, мышечные сокращения
10-20 мА Растущее воздействие на мышцы, некоторые повреждения
16 мА Ток, выше которого человек уже не может освободиться от электродов
20-100 мА Дыхательный паралич
100 мА-3 А Смертельные желудочковые фибрилляции (необходима срочная реанимация)
Более 3 А Остановка сердца. Тяжелые ожоги. (Если шок был кратким, то сердце можно реанимировать)
Сила тока при Эффект действия тока
частоте 50 Гц
0-0,5 мА Отсутствует
0,5-2 мА Потеря чувствительности
2-10 мА Боль, мышечные сокращения
10-20 мА Растущее воздействие на мышцы, некоторые повреждения
16 мА Ток, выше которого человек уже не может освободиться от электродов
20-100 мА Дыхательный паралич
100 мА-3 А Смертельные желудочковые фибрилляции (необходима срочная реанимация)
Более 3 А Остановка сердца. Тяжелые ожоги. (Если шок был кратким, то сердце можно реанимировать)
