Презентация, доклад на тему Лабораторная работа №10 Выяснение условия равновесия рычага

Содержание

О -точка опорыℓ - плечо силы - кратчайшее расстояние между точкой опоры и прямой, вдоль которой действует на рычаг сила. Чтобы найти плечо силы, надо из точки опоры опустить перпендикуляр на линию действия силы.Рычаг. Равновесие сил

Слайд 1Тема урока: §60. «Рычаги в технике, быту и природе. §61. Применение

закона равновесия рычага к блоку».

Цели урока:
Рассмотреть возможности применения рычагов в природе, быту и технике
Изучить устройство и принцип действия неподвижного и подвижного блоков.

Тема урока:  §60. «Рычаги в технике, быту и природе.  §61. Применение закона равновесия рычага к

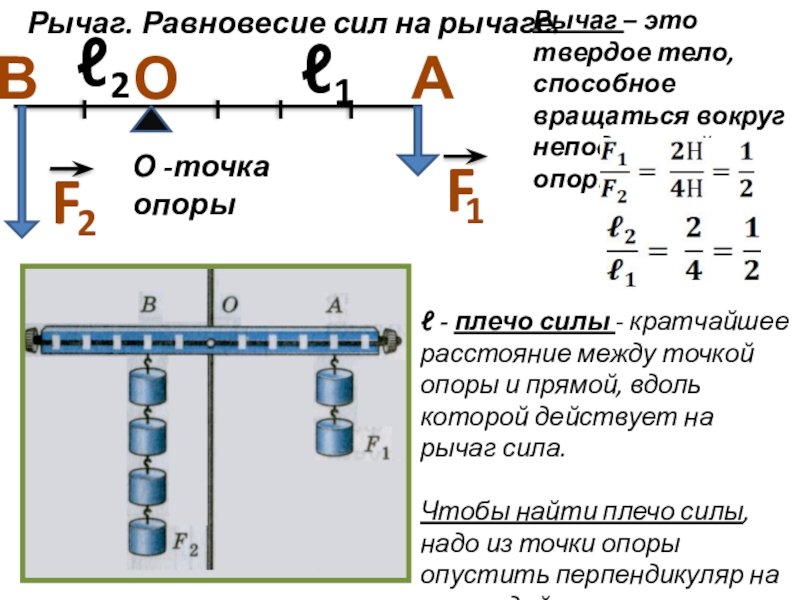

Слайд 2О -точка опоры
ℓ - плечо силы - кратчайшее расстояние между точкой

опоры и прямой, вдоль которой действует на рычаг сила.

Чтобы найти плечо силы, надо из точки опоры опустить перпендикуляр на линию действия силы.

Рычаг. Равновесие сил на рычаге.

Рычаг – это твердое тело, способное вращаться вокруг неподвижной опоры.



О -точка опорыℓ - плечо силы - кратчайшее расстояние между точкой опоры и прямой, вдоль которой действует

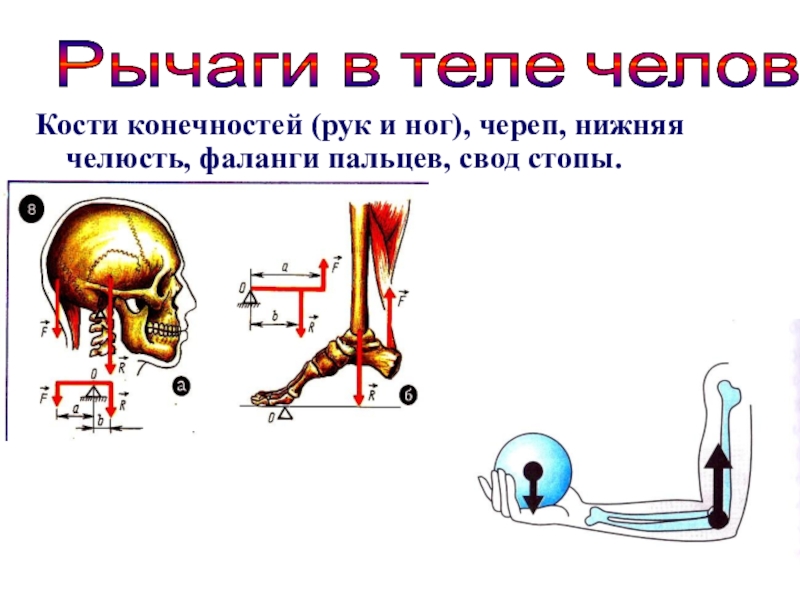

Слайд 3Кости конечностей (рук и ног), череп, нижняя челюсть, фаланги пальцев, свод

стопы.

Рычаги в теле человека:

Кости конечностей (рук и ног), череп, нижняя челюсть, фаланги пальцев, свод стопы.Рычаги в теле человека:

Слайд 5Рычаги в теле животных:

Рычаги в теле животных:

Слайд 6§61. Применение закона равновесия
рычага к блоку.
Блок представляет собой колесо

с желобом, укрепленное в обойме. По желобу блока пропускают веревку, трос или цепь.

Неподвижныйблок- блок, ось которого закреплена и при подъеме грузов не поднимается и не опускается.

ОА = R= плечо силы F1


ОВ = R= плечо силы F2

ОА = ОВ= R
F1 =F2

§61. Применение закона равновесия рычага к блоку. Блок представляет собой колесо с желобом, укрепленное в обойме. По

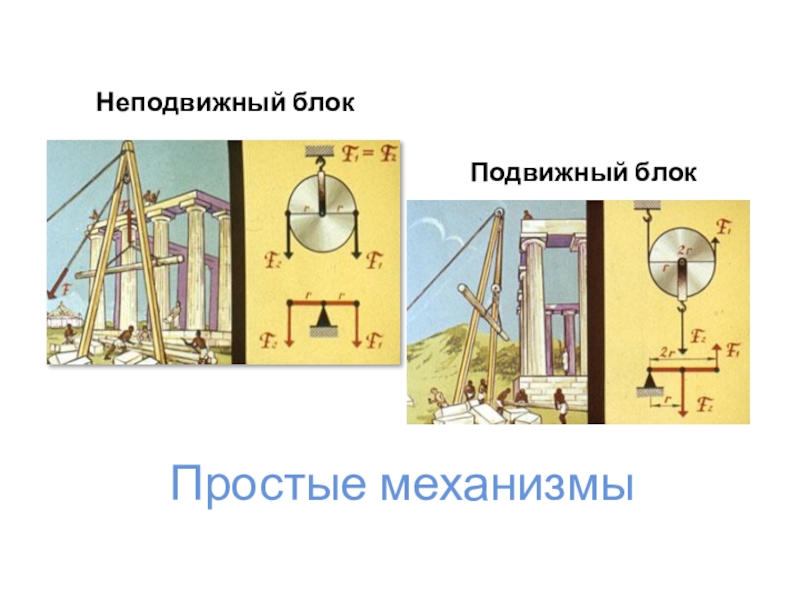

Слайд 7Простые механизмы
Неподвижный блок
Подвижный блок

Простые механизмыНеподвижный блокПодвижный блок

Слайд 8ОА = R= плечо силы Р
ОВ = 2R= плечо силы F








Подвижный блок дает выигрыш в силе в 2 раза.

ОА = R= плечо силы РОВ = 2R= плечо силы F  Подвижный блок дает выигрыш в

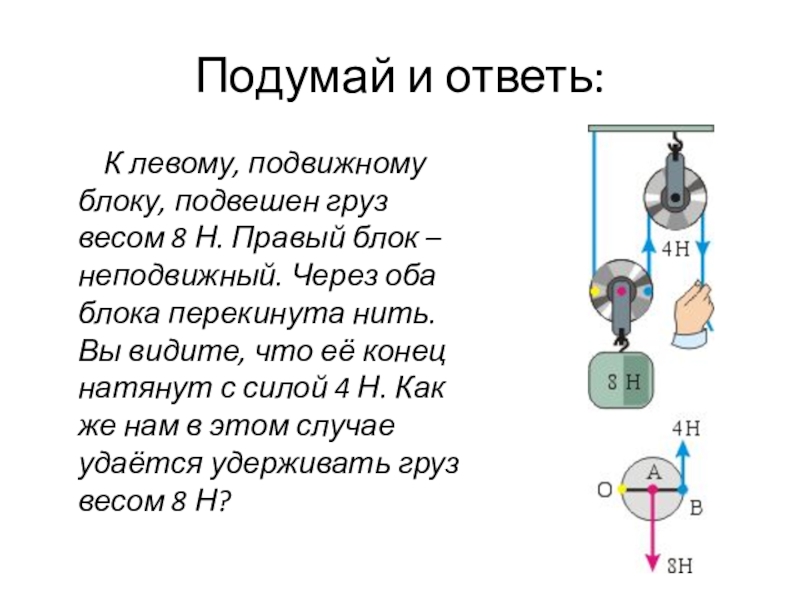

Слайд 9Подумай и ответь:
К левому, подвижному блоку, подвешен

груз весом 8 Н. Правый блок – неподвижный. Через оба блока перекинута нить. Вы видите, что её конец натянут с силой 4 Н. Как же нам в этом случае удаётся удерживать груз весом 8 Н?
Подумай и ответь:    К левому, подвижному блоку, подвешен груз весом 8 Н. Правый блок

Слайд 10Решите тест Вариант 1

Вариант 2
Решите тест Вариант 1

Слайд 11«Счастлив в наш век тот,
Кому победа далась не кровью, а умом,
Счастлив

тот, кто точку
Архимеда сумел сыскать
в себе самом»
Ф.И. Тютчев.


«Счастлив в наш век тот,Кому победа далась не кровью, а умом,Счастлив тот, кто точку Архимеда сумел сыскать

Слайд 12Домашнее задание:

§60,61, вопросы1-3 ,упр.32, задание

Домашнее задание: §60,61, вопросы1-3 ,упр.32, задание

Слайд 13
Урок физики в 7 классе
Тема: Выяснение условия равновесия рычага.
Лабораторная работа №

10

Урок физики в 7 классе Тема: Выяснение условия равновесия рычага.Лабораторная работа № 10

Слайд 14
Лабораторная работа № 10
Тема: Выяснение условия равновесия рычага.

Цель работы:
Проверить на

опыте, при каком соотношении сил и их плеч рычаг находится в равновесии.
Проверить на опыте правило моментов.

Лабораторная работа № 10Тема: Выяснение условия равновесия рычага.Цель работы: Проверить на опыте, при каком соотношении сил и

Слайд 15
Лабораторная работа №10
Тема: Выяснение условия равновесия рычага.

Приборы и материалы:

Рычаг на штативе;

Набор

грузов;

Динамометр.

Линейка;

Лабораторная работа №10Тема: Выяснение условия равновесия рычага.Приборы и материалы:Рычаг на штативе;Набор грузов;Динамометр.Линейка;

Слайд 16
Лабораторная работа №10
Тема: Выяснение условия равновесия рычага.

Повторение пройденного:

Лабораторная работа №10Тема: Выяснение условия равновесия рычага.Повторение пройденного:

Слайд 18
Лабораторная работа №10
Тема: Выяснение условия равновесия рычага.




Домашнее задание:

§60,61, вопросы1-3 ,упр.32, задание

Лабораторная работа №10Тема: Выяснение условия равновесия рычага.Домашнее задание:§60,61, вопросы1-3 ,упр.32, задание

Слайд 19
Лабораторная работа №10
Тема: Выяснение условия равновесия рычага.

Ход работы:
1. § 58
2. Уравновесили

рычаг.

Лабораторная работа №10Тема: Выяснение условия равновесия рычага.Ход работы:1. § 582. Уравновесили рычаг.

Слайд 20
Лабораторная работа №10
Тема: Выяснение условия равновесия рычага.

Лабораторная работа №10Тема: Выяснение условия равновесия рычага.

Слайд 21
Лабораторная работа №10
Тема: Выяснение условия равновесия рычага.
ФИЗКУЛЬТМИНУТКА

Лабораторная работа №10Тема: Выяснение условия равновесия рычага.ФИЗКУЛЬТМИНУТКА

Слайд 22
Лабораторная работа №10
Тема: Выяснение условия равновесия рычага.

Лабораторная работа №10Тема: Выяснение условия равновесия рычага.

Слайд 23
Лабораторная работа №10
Тема: Выяснение условия равновесия рычага.

Лабораторная работа №10Тема: Выяснение условия равновесия рычага.

Слайд 24
Лабораторная работа №10
Тема: Выяснение условия равновесия рычага.



Лабораторная работа №10Тема: Выяснение условия равновесия рычага.

Слайд 25
Лабораторная работа №10
Тема: Выяснение условия равновесия рычага.

Лабораторная работа №10Тема: Выяснение условия равновесия рычага.

Слайд 26
Лабораторная работа №10
Тема: Выяснение условия равновесия рычага.

Лабораторная работа №10Тема: Выяснение условия равновесия рычага.

Слайд 27
Лабораторная работа №10
Тема: Выяснение условия равновесия рычага.


=

и
М1 =М2
Лабораторная работа №10Тема: Выяснение условия равновесия рычага.  =   и

Слайд 28
Лабораторная работа №10
Тема: Выяснение условия равновесия рычага.

Лабораторная работа №10Тема: Выяснение условия равновесия рычага.

Слайд 29
Лабораторная работа №10
Тема: Выяснение условия равновесия рычага.




Сделайте вывод
о проделанной работе.

Лабораторная работа №10Тема: Выяснение условия равновесия рычага.Сделайте вывод о проделанной работе.
