Презентация, доклад на тему Лабораторная работа Измерение напряжения на различных участках электрической цепи
Содержание
- 1. Лабораторная работа Измерение напряжения на различных участках электрической цепи
- 2. Приборы и материалы
- 3. Указания к работеСоберите цепь из источника питания,
- 4. Указания к работе2. Измерьте напряжения U1 на концах резистора.

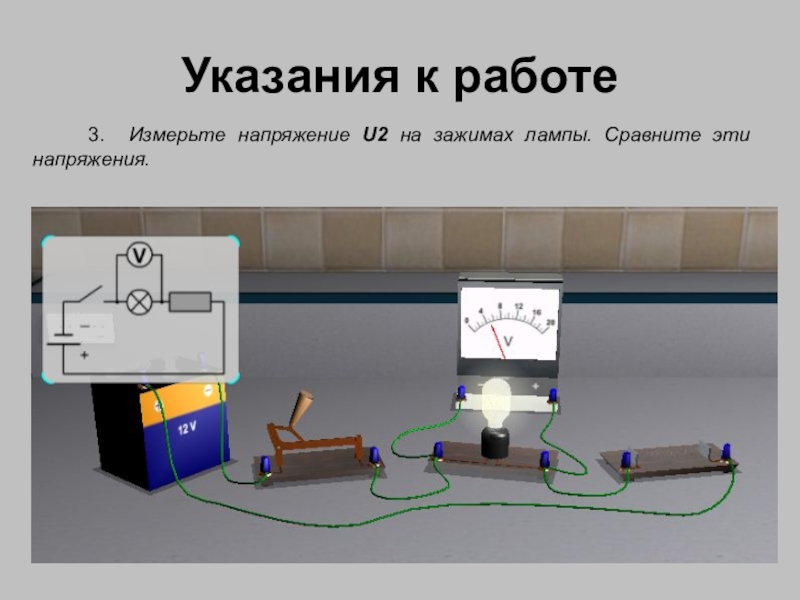

- 5. Указания к работе 3. Измерьте напряжение U2 на зажимах лампы. Сравните эти напряжения.
- 6. Указания к работе4. Вычислите сумму напряжений
- 7. Указания к работе5. Начертите схемы собранной
Приборы и материалы

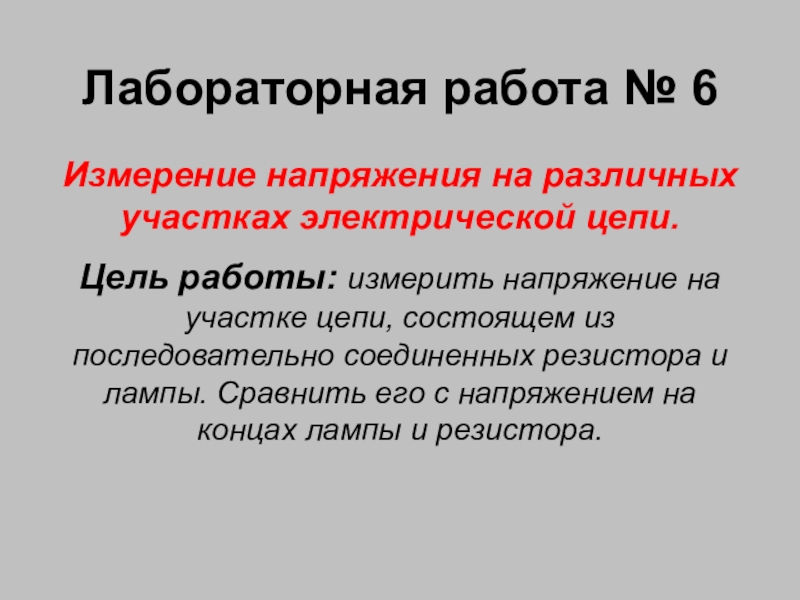

Слайд 1Лабораторная работа № 6
Измерение напряжения на различных участках электрической цепи.
Цель работы:
Слайд 3Указания к работе

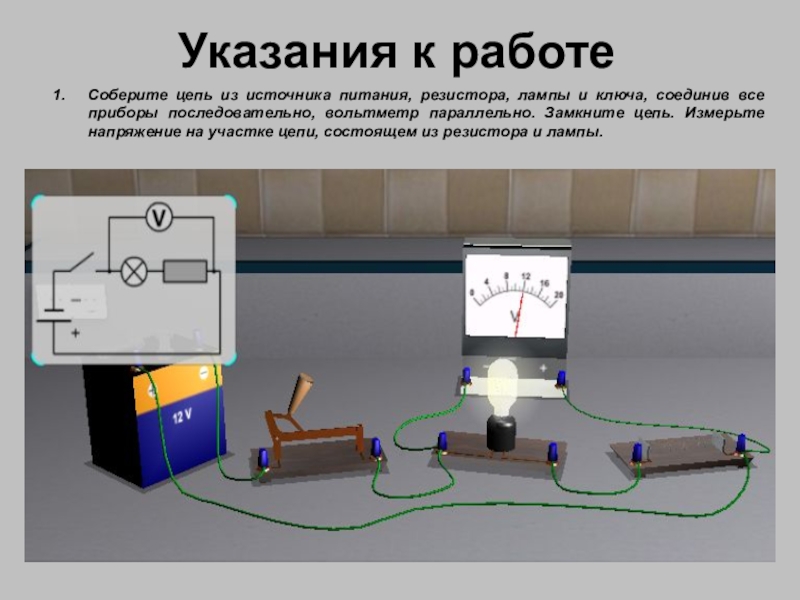

Соберите цепь из источника питания, резистора, лампы и ключа,
соединив все приборы последовательно, вольтметр параллельно. Замкните цепь. Измерьте напряжение на участке цепи, состоящем из резистора и лампы.
Слайд 6Указания к работе
4. Вычислите сумму напряжений U1 + U2 на
резисторе и лампе и сравните ее с напряжением U. Сделайте вывод.
Слайд 7Указания к работе

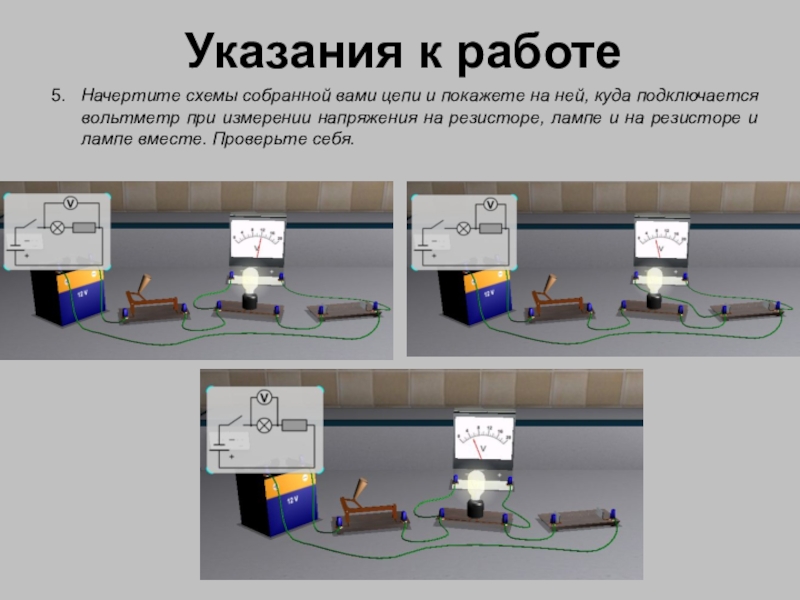

5. Начертите схемы собранной вами цепи и покажете
на ней, куда подключается вольтметр при измерении напряжения на резисторе, лампе и на резисторе и лампе вместе. Проверьте себя.
