Презентация, доклад на тему Лабораторная работа Измерение КПД наклонной плоскости
Содержание
- 1. Лабораторная работа Измерение КПД наклонной плоскости
- 2. Цель работыРазличать полезную работу от полной (затраченной).Определять
- 3. ОборудованиеНабор по механикеДинамометрИзмерительная линейка
- 4. Повтори теорию При работе с наклонной плоскостью

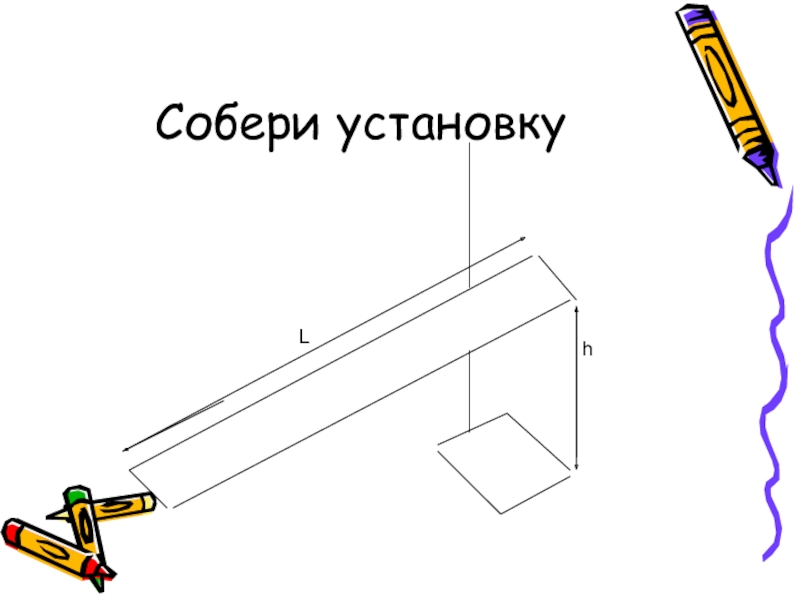

- 5. Собери установкуLh

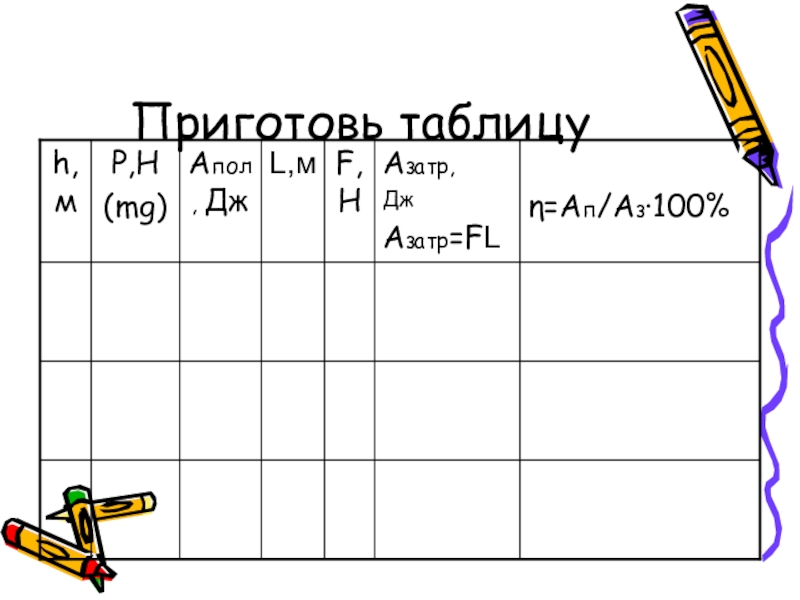

- 6. Приготовь таблицу
- 7. Ход работы1. определи динамометром вес бруска Р.2.
- 8. 1.В каком положении динамометр покажет наибольшую силуm123В положении 1В положении 2В положении 3Во всех положениях одинаково
- 9. 2. Груз весом 1000Н с помощью рычага
- 10. 3. Определите работу силы F по данным

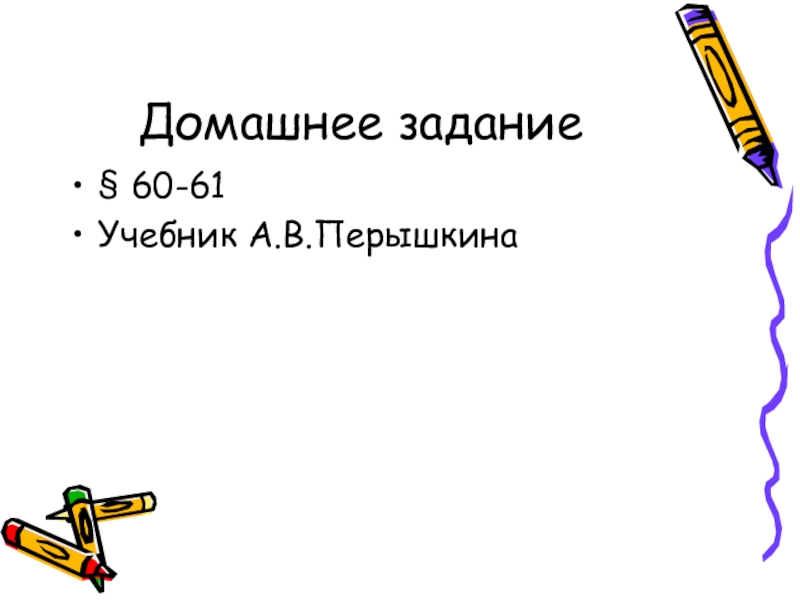

- 11. Домашнее задание§ 60-61 Учебник А.В.Перышкина
Цель работыРазличать полезную работу от полной (затраченной).Определять полезную работу и полную (затраченную).Научиться определять КПД простых механизмов (наклонная плоскость).Убедиться, что полезная работа, выполненная с помощью простого механизма (наклонной плоскости), всегда меньше полной, т.е. КПД
Слайд 1Лабораторная работа
Физика 7 класс
Учитель: Кошкин Н.П.
Июльская школа
2009г.
Определение КПД
при подъме

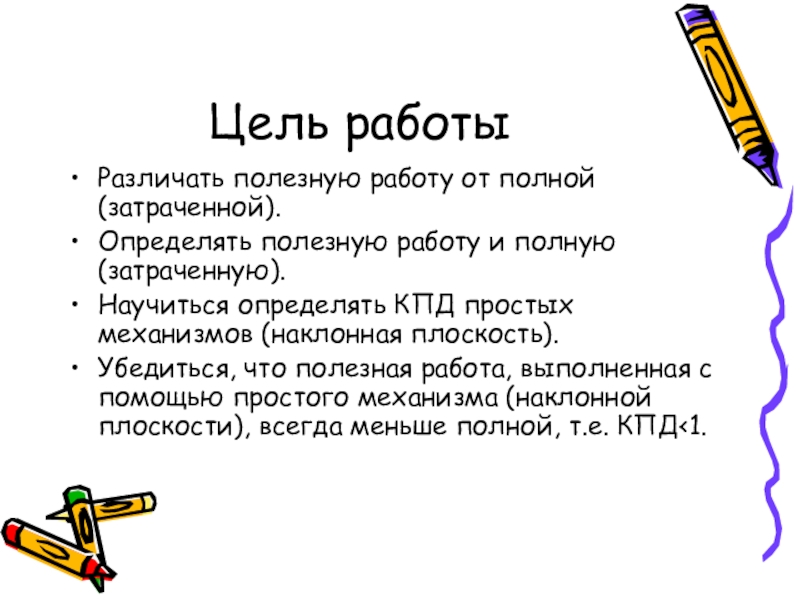

Слайд 2Цель работы
Различать полезную работу от полной (затраченной).
Определять полезную работу и полную
(затраченную).
Научиться определять КПД простых механизмов (наклонная плоскость).
Убедиться, что полезная работа, выполненная с помощью простого механизма (наклонной плоскости), всегда меньше полной, т.е. КПД<1.
Научиться определять КПД простых механизмов (наклонная плоскость).
Убедиться, что полезная работа, выполненная с помощью простого механизма (наклонной плоскости), всегда меньше полной, т.е. КПД<1.
Слайд 4Повтори теорию
При работе с наклонной плоскостью полезной будет работа силы
тяжести, которую надо выполнить при подъеме тела на высоту h наклонной плоскости.
Апол= Fт·h; Fт = mg Апол = mgh
Затраченной работой будет работа силы тяги по поверхности наклонной плоскости на ее длину
Азатр = F·L [А] = 1Н·1м = 1Дж
КПД – обозначается η; η = Апол/Азатр·100%
Апол= Fт·h; Fт = mg Апол = mgh
Затраченной работой будет работа силы тяги по поверхности наклонной плоскости на ее длину
Азатр = F·L [А] = 1Н·1м = 1Дж
КПД – обозначается η; η = Апол/Азатр·100%

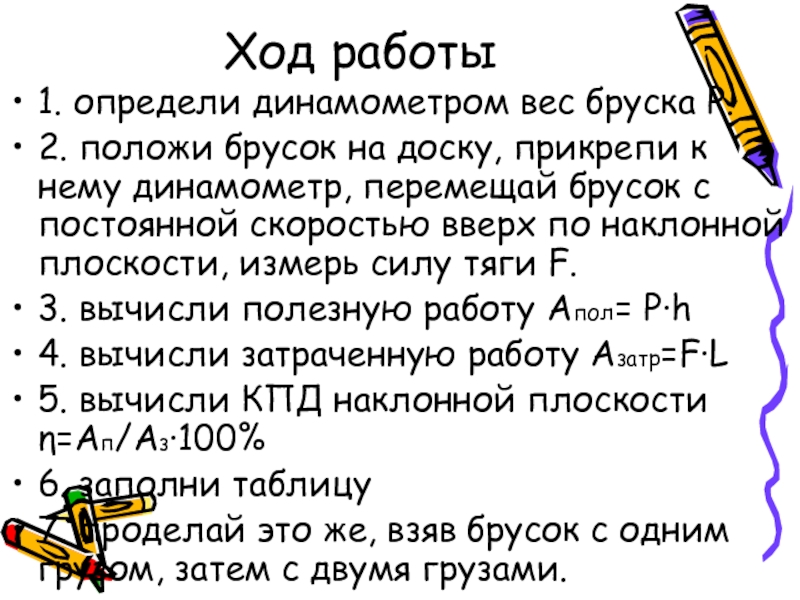

Слайд 7Ход работы
1. определи динамометром вес бруска Р.
2. положи брусок на доску,
прикрепи к нему динамометр, перемещай брусок с постоянной скоростью вверх по наклонной плоскости, измерь силу тяги F.
3. вычисли полезную работу Апол= Р·h
4. вычисли затраченную работу Азатр=F·L
5. вычисли КПД наклонной плоскости η=Ап/Аз·100%
6. заполни таблицу
7. проделай это же, взяв брусок с одним грузом, затем с двумя грузами.
3. вычисли полезную работу Апол= Р·h
4. вычисли затраченную работу Азатр=F·L
5. вычисли КПД наклонной плоскости η=Ап/Аз·100%
6. заполни таблицу
7. проделай это же, взяв брусок с одним грузом, затем с двумя грузами.
Слайд 81.В каком положении динамометр покажет наибольшую силу
m
1
2
3
В положении 1
В положении 2
В
положении 3
Во всех положениях одинаково
Во всех положениях одинаково
Слайд 92. Груз весом 1000Н с помощью рычага поднят на высоту 20см.
При этом к рычагу приложена сила 200Н. На какую высоту поднялся конец рычага?
P
F
h
H
1. 50см 2. 1,5м 3. 1м 4. 80см

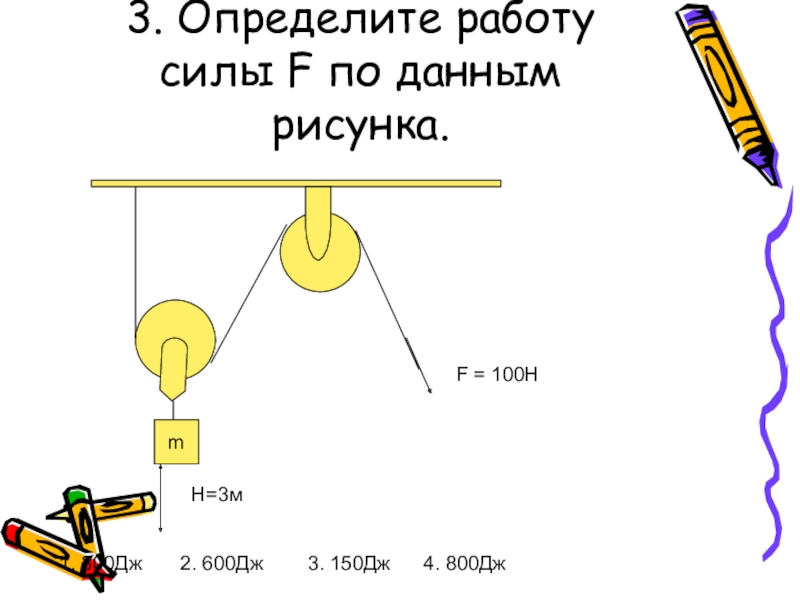

Слайд 103. Определите работу силы F по данным рисунка.
m
F = 100Н
H=3м
1. 300Дж
2. 600Дж 3. 150Дж 4. 800Дж
