Презентация, доклад на тему Конспект урока по теме Правило буравчика, правило правой руки

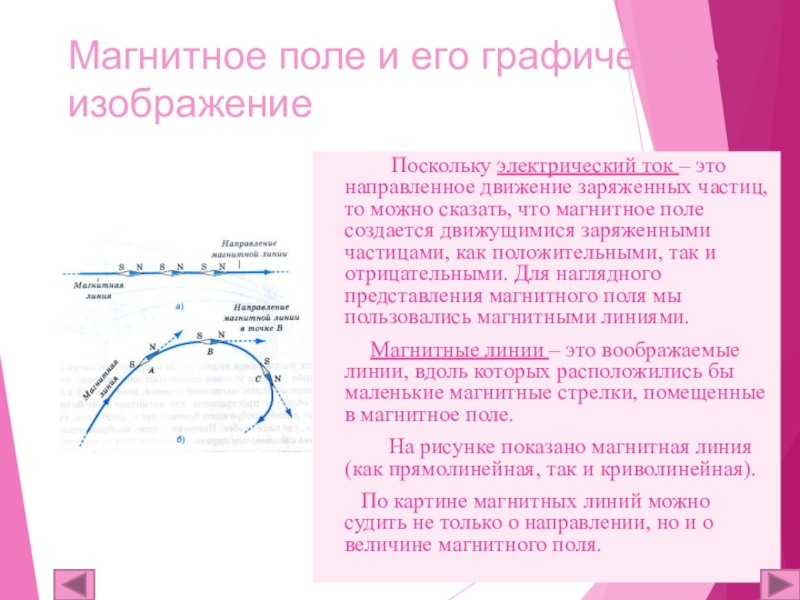

– это направленное движение заряженных частиц, то можно сказать, что магнитное поле создается движущимися заряженными частицами, как положительными, так и отрицательными. Для наглядного представления магнитного поля мы пользовались магнитными линиями.
Магнитные линии – это воображаемые линии, вдоль которых расположились бы маленькие магнитные стрелки, помещенные в магнитное поле.
На рисунке показано магнитная линия (как прямолинейная, так и криволинейная).
По картине магнитных линий можно судить не только о направлении, но и о величине магнитного поля.

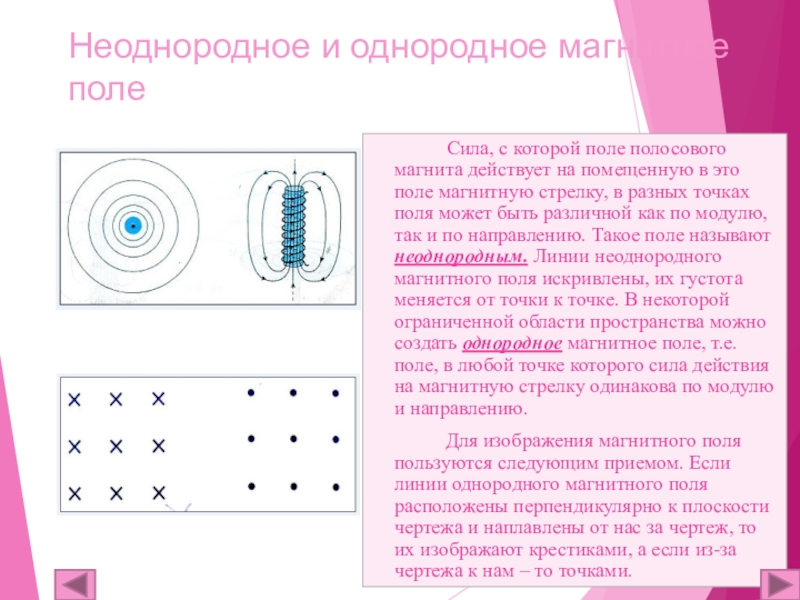

полосового магнита действует на помещенную в это поле магнитную стрелку, в разных точках поля может быть различной как по модулю, так и по направлению. Такое поле называют неоднородным. Линии неоднородного магнитного поля искривлены, их густота меняется от точки к точке. В некоторой ограниченной области пространства можно создать однородное магнитное поле, т.е. поле, в любой точке которого сила действия на магнитную стрелку одинакова по модулю и направлению.
Для изображения магнитного поля пользуются следующим приемом. Если линии однородного магнитного поля расположены перпендикулярно к плоскости чертежа и наплавлены от нас за чертеж, то их изображают крестиками, а если из-за чертежа к нам – то точками.

направлением тока в проводнике.

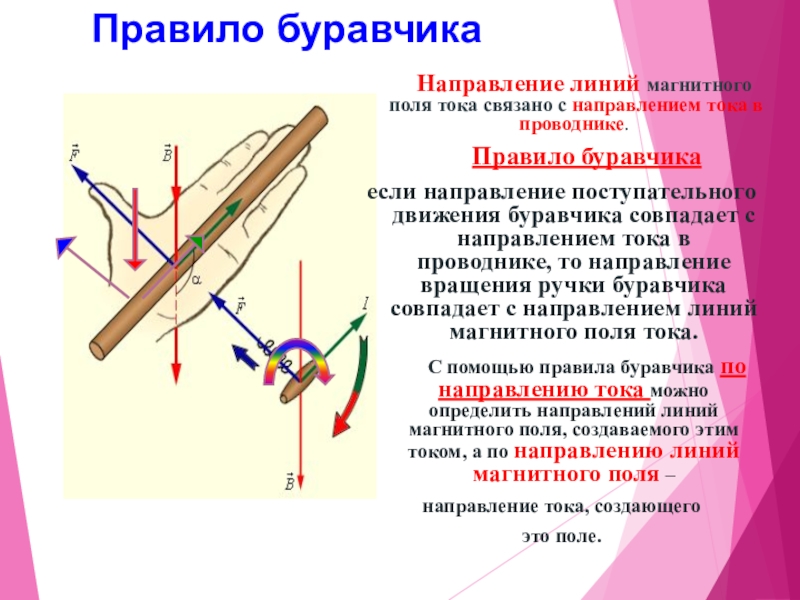

Правило буравчика
если направление поступательного движения буравчика совпадает с направлением тока в проводнике, то направление вращения ручки буравчика совпадает с направлением линий магнитного поля тока.
С помощью правила буравчика по направлению тока можно определить направлений линий магнитного поля, создаваемого этим током, а по направлению линий магнитного поля –
направление тока, создающего
это поле.

плоскость листа) Согласно правилу буравчика, линии магнитного поля будут направлены по часовой стрелке. или

Линии магнитного поля будут направлены по часовой стрелке

плоскости листа) Согласно правилу буравчика, линии магнитного поля будут направлены по часовой стрелке. или

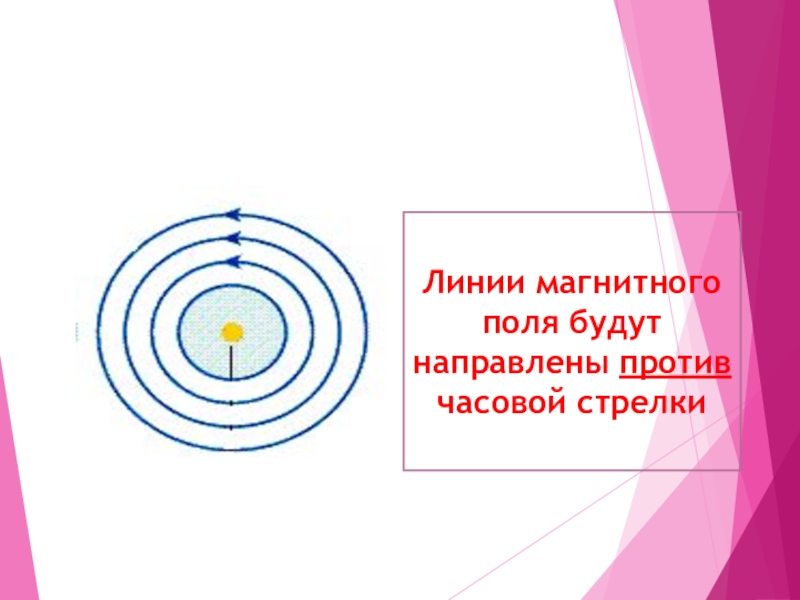

Линии магнитного поля будут направлены против часовой стрелки

магнитного поля соленоида удобнее пользоваться другим правилом, которое иногда называют
правилом правой руки.

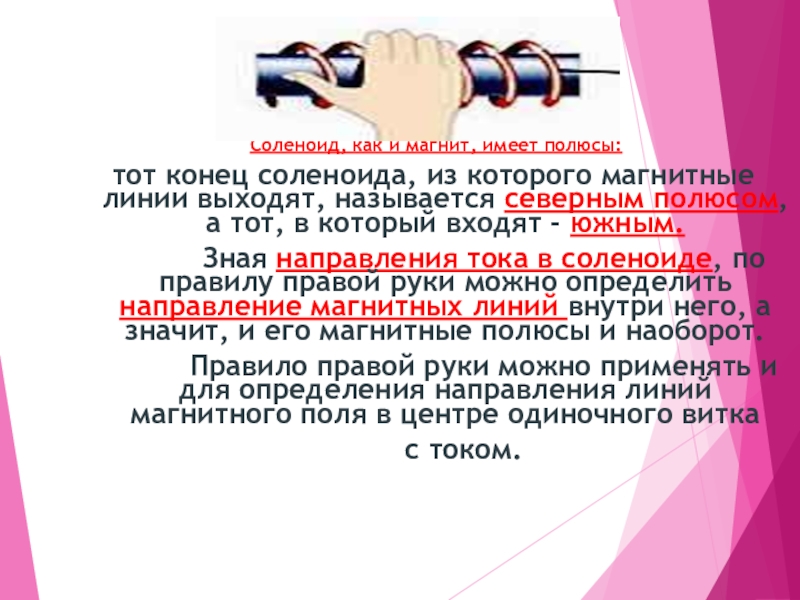

если обхватить соленоид ладонью правой руки, направив четыре пальца по направлению тока в витках, то отставленный большой палец покажет направление линий магнитного поля внутри соленоида.

которого магнитные линии выходят, называется северным полюсом, а тот, в который входят - южным.
Зная направления тока в соленоиде, по правилу правой руки можно определить направление магнитных линий внутри него, а значит, и его магнитные полюсы и наоборот.
Правило правой руки можно применять и для определения направления линий магнитного поля в центре одиночного витка
с током.

правую руку расположить так, чтобы большой палец был направлен по току, то остальные четыре пальца покажут направление линии магнитной индукции

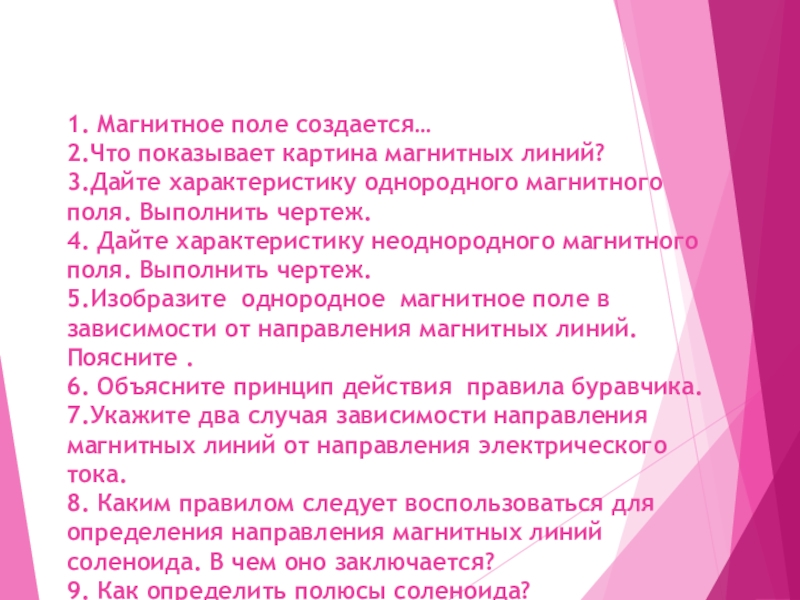

магнитного поля. Выполнить чертеж. 4. Дайте характеристику неоднородного магнитного поля. Выполнить чертеж. 5.Изобразите однородное магнитное поле в зависимости от направления магнитных линий. Поясните . 6. Объясните принцип действия правила буравчика. 7.Укажите два случая зависимости направления магнитных линий от направления электрического тока. 8. Каким правилом следует воспользоваться для определения направления магнитных линий соленоида. В чем оно заключается? 9. Как определить полюсы соленоида?

левой руки.

совпадающий c его магнитными линиями, это поле действует с некоторой силой.

электрический ток.

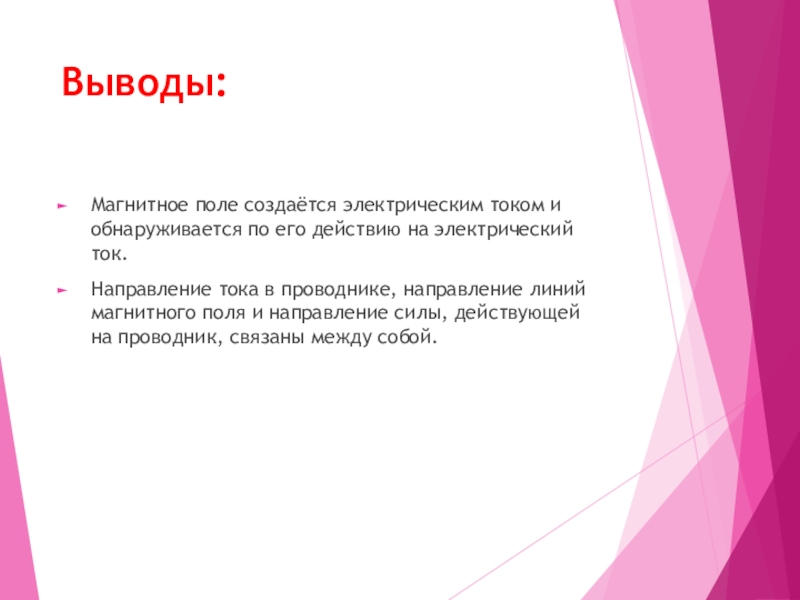

Направление тока в проводнике, направление линий магнитного поля и направление силы, действующей на проводник, связаны между собой.

током в магнитном поле, можно определить, пользуясь правилом левой руки.
Если левую руку расположить так , чтобы линии магнитного поля входили в ладонь перпендикулярно к ней, а четыре пальца были направлены по току. То отставленный на 900 большой палец покажет направление действующей на проводник силы.

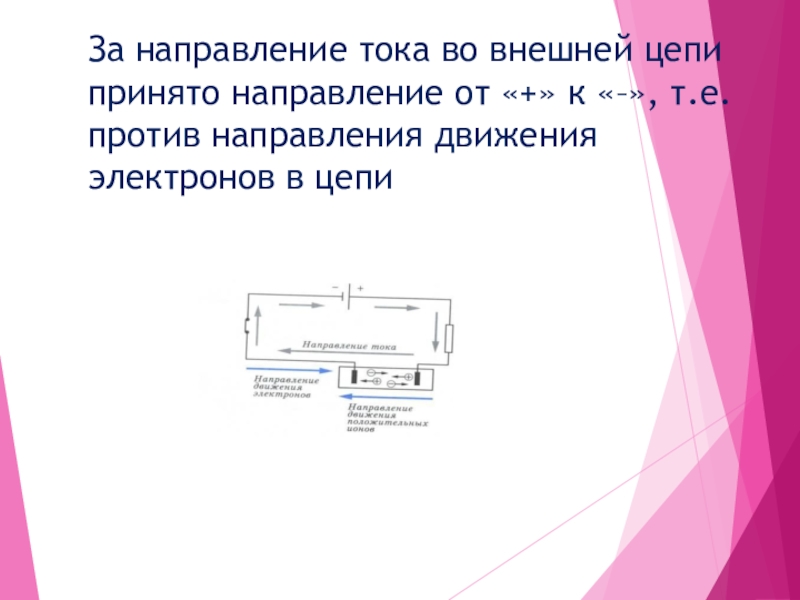

«–», т.е. против направления движения электронов в цепи

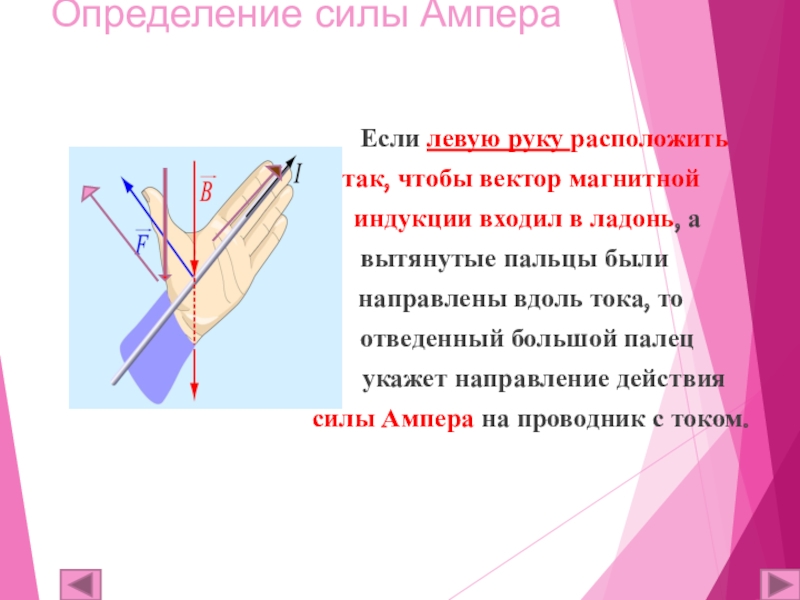

Если левую руку расположить
так, чтобы вектор магнитной
индукции входил в ладонь, а
вытянутые пальцы были
направлены вдоль тока, то
отведенный большой палец
укажет направление действия
силы Ампера на проводник с током.

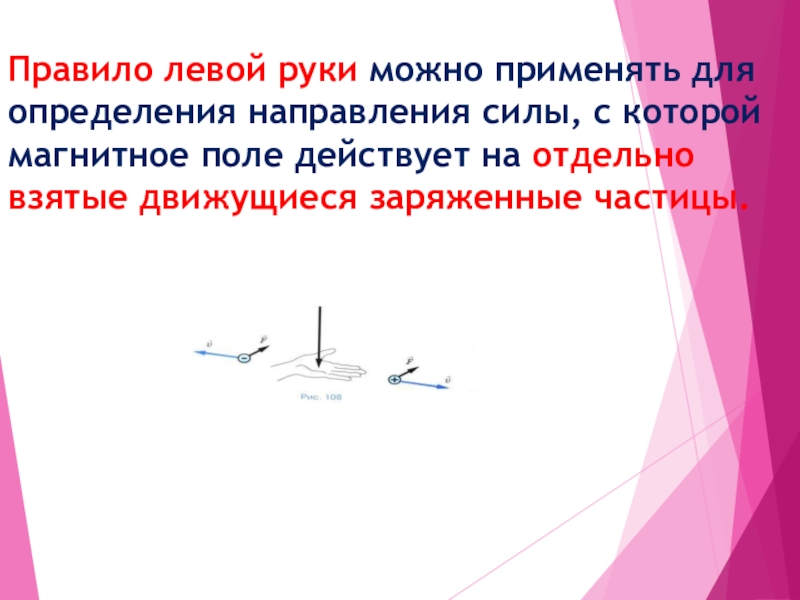

магнитное поле действует на отдельно взятые движущиеся заряженные частицы.

так, чтобы линии магнитного поля входили в ладонь перпендикулярно к ней, а четыре пальца были направлены по движению положительно заряженной частицы (или против движения отрицательно заряженной), то отставленный на 900 большой палец покажет направление действующей на частицу силы Лоренца.

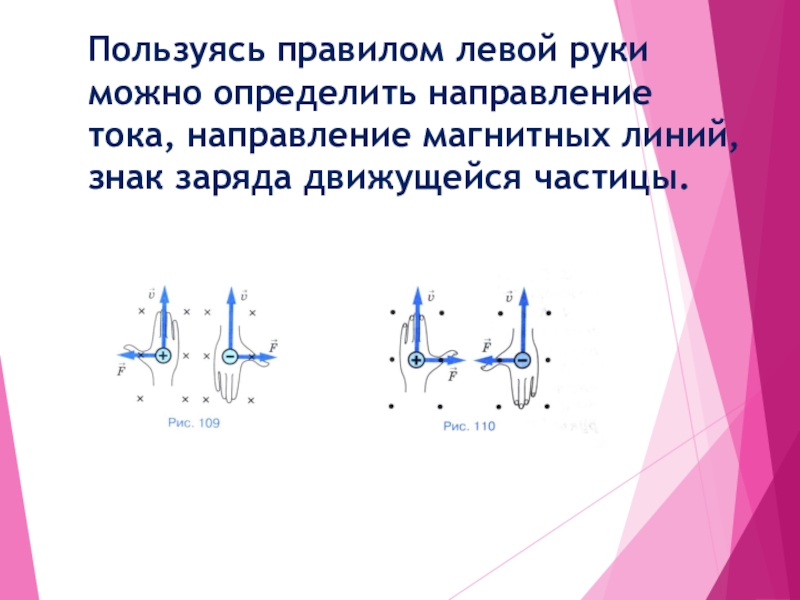

знак заряда движущейся частицы.

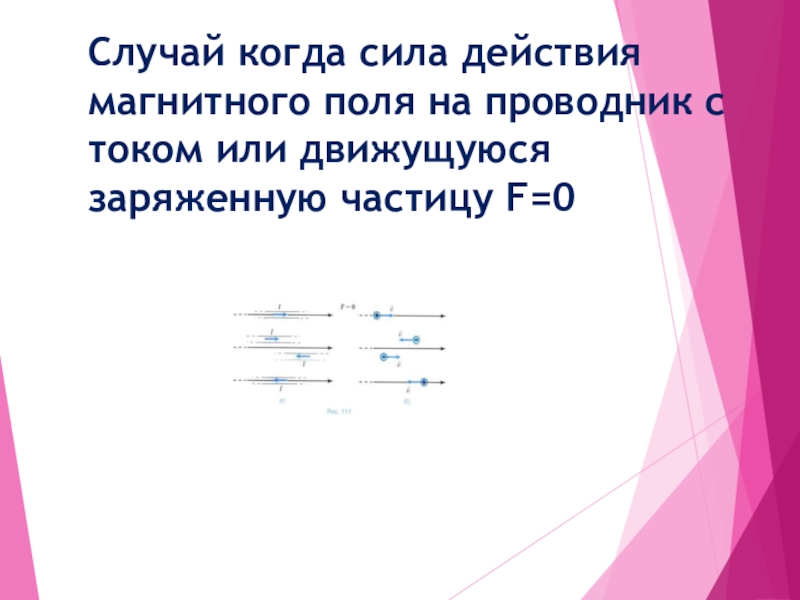

движущуюся заряженную частицу F=0

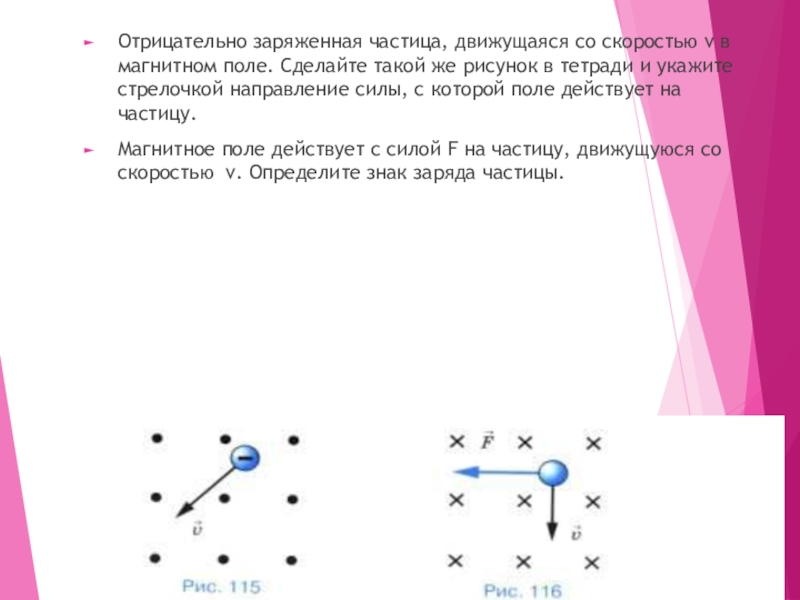

такой же рисунок в тетради и укажите стрелочкой направление силы, с которой поле действует на частицу.
Магнитное поле действует с силой F на частицу, движущуюся со скоростью v. Определите знак заряда частицы.
