Презентация, доклад на тему Конденсаторы 9 класс
Содержание
- 1. Конденсаторы 9 класс
- 2. Конденсатор – это устройство, предназначенное для накопления

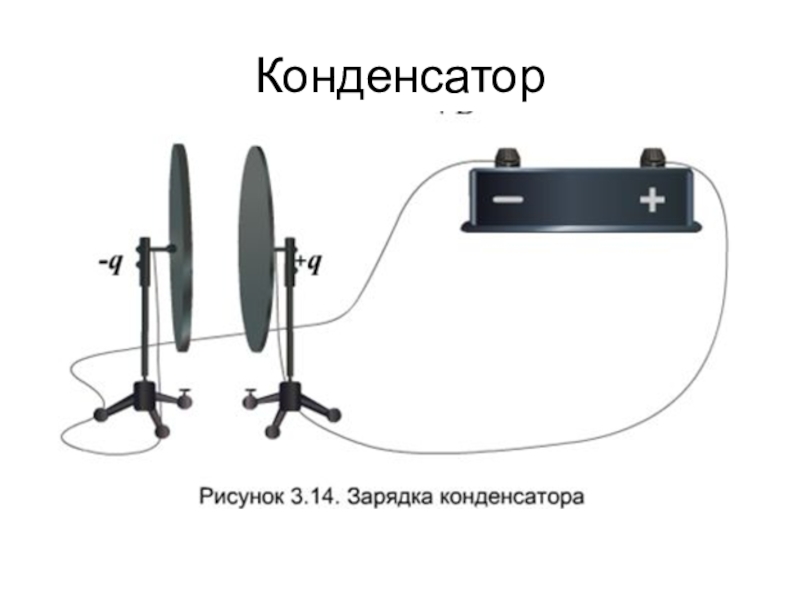

- 3. Конденсатор
- 4. КонденсаторЭлектрическое поле сконцентрировано между обкладками конденсатораСКонденсатор на схеме
- 5. ЭлектроемкостьЗа единицу 1фарад принимается емкость такого конденсатора,
- 6. где S – площадь каждой из обкладок,

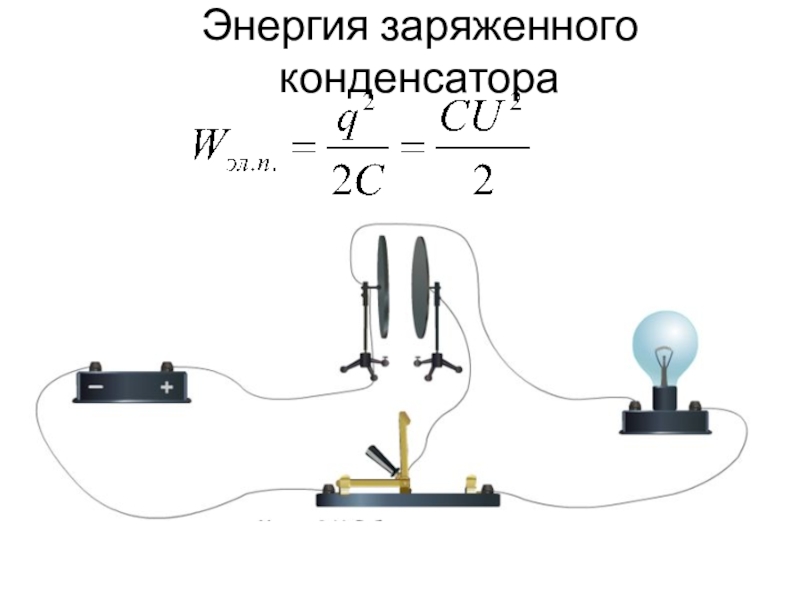

- 7. Энергия заряженного конденсатора

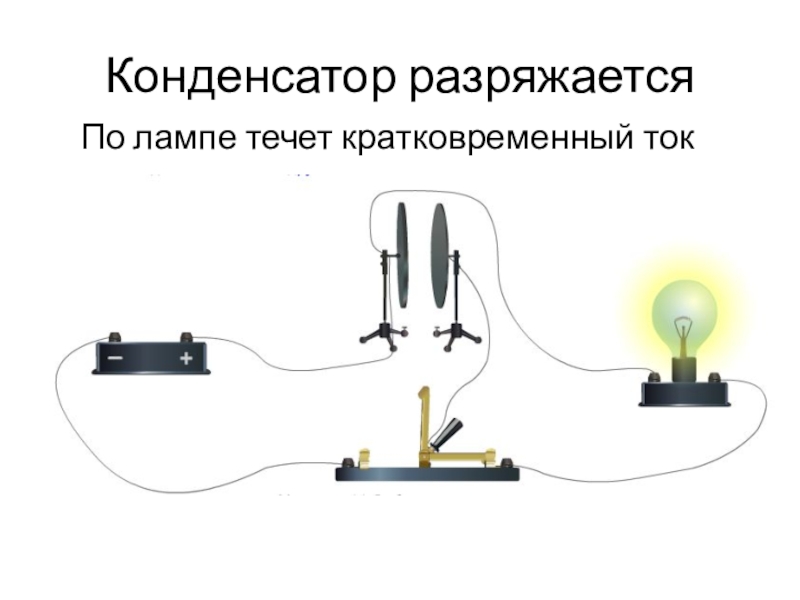

- 8. Конденсатор разряжаетсяПо лампе течет кратковременный ток
- 9. Параллельное соединение При параллельном соединении 2-х конденсаторов емкостью
- 10. Последовательное соединение Отрицательная обкладка 1-го конденсатора соединяется с положительной обкладкой 2-го конденсатора+|q|-|q|+|q|-|q|Заряды обоих конденсаторов одинаковыС 1С 2
- 11. Типы конденсаторовБумажный конденсатор1 - металлическая фольга2- бумага пропитанная парафином
- 12. Типы конденсаторовОксидно -электролитический конденсаторТонкая оксидная пленка –

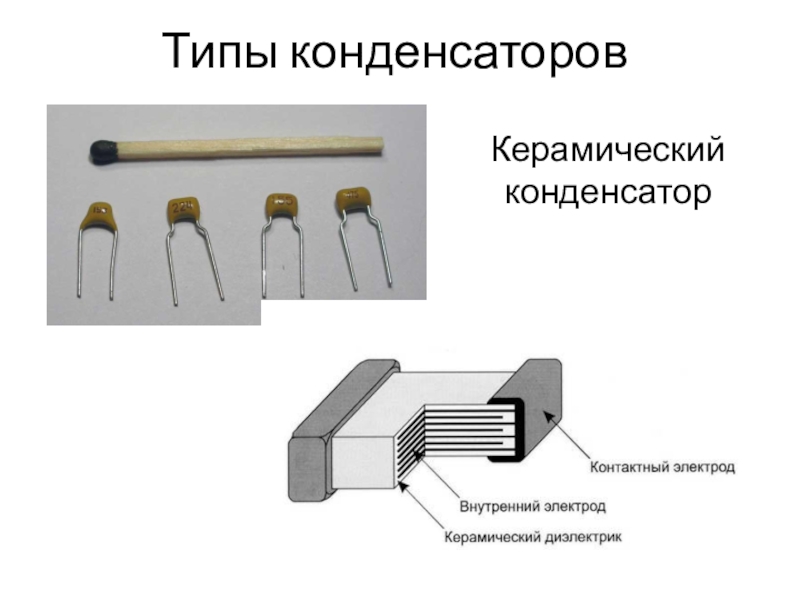

- 13. Керамический конденсаторТипы конденсаторов

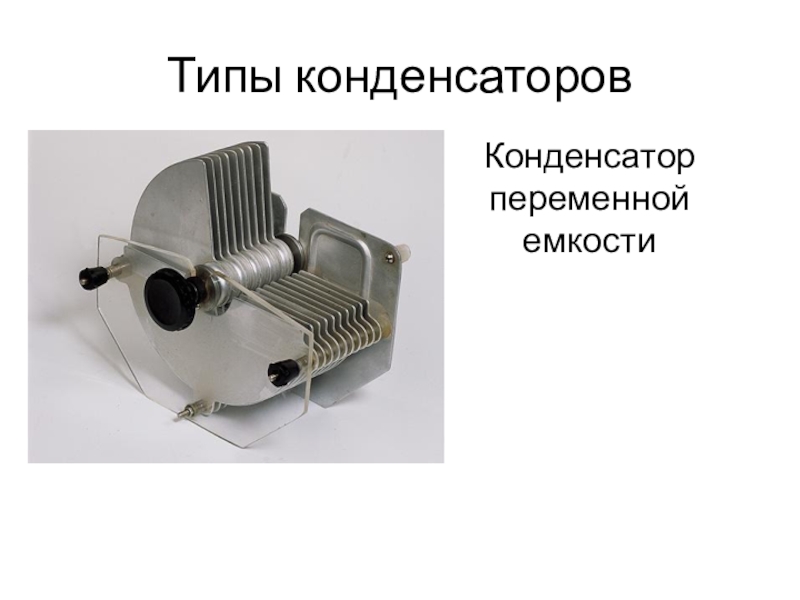

- 14. Типы конденсаторовКонденсатор переменной емкости
Конденсатор – это устройство, предназначенное для накопления заряда и энергии электрического поля.Конденсатор состоит: двух металлических проводников (обкладок) разделенных диэлектриком
Слайд 2Конденсатор – это устройство, предназначенное для накопления заряда и энергии электрического
поля.
Конденсатор состоит: двух металлических проводников (обкладок) разделенных диэлектриком
Конденсатор состоит: двух металлических проводников (обкладок) разделенных диэлектриком

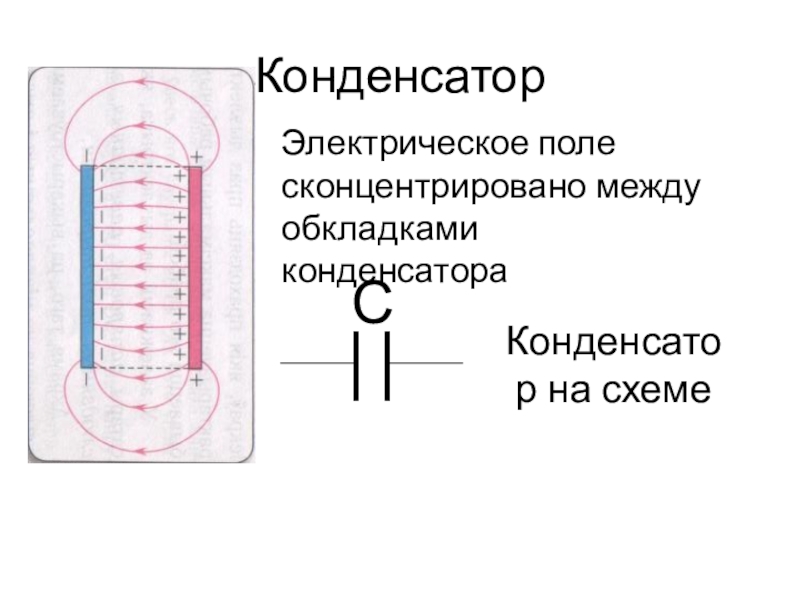

Слайд 4Конденсатор
Электрическое поле сконцентрировано между обкладками конденсатора
С
Конденсатор на схеме
Слайд 5Электроемкость
За единицу 1фарад принимается емкость такого конденсатора, между обкладками которого возникает
напряжение 1В при сообщении конденсатору заряда в 1 Кл
С – электроемкость;
q – заряд одной обкладки;
U – напряжение между обкладками;
Слайд 6где S – площадь каждой из обкладок,
d – расстояние между
ними,
ε – диэлектрическая проницаемость вещества между обкладками.
ε – диэлектрическая проницаемость вещества между обкладками.
Электроемкость зависит от:
Геометрических размеров (S, d)
Свойств диэлектрика

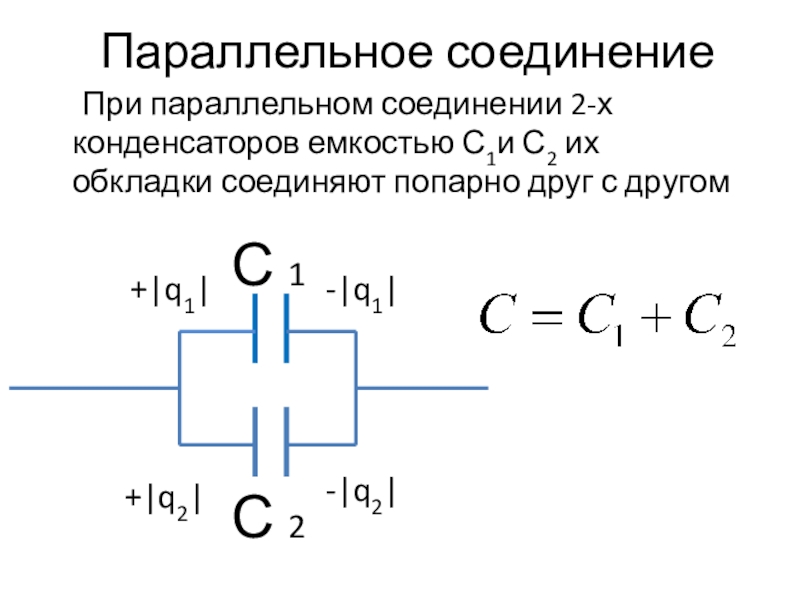

Слайд 9Параллельное соединение
При параллельном соединении 2-х конденсаторов емкостью С1и С2 их обкладки
соединяют попарно друг с другом
+|q1|
+|q2|
-|q1|
-|q2|
С 1
С 2
Слайд 10Последовательное соединение
Отрицательная обкладка 1-го конденсатора соединяется с положительной обкладкой 2-го конденсатора
+|q|
-|q|
+|q|
-|q|
Заряды
обоих конденсаторов одинаковы
С 1
С 2

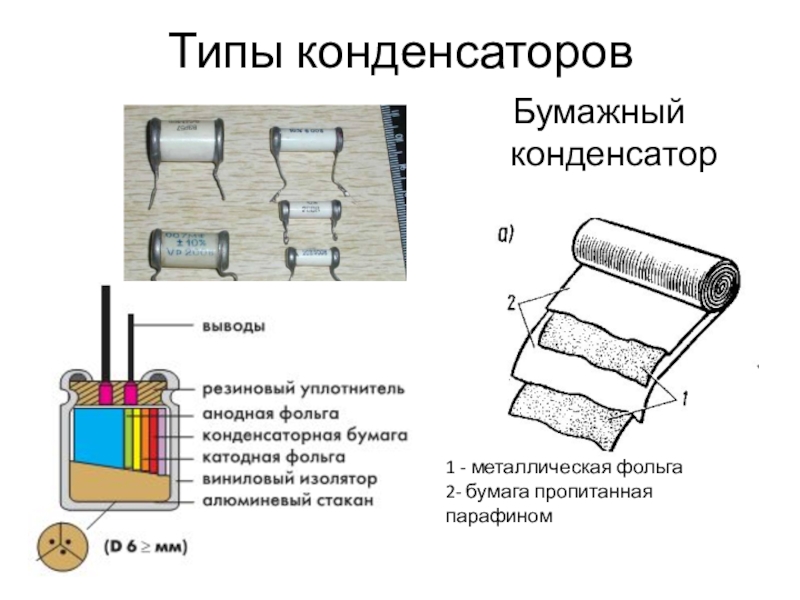

Слайд 11Типы конденсаторов
Бумажный конденсатор
1 - металлическая фольга
2- бумага пропитанная парафином
Слайд 12Типы конденсаторов
Оксидно -электролитический конденсатор
Тонкая оксидная пленка – диэлектрик нанесена на металлическую
пластину – обкладку, вторая обкладка электролит контактирующий с металлическим корпусом
