Средства измерения уровня
жидкой среды называют –
УРОВНЕМЕР.




Уровнемер — прибор, предназначенный для определения
уровня жидкости в открытых и закрытых резервуарах,
хранилищах.

Под содержимым подразумеваются
разнообразные виды жидкостей, в том числе и
Газообразующие материалы.
Уровнемеры так же называют датчиками/сигнализаторами
уровня, преобразователями уровня.

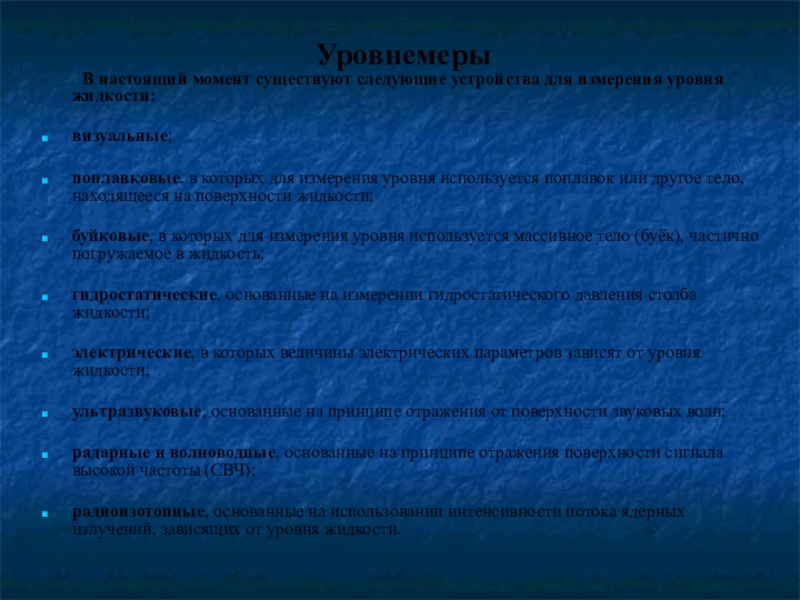

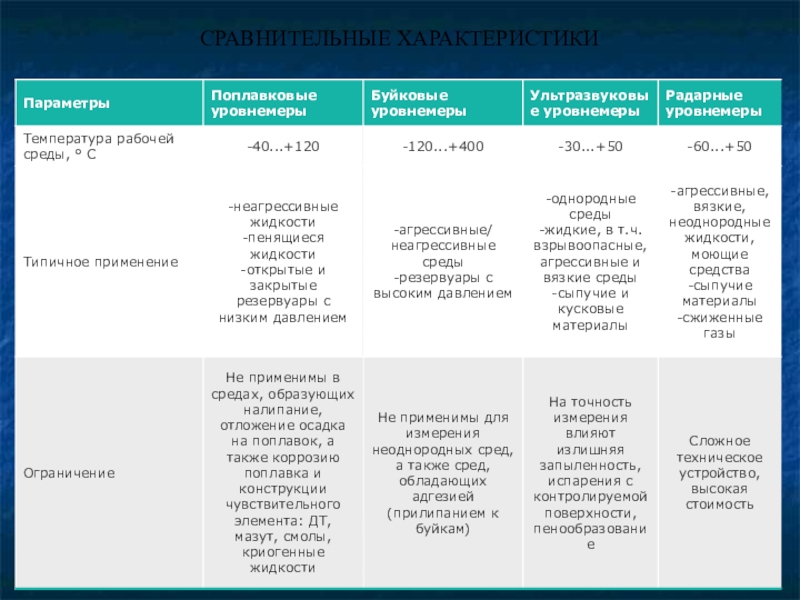

которых для измерения уровня используется поплавок или другое тело, находящееся на поверхности жидкости;

буйковые, в которых для измерения уровня используется массивное тело (буёк), частично погружаемое в жидкость;

гидростатические, основанные на измерении гидростатического давления столба жидкости;

электрические, в которых величины электрических параметров зависят от уровня жидкости;

ультразвуковые, основанные на принципе отражения от поверхности звуковых волн;

радарные и волноводные, основанные на принципе отражения поверхности сигнала высокой частоты (СВЧ);

радиоизотопные, основанные на использовании интенсивности потока ядерных излучений, зависящих от уровня жидкости.

сообщающихся сосудов, служит для непосредственного наблюдения за уровнем жидкости в закрытом сосуде.
Указательное стекло соединяют с сосудом нижним концом (для открытых сосудов) или обоими концами (для сосудов с избыточным давлением или разрежением).
Наблюдая за положением уровня жидкости в стеклянной трубке, можно судить об изменении уровня в сосуде
Стёкла комплектуют вентилями или кранами для отключения их от сосуда и продувки системы.

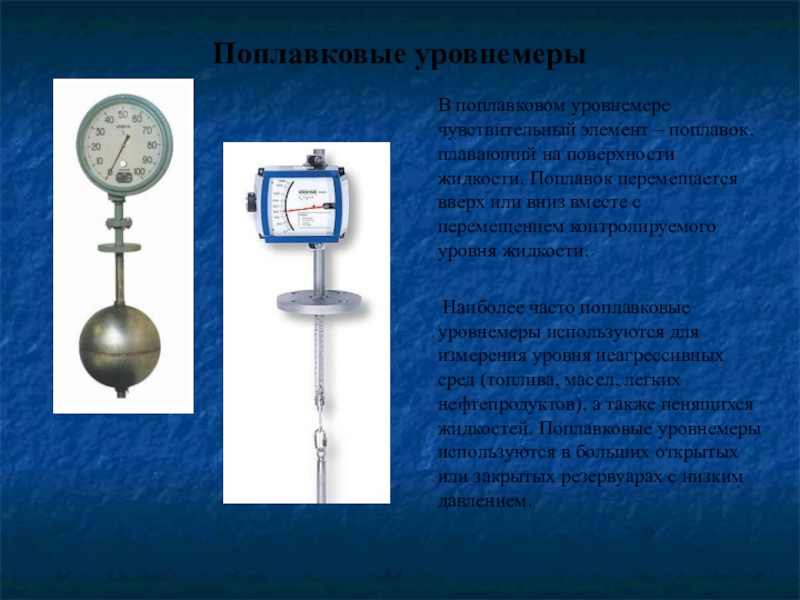

плавающий на поверхности жидкости. Поплавок перемещается вверх или вниз вместе с перемещением контролируемого уровня жидкости.

Наиболее часто поплавковые уровнемеры используются для измерения уровня неагрессивных сред (топлива, масел, легких нефтепродуктов), а также пенящихся жидкостей. Поплавковые уровнемеры используются в больших открытых или закрытых резервуарах с низким давлением.

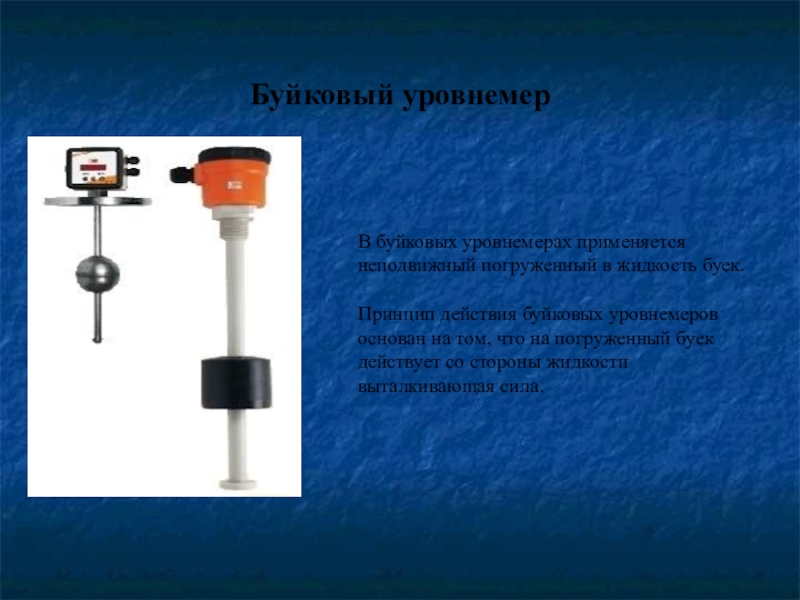

действия буйковых уровнемеров основан на том, что на погруженный буек действует со стороны жидкости выталкивающая сила.

давления, создаваемого столбом жидкости в контролируемом объекте. Зная плотность жидкости, можно определить ее уровень по показанию монометра, установленного в нижней части резервуара

Этот метод применяют только для открытых резервуаров.

радиации.

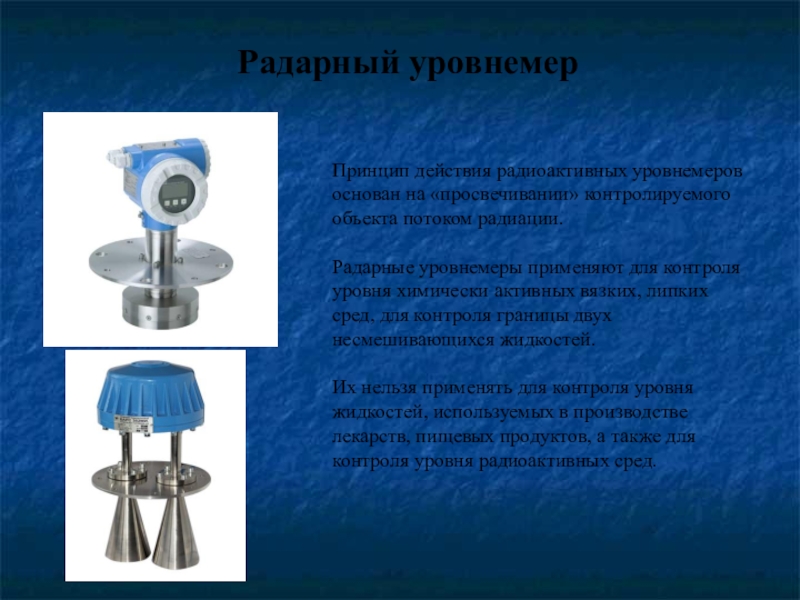

Радарные уровнемеры применяют для контроля уровня химически активных вязких, липких сред, для контроля границы двух несмешивающихся жидкостей.

Их нельзя применять для контроля уровня жидкостей, используемых в производстве лекарств, пищевых продуктов, а также для контроля уровня радиоактивных сред.

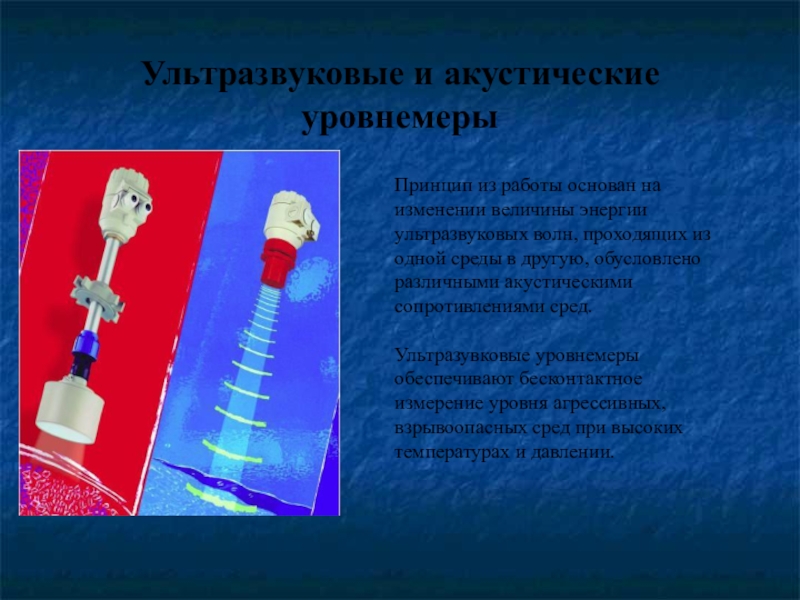

ультразвуковых волн, проходящих из одной среды в другую, обусловлено различными акустическими сопротивлениями сред.

Ультразувковые уровнемеры обеспечивают бесконтактное измерение уровня агрессивных, взрывоопасных сред при высоких температурах и давлении.
