Презентация, доклад на тему Изучение резонанса в электрическом колебательном контуре с помощью звукового генератора
Содержание
- 1. Изучение резонанса в электрическом колебательном контуре с помощью звукового генератора
- 2. Модель « Резонанс в цепи переменного тока»
- 3. Рисунок «Произвольная цепь переменного тока»
- 4. Рисунок «Произвольная цепь переменного тока» [5]Рисунок
- 5. амперметр переменного тока с пределом измерения 0,5
- 6. конденсатор на 6 мкФкатушка на 120 Вмагазин сопротивлений лабораторныйпровода соединительныересурсысодержаниеоб автореисточникиметодикарезультатысхемаоборудованиепорядок проведениявывод
- 7. ресурсысодержаниеоб автореисточникиметодикарезультатысхемаоборудованиепорядок проведениявывод
- 8. подготовьте в тетради таблицу для записи измерениясоберите электрическую цепь по схемересурсысодержаниеоб автореисточникиметодикарезультатысхемаоборудованиепорядок проведениявывод
- 9. включив звуковой генератор, установите на его
- 10. включите последовательно с катушкой
- 11. по новым результатам измерений постройте
- 12. ресурсысодержаниеоб автореисточникиметодикарезультатысхемаоборудованиепорядок проведениявывод
- 13. ресурсысодержаниеоб автореисточникиметодикарезультатысхемаоборудованиепорядок проведениявывод
- 14. В электрическом колебательном контуре наблюдается явление резонанса
- 15. 4. Физика 10-11 кл. Подготовка к ЕГЭ.
- 16. Еловикова Елена ВалерьевнаУчитель физики, МАОУ «Гимназия №10», г. Пермьресурсысодержаниеоб автореисточникиметодика
Модель « Резонанс в цепи переменного тока» [5]Модель «Вынужденные колебания в RLC -контуре» [1], [2]12ресурсысодержаниеоб автореисточникиметодика3
Слайд 1Изучение резонанса
в электрическом колебательном контуре с помощью звукового генератора
ресурсы
содержание
об авторе
дидактический материал
к занятию
«Электромагнитные колебания»
Слайд 2Модель « Резонанс в
цепи переменного тока»
[5]
Модель «Вынужденные колебания в RLC
-контуре»
[1], [2]
1
2
ресурсы
содержание
об авторе
источники
методика
3
![Модель « Резонанс в цепи переменного тока» [5]Модель «Вынужденные колебания в RLC -контуре» [1], [2]12ресурсысодержаниеоб автореисточникиметодика3](/img/thumbs/441e283d25264c596568c08bfbda22fd-800x.jpg "Изучение резонанса в электрическом колебательном контуре с помощью звукового генератора Модель « Резонанс в цепи переменного тока» [5]Модель «Вынужденные колебания в RLC -контуре» [1], [2]12ресурсысодержаниеоб автореисточникиметодика3")

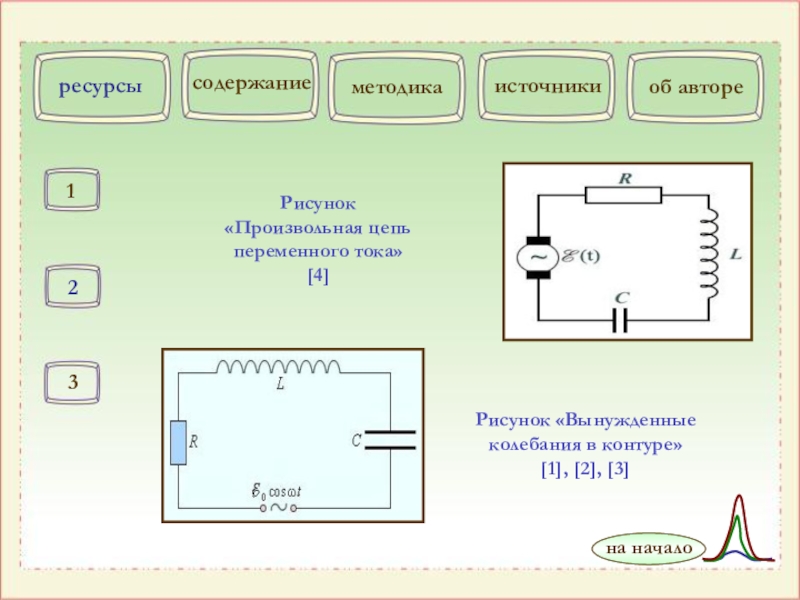

Слайд 3Рисунок
«Произвольная цепь переменного тока»
[4]
Рисунок «Вынужденные
колебания в контуре»
[1],
[2], [3]
ресурсы
содержание
об авторе
источники
методика
1
2
3
![Рисунок «Произвольная цепь переменного тока» [4]Рисунок «Вынужденные колебания в контуре» [1], [2], [3]ресурсысодержаниеоб](/img/thumbs/5d17ee39dbbd96bbf9ef0571f30090e6-800x.jpg "Изучение резонанса в электрическом колебательном контуре с помощью звукового генератора Рисунок «Произвольная цепь переменного тока» [4]Рисунок «Вынужденные колебания в контуре» [1], [2], [3]ресурсысодержаниеоб автореисточникиметодика123")
Слайд 4Рисунок «Произвольная цепь переменного тока»
[5]
Рисунок «Резонансные кривые для контуров с
различными значениями добротности Q»
[1] , [2] , [3]
ресурсы
содержание
об авторе
источники
методика
1
2
3
![Рисунок «Произвольная цепь переменного тока» [5]Рисунок «Резонансные кривые для контуров с различными значениями добротности Q»](/img/thumbs/1e3fa124cfd287dfadfb63a351542000-800x.jpg "Изучение резонанса в электрическом колебательном контуре с помощью звукового генератора Рисунок «Произвольная цепь переменного тока» [5]Рисунок «Резонансные кривые для контуров с")
Слайд 5амперметр переменного тока с пределом измерения 0,5 А
вольтметр переменного тока с
пределом измерений 0-15
генератор звуковой школьный
генератор звуковой школьный
результаты
схема
оборудование
порядок проведения
вывод
ресурсы
содержание
об авторе
источники
методика

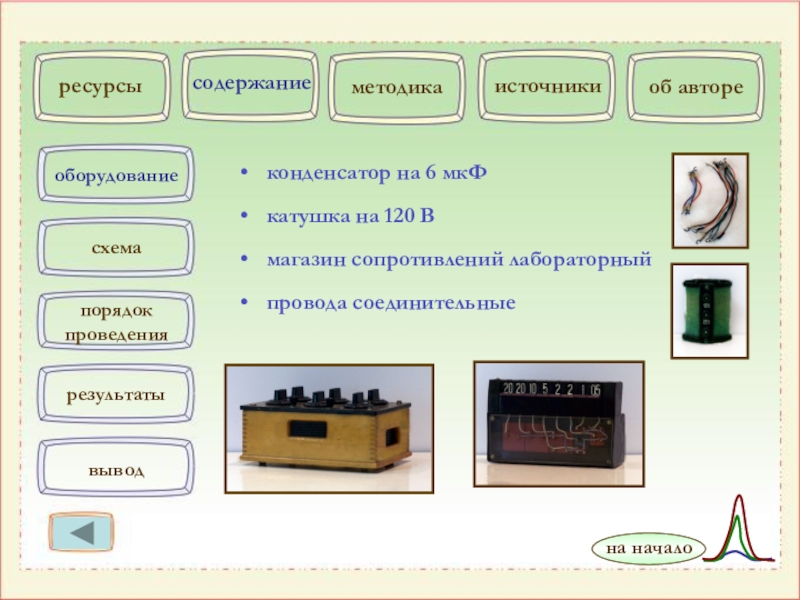

Слайд 6конденсатор на 6 мкФ
катушка на 120 В
магазин сопротивлений лабораторный
провода соединительные
ресурсы
содержание
об авторе
источники
методика
результаты
схема
оборудование
порядок
проведения
вывод
Слайд 7ресурсы
содержание
об авторе
источники
методика
результаты
схема
оборудование
порядок проведения
вывод
Слайд 8подготовьте в тетради таблицу
для записи измерения
соберите электрическую цепь
по схеме
ресурсы
содержание
об авторе
источники
методика
результаты
схема
оборудование
порядок проведения
вывод

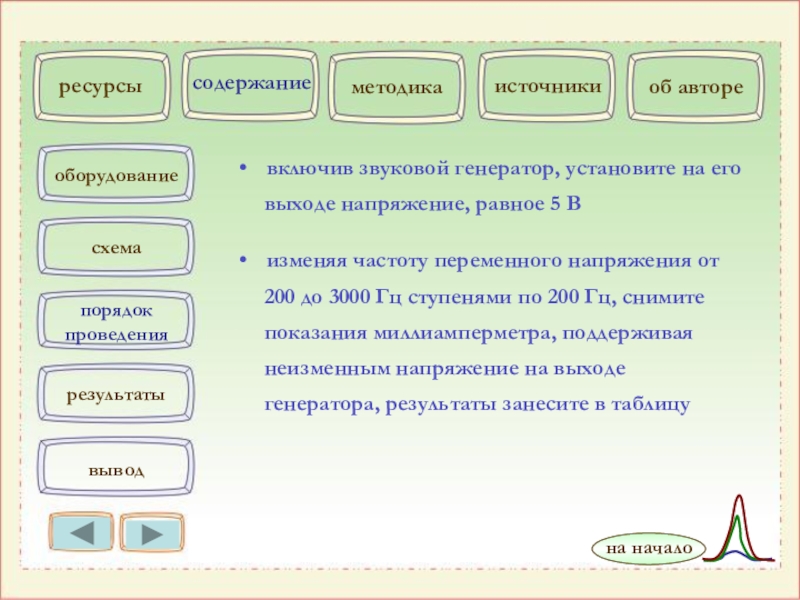

Слайд 9включив звуковой генератор, установите на его
выходе напряжение, равное
5 В
изменяя частоту переменного напряжения от
200 до 3000 Гц ступенями по 200 Гц, снимите
показания миллиамперметра, поддерживая
неизменным напряжение на выходе
генератора, результаты занесите в таблицу
изменяя частоту переменного напряжения от
200 до 3000 Гц ступенями по 200 Гц, снимите
показания миллиамперметра, поддерживая
неизменным напряжение на выходе
генератора, результаты занесите в таблицу
ресурсы
содержание
об авторе
источники
методика
результаты
схема
оборудование
порядок проведения
вывод
Слайд 10включите последовательно с катушкой
индуктивности и конденсатором магазин
сопротивлений; установите сопротивление 40-70
Ом и повторите эксперимент; напряжение на
выходе генератора поддерживайте 5В
установите сопротивление 15 Ом и повторите
эксперимент
Ом и повторите эксперимент; напряжение на
выходе генератора поддерживайте 5В
установите сопротивление 15 Ом и повторите
эксперимент
ресурсы
содержание
об авторе
источники
методика
результаты
схема
оборудование
порядок проведения
вывод
Слайд 11по новым результатам измерений постройте
резонансные кривые на
том же листе, на котором
построена первая кривая, и объясните, чем
вызвано различие в кривых
определите резонансную частоту
построена первая кривая, и объясните, чем
вызвано различие в кривых
определите резонансную частоту
ресурсы
содержание
об авторе
источники
методика
результаты
схема
оборудование
порядок проведения
вывод

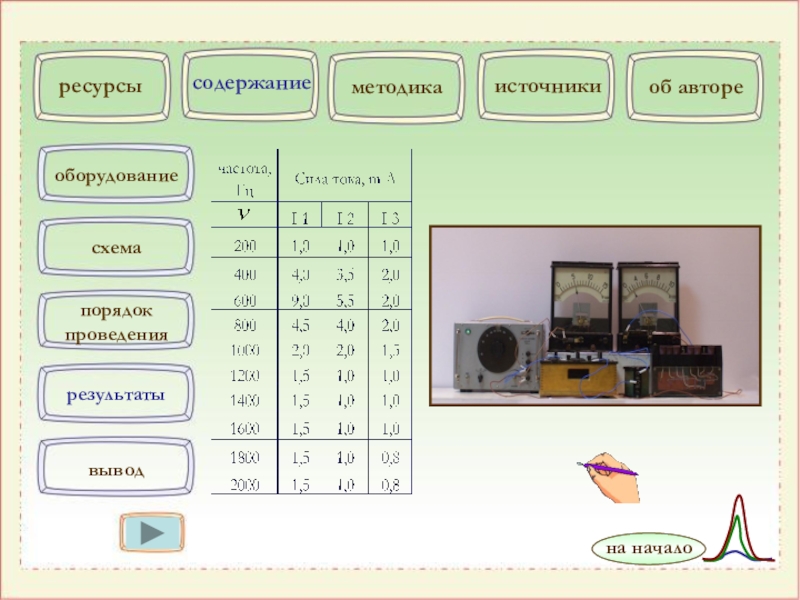

Слайд 12
ресурсы
содержание
об авторе
источники
методика
результаты
схема
оборудование
порядок проведения
вывод

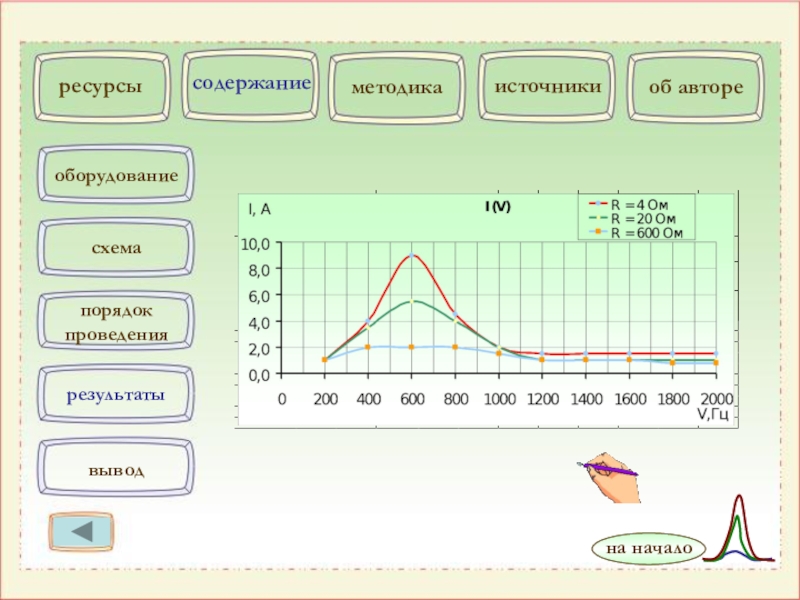

Слайд 13
ресурсы
содержание
об авторе
источники
методика
результаты
схема
оборудование
порядок проведения
вывод

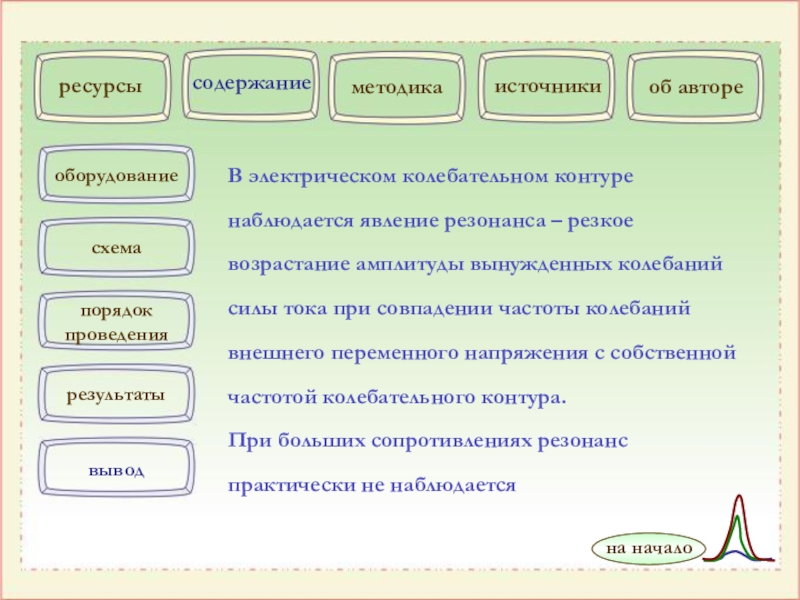

Слайд 14В электрическом колебательном контуре
наблюдается явление резонанса – резкое
возрастание амплитуды
вынужденных колебаний
силы тока при совпадении частоты колебаний
внешнего переменного напряжения с собственной
частотой колебательного контура.
При больших сопротивлениях резонанс
практически не наблюдается
силы тока при совпадении частоты колебаний
внешнего переменного напряжения с собственной
частотой колебательного контура.
При больших сопротивлениях резонанс
практически не наблюдается
ресурсы
содержание
об авторе
источники
методика
результаты
схема
оборудование
порядок проведения
вывод

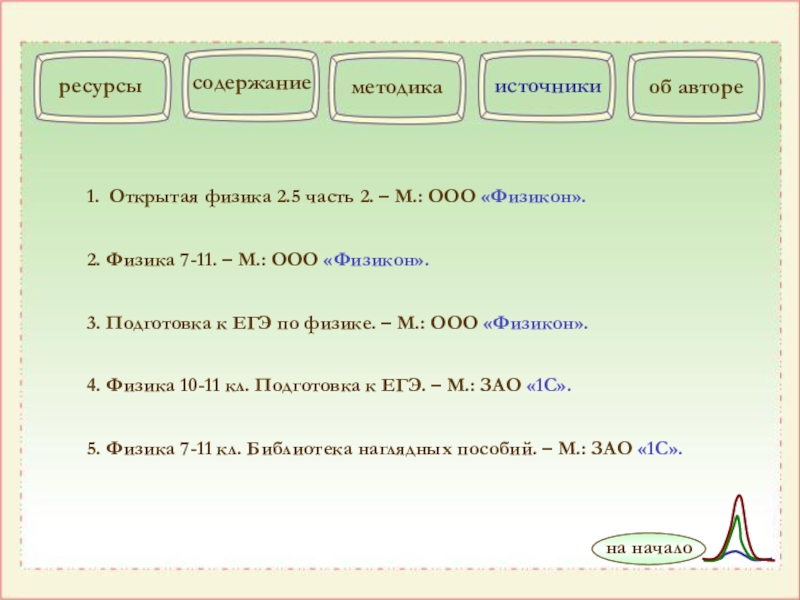

Слайд 154. Физика 10-11 кл. Подготовка к ЕГЭ. – М.: ЗАО «1С».
2.
Физика 7-11. – М.: ООО «Физикон».
3. Подготовка к ЕГЭ по физике. – М.: ООО «Физикон».
1. Открытая физика 2.5 часть 2. – М.: ООО «Физикон».
5. Физика 7-11 кл. Библиотека наглядных пособий. – М.: ЗАО «1С».
ресурсы
содержание
об авторе
источники
методика
Слайд 16Еловикова Елена Валерьевна
Учитель физики, МАОУ «Гимназия №10», г. Пермь
ресурсы
содержание
об авторе
источники
методика
