Презентация, доклад на тему Измерение силы тока с помощью осциллографа.
Содержание
- 1. Измерение силы тока с помощью осциллографа.
- 2. Цифровая лаборатория.
- 3. Осциллограф – устройство позволяющее измерять напряжение постоянного и меняющегося во времени электрического сигнала..
- 4. Двухканальный осциллографический датчик напряжения предназначен для регистрации
- 5. Закон Омаhttp://files.school-collection.edu.ru/dlrstore/669ba071-e921-11dc-95ff-0800200c9a66/3_15.swf
- 6. Указания к работе:1. Запустите программу “Практикум”. Вызовите
- 7. 2. Соберите электрическую цепь, состоящую из последовательно
- 8. 3. Ознакомьтесь с содержанием вложенных списков параметров
- 9. 4. Запустите измерения в программе “практикум” (кнопка
- 10. 5. Измерьте напряжение с помощью осциллографа на:
- 11. Вывод: мы научились на практике измерять напряжение

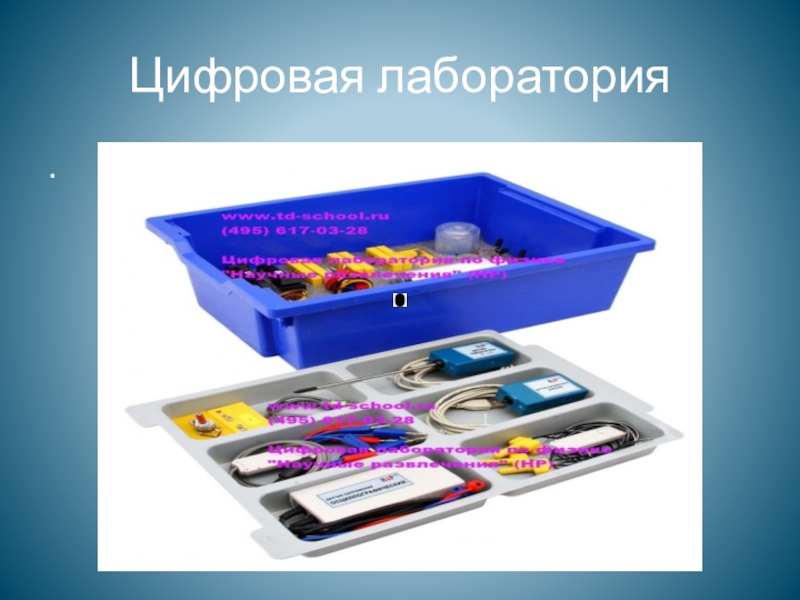

Цифровая лаборатория.
Слайд 1Лабораторная работа №3.1
Тема: “Измерение силы тока с помощью осциллографа”
Цель: научиться пользоваться
Слайд 3 Осциллограф – устройство позволяющее измерять напряжение постоянного и меняющегося во времени
электрического сигнала.
.
Слайд 4Двухканальный осциллографический датчик напряжения предназначен для регистрации двух или одного сигналов
напряжения на произвольных элементах электрической цепи.
Подключается к компьютеру через USB датчик.
Программа позволяет:
- выводить на экран в виде одной или двух осциллограмм (в соответствии к количеством работающих каналов)
– специальное меню обеспечивает выбор режима работы
Слайд 5Закон Ома
http://files.school-collection.edu.ru/dlrstore/669ba071-e921-11dc-95ff-0800200c9a66/3_15.swf
Слайд 6Указания к работе:
1. Запустите программу “Практикум”. Вызовите на экран меню выбора
работы и в открывшемся окне выберите сценарий работы
“Знакомство с интерфейсом осциллографа”
“Знакомство с интерфейсом осциллографа”
Слайд 72. Соберите электрическую цепь, состоящую из последовательно соединенных: резистора с сопротивлением
200 Ом, резистора с сопротивлением 10 Ом, резистора переменного сопротивления, светодиода, ключа и источника тока.
(см рис2)
Слайд 83. Ознакомьтесь с содержанием вложенных списков параметров настройки в каждом из
окошек настройки параметров. Осциллограф может измерять одновременно напряжение на 2 участках цепи по 2 каналам. Установите “галочку” в окошке выбора “красного канала” (канал №1). Режим работы “авто” и развертку 5 мс/дел, чувствительность канала №1 “1 В/дел”, положение нулевой линии 0, вид сигнала “постоянный”, установите “галочку” в окошках “отображение сигнала” и “отображение нулевой линии” . Параметры в остальных окнах можно пока не менять. Зафиксируйте выбранные параметры “галочкой”.
Слайд 94. Запустите измерения в программе “практикум” (кнопка Play) и после прописывания
нулевой линии красной линией подключите выводы осциллографа в “красной” оплетке к клеммам источника тока. Обратите внимания, в какую сторону смещается сигнал при подключении кабеля с синим наконечником к клемме источника “+”, а с красным наконечником – к клемме “минус”. Остановите измерения (кнопкой Stop).

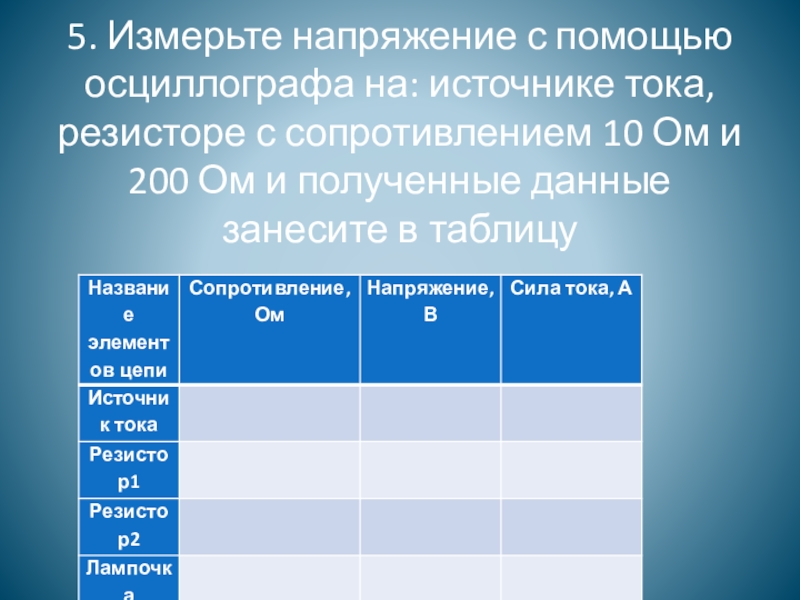

Слайд 105. Измерьте напряжение с помощью осциллографа на: источнике тока, резисторе с
сопротивлением 10 Ом и 200 Ом и полученные данные занесите в таблицу
Слайд 11Вывод: мы научились на практике измерять напряжение с помощью осциллографа и
пользуясь формулой, закон Ома, определять силу тока на участке цепи.
