Презентация, доклад на тему Инверторы Часть 2
Содержание
- 1. Инверторы Часть 2
- 2. План проведения занятияОпрос по теме прошлого занятия,
- 3. ОпределениеАвтономным (независимым) инвертором называется преобразователь электрической энергии
- 4. Три типа автономных инверторовВ зависимости от характера
- 5. Классификация автономных инверторов1.По виду входного тока или
- 6. Автономные инверторы тока (АИТ).

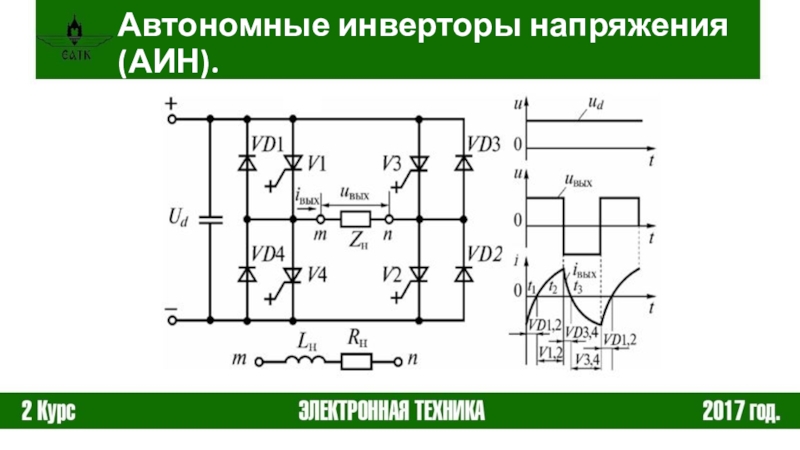

- 7. Автономные инверторы напряжения (АИН).
- 8. Области применения автономных инветоров1. Электропечи. 2. Регулирование

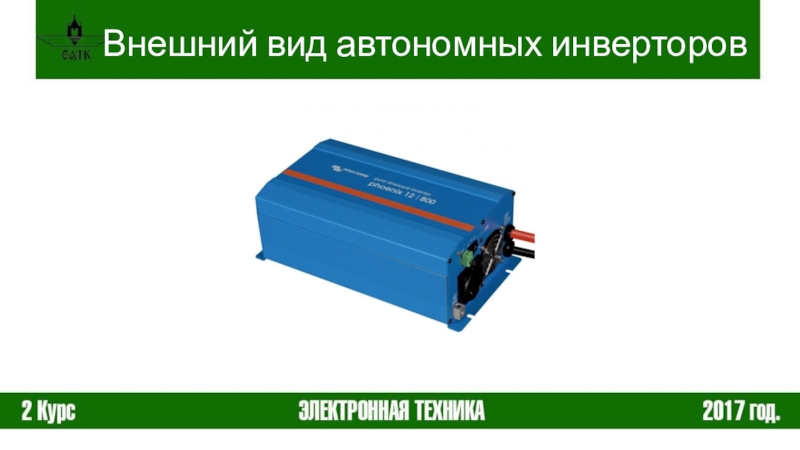

- 9. Внешний вид автономных инверторов
- 10. Внешний вид автономных инверторов
План проведения занятияОпрос по теме прошлого занятия, тема «Назначение инверторов, классификация. Инветоры ведомые сетью»Автономные инверторы. Описание и определения.Схемы включения автономных инверторов, принцип действия.Технические параметры автономных инверторов.Применение автономных инверторов тока и напряжения.Обобщение изученного материала. Ответы на вопросы.
Слайд 2План проведения занятия
Опрос по теме прошлого занятия, тема «Назначение инверторов, классификация.
Инветоры ведомые сетью»
Автономные инверторы. Описание и определения.
Схемы включения автономных инверторов, принцип действия.
Технические параметры автономных инверторов.
Применение автономных инверторов тока и напряжения.
Обобщение изученного материала. Ответы на вопросы. Подготовка к промежуточному контролю знаний.
Автономные инверторы. Описание и определения.
Схемы включения автономных инверторов, принцип действия.
Технические параметры автономных инверторов.
Применение автономных инверторов тока и напряжения.
Обобщение изученного материала. Ответы на вопросы. Подготовка к промежуточному контролю знаний.

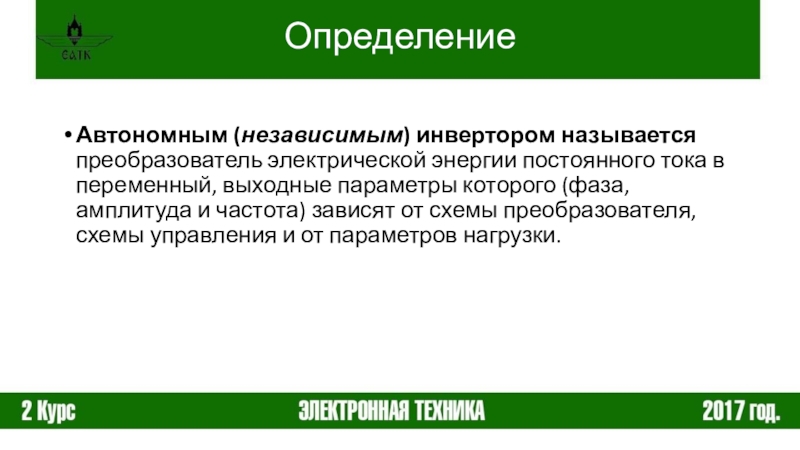

Слайд 3Определение
Автономным (независимым) инвертором называется преобразователь электрической энергии постоянного тока в переменный,
выходные параметры которого (фаза, амплитуда и частота) зависят от схемы преобразователя, схемы управления и от параметров нагрузки.

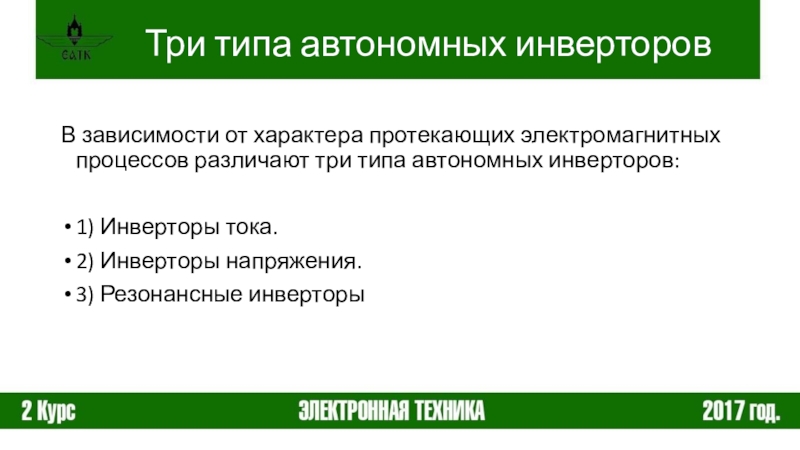

Слайд 4Три типа автономных инверторов
В зависимости от характера протекающих электромагнитных процессов различают
три типа автономных инверторов:
1) Инверторы тока.
2) Инверторы напряжения.
3) Резонансные инверторы
1) Инверторы тока.
2) Инверторы напряжения.
3) Резонансные инверторы

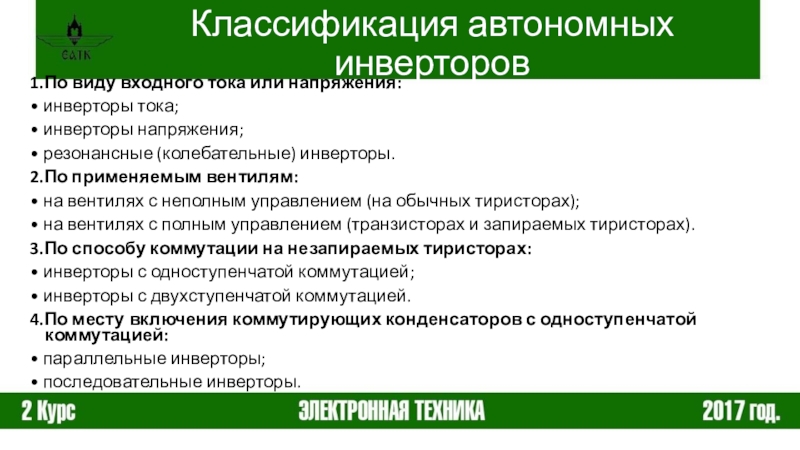

Слайд 5Классификация автономных инверторов
1.По виду входного тока или напряжения:
• инверторы тока;
• инверторы напряжения;
• резонансные (колебательные) инверторы.
2.По применяемым вентилям:
• на вентилях с неполным управлением (на обычных тиристорах);
• на вентилях с полным управлением (транзисторах и запираемых тиристорах).
3.По способу коммутации на незапираемых тиристорах:
• инверторы с одноступенчатой коммутацией;
• инверторы с двухступенчатой коммутацией.
4.По месту включения коммутирующих конденсаторов с одноступенчатой коммутацией:
• параллельные инверторы;
• последовательные инверторы.
Слайд 8Области применения автономных инветоров
1. Электропечи.
2. Регулирование электродвигателей и генераторов переменного
тока путем изменения частоты питающего напряжения.
3. Устройства с повышенной частотой на выходе (2-50 килогерц).
4. Устройства бесперебойного питания переменным током большой мощности.
3. Устройства с повышенной частотой на выходе (2-50 килогерц).
4. Устройства бесперебойного питания переменным током большой мощности.
