Слайд 1Раздел 2-Источники питания и преобразователи
Тема № 3. Инверторы

Раздел 2-Источники питания и преобразователиТема № 3. Инверторы

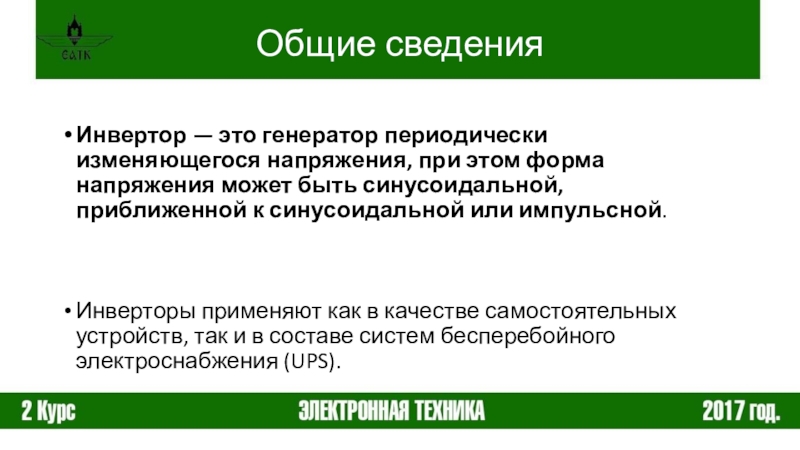

Слайд 2Общие сведения
Инвертор — это генератор периодически изменяющегося напряжения, при этом форма

напряжения может быть синусоидальной, приближенной к синусоидальной или импульсной.


Инверторы применяют как в качестве самостоятельных устройств, так и в составе систем бесперебойного электроснабжения (UPS).
Общие сведенияИнвертор — это генератор периодически изменяющегося напряжения, при этом форма напряжения может быть синусоидальной, приближенной к

Слайд 3Внешний вид инвертора

Внешний вид инвертора

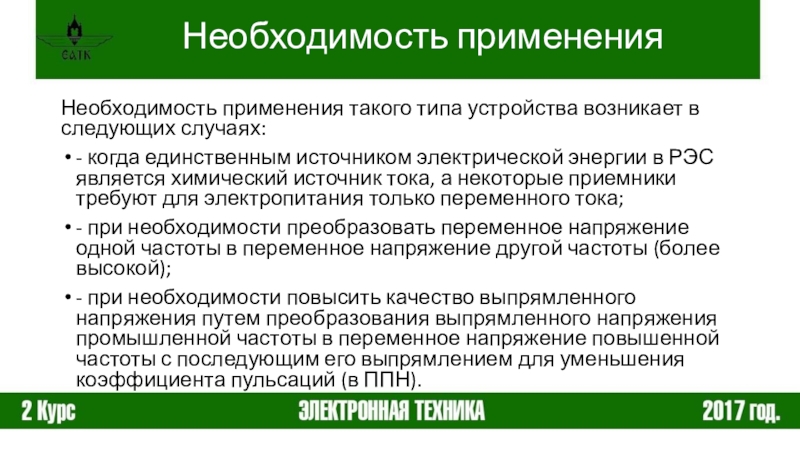

Слайд 4Необходимость применения
Необходимость применения такого типа устройства возникает в следующих случаях:
- когда

единственным источником электрической энергии в РЭС является химический источник тока, а некоторые приемники требуют для электропитания только переменного тока;
- при необходимости преобразовать переменное напряжение одной частоты в переменное напряжение другой частоты (более высокой);
- при необходимости повысить качество выпрямленного напряжения путем преобразования выпрямленного напряжения промышленной частоты в переменное напряжение повышенной частоты с последующим его выпрямлением для уменьшения коэффициента пульсаций (в ППН).

Необходимость примененияНеобходимость применения такого типа устройства возникает в следующих случаях:- когда единственным источником электрической энергии в РЭС

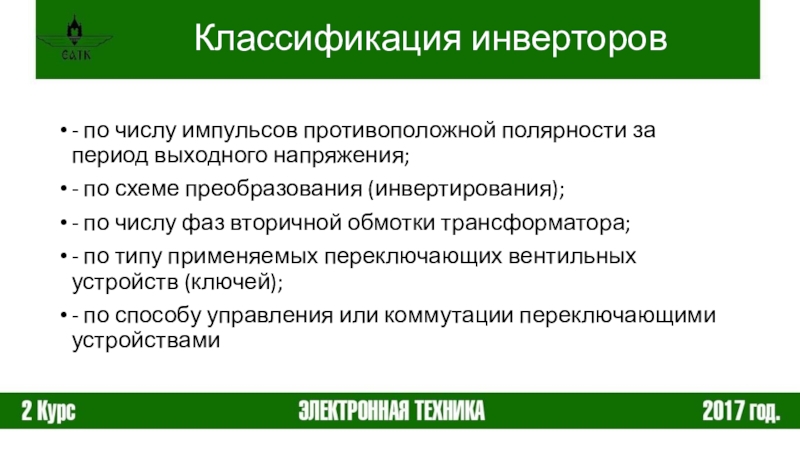

Слайд 5Классификация инверторов

- по числу импульсов противоположной полярности за период выходного напряжения;
-

по схеме преобразования (инвертирования);
- по числу фаз вторичной обмотки трансформатора;
- по типу применяемых переключающих вентильных устройств (ключей);
- по способу управления или коммутации переключающими устройствами

Классификация инверторов- по числу импульсов противоположной полярности за период выходного напряжения;- по схеме преобразования (инвертирования);- по числу

Слайд 6Схемы инвертирования
схемы инвертирования:
- однофазная однотактная
- однофазная двухтактная
- однофазная мостовая
- трехфазная

однотактная с нулевым выводом
- трехфазная мостовая
Схемы инвертированиясхемы инвертирования:- однофазная однотактная- однофазная двухтактная- однофазная мостовая - трехфазная однотактная с нулевым выводом - трехфазная

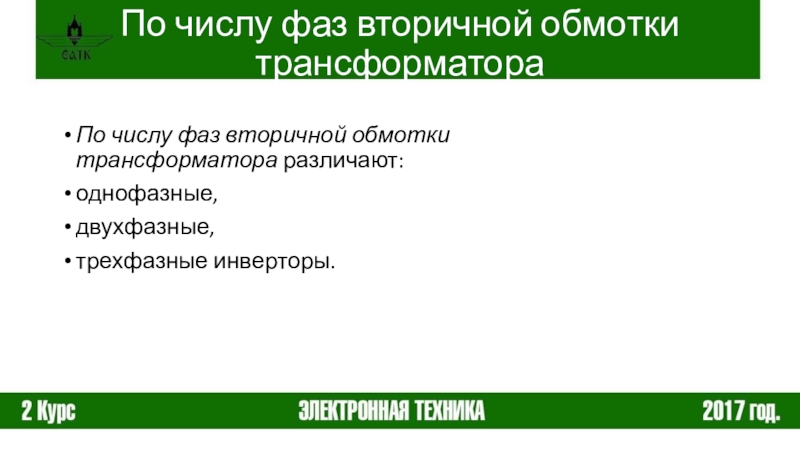

Слайд 7По числу фаз вторичной обмотки трансформатора
По числу фаз вторичной обмотки трансформатора различают:
однофазные,


двухфазные,
трехфазные инверторы.

По числу фаз вторичной обмотки трансформатораПо числу фаз вторичной обмотки трансформатора различают:однофазные, двухфазные,трехфазные инверторы.

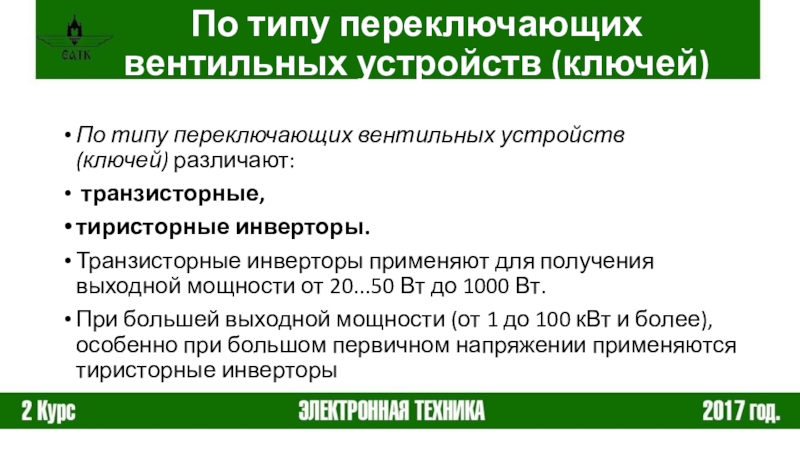

Слайд 8По типу переключающих вентильных устройств (ключей)
По типу переключающих вентильных устройств (ключей) различают:

транзисторные,
тиристорные инверторы.
Транзисторные инверторы применяют для получения выходной мощности от 20...50 Вт до 1000 Вт.
При большей выходной мощности (от 1 до 100 кВт и более), особенно при большом первичном напряжении применяются тиристорные инверторы
По типу переключающих вентильных устройств (ключей)По типу переключающих вентильных устройств (ключей) различают: транзисторные,тиристорные инверторы. Транзисторные инверторы применяют для

Слайд 9В зависимости от способа управления или коммутации переключающими устройствами различают два основных

класса инверторов:
- инверторы с самовозбуждением или автономные инверторы;
- инверторы с независимым возбуждением (ведомые сетью).

В зависимости от способа управления или коммутации переключающими устройствами различают два основных класса инверторов:- инверторы с самовозбуждением или

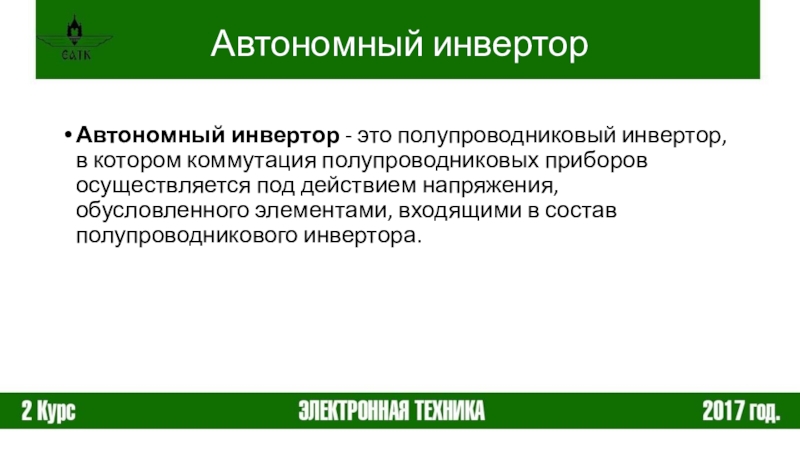

Слайд 10Автономный инвертор
Автономный инвертор - это полупроводниковый инвертор, в котором коммутация полупроводниковых

приборов осуществляется под действием напряжения, обусловленного элементами, входящими в состав полупроводникового инвертора.
Автономный инверторАвтономный инвертор - это полупроводниковый инвертор, в котором коммутация полупроводниковых приборов осуществляется под действием напряжения, обусловленного

Слайд 11Ведомый инвертор
Ведомый инвертор - это полупроводниковый инвертор, в котором коммутация полупроводниковых

приборов осуществляется под действием напряжения, обусловленного внешними по отношению к полупроводниковому инвертору источниками электрической энергии.
Ведомый инверторВедомый инвертор - это полупроводниковый инвертор, в котором коммутация полупроводниковых приборов осуществляется под действием напряжения, обусловленного

Слайд 12Форма напряжения на выходе

Форма напряжения на выходе

Слайд 13Практическое применение инвертора

Практическое применение инвертора
