Презентация, доклад на тему Интегриррованный урок по физике 8 клСоединения проводников
Содержание
- 1. Интегриррованный урок по физике 8 клСоединения проводников
- 2. Сontrol
- 3. Соединение проводников Conductor connection
- 4. Электрические цепи, с которыми приходится иметь дело
- 5. Последовательное соединение Serial connectionA series connection is
- 6. Основные закономерности последовательного соединения Basic patterns of
- 7. Examples of using serial connectionОсвещение в вагонахпоездовЛампочки ёлочной электрической гирлянды
- 8. Параллельное соединение Parallel connectionParallel connection is a
- 9. Основные закономерности параллельного соединения Basic patterns of
- 10. Parallel connection of several identical resistances. Параллельное
- 11. EXAMPLES OF USING A PARALLEL CONNECTIONПотребители в
- 12. Смешанное соединение проводников. Mixed compound conductors.В практике часто применяют смешанное ( последовательное и параллельное) соединение проводников.
- 13. Слайд 13
- 14. HomeworkParagraph 26, Exercise 17 (2-4)

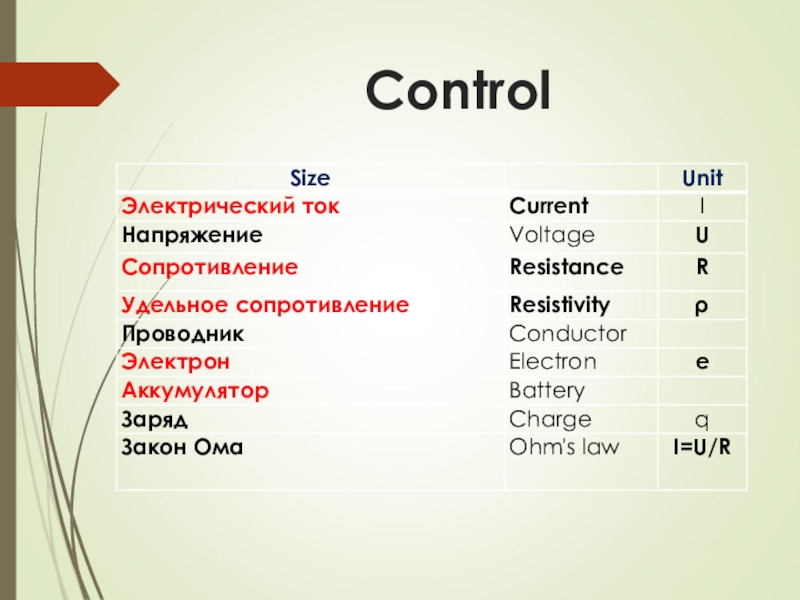

Сontrol

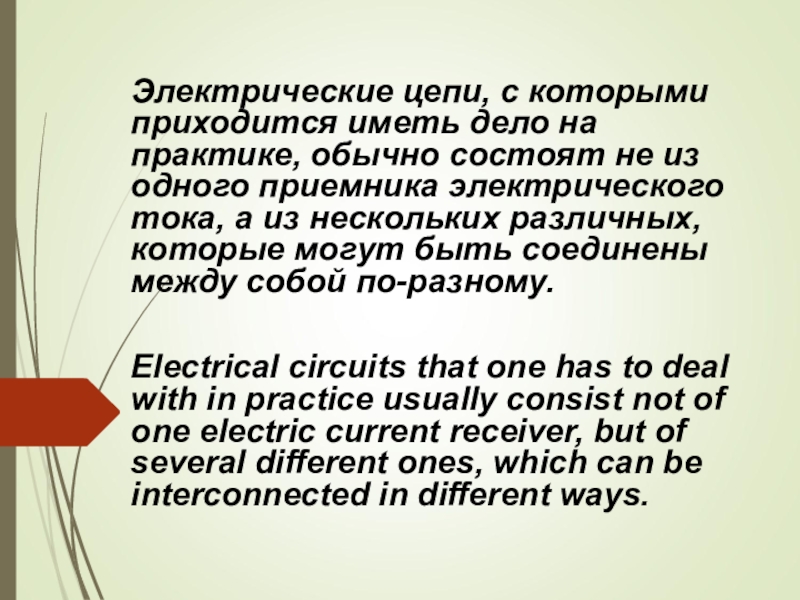

Слайд 4Электрические цепи, с которыми приходится иметь дело на практике, обычно состоят
не из одного приемника электрического тока, а из нескольких различных, которые могут быть соединены между собой по-разному.
Electrical circuits that one has to deal with in practice usually consist not of one electric current receiver, but of several different ones, which can be interconnected in different ways.
Electrical circuits that one has to deal with in practice usually consist not of one electric current receiver, but of several different ones, which can be interconnected in different ways.
Слайд 5Последовательное соединение
Serial connection
A series connection is a connection of conductors, when
each next conductor is included after the previous one.
Последовательным соединением называется соединение проводников, когда каждый следующий проводник включается после предыдущего.
Последовательным соединением называется соединение проводников, когда каждый следующий проводник включается после предыдущего.
If any element of the circuit fails, the entire circuit is opened.
При выходе из строя какого-нибудь элемента цепи вся цепь размыкается.

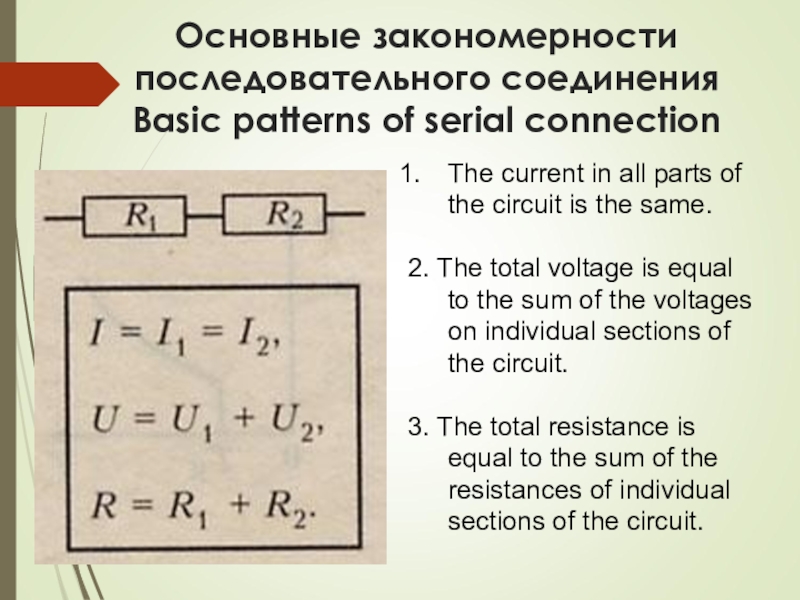

Слайд 6Основные закономерности последовательного соединения
Basic patterns of serial connection
The current in all
parts of the circuit is the same.
2. The total voltage is equal to the sum of the voltages on individual sections of the circuit.
3. The total resistance is equal to the sum of the resistances of individual sections of the circuit.
2. The total voltage is equal to the sum of the voltages on individual sections of the circuit.
3. The total resistance is equal to the sum of the resistances of individual sections of the circuit.

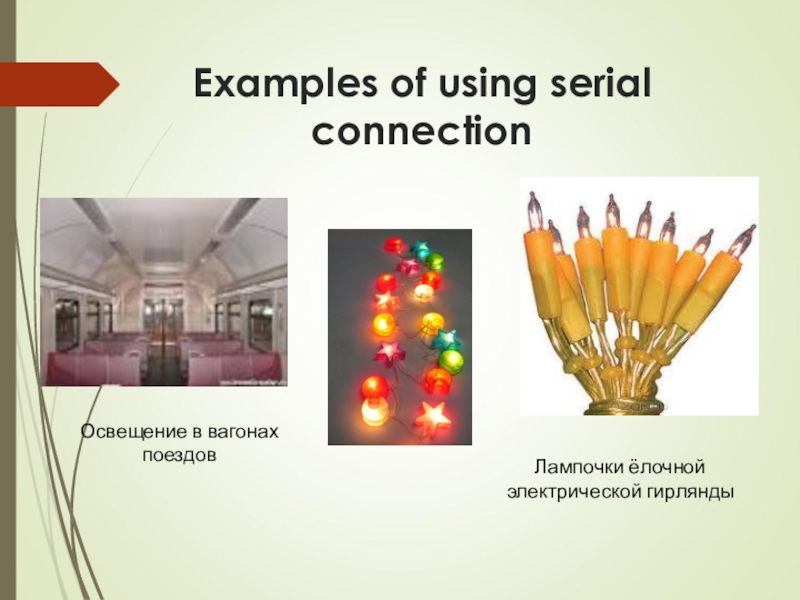

Слайд 7Examples of using serial connection
Освещение в вагонах
поездов
Лампочки ёлочной электрической гирлянды
Слайд 8Параллельное соединение
Parallel connection
Parallel connection is a connection in which the circuit
elements are connected in parallel with each other.
Параллельным соединением называется такое соединение , при которым элементы цепи включаются параллельно друг другу
Параллельным соединением называется такое соединение , при которым элементы цепи включаются параллельно друг другу
If any element of the parallel section of the circuit fails, the rest of the circuit continues to operate.
При выходе из строя какого-нибудь элемента параллельного участка цепи остальная цепь продолжает работать.
Слайд 9Основные закономерности параллельного соединения
Basic patterns of parallel connection
The current in
the unbranched part of the circuit is equal to the sum of the forces of the currents in each section.
2. The voltage at the ends of all parallel-connected conductors is the same.
3. The value equal to the inverse of the total resistance is equal to the sum of the inverse resistance values of the parallel sections of the circuit.
2. The voltage at the ends of all parallel-connected conductors is the same.
3. The value equal to the inverse of the total resistance is equal to the sum of the inverse resistance values of the parallel sections of the circuit.
Слайд 10Parallel connection of several identical resistances.
Параллельное включение нескольких одинаковых сопротивлений.
Если в
цепь включены N одинаковых резисторов, то общее сопротивление определяется по формуле
R = R1/N
If N identical resistors are included in the circuit, then the total resistance is determined by the formula
R = R1/N
If N identical resistors are included in the circuit, then the total resistance is determined by the formula

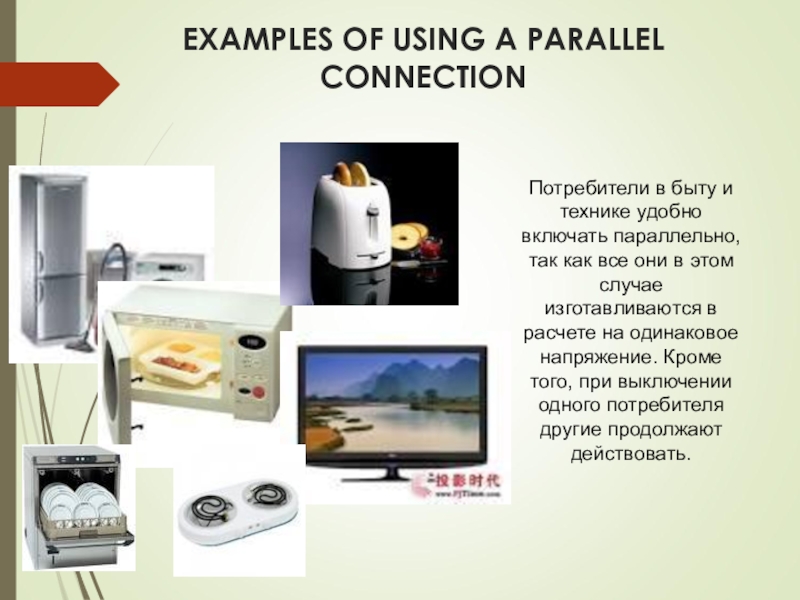

Слайд 11EXAMPLES OF USING A PARALLEL CONNECTION
Потребители в быту и технике удобно
включать параллельно, так как все они в этом случае изготавливаются в расчете на одинаковое напряжение. Кроме того, при выключении одного потребителя другие продолжают действовать.
Слайд 12Смешанное соединение проводников.
Mixed compound conductors.
В практике часто применяют смешанное ( последовательное
и параллельное) соединение проводников.
