Презентация, доклад на тему Интегрированный урок Простые механизмы.Пропорция. 7 класс

Содержание

Принцип рычага, учение о центре тяжести и закон Архимеда являются важнейшими достижениями Архимеда в области механикиМашина для полива полей «Улитка»

Слайд 1 С древних времен для облегчения своего труда

человек использует различные механизмы, которые способны преобразовывать силу человека в значительно большую силу. Еще три тысячи лет назад при строительстве пирамид в Древнем Египте тяжелые каменные плиты передвигали и поднимали с помощью простых механизмов.
С древних времен для облегчения своего труда человек использует различные механизмы, которые способны

Слайд 2Принцип рычага, учение о центре тяжести и закон Архимеда являются важнейшими

достижениями Архимеда в области механики

Машина для полива полей «Улитка»

Принцип рычага, учение о центре тяжести и закон Архимеда являются важнейшими достижениями Архимеда в области механикиМашина для

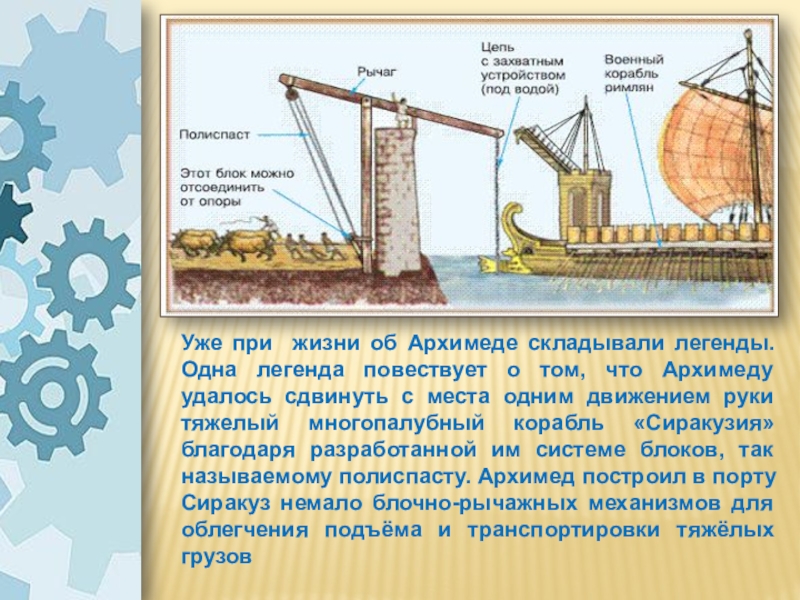

Слайд 3Уже при жизни об Архимеде складывали легенды. Одна легенда повествует о

том, что Архимеду удалось сдвинуть с места одним движением руки тяжелый многопалубный корабль «Сиракузия» благодаря разработанной им системе блоков, так называемому полиспасту. Архимед построил в порту Сиракуз немало блочно-рычажных механизмов для облегчения подъёма и транспортировки тяжёлых грузов
Уже при жизни об Архимеде складывали легенды.  Одна легенда повествует о том, что Архимеду удалось сдвинуть

Слайд 4

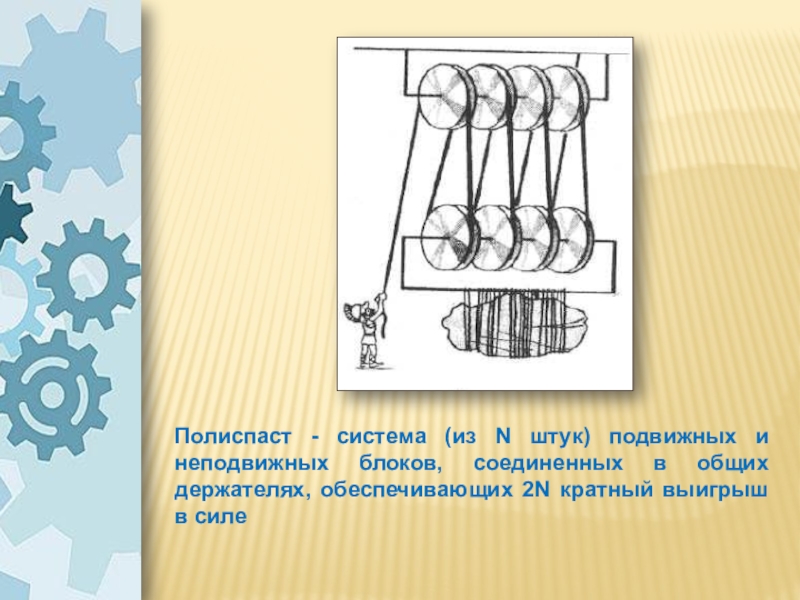

Полиспаст - система (из N штук) подвижных и неподвижных блоков,

соединенных в общих держателях, обеспечивающих 2N кратный выигрыш в силе
Полиспаст - система (из N штук) подвижных и неподвижных блоков, соединенных в общих держателях, обеспечивающих 2N

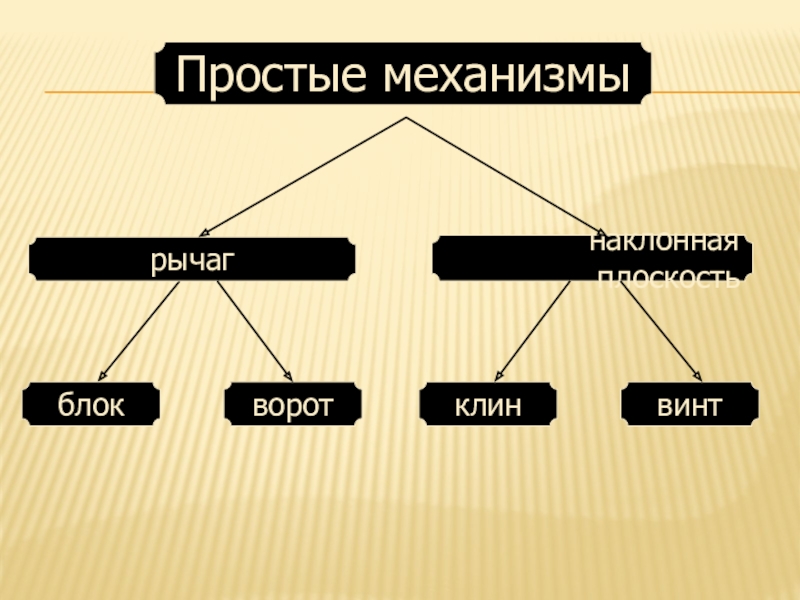

Слайд 5Простые механизмы
блок
ворот
рычаг
винт
наклонная плоскость
клин

Простые механизмыблокворотрычагвинт    наклонная плоскостьклин

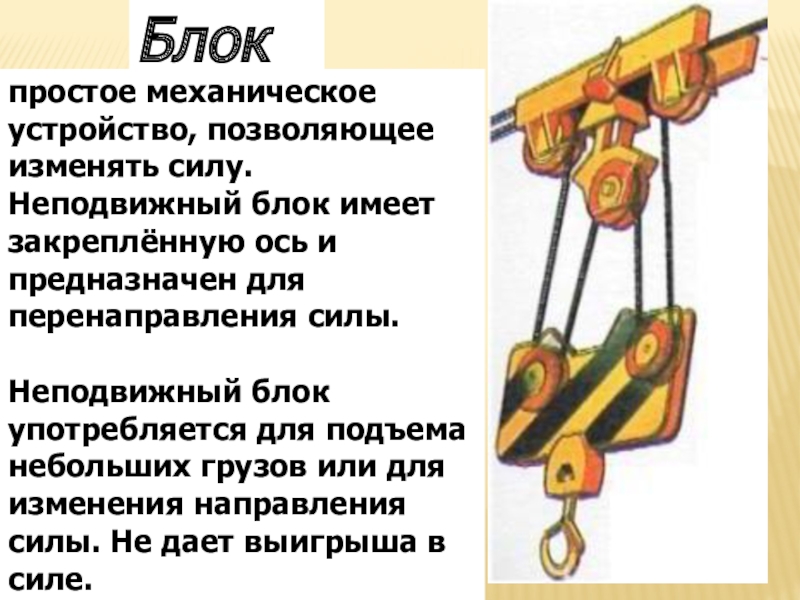

Слайд 6Блок
простое механическое устройство, позволяющее изменять силу. Неподвижный блок имеет закреплённую ось

и предназначен для перенаправления силы.

Неподвижный блок употребляется для подъема небольших грузов или для изменения направления силы. Не дает выигрыша в силе.
Блокпростое механическое устройство, позволяющее изменять силу. Неподвижный блок имеет закреплённую ось и предназначен для перенаправления силы.Неподвижный блок

Слайд 7
Подвижный блок имеет свободную ось и предназначен для преобразования сил (для

подъема больших грузов, чем предыдущий). Изменяет направление силы. При отсутствии сил трения дает выигрыш в силе в 2 раза

Подвижный блок имеет свободную ось и предназначен для преобразования сил (для подъема больших грузов, чем предыдущий). Изменяет

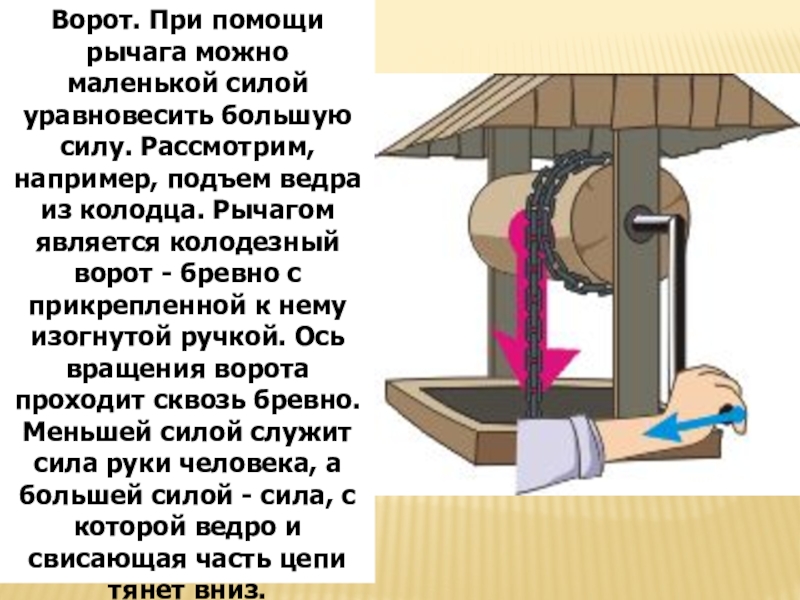

Слайд 8Ворот. При помощи рычага можно маленькой силой уравновесить большую силу. Рассмотрим,

например, подъем ведра из колодца. Рычагом является колодезный ворот - бревно с прикрепленной к нему изогнутой ручкой. Ось вращения ворота проходит сквозь бревно. Меньшей силой служит сила руки человека, а большей силой - сила, с которой ведро и свисающая часть цепи тянет вниз.
Ворот. При помощи рычага можно маленькой силой уравновесить большую силу. Рассмотрим, например, подъем ведра из колодца. Рычагом

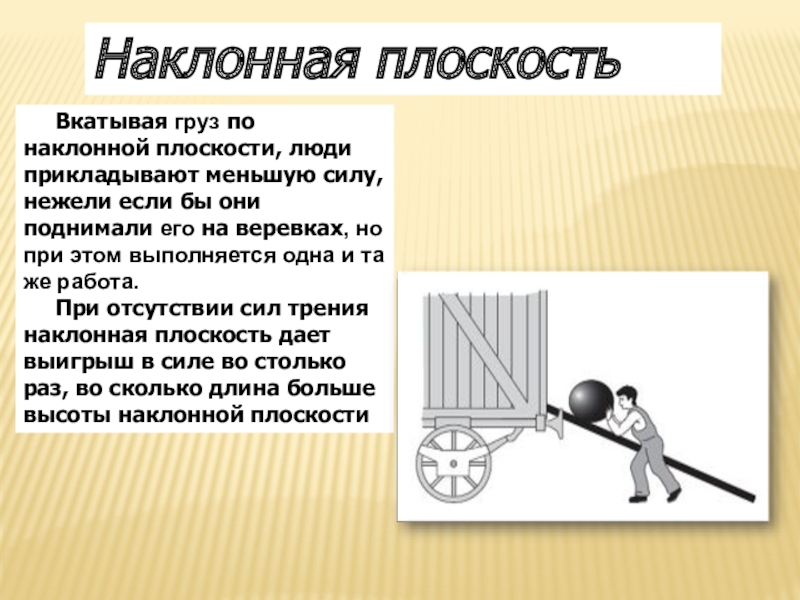

Слайд 9Вкатывая груз по наклонной плоскости, люди прикладывают меньшую силу, нежели если

бы они поднимали его на веревках, но при этом выполняется одна и та же работа.
При отсутствии сил трения наклонная плоскость дает выигрыш в силе во столько раз, во сколько длина больше высоты наклонной плоскости

Наклонная плоскость

Вкатывая груз по наклонной плоскости, люди прикладывают меньшую силу, нежели если бы они поднимали его на веревках,

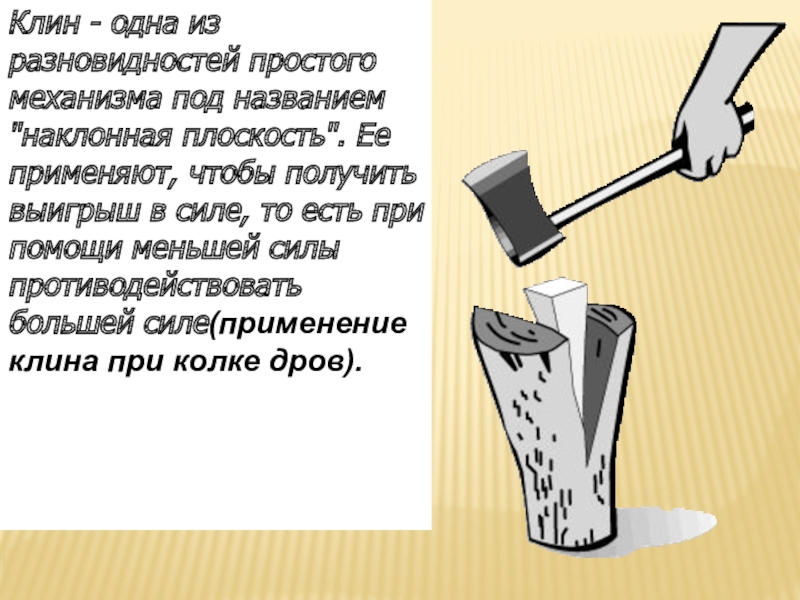

Слайд 10Клин - одна из разновидностей простого механизма под названием "наклонная плоскость".

Ее применяют, чтобы получить выигрыш в силе, то есть при помощи меньшей силы противодействовать большей силе(применение клина при колке дров).

Клин - одна из разновидностей простого механизма под названием

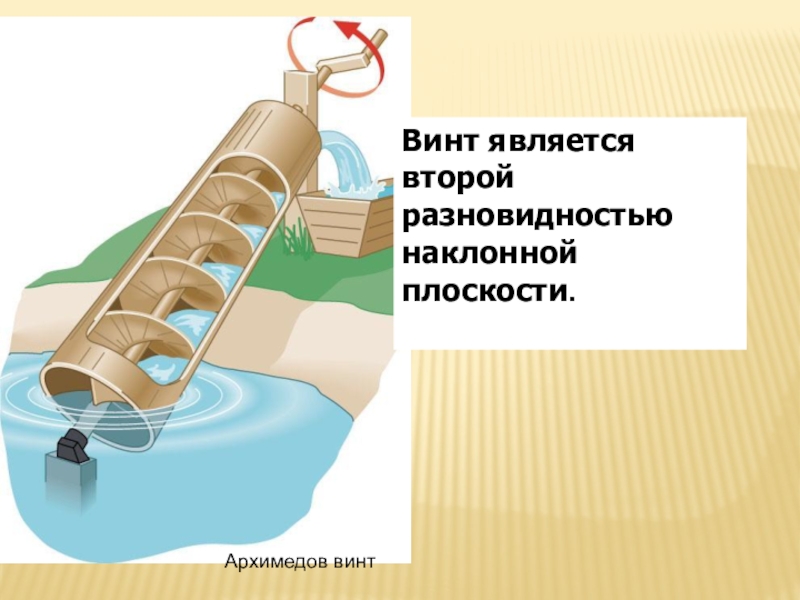

Слайд 11Винт является второй разновидностью наклонной плоскости.
Архимедов винт

Винт является второй разновидностью наклонной плоскости. Архимедов винт

Слайд 12Два вида рычагов
Рычаг 1-го рода
Рычаг 2-го рода
Назначение рычага – получить выигрыш

в силе.
Два вида рычаговРычаг 1-го родаРычаг 2-го родаНазначение рычага – получить выигрыш в силе.

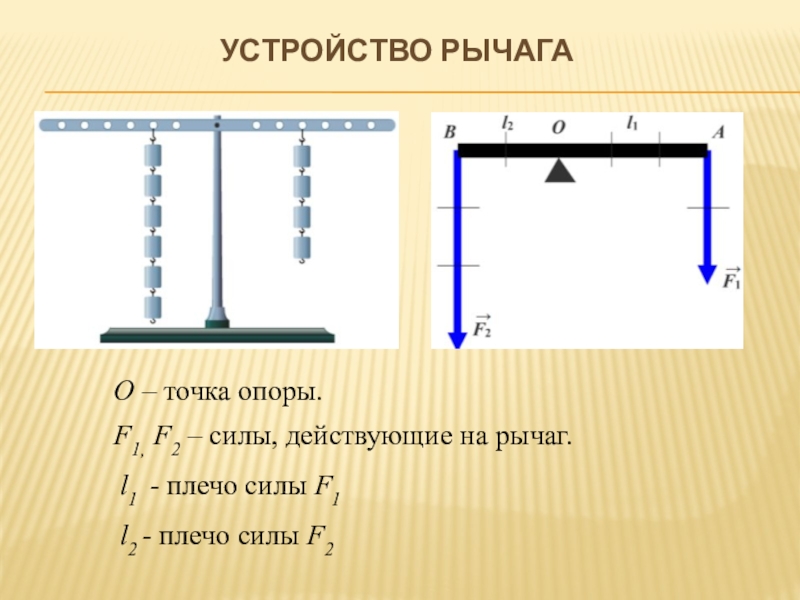

Слайд 13Устройство рычага
F1, F2 – силы, действующие на рычаг.
О – точка опоры.
l1

- плечо силы F1

l2 - плечо силы F2

Устройство рычагаF1, F2 – силы, действующие на рычаг.О – точка опоры.l1 - плечо силы F1 l2 -

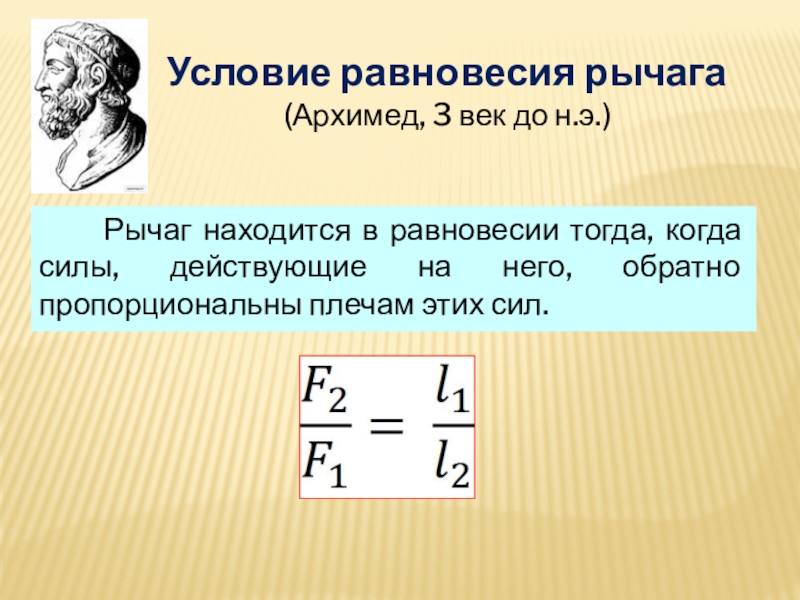

Слайд 14Условие равновесия рычага
(Архимед, 3 век до н.э.)

Рычаг находится

в равновесии тогда, когда силы, действующие на него, обратно пропорциональны плечам этих сил.

Условие равновесия рычага(Архимед, 3 век до н.э.)   Рычаг находится в равновесии тогда, когда силы, действующие

Слайд 17И.И. Шишкин "Сосновая роща"

И.И. Шишкин

Слайд 18 Леонардо

да Винчи «Джоконда»
Леонардо да Винчи «Джоконда»

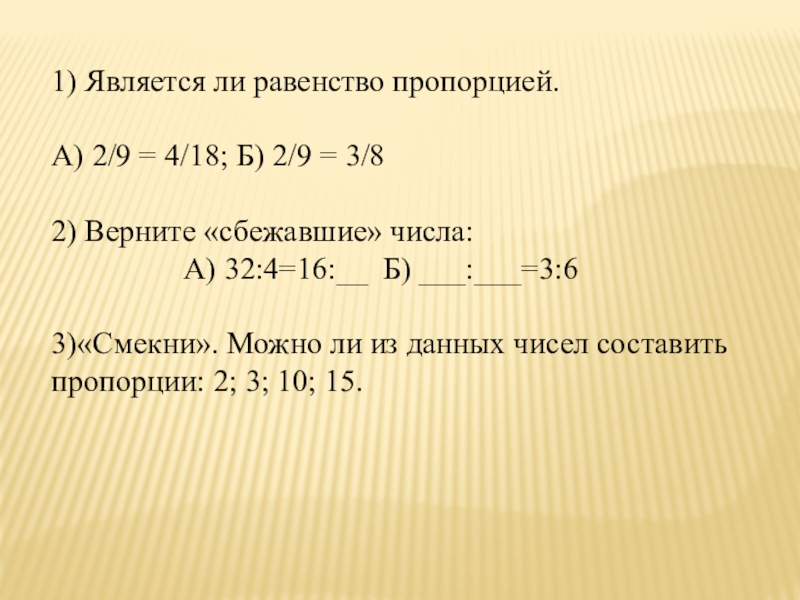

Слайд 241) Является ли равенство пропорцией.

А) 2/9 = 4/18; Б) 2/9 =

3/8

2) Верните «сбежавшие» числа:
А) 32:4=16:__ Б) ___:___=3:6

3)«Смекни». Можно ли из данных чисел составить пропорции: 2; 3; 10; 15.
1) Является ли равенство пропорцией.А) 2/9 = 4/18; Б) 2/9 = 3/82) Верните «сбежавшие» числа:

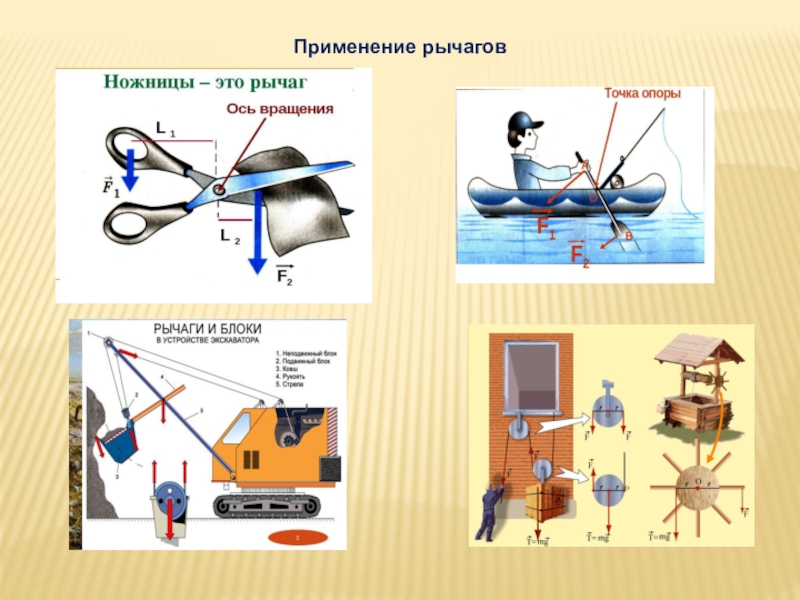

Слайд 25Применение рычагов

Применение рычагов

Слайд 26Простые механизмы.
Рычаг
«Дайте мне точку опоры, и я подниму Землю!»

Простые механизмы.Рычаг «Дайте мне точку опоры, и я подниму Землю!»
