Презентация, доклад на тему Фотоэлементы и их применение

Фотоэлемент — это электронный прибор, который преобразует энергию света в электрическую энергию

Слайд 1
Фотоэлементы и их применение






Prezentacii.com

Выполнил:
Студент группы ЭМТЭ-01-15
Соколов Олег Геннадьевич
Преподаватель: Григорьева А.М.

Государственное автономное профессиональное образовательное учреждение Чувашской Республики «Канашский транспортно-энергетический техникум» Министерства образования и молодёжной политики Чувашской Республики.

Фотоэлементы и их применение

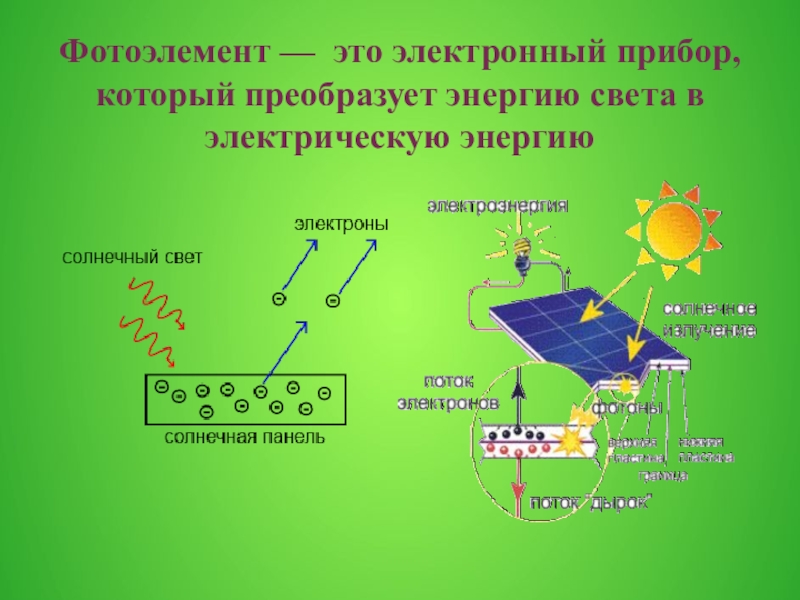

Слайд 2Фотоэлемент — это электронный прибор, который преобразует энергию света в электрическую

энергию
Фотоэлемент — это электронный прибор, который преобразует энергию света в электрическую энергию

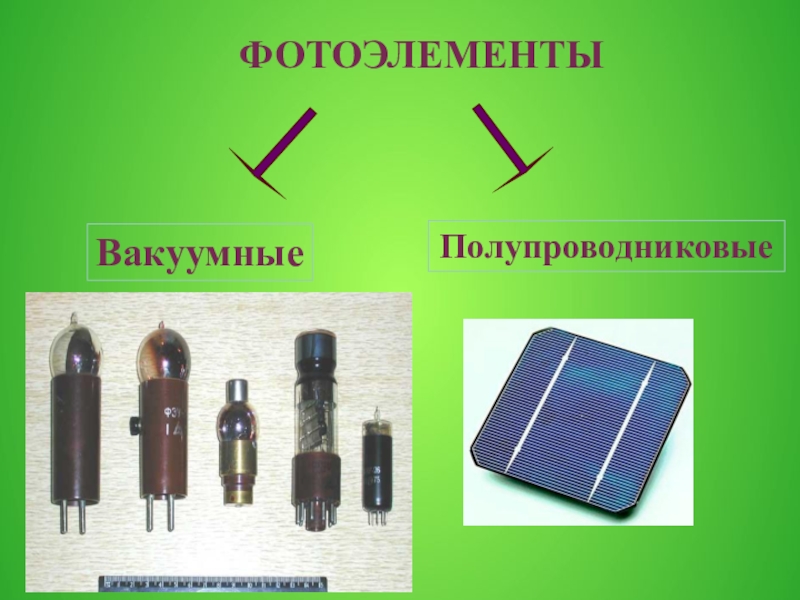

Слайд 3

ФОТОЭЛЕМЕНТЫ
Вакуумные
Полупроводниковые

ФОТОЭЛЕМЕНТЫВакуумныеПолупроводниковые

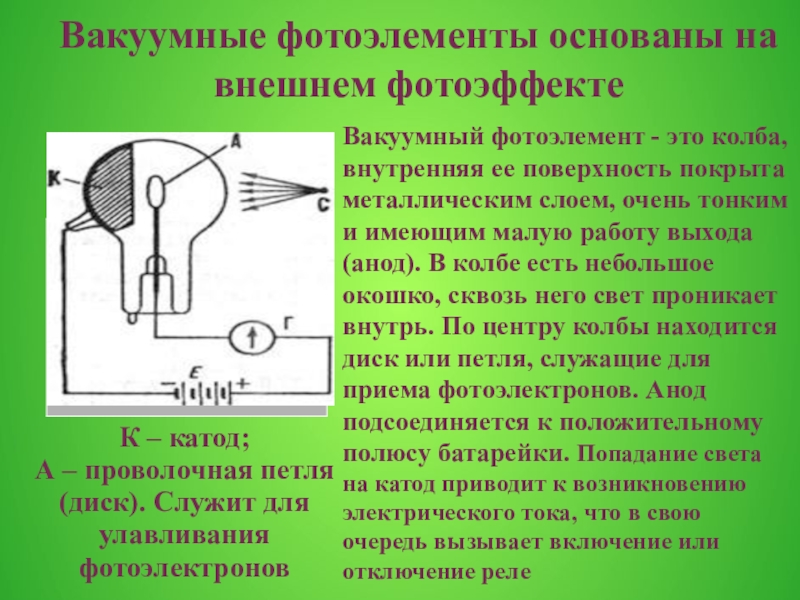

Слайд 4К – катод; А – проволочная петля (диск). Служит для улавливания фотоэлектронов


Вакуумные

фотоэлементы основаны на внешнем фотоэффекте

Вакуумный фотоэлемент - это колба, внутренняя ее поверхность покрыта металлическим слоем, очень тонким и имеющим малую работу выхода (анод). В колбе есть небольшое окошко, сквозь него свет проникает внутрь. По центру колбы находится диск или петля, служащие для приема фотоэлектронов. Анод подсоединяется к положительному полюсу батарейки. Попадание света на катод приводит к возникновению электрического тока, что в свою очередь вызывает включение или отключение реле

К – катод; А – проволочная петля (диск). Служит для улавливания фотоэлектроновВакуумные фотоэлементы основаны на внешнем фотоэффектеВакуумный

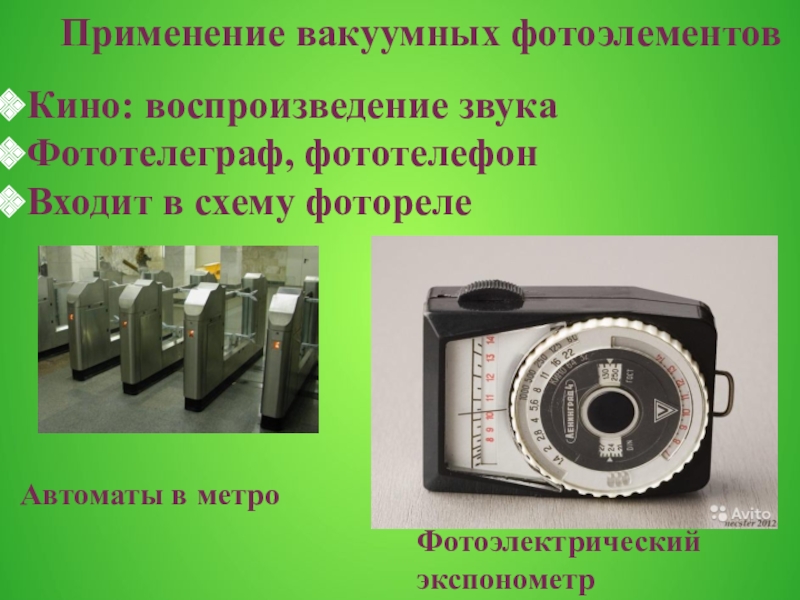

Слайд 5
Кино: воспроизведение звука
Фототелеграф, фототелефон
Входит в схему фотореле

Применение вакуумных

фотоэлементов

Фотоэлектрический экспонометр

Автоматы в метро

Кино: воспроизведение звукаФототелеграф, фототелефонВходит в схему фотореле Применение вакуумных фотоэлементов  Фотоэлектрический экспонометрАвтоматы в метро

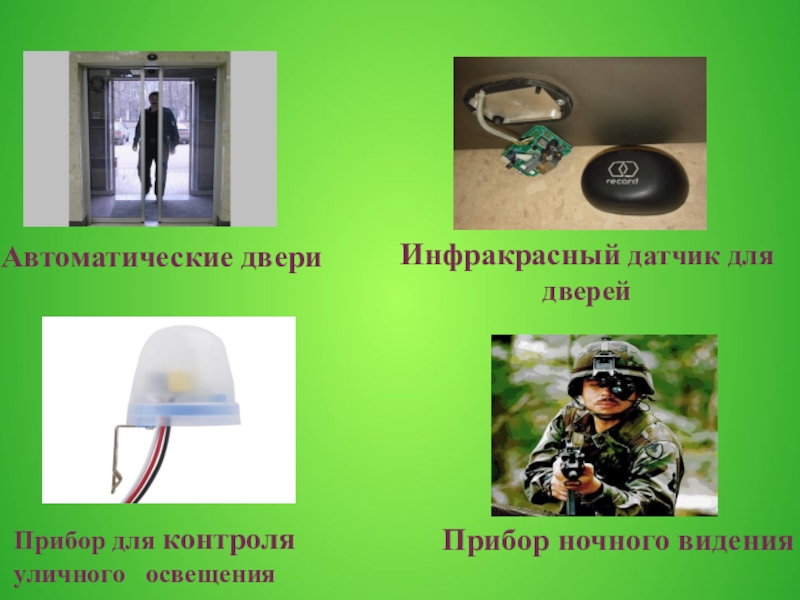

Слайд 6Автоматические двери
Инфракрасный датчик для дверей
Прибор для контроля уличного освещения
Прибор ночного

видения
Автоматические двериИнфракрасный датчик для дверейПрибор для контроля уличного  освещенияПрибор ночного видения

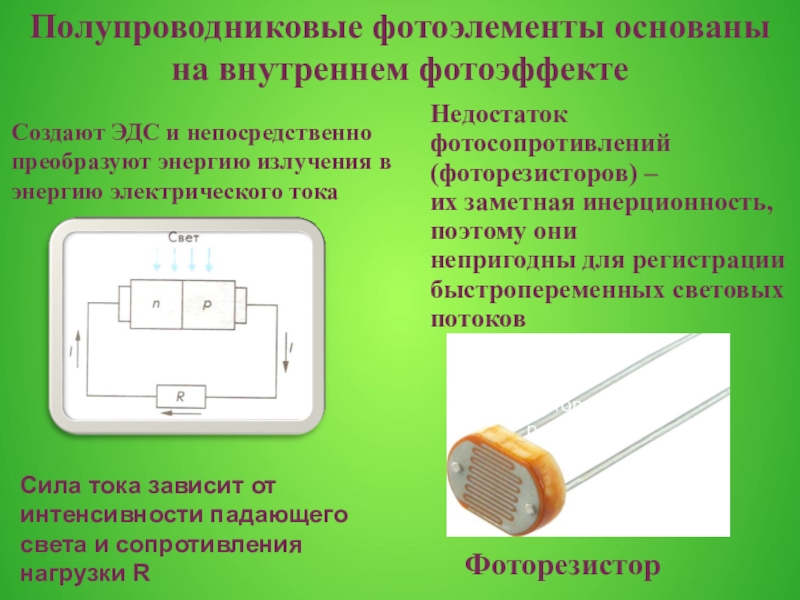

Слайд 7Фоторезистор
Создают ЭДС и непосредственно преобразуют энергию излучения в
энергию электрического тока
Сила

тока зависит от интенсивности падающего света и сопротивления нагрузки R


Полупроводниковые фотоэлементы основаны на внутреннем фотоэффекте

Недостаток фотосопротивлений (фоторезисторов) –
их заметная инерционность, поэтому они
непригодны для регистрации
быстропеременных световых потоков

Фоторезистор

ФоторезисторСоздают ЭДС и непосредственно преобразуют энергию излучения в энергию электрического токаСила тока зависит от интенсивности падающего света

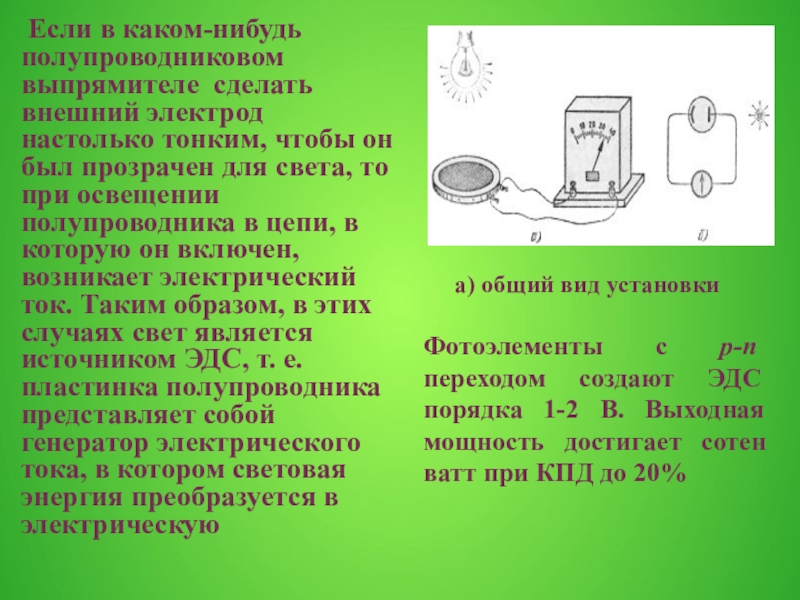

Слайд 8 Если в каком-нибудь полупроводниковом выпрямителе сделать внешний электрод настолько

тонким, чтобы он был прозрачен для света, то при освещении полупроводника в цепи, в которую он включен, возникает электрический ток. Таким образом, в этих случаях свет является источником ЭДС, т. е. пластинка полупроводника представляет собой генератор электрического тока, в котором световая энергия преобразуется в электрическую

а) общий вид установки

Фотоэлементы с p-n переходом создают ЭДС порядка 1-2 В. Выходная мощность достигает сотен ватт при КПД до 20%

Если в каком-нибудь полупроводниковом выпрямителе сделать внешний электрод настолько тонким, чтобы он был прозрачен для

Слайд 9Применение полупроводниковых фотоэлементов
Космический корабль
Уличное освещение
Солнечные батареи на электростанции
Теплый дом
Солнечные

батареи для подзарядки электромобилей

Солнечные батареи для обеспечения электричеством и подзарядки аккумуляторов  бытовой электроники — калькуляторов, плееров, фонариков и т. п.

Применение полупроводниковых фотоэлементовКосмический корабль Уличное освещение Солнечные батареи на электростанцииТеплый домСолнечные батареи для подзарядки электромобилейСолнечные батареи для обеспечения
