Презентация, доклад на тему Физика пәнінен Толық тізбек үшін Ом заңы тақырыбына сабақ дайындамасы

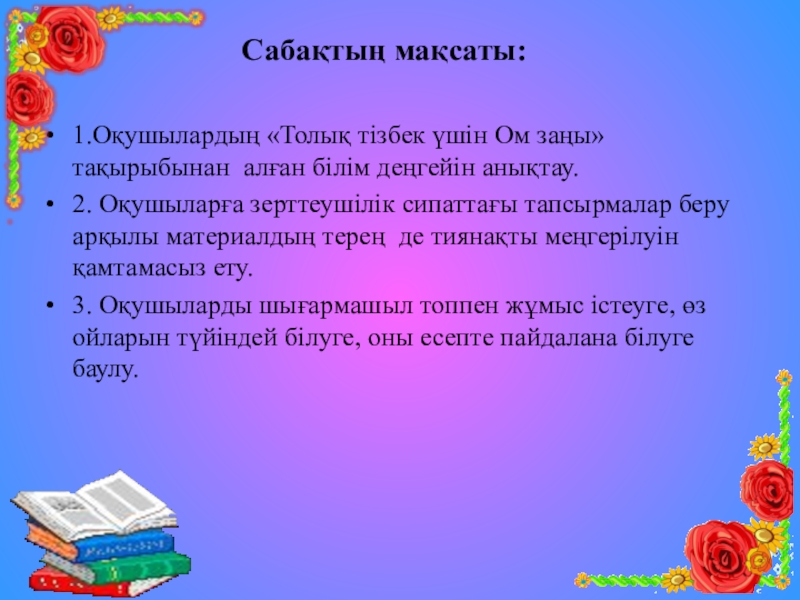

Ом заңы» тақырыбынан алған білім деңгейін анықтау.
2. Оқушыларға зерттеушілік сипаттағы тапсырмалар беру арқылы материалдың терең де тиянақты меңгерілуін қамтамасыз ету.
3. Оқушыларды шығармашыл топпен жұмыс істеуге, өз ойларын түйіндей білуге, оны есепте пайдалана білуге баулу.

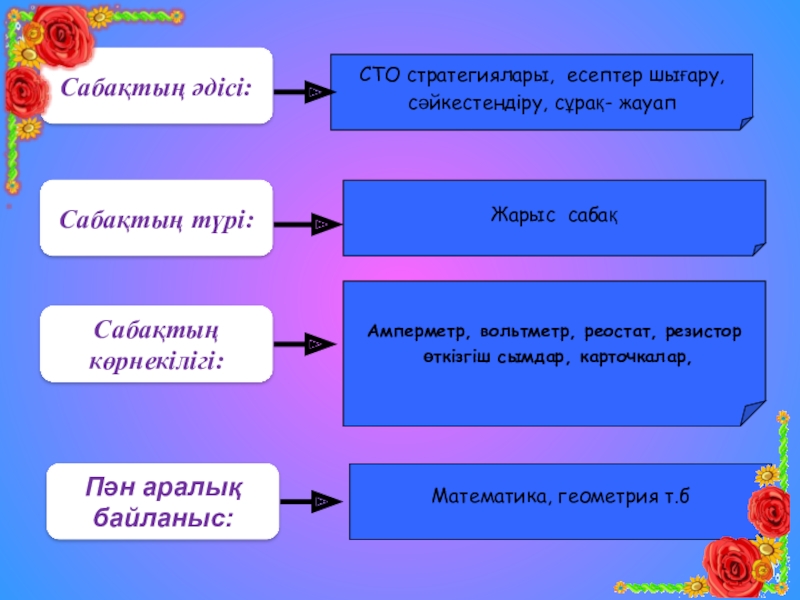

аралық байланыс:

Жарыс сабақ

СТО стратегиялары, есептер шығару,
сәйкестендіру, сұрақ- жауап

Математика, геометрия т.б

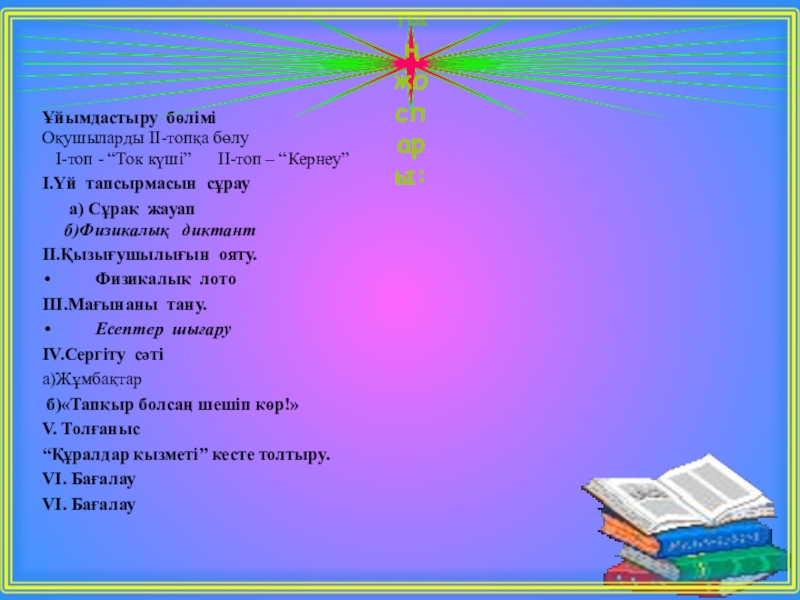

ІІ-топ – “Кернеу”
І.Үй тапсырмасын сұрау
а) Сұрақ жауап
б)Физикалық диктант
ІІ.Қызығушылығын ояту.
Физикалық лото
ІІІ.Мағынаны тану.
Есептер шығару
IV.Сергіту сәті
а)Жұмбақтар
б)«Тапқыр болсаң шешіп көр!»
V. Толғаныс

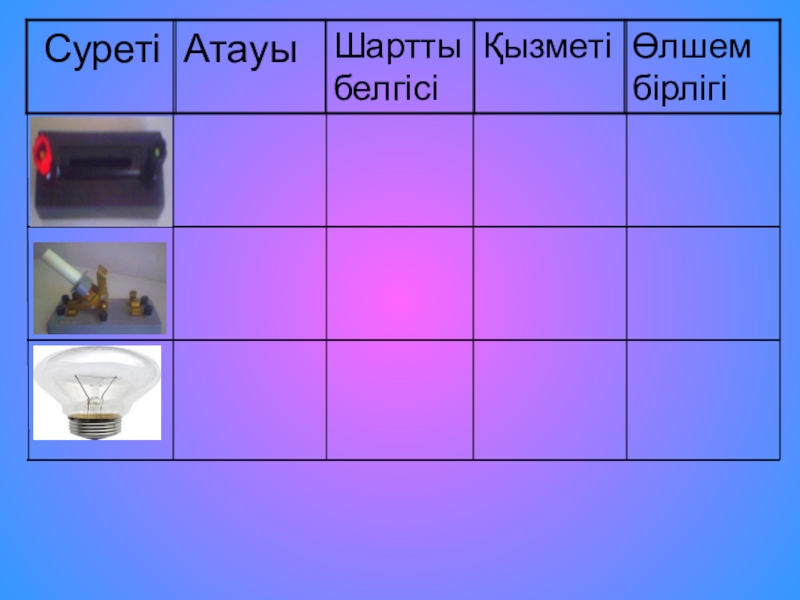

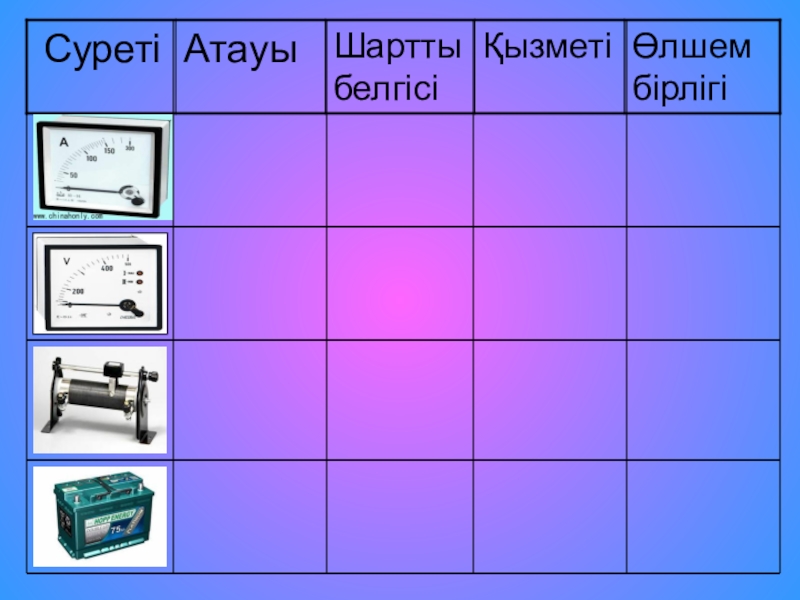

“Құралдар қызметі” кесте толтыру.
VІ. Бағалау
VІ. Бағалау

Сабақтың жоспары:

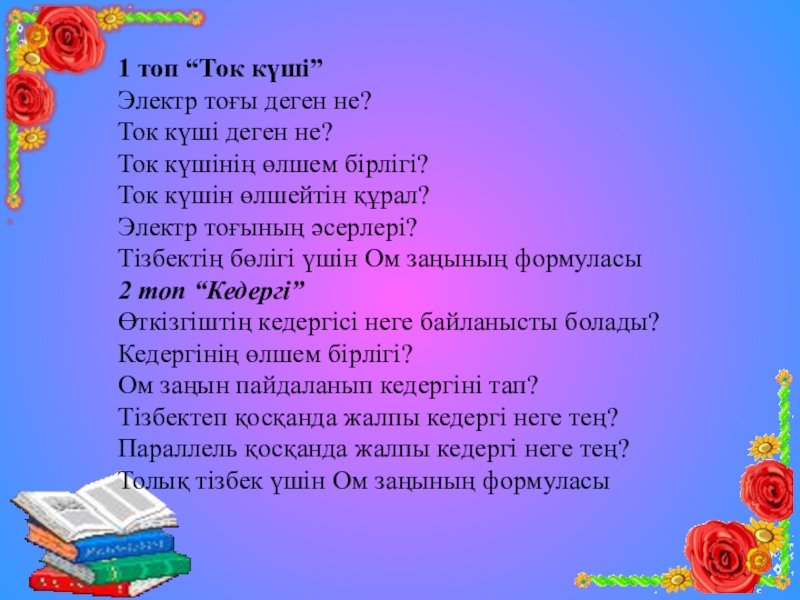

деген не?
Ток күші деген не?
Ток күшінің өлшем бірлігі?
Ток күшін өлшейтін құрал?
Электр тоғының әсерлері?
Тізбектің бөлігі үшін Ом заңының формуласы
2 топ “Кедергі”
Өткізгіштің кедергісі неге байланысты болады?
Кедергінің өлшем бірлігі?
Ом заңын пайдаланып кедергіні тап?
Тізбектеп қосқанда жалпы кедергі неге тең?
Параллель қосқанда жалпы кедергі неге тең?
Толық тізбек үшін Ом заңының формуласы

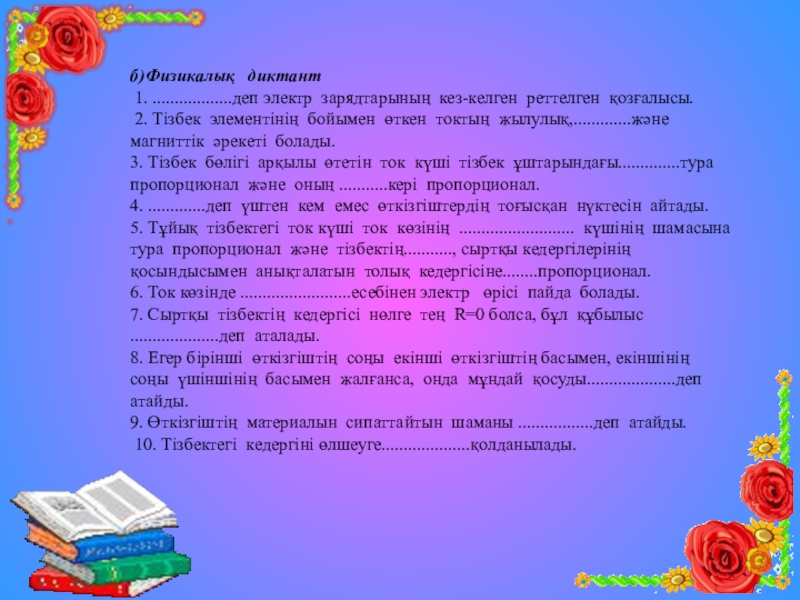

2. Тізбек элементінің бойымен өткен токтың жылулық,.............және магниттік әрекеті болады.
3. Тізбек бөлігі арқылы өтетін ток күші тізбек ұштарындағы..............тура пропорционал және оның ...........кері пропорционал.
4. .............деп үштен кем емес өткізгіштердің тоғысқан нүктесін айтады.
5. Тұйық тізбектегі ток күші ток көзінің .......................... күшінің шамасына тура пропорционал және тізбектің..........., сыртқы кедергілерінің қосындысымен анықталатын толық кедергісіне........пропорционал.
6. Ток көзінде .........................есебінен электр өрісі пайда болады.
7. Сыртқы тізбектің кедергісі нөлге тең R=0 болса, бұл құбылыс ....................деп аталады.
8. Егер бірінші өткізгіштің соңы екінші өткізгіштің басымен, екіншінің соңы үшіншінің басымен жалғанса, онда мұндай қосуды....................деп атайды.
9. Өткізгіштің материалын сипаттайтын шаманы .................деп атайды.
10. Тізбектегі кедергіні өлшеуге....................қолданылады.

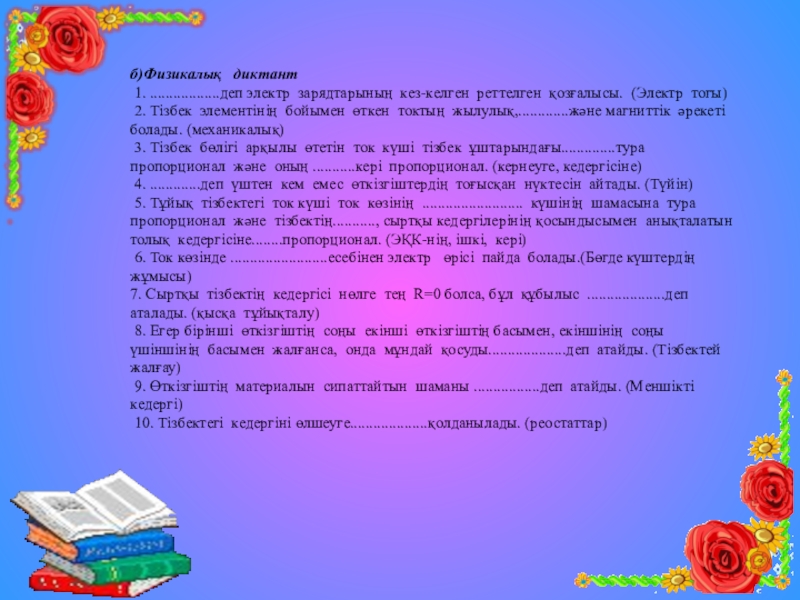

тогы)
2. Тізбек элементінің бойымен өткен токтың жылулық,.............және магниттік әрекеті болады. (механикалық)
3. Тізбек бөлігі арқылы өтетін ток күші тізбек ұштарындағы..............тура пропорционал және оның ...........кері пропорционал. (кернеуге, кедергісіне)
4. .............деп үштен кем емес өткізгіштердің тоғысқан нүктесін айтады. (Түйін)
5. Тұйық тізбектегі ток күші ток көзінің .......................... күшінің шамасына тура пропорционал және тізбектің..........., сыртқы кедергілерінің қосындысымен анықталатын толық кедергісіне........пропорционал. (ЭҚК-нің, ішкі, кері)
6. Ток көзінде .........................есебінен электр өрісі пайда болады.(Бөгде күштердің жұмысы)
7. Сыртқы тізбектің кедергісі нөлге тең R=0 болса, бұл құбылыс ....................деп аталады. (қысқа тұйықталу)
8. Егер бірінші өткізгіштің соңы екінші өткізгіштің басымен, екіншінің соңы үшіншінің басымен жалғанса, онда мұндай қосуды....................деп атайды. (Тізбектей жалғау)
9. Өткізгіштің материалын сипаттайтын шаманы .................деп атайды. (Меншікті кедергі)
10. Тізбектегі кедергіні өлшеуге....................қолданылады. (реостаттар)

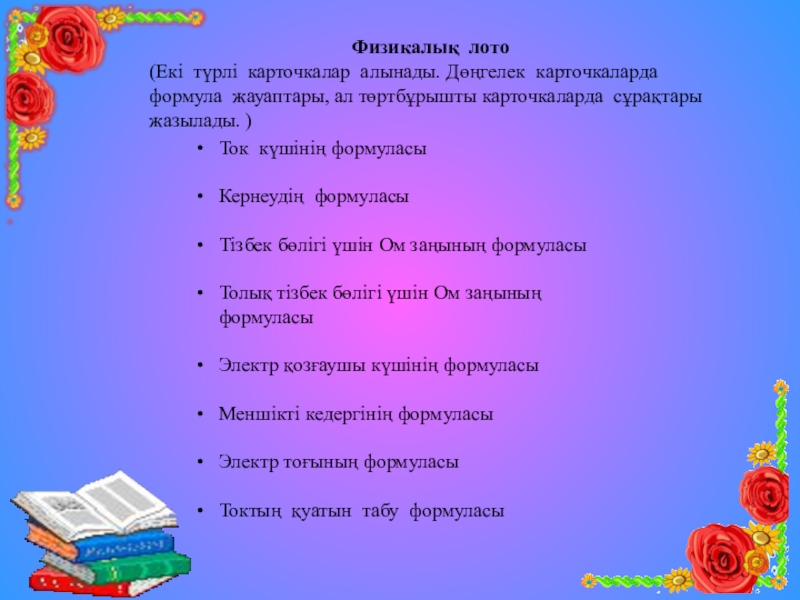

төртбұрышты карточкаларда сұрақтары жазылады. )

Ток күшінің формуласы

Кернеудің формуласы

Тізбек бөлігі үшін Ом заңының формуласы

Толық тізбек бөлігі үшін Ом заңының формуласы

Электр қозғаушы күшінің формуласы

Меншікті кедергінің формуласы

Электр тоғының формуласы

Токтың қуатын табу формуласы

ал тік төртбұрыш карточкаларға сұрақтар жазылады)


1.Тізбек бөлігі үшін Ом заңының формуласы



2. Толық тізбек үшін Ом заңының формуласы



3. Токтың қуатының формуласы

P=I*U



4. Меншікті кедергі формуласы

5. Электр қозғаушы күш формуласы

ε = Aб/q

I= q/ t

6. Ток күші формуласы

8. Ом заңы формуласы

7. Кернеу формуласы

U=A/q

I=U/R

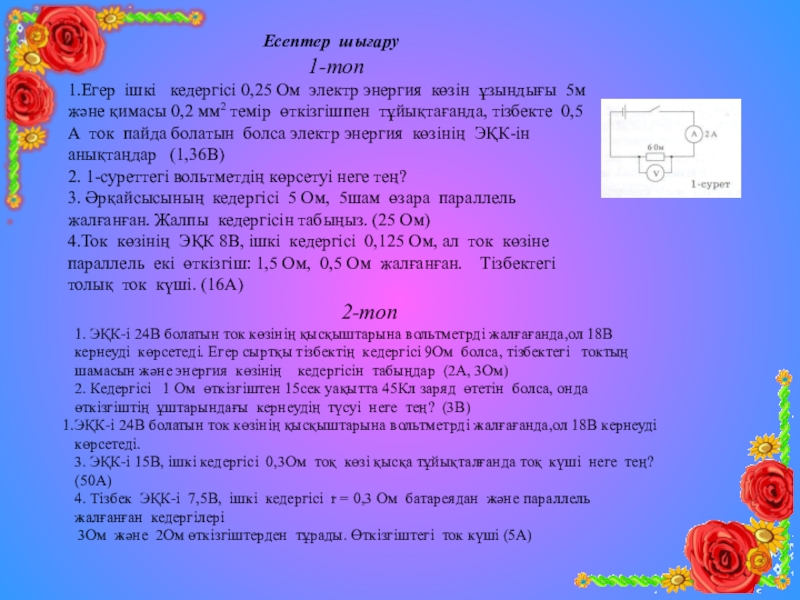

ұзындығы 5м және қимасы 0,2 мм2 темір өткізгішпен тұйықтағанда, тізбекте 0,5А ток пайда болатын болса электр энергия көзінің ЭҚК-ін анықтаңдар (1,36В)
2. 1-суреттегі вольтметдің көрсетуі неге тең?
3. Әрқайсысының кедергісі 5 Ом, 5шам өзара параллель жалғанған. Жалпы кедергісін табыңыз. (25 Ом)
4.Ток көзінің ЭҚК 8В, ішкі кедергісі 0,125 Ом, ал ток көзіне параллель екі өткізгіш: 1,5 Ом, 0,5 Ом жалғанған. Тізбектегі толық ток күші. (16А)

2-топ
1. ЭҚК-і 24В болатын ток көзінің қысқыштарына вольтметрді жалғағанда,ол 18В кернеуді көрсетеді. Егер сыртқы тізбектің кедергісі 9Ом болса, тізбектегі токтың шамасын және энергия көзінің кедергісін табыңдар (2А, 3Ом)
2. Кедергісі 1 Ом өткізгіштен 15сек уақытта 45Кл заряд өтетін болса, онда өткізгіштің ұштарындағы кернеудің түсуі неге тең? (3В)
ЭҚК-і 24В болатын ток көзінің қысқыштарына вольтметрді жалғағанда,ол 18В кернеуді көрсетеді.
3. ЭҚК-і 15В, ішкі кедергісі 0,3Ом тоқ көзі қысқа тұйықталғанда тоқ күші неге тең? (50А)
4. Тізбек ЭҚК-і 7,5В, ішкі кедергісі r = 0,3 Ом батареядан және параллель жалғанған кедергілері
3Ом және 2Ом өткізгіштерден тұрады. Өткізгіштегі ток күші (5А)

/энергия/

Аса қажет өмірге халық үшін
Пайдаланамын күн сайын жарық үшін
/электр шамы/

Сергіту сәті

Бар ма,жоқ па оны анық білмейсің
Ол жоқ жерде өмір сүріп жүрмейсің
(Ауа)

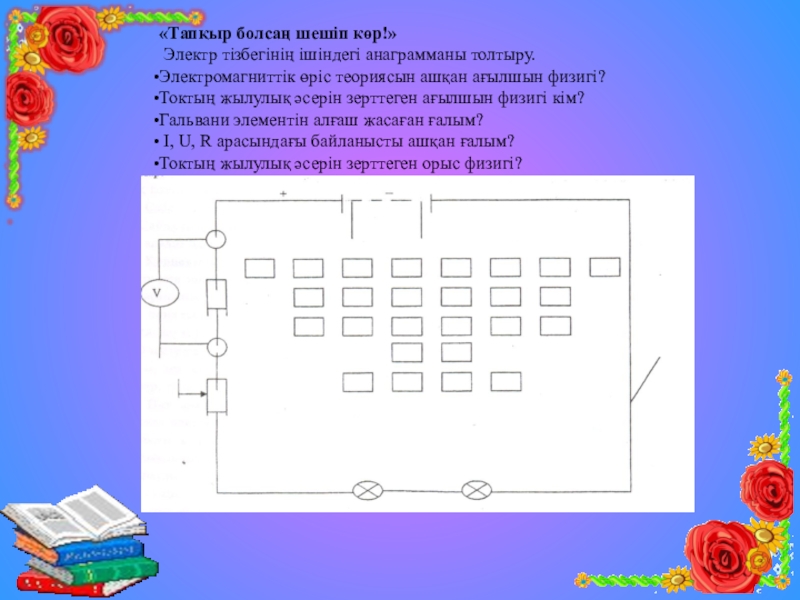

ашқан ағылшын физигі?
Токтың жылулық әсерін зерттеген ағылшын физигі кім?
Гальвани элементін алғаш жасаған ғалым?
I, U, R арасындағы байланысты ашқан ғалым?
Токтың жылулық әсерін зерттеген орыс физигі?
