Презентация, доклад на тему Физика пәнінен слайд тұрақты ток тізбектері (8 класс)

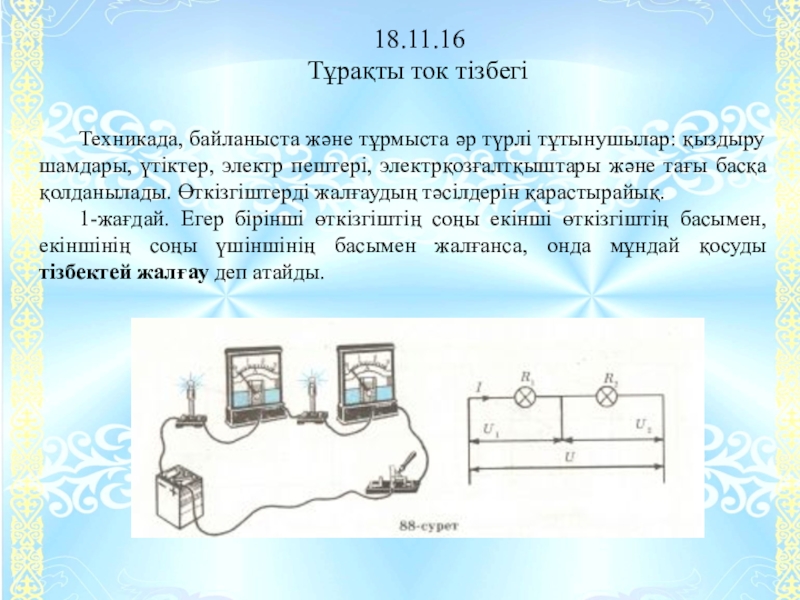

үтіктер, электр пештері, электрқозғалтқыштары және тағы басқа қолданылады. Өткізгіштерді жалғаудың тәсілдерін қарастырайық.
1-жағдай. Егер бірінші өткізгіштің соңы екінші өткізгіштің басымен, екіншінің соңы үшіншінің басымен жалғанса, онда мұндай қосуды тізбектей жалғау деп атайды.

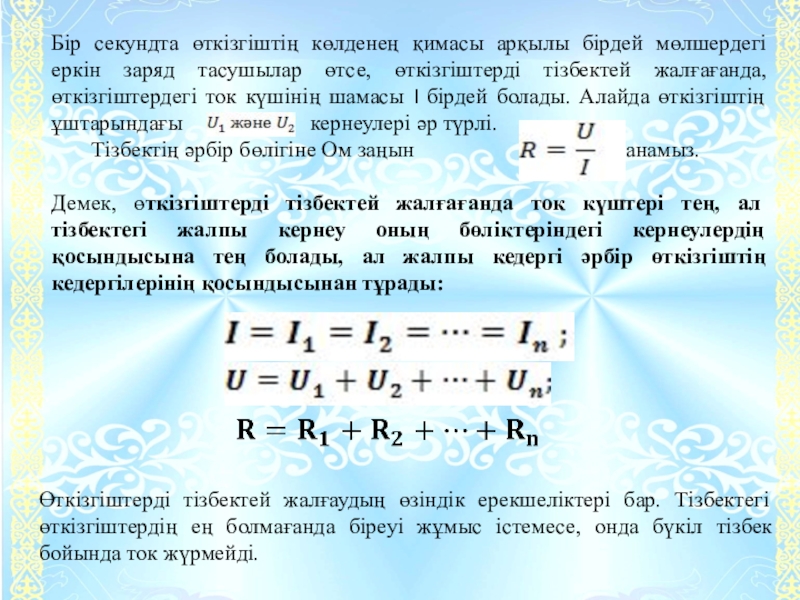

өтсе, өткізгіштерді тізбектей жалғағанда, өткізгіштердегі ток күшінің шамасы I бірдей болады. Алайда өткізгіштің ұштарындағы кернеулері әр түрлі.
Тізбектің әрбір бөлігіне Ом заңын қолданамыз.

Демек, өткізгіштерді тізбектей жалғағанда ток күштері тең, ал тізбектегі жалпы кернеу оның бөліктеріндегі кернеулердің қосындысына тең болады, ал жалпы кедергі әрбір өткізгіштің кедергілерінің қосындысынан тұрады:

Өткізгіштерді тізбектей жалғаудың өзіндік ерекшеліктері бар. Тізбектегі өткізгіштердің ең болмағанда біреуі жұмыс істемесе, онда бүкіл тізбек бойында ток жүрмейді.

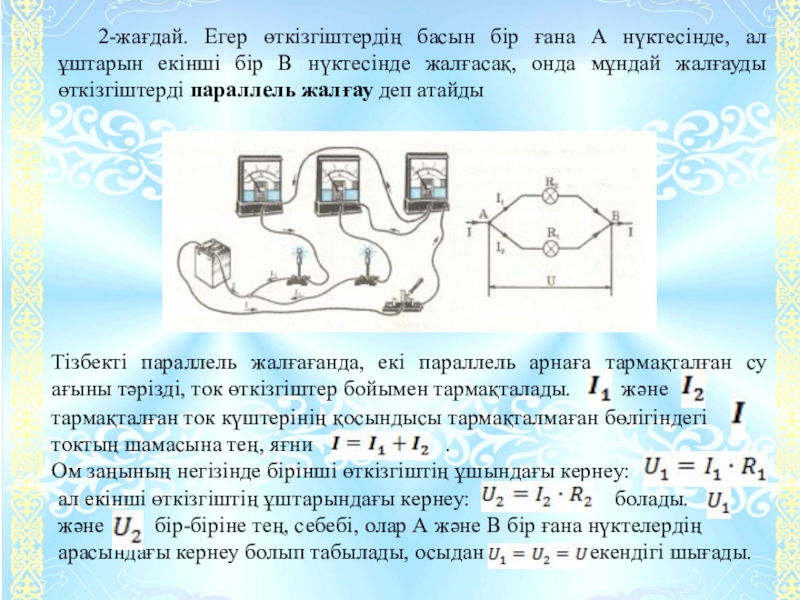

бір В нүктесінде жалғасақ, онда мұндай жалғауды өткізгіштерді параллель жалғау деп атайды

Тізбекті параллель жалғағанда, екі параллель арнаға тармақталған су ағыны тәрізді, ток өткізгіштер бойымен тармақталады. және

тармақталған ток күштерінің қосындысы тармақталмаған бөлігіндегі
токтың шамасына тең, яғни .
Ом заңының негізінде бірінші өткізгіштің ұшындағы кернеу:

ал екінші өткізгіштің ұштарындағы кернеу: болады. және бір-біріне тең, себебі, олар А және В бір ғана нүктелердің арасындағы кернеу болып табылады, осыдан екендігі шығады.

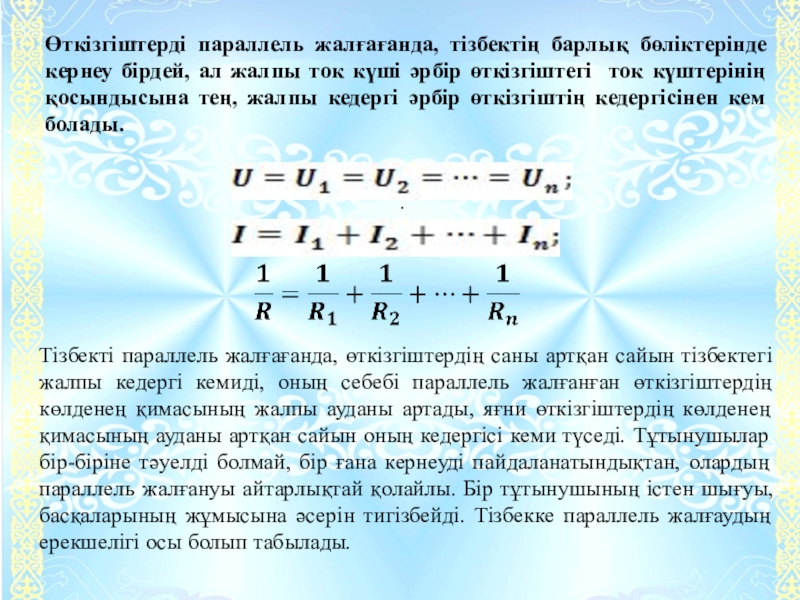

күші әрбір өткізгіштегі ток күштерінің қосындысына тең, жалпы кедергі әрбір өткізгіштің кедергісінен кем болады.

.

Тізбекті параллель жалғағанда, өткізгіштердің саны артқан сайын тізбектегі жалпы кедергі кемиді, оның себебі параллель жалғанған өткізгіштердің көлденең қимасының жалпы ауданы артады, яғни өткізгіштердің көлденең қимасының ауданы артқан сайын оның кедергісі кеми түседі. Тұтынушылар бір-біріне тәуелді болмай, бір ғана кернеуді пайдаланатындықтан, олардың параллель жалғануы айтарлықтай қолайлы. Бір тұтынушының істен шығуы, басқаларының жұмысына әсерін тигізбейді. Тізбекке параллель жалғаудың ерекшелігі осы болып табылады.

ресми түрде қабылданды,
авторлары – белгілі сәулетшілер Жандарбек Мәлібеков пен Шот-Аман Уәлиханов

тізбектей жалғанады

параллель жалғанады

1992 және 2006 жылдары бекітілді.
Сөзін жазғандар: Жұмекен Нәжімеденов, Нұрсұлтан Назарбаев Әнін жазған: Шәмші Қалдаяқов

1992 жылы қабылданды. Оның авторы – белгілі суретші Шәкен Ниязбеков

ток күші тұрақты

кернеу тұрақты

Қазақстан Республикасы Мемлекеттік Елтаңбасы авторы кім, қай жылы қабылданды?

Тәуелсіз Қазақстанның Мемлекеттік Әнұраны қашан қабылданды және авторлары кім?

Қазақстан Республикасы Мемлекеттік Туының авторы кім, қай жылы қабылданды?

Амперметр тізбекке қалай жалғанады?

Вольтметр тізбекке қалай жалғанады?

Параллель жалғанған кезде кернеу өзгереме?

Тізбектей жалғанған кезде ток күші өзгереме?
