Презентация, доклад на тему Физика пәнінен сабақ презентациясы Тізбек бөлігі үшін Ом заңы
Содержание
- 1. Физика пәнінен сабақ презентациясы Тізбек бөлігі үшін Ом заңы
- 2. Үйге берілген тапсырма 1) Электр тогы
- 3. Слайд 3
- 4. 2) Электр тогының әрекеттері қандай? Ток күші дегеніміз не? Электр тогын толық сипаттау үшін енгізілген шама.
- 5. Слайд 5
- 6. 3) Электр тогы қалай бағытталады? Мысалы электрондардың өткізгіштегі жылдамдығын қалай есептеп табуға болады?υ

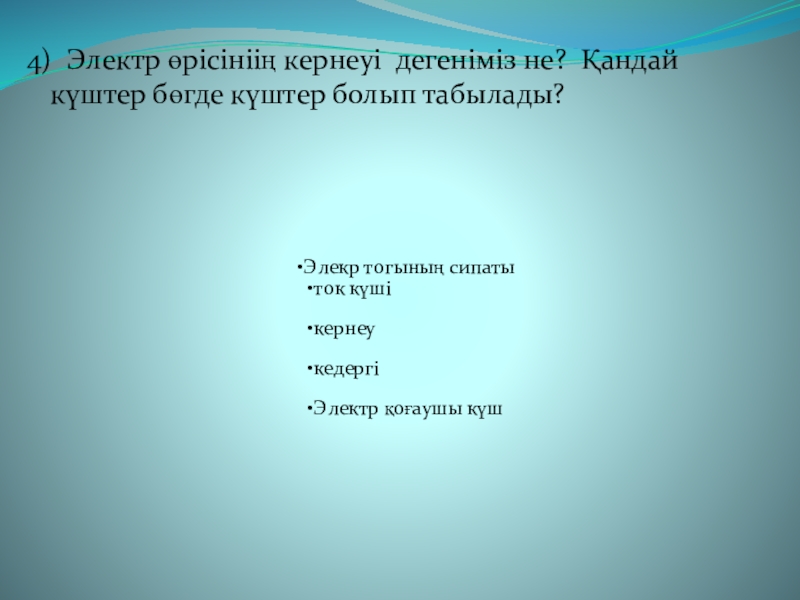

- 7. 4) Электр өрісініің кернеуі дегеніміз не? Қандай күштер бөгде күштер болып табылады?
- 8. АVЭҚК – ток қөзінің ішкі құрылысына тәуелділігін сипаттайтын шама.
- 9. Ток күші кернеуге тура
- 10. Сабақтың тақырыбы
- 11. Мақсаты: Электр тогын сипаттайтын шамаларды біле
- 12. Өткізгіштегі ток күші –потенциалдар айырмасы ,
- 13. baI U=Ток күшінің кернеуге тәуелділігі Ом заңы
- 14. Тізбектегі токқа кедергі жасайтын өткізгіштің қасиеті.Сұлбада
- 15. Меншікті кедергінің температураға тәуелділігі
- 16. Толық тізбек үшін Ом заңыRrI Аб =
- 17. A
- 18. A
- 19. AV
- 20. AV

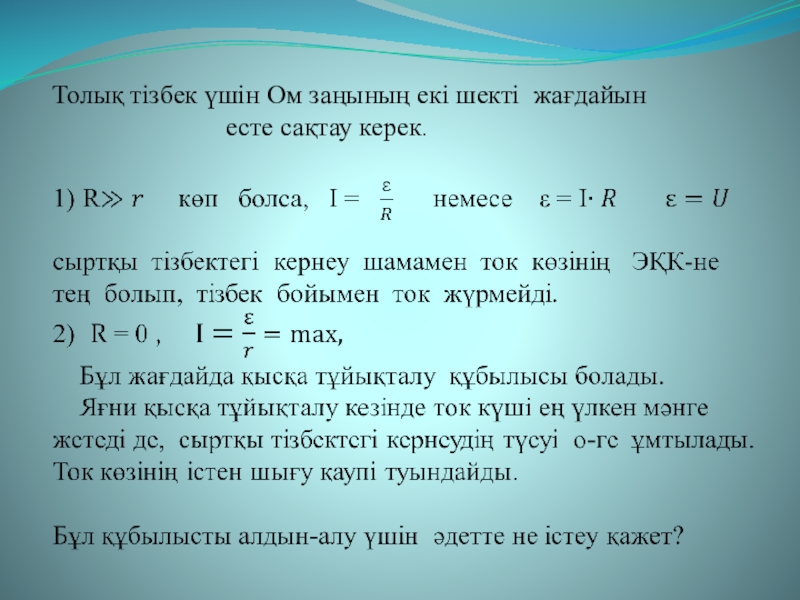

- 21. Толық тізбек үшін Ом заңының екі шекті
- 22. Ом
- 23. «Не
- 24. “Кім жылдам?”А. 6АС. ток күшінеС. металдар мен электро-литтер
- 25. Д. кернеу Д. ток күшіА. артады

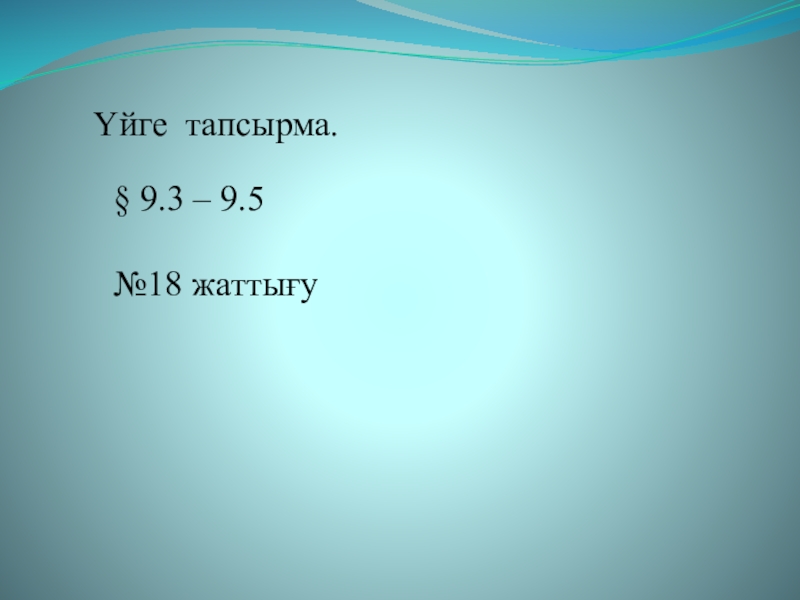

- 26. Үйге тапсырма. § 9.3 – 9.5 №18 жаттығу
Үйге берілген тапсырма 1) Электр тогы дегеніміз не? Тізбекте электр тогы болу үшін қандай шарттар орындалу қажет? Ток көздерін ата.«Не білемін?»

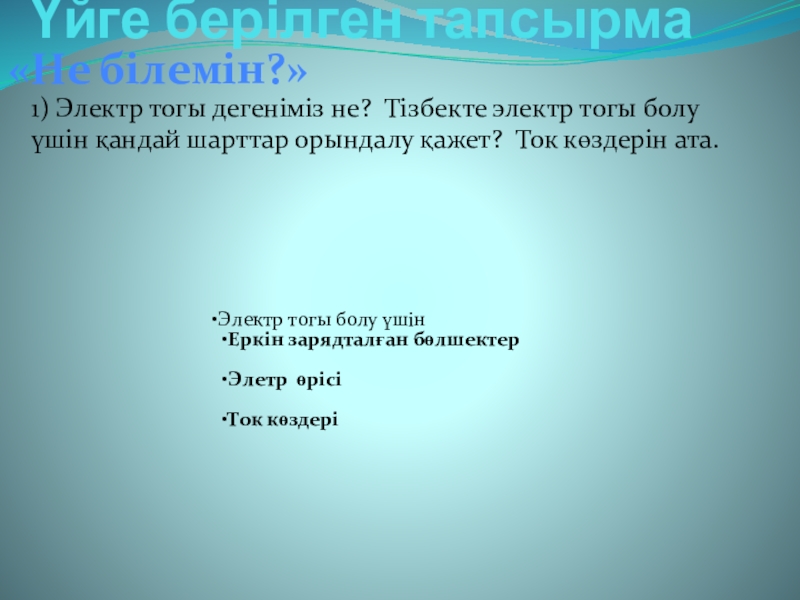

Слайд 2 Үйге берілген тапсырма
1) Электр тогы дегеніміз не? Тізбекте электр тогы
болу үшін қандай шарттар орындалу қажет? Ток көздерін ата.
«Не білемін?»
Слайд 4
2) Электр тогының әрекеттері қандай? Ток күші дегеніміз не? Электр тогын
толық сипаттау үшін енгізілген шама.

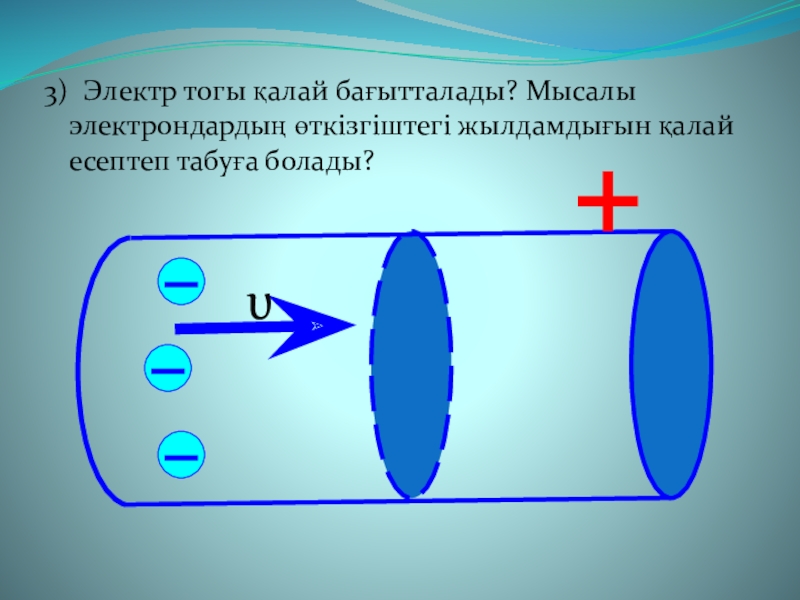

Слайд 63) Электр тогы қалай бағытталады? Мысалы электрондардың өткізгіштегі жылдамдығын қалай есептеп
табуға болады?
υ
Слайд 9 Ток күші кернеуге тура пропорцианал және
тізбек бөлігінің кедергігісіне кері пропорцианал
болады.
А. Ампер А. Вольта Г.С. Ом
Слайд 11Мақсаты: Электр тогын сипаттайтын шамаларды біле отырып, тізбек бөлігіне арналған
және толық тізбек үшін Ом заңын меңгерту.
Ом заңын білудің маңызын ұғындыру.
Ом заңын білудің маңызын ұғындыру.
Слайд 12 Өткізгіштегі ток күші –потенциалдар айырмасы , яғни кернеумен анықталады. Неғұрлым
потенциалдар айырымы үлкен болса, электр өрісінің кернеулігі көп.
Демек, зарядталған бөлшектер көбірек жылдамдық алады да, ток күшінің артқанын көрсетеді. Осы тәуелділік өткізгіштің вольт-амперлік сипаттамасы деп аталады.
I,А
U, В
1
2

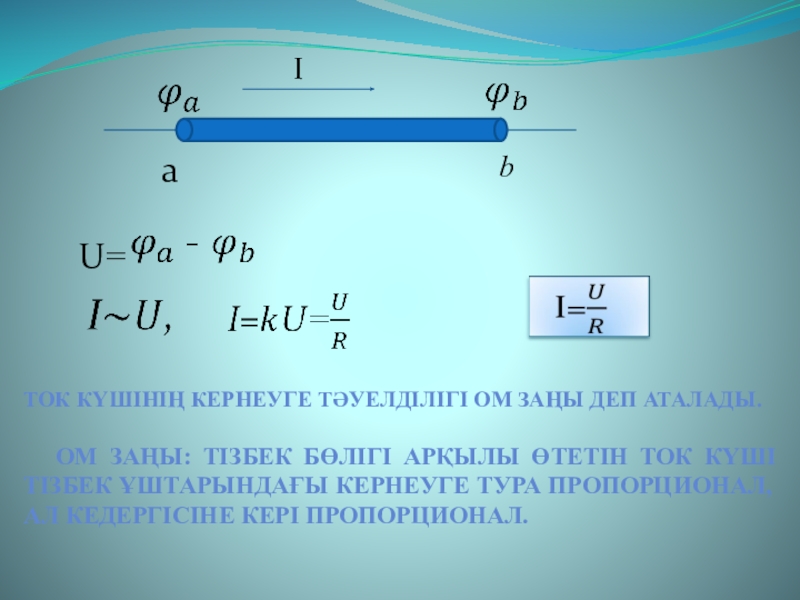

Слайд 13b
a
I
U=
Ток күшінің кернеуге тәуелділігі Ом заңы деп аталады.
Ом заңы: Тізбек бөлігі арқылы өтетін ток күші тізбек ұштарындағы кернеуге тура пропорционал, ал кедергісіне кері пропорционал.

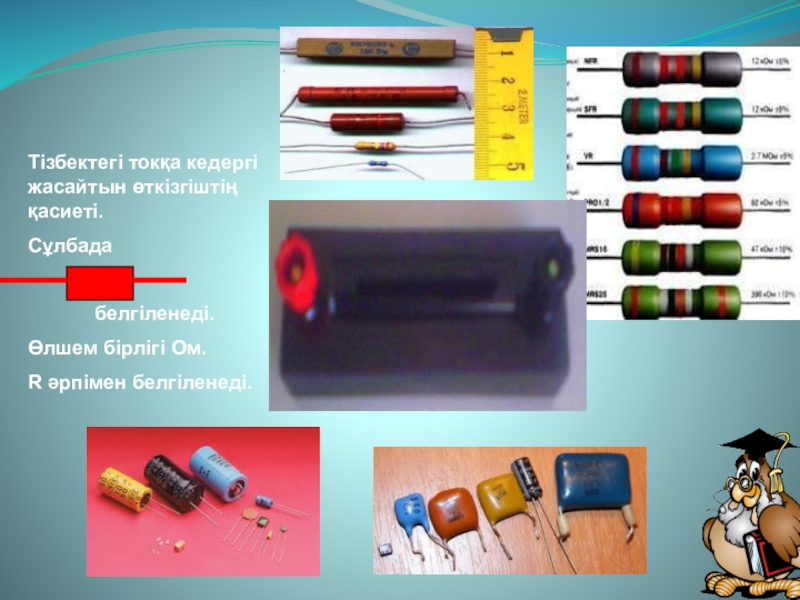

Слайд 14Тізбектегі токқа кедергі жасайтын өткізгіштің қасиеті.
Сұлбада
белгіленеді.
Өлшем бірлігі Ом.
R әрпімен белгіленеді.
Өлшем бірлігі Ом.
R әрпімен белгіленеді.
Слайд 16Толық тізбек үшін Ом заңы
R
r
I
Аб = q·ε
Аб = Аэл1 +Аэл2
немесе εq=uR q+ur q
UR =I·R және UR =I·r
R - сыртқы (тұтынушы) кедергісі
r - ток көзінің ішкі кедергісі
UR =I·R және UR =I·r
R - сыртқы (тұтынушы) кедергісі
r - ток көзінің ішкі кедергісі
Тұйық тізбектегі ток күші ток көзінің ЭҚК –нің шамасына тура пропорционал,
тізбектің ішкі және сыртқы кедергілерінің қосындысына кері пропорционал.

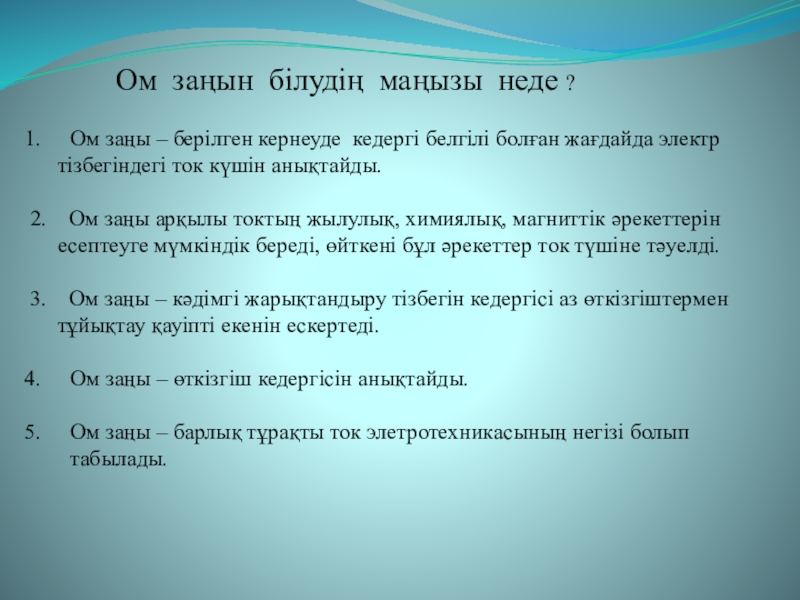

Слайд 22 Ом заңын білудің маңызы неде
?
Ом заңы – берілген кернеуде кедергі белгілі болған жағдайда электр
тізбегіндегі ток күшін анықтайды.
2. Ом заңы арқылы токтың жылулық, химиялық, магниттік әрекеттерін
есептеуге мүмкіндік береді, өйткені бұл әрекеттер ток түшіне тәуелді.
3. Ом заңы – кәдімгі жарықтандыру тізбегін кедергісі аз өткізгіштермен
тұйықтау қауіпті екенін ескертеді.
Ом заңы – өткізгіш кедергісін анықтайды.
Ом заңы – барлық тұрақты ток элетротехникасының негізі болып табылады.
Ом заңы – берілген кернеуде кедергі белгілі болған жағдайда электр
тізбегіндегі ток күшін анықтайды.
2. Ом заңы арқылы токтың жылулық, химиялық, магниттік әрекеттерін
есептеуге мүмкіндік береді, өйткені бұл әрекеттер ток түшіне тәуелді.
3. Ом заңы – кәдімгі жарықтандыру тізбегін кедергісі аз өткізгіштермен
тұйықтау қауіпті екенін ескертеді.
Ом заңы – өткізгіш кедергісін анықтайды.
Ом заңы – барлық тұрақты ток элетротехникасының негізі болып табылады.
Слайд 23 «Не білдік?»
Өткізгіштің кедергсі туралы не
білдік?
Өткізгіштің кедергісі оның температурасына тәуелді бола ма?
Тұрақты ток заңдарын ата. Анықтама бер.
Қандай тізбек тұйық немесе толық деп аталады?
Өткізгіштерді тізбектей жалғау кезіндегі белгілерді ата.
Параллель жалғағандағы белгілері қандай?
Қысқа тұйықталу кезінде тізбектегі ток күші ең үлкен мәнге ие болса да ток көзінің ұштарындағы кернеу неге 0-ге жақын?
Қысқа тұықталу кезінде үйдегі электр шамдары сөніп қалды. Неге?
Өткізгіштің кедергісі оның температурасына тәуелді бола ма?
Тұрақты ток заңдарын ата. Анықтама бер.
Қандай тізбек тұйық немесе толық деп аталады?
Өткізгіштерді тізбектей жалғау кезіндегі белгілерді ата.
Параллель жалғағандағы белгілері қандай?
Қысқа тұйықталу кезінде тізбектегі ток күші ең үлкен мәнге ие болса да ток көзінің ұштарындағы кернеу неге 0-ге жақын?
Қысқа тұықталу кезінде үйдегі электр шамдары сөніп қалды. Неге?
