Презентация, доклад на тему Электризация
Содержание
- 1. Электризация
- 2. Я мыслю, следовательно, я существую.(Декарт) Не стыдно не знать, стыдно не учиться. (Русская пословица)
- 3. Задачи урока: Обучающие: обеспечить осознанное усвоение системы
- 4. "Электричество" Повторительно - обобщающий урок по теме: Ленц Эмилий Христианович(1804-1865)Вольта Алессандро(1745-1827)Ампер Андре Мари(1775-1836)Ом Георг(1787-1854)Джоуль Джеймс Прескотт(1818-1889)
- 5. Что называют силой тока?
- 6. Что называют напряжением?
- 7. Сформулируйте закон Ома I=U/RU=I RR=U/I
- 8. Какое соединение потребителей называется последовательным?
- 9. Слайд 9

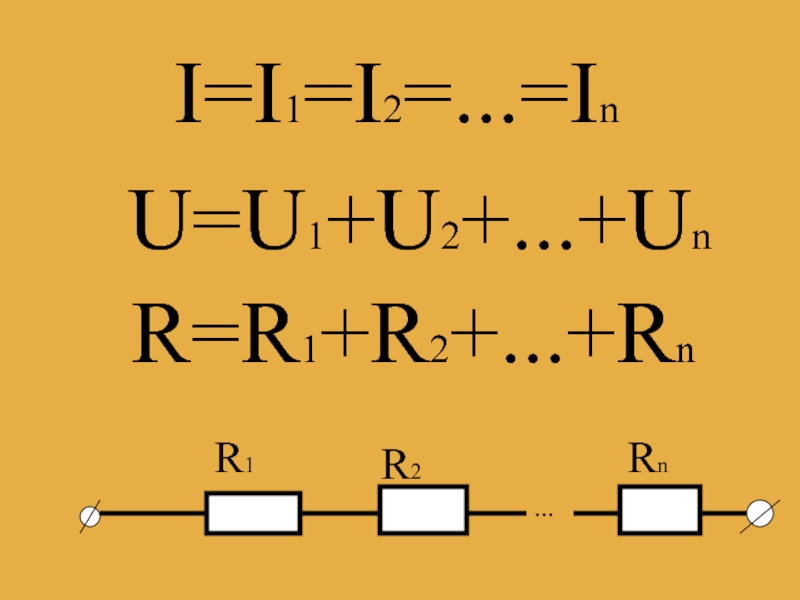

- 10. I=I1=I2=...=InU=U1+U2+...+UnR=R1+R2+...+Rn...R1R2Rn
- 11. Как находится общее сопротивление последовательносоединенных проводников, когда они одинаковые?
- 12. Какое соединение проводников называется параллельным?
- 13. Слайд 13

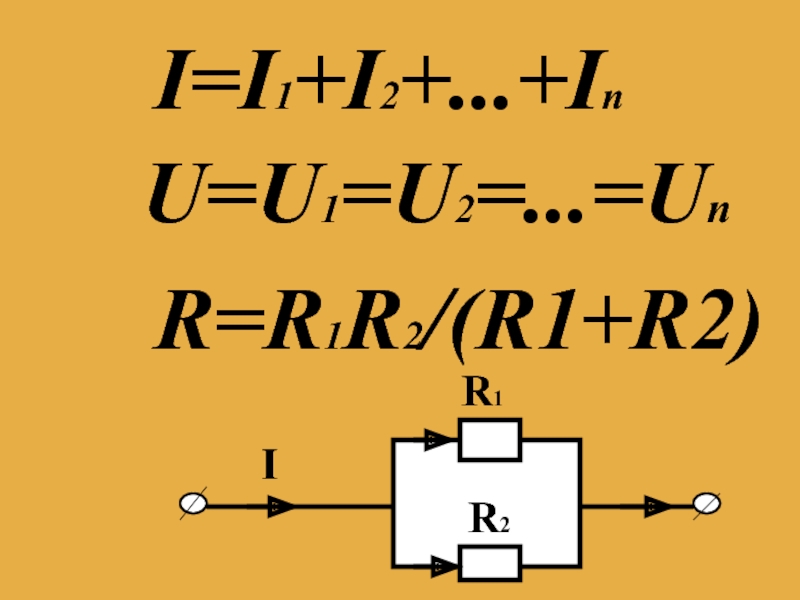

- 14. I=I1+I2+...+InU=U1=U2=...=UnR=R1R2/(R1+R2)R1R2I

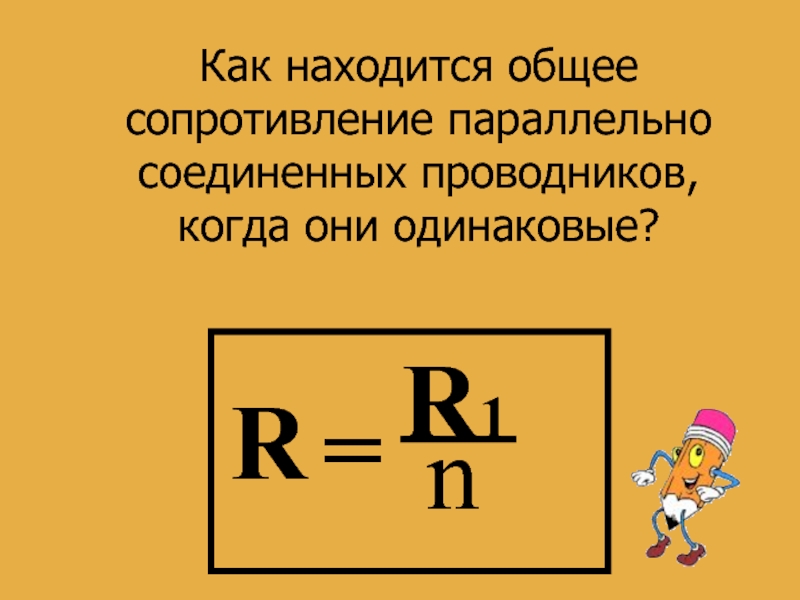

- 15. Как находится общее сопротивление параллельносоединенных проводников, когда они одинаковые?

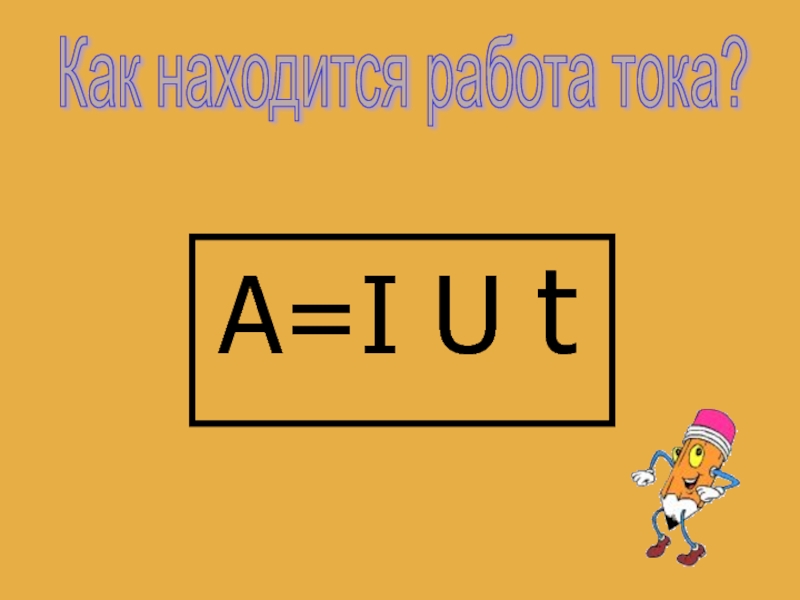

- 16. Как находится работа тока?
- 17. Как находится мощность тока?
- 18. «Опыт! Опыт!»
- 19. 1. На столе находятся источник тока,
- 20. Закончить формулу А=I2…tR1.2.P=I…U3.PU=2…R4.А=U2R…t5.А=…UtI6.P=I
- 21. найдите ошибку
- 22. VR1R2Данное соединение двух проводников является параллельным

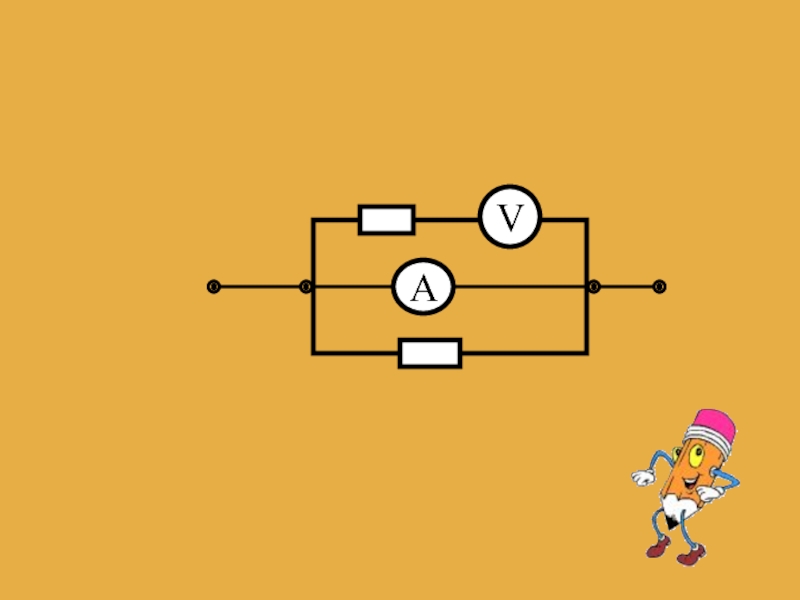

- 23. RAV
- 24. АI=0,5 AR=2 OмVU=2В

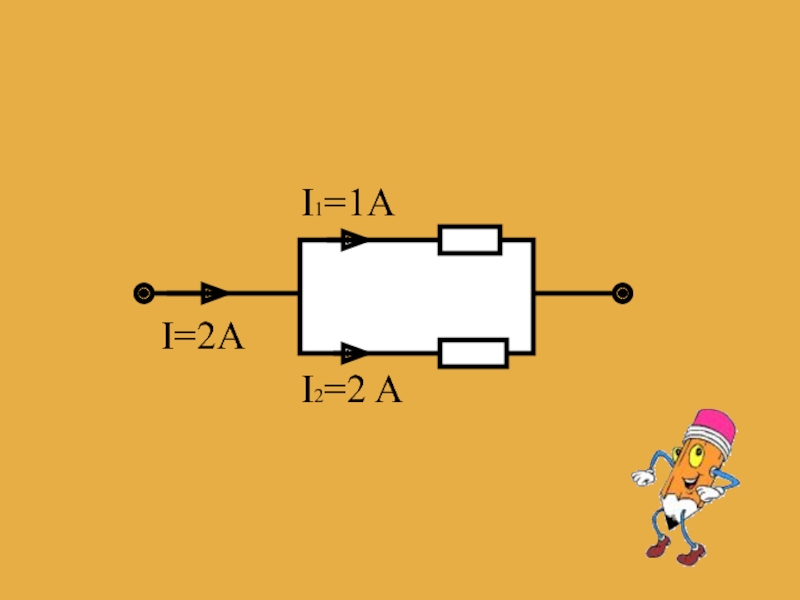

- 25. I=2AI1=1AI2=2 A
- 26. U1=4 BU2=4 B1 Oм2 Ом

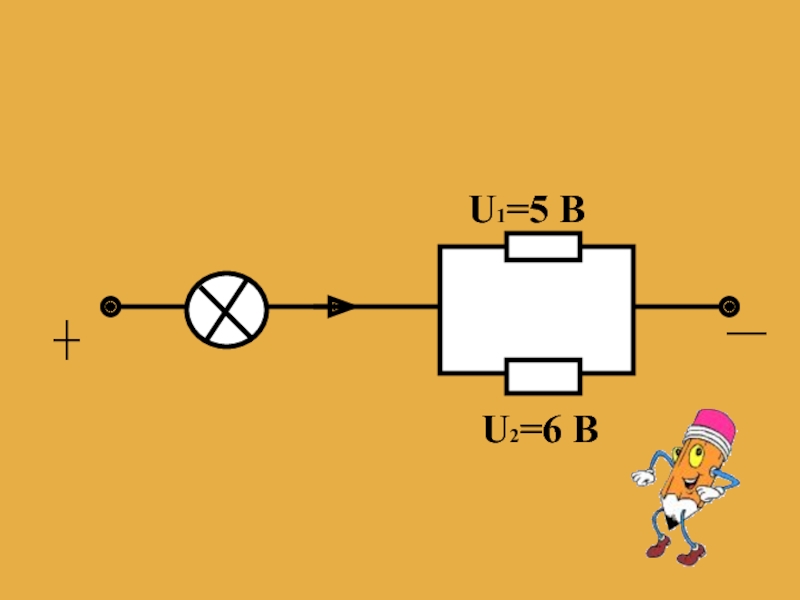

- 27. U1=5 BU2=6 B
- 28. VА

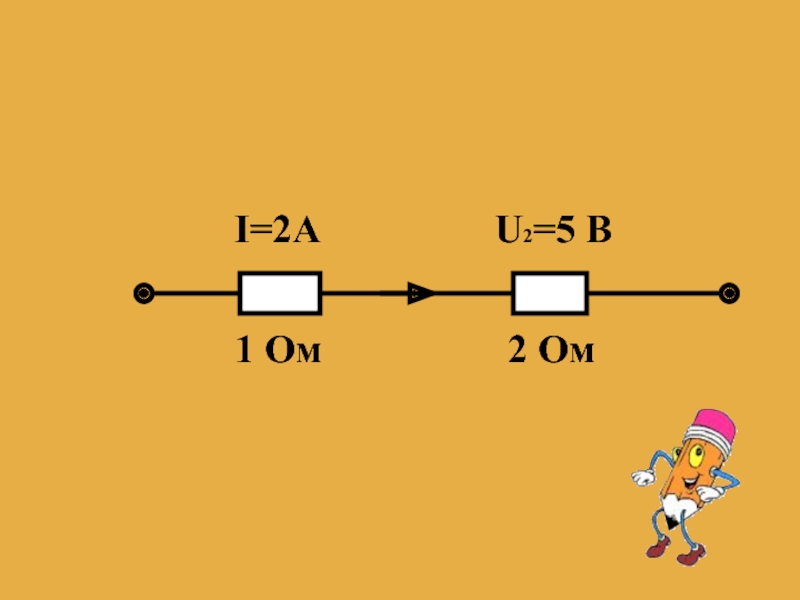

- 29. I=2АU2=5 B1 Oм2 Ом
- 30. Решаем устно

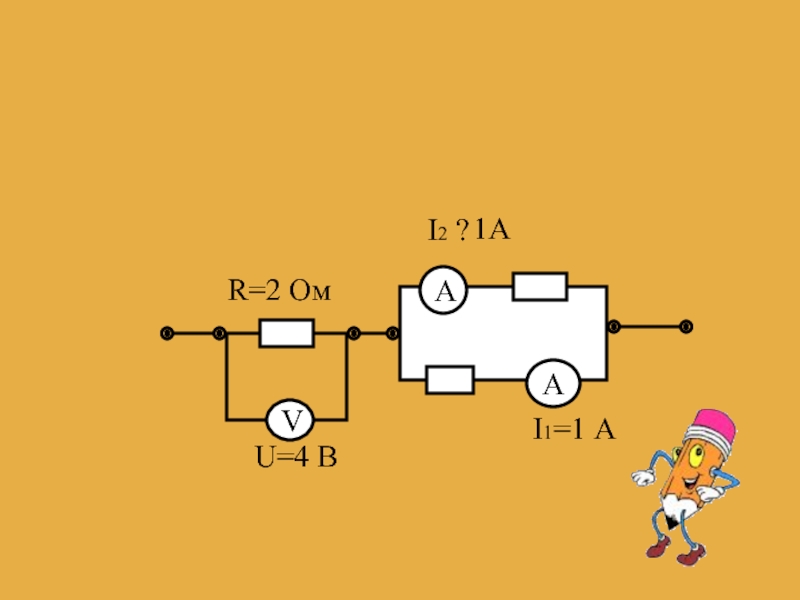

- 31. VААR=2 ОмU=4 ВI1=1 АI2 ?1А

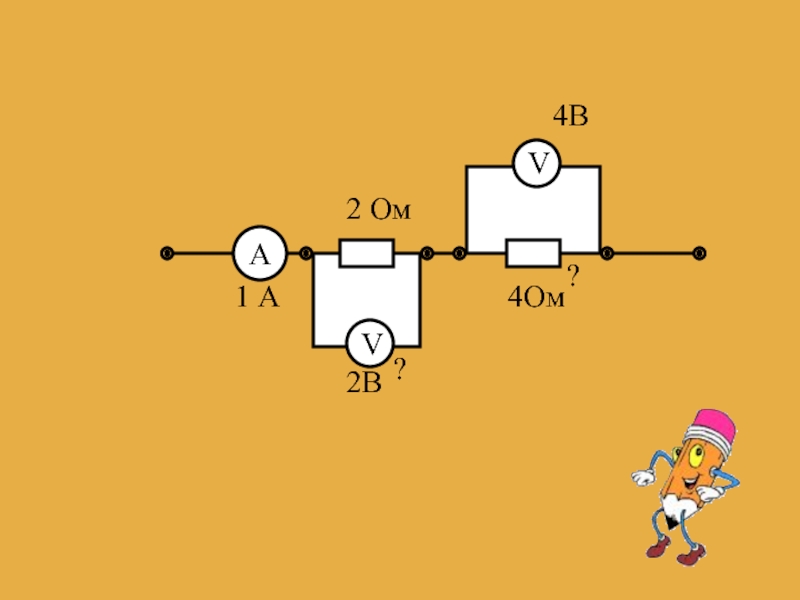

- 32. V2 Ом1 А??V4В2В4ОмА

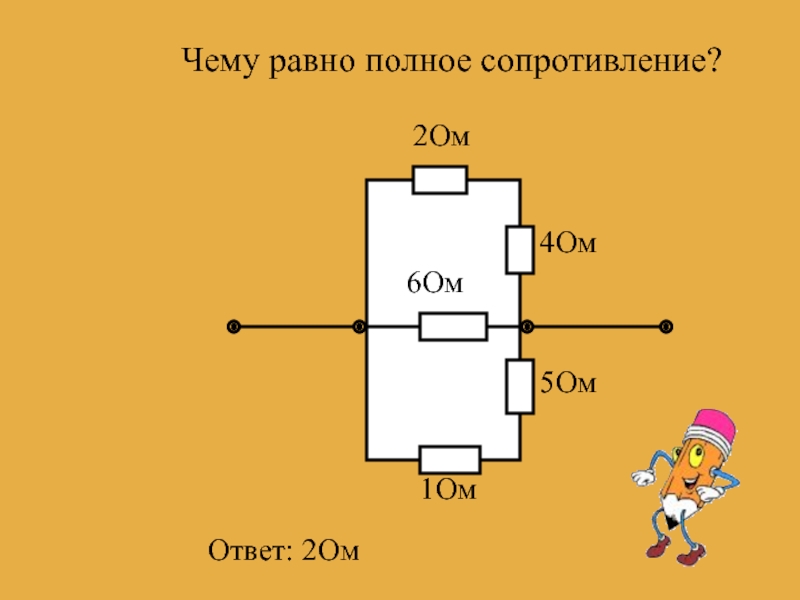

- 33. Чему равно полное сопротивление?2Ом4Ом6Ом1Ом5ОмОтвет: 2Ом
- 34. 10 Ом10 Ом20 Ом10 Ом10 ОмОтвет: 15 Ом

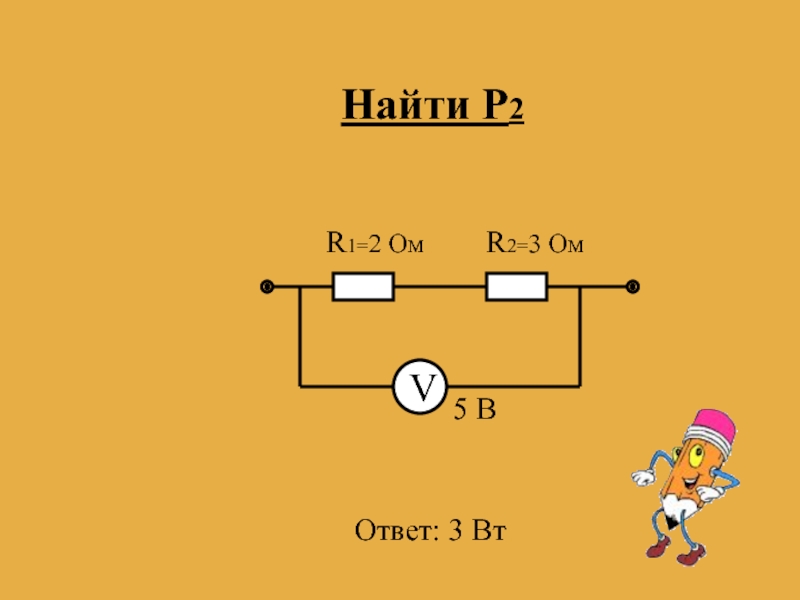

- 35. VR1=2 ОмR2=3 Ом5 ВНайти Р2Ответ: 3 Вт
- 36. Слайд 36
- 37. САМОСТОЯТЕЛЬНО А12345АВ2 АЧему равно напряжение на концах
- 38. А12345АВ2 АПлан1 Находим напряжение U12 U1=U2,33Находим силу
- 39. 2 Ом0,5 АV3 Ом4,5 Ва) 1 В;
- 40. Какой главный способ защиты от ЧП?Самому не стать его причиной.
- 41. кроссворд
- 42. кроссворд
- 43. кроссворд
- 44. кроссворд
- 45. кроссворд
- 46. кроссворд
- 47. кроссворд
- 48. кроссворд
- 49. кроссворд
- 50. кроссворд
- 51. кроссворд
- 52. кроссворд
- 53. кроссворд
- 54. кроссворд
- 55. Домашнее задание Тест на тему «Электричество»
- 56. Люблю задачи Я1. Какое количество электричества протекает
- 57. Идти, не сгибаясь, Идти до конца, Идти,
- 58. Вот и уроку конец, а кто работал – МОЛОДЕЦ!
- 59. Определите мощность, потребляемую лампой Л2,если сопротивления ламп
- 60. Дано:Rл1=Rл2=R1=R2=Iл1=Pл2?6 Ом5 Ом3 Ом20 Ом1 АUл1= I1= I=R2,л2=U2=Uл2=Pл2=6 В2 А3 А4 Ом12 В28,8 Вт
Я мыслю, следовательно, я существую.(Декарт) Не стыдно не знать, стыдно не учиться. (Русская пословица)
Слайд 2Я мыслю, следовательно, я существую.(Декарт) Не стыдно не знать, стыдно не учиться.
(Русская пословица)
Слайд 3Задачи урока:
Обучающие: обеспечить осознанное усвоение системы знаний учащихся по теме;
Развивающие:
развивать приемы мышления (синтез, анализ, систематизация, формулирование выводов, классифицировать изученные факты и понятия);
Воспитательные: воспитывать настойчивость, упорство.
Воспитательные: воспитывать настойчивость, упорство.
Слайд 4"Электричество"
Повторительно - обобщающий урок по теме:
Ленц Эмилий Христианович
(1804-1865)
Вольта Алессандро
(1745-1827)
Ампер
Андре Мари
(1775-1836)
Ом Георг
(1787-1854)
Джоуль Джеймс Прескотт
(1818-1889)

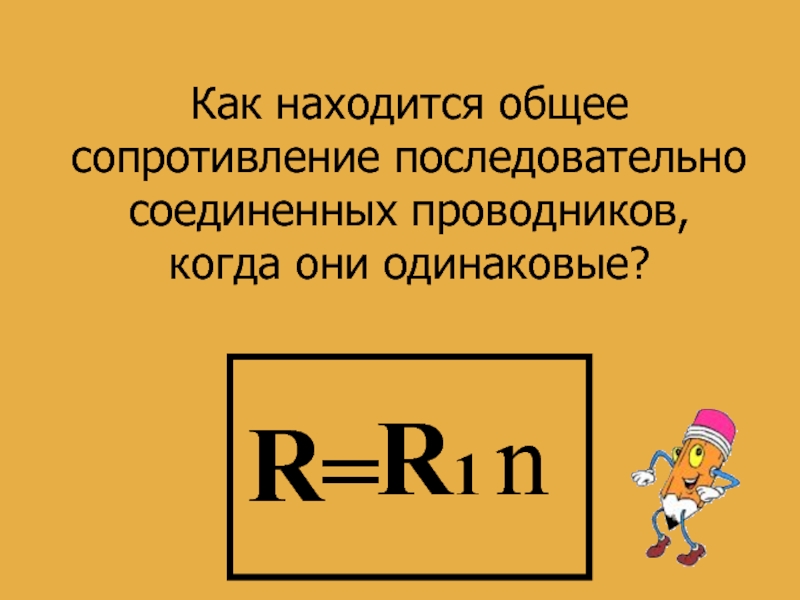

Слайд 11Как находится общее сопротивление последовательно
соединенных проводников, когда они одинаковые?
Слайд 19 1. На столе находятся источник тока, вольтметр, 2 проволочных резистора,
амперметр, соединительные провода и выключатель. Собрать электрическую цепь и сделать вывод о значении силы тока в разных участках цепи при последовательном соединении проводников.
Даны источник тока, ключ, проволочный резистор, реостат, амперметр, вольтметр, соединительные провода. Исследуйте зависимость силы тока от напряжения Постройте график .

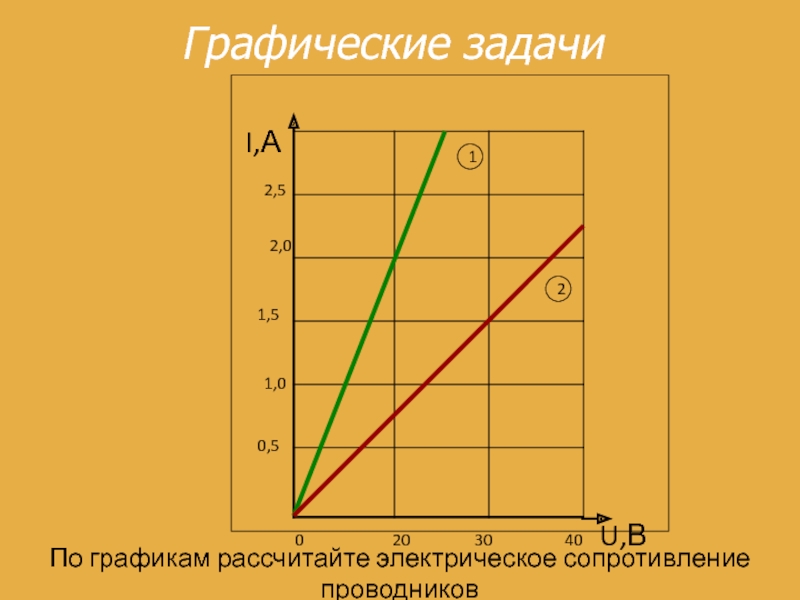

Слайд 36
0
20 30 40 U,В
I,А
0,5
1,0
2,0
1,5
2,5
По графикам рассчитайте электрическое сопротивление проводников
1
2
Графические задачи

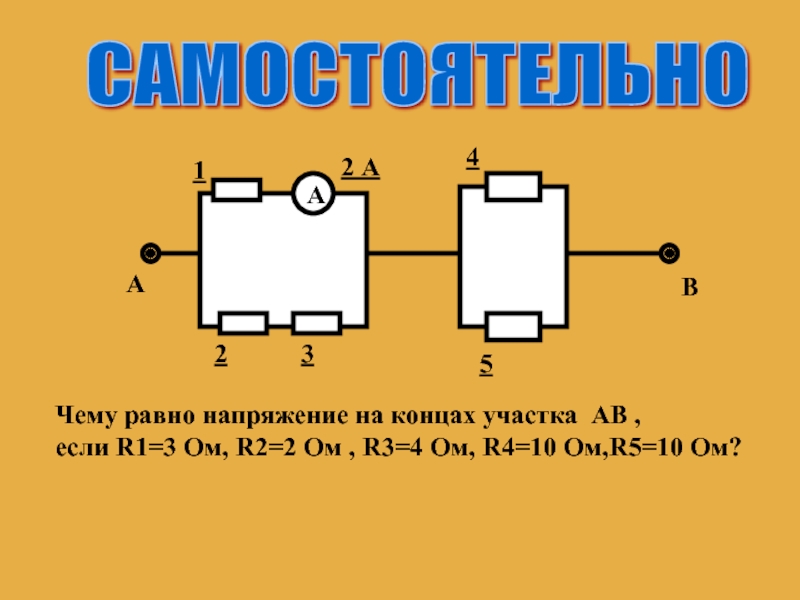

Слайд 37САМОСТОЯТЕЛЬНО
А
1
2
3
4
5
А
В
2 А
Чему равно напряжение на концах участка АВ ,
если
R1=3 Ом, R2=2 Ом , R3=4 Ом, R4=10 Ом,R5=10 Ом?
Слайд 38
А
1
2
3
4
5
А
В
2 А
План
1 Находим напряжение U1
2 U1=U2,3
3
Находим силу тока I2,3
4 Находим силу
тока I
5 Находим сопротивление R4,5
6 Находим напряжение U4,5
7 Находим напряжение U
6 В
6 В
1 А
3 А
5 Ом
15 В
21 В

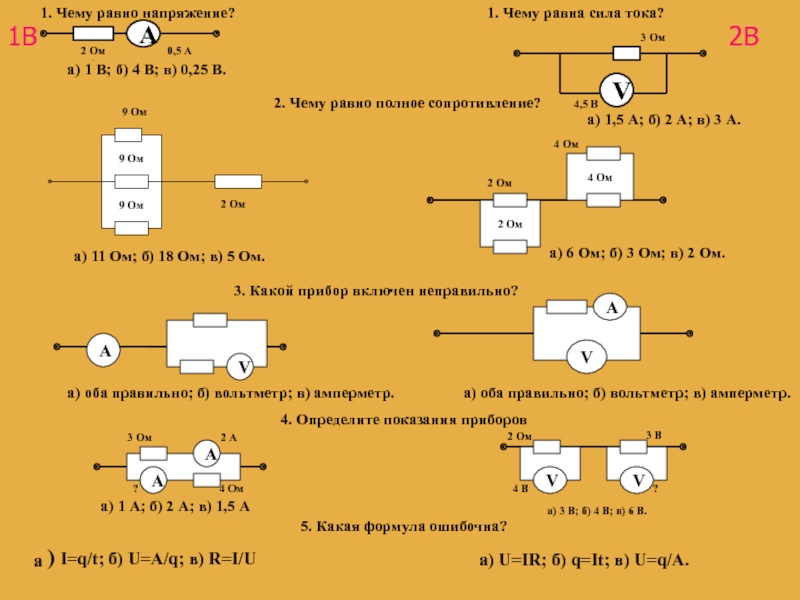

Слайд 392 Ом
0,5 А
V
3 Ом
4,5 В
а) 1 В; б) 4 В; в)
0,25 В.
а) 1,5 А; б) 2 А; в) 3 А.
1. Чему равно напряжение?
1. Чему равна сила тока?
А
2. Чему равно полное сопротивление?
9 Ом
9 Ом
9 Ом
2 Ом
а) 11 Ом; б) 18 Ом; в) 5 Ом.
2 Ом
4 Ом
2 Ом
4 Ом
а) 6 Ом; б) 3 Ом; в) 2 Ом.
3. Какой прибор включен неправильно?
А
V
а) оба правильно; б) вольтметр; в) амперметр.
А
V
а) оба правильно; б) вольтметр; в) амперметр.
4. Определите показания приборов
А
3 Ом
2 А
А
4 Ом
?
а) 1 А; б) 2 А; в) 1,5 А
V
V
2 Ом
4 В
3 В
?
а) 3 В; б) 4 В; в) 6 В.
5. Какая формула ошибочна?
) I=q/t; б) U=A/q; в) R=I/U
а
а) U=IR; б) q=It; в) U=q/A.
1В
2В
Слайд 56Люблю задачи Я
1. Какое количество электричества протекает в катушке гальванометра, включенного
в цепь на 2 мин, если сила тока в цепи 12 мА ?
2. При напряжении 1,2кВ сила тока в одной из секций телевизора 50 мА. Чему равно сопротивление цепи этой секции?
3. В спирали электронагревателя, изготовленного из никелиновой проволоки площадью поперечного сечения 0.1 мм2, при напряжении 220В сила тока 4А. Какова длина проволоки?
4. Электрическая плитка при силе тока 5А за 30 мин потребляет 1080 кДж энергии. Рассчитайте сопротивление плитки.
2. При напряжении 1,2кВ сила тока в одной из секций телевизора 50 мА. Чему равно сопротивление цепи этой секции?
3. В спирали электронагревателя, изготовленного из никелиновой проволоки площадью поперечного сечения 0.1 мм2, при напряжении 220В сила тока 4А. Какова длина проволоки?
4. Электрическая плитка при силе тока 5А за 30 мин потребляет 1080 кДж энергии. Рассчитайте сопротивление плитки.
Слайд 57Идти, не сгибаясь, Идти до конца, Идти, улыбаясь, И в поте лица. Идти, что отпущено, Надо
прожить.
Идти, не стремясь
По течению плыть.
Пешком иль иначе –
Преграды смести.
Идти – это значит
До цели дойти.

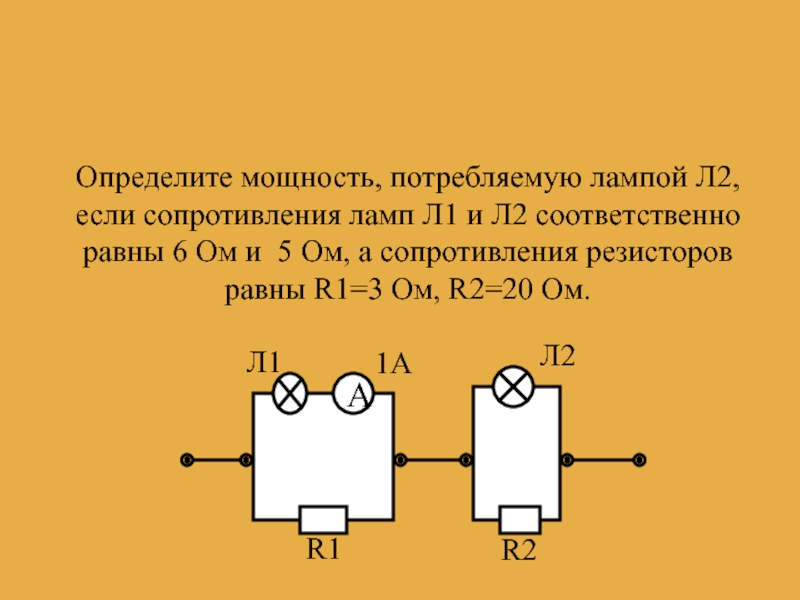

Слайд 59Определите мощность, потребляемую лампой Л2,
если сопротивления ламп Л1 и Л2 соответственно
равны
6 Ом и 5 Ом, а сопротивления резисторов
равны R1=3 Ом, R2=20 Ом.
равны R1=3 Ом, R2=20 Ом.
А
Л1
Л2
R1
R2
1А

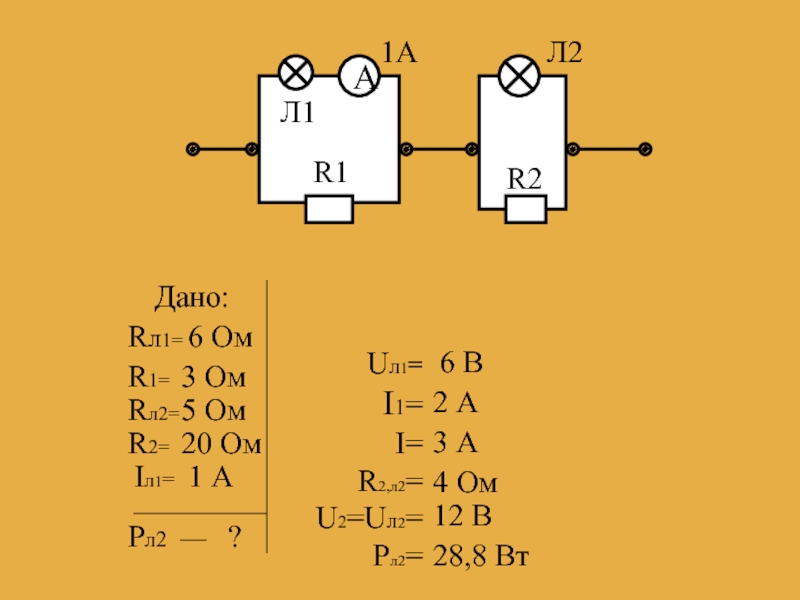

Слайд 60Дано:
Rл1=
Rл2=
R1=
R2=
Iл1=
Pл2
?
6 Ом
5 Ом
3 Ом
20 Ом
1 А
Uл1=
I1=
I=
R2,л2=
U2=Uл2=
Pл2=
6 В
2 А
3 А
4
Ом
12 В
28,8 Вт
