Презентация, доклад на тему Электрическое сопротивление. Закон Ома
Содержание
- 1. Электрическое сопротивление. Закон Ома
- 2. Что такое электрический ток и какие величины его характеризуют?Систематизируем наши знания с помощью таблицы.
- 3. Что собой представляет электрический ток в проводниках?Встречаются
- 4. Электрический ток – это упорядоченное движение заряженных
- 5. ----Причина препятствия току – столкновения электронов с ионами кристаллической решетки, друг с другом.---
- 6. Электрическое сопротивление (R) – свойство проводника ограничивать
- 7. 1 мОм = 0,001 Ом = 1•10-3
- 8. Вопрос первый: Как зависит сила тока в
- 9. График зависимости силы тока от напряженияСила тока

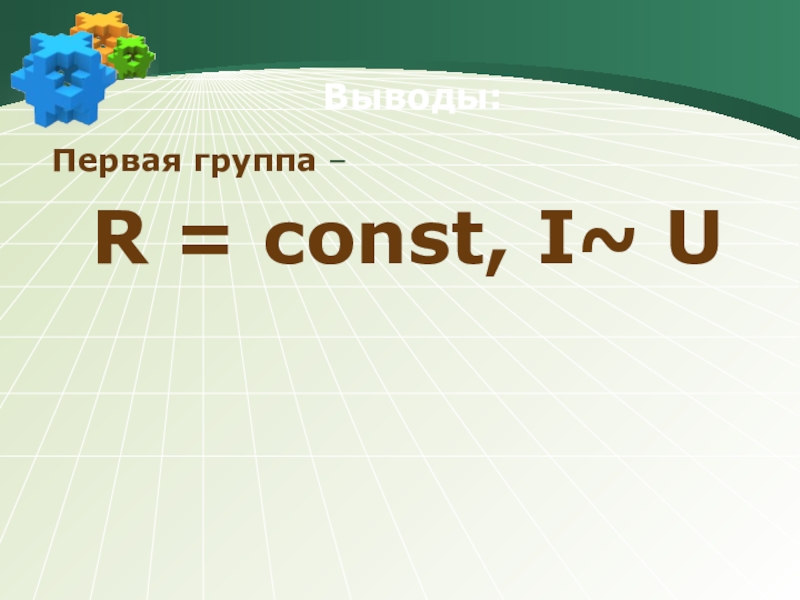

- 10. Выводы:Первая группа – R = const, I~ U
- 11. Вопрос второй: Как зависит сила тока
- 12. Зависимость силы тока от сопротивленияСила тока обратно пропорциональна сопротивлениюГрафик – ветвь гиперболы I,АR,Ом0321125R↑, I↓

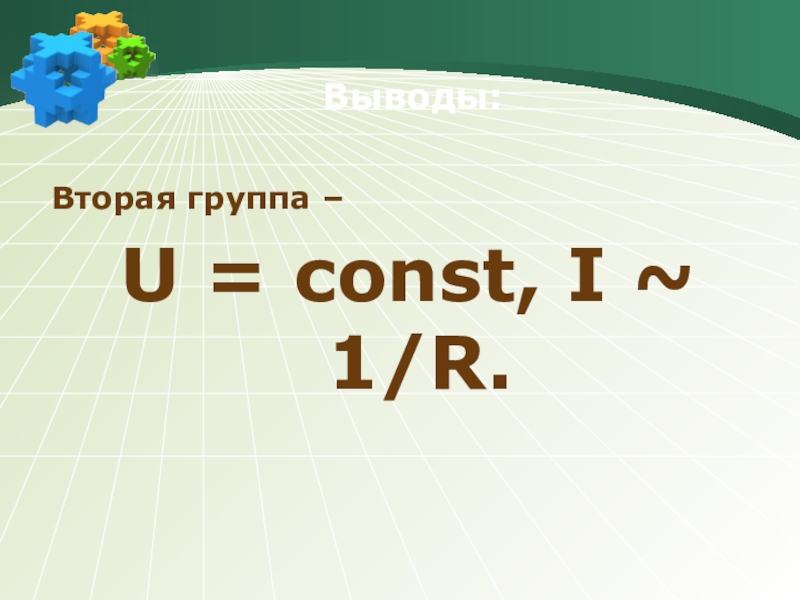

- 13. Выводы:Вторая группа – U = const, I ~ 1/R.
- 14. Тогда сможем записать
- 15. Закон Ома для участка цепиМатематическая запись закона: I=U/R
- 16. Закон Ома для участка цепи Сила

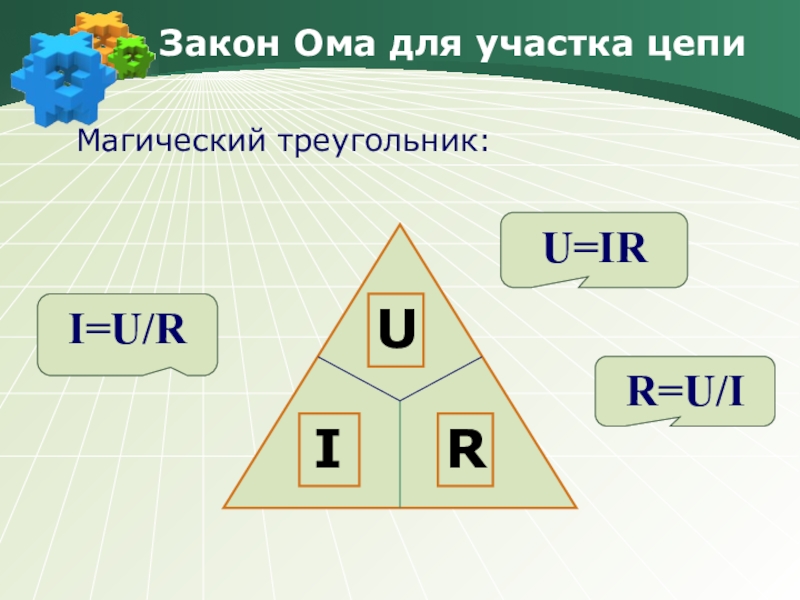

- 17. Закон Ома для участка цепиМагический треугольник: I=U/RR=U/IU=IR
- 18. Ом Георг Симон (1787 – 1854) –
- 19. Значение закона Ома Закон Ома определяет силу
- 20. Решим задачуНа рисунке изображены графики зависимости силы
- 21. I вариантII вариантVАI=5AR=22ОмVАU=6BR=2Ом1. По данным приведенным на

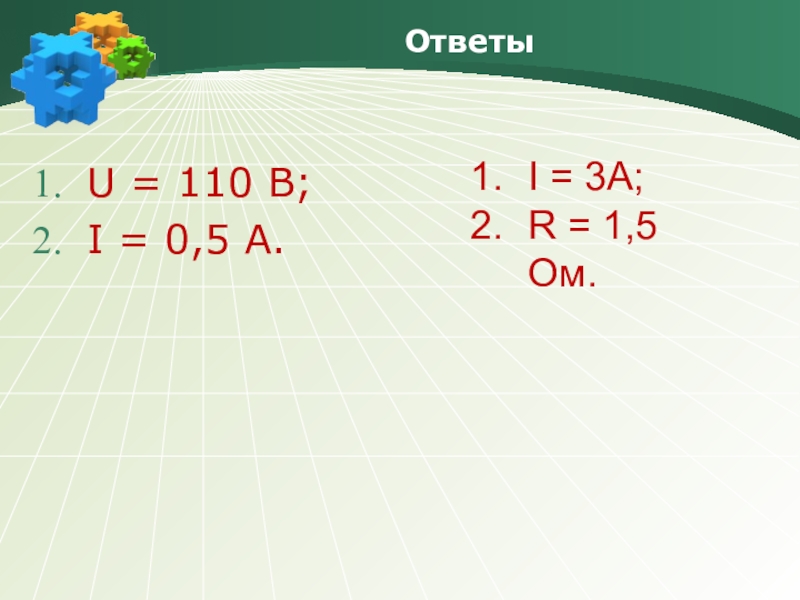

- 22. Ответы U = 110 B;I = 0,5 A.I = 3A;R = 1,5 Ом.

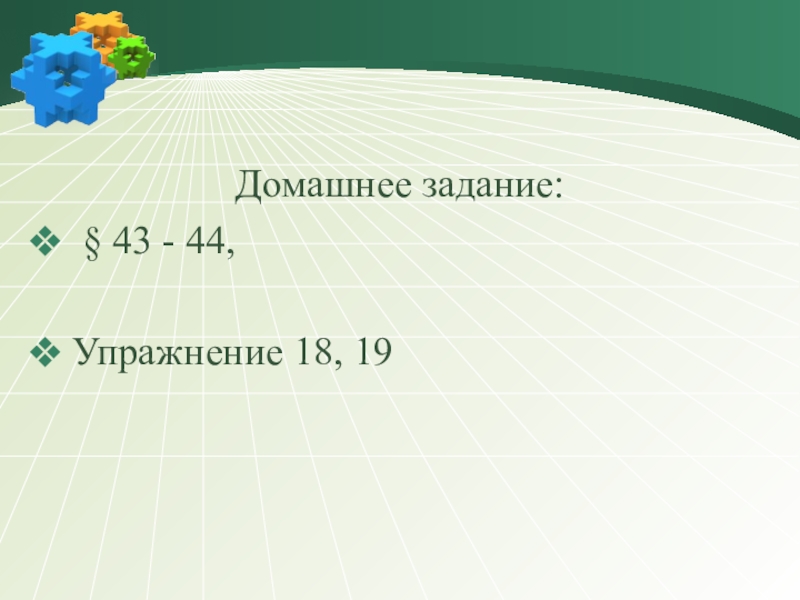

- 23. Домашнее задание: § 43 - 44, Упражнение 18, 19

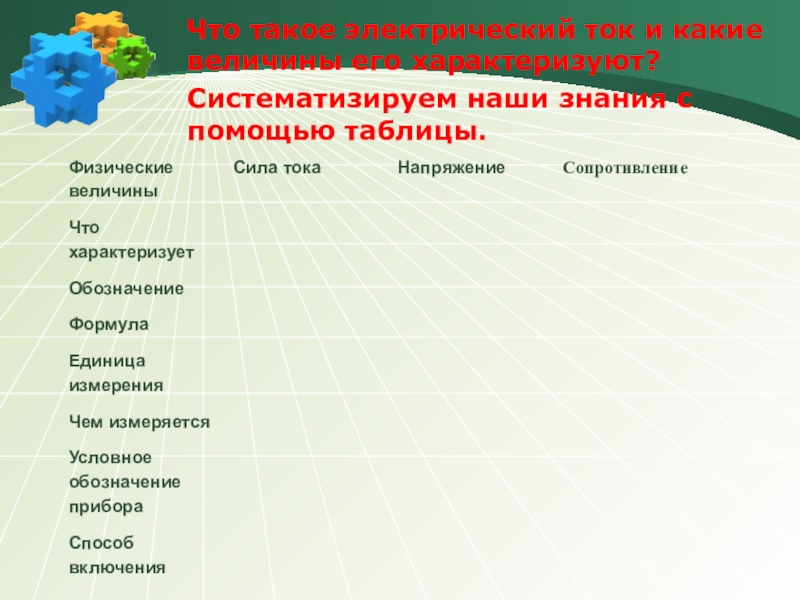

Слайд 2Что такое электрический ток и какие величины его характеризуют?
Систематизируем наши знания
Слайд 3
Что собой представляет электрический ток в проводниках?
Встречаются ли препятствия на пути
Одинаковое ли препятствие движению электронов будут создавать различные металлы?

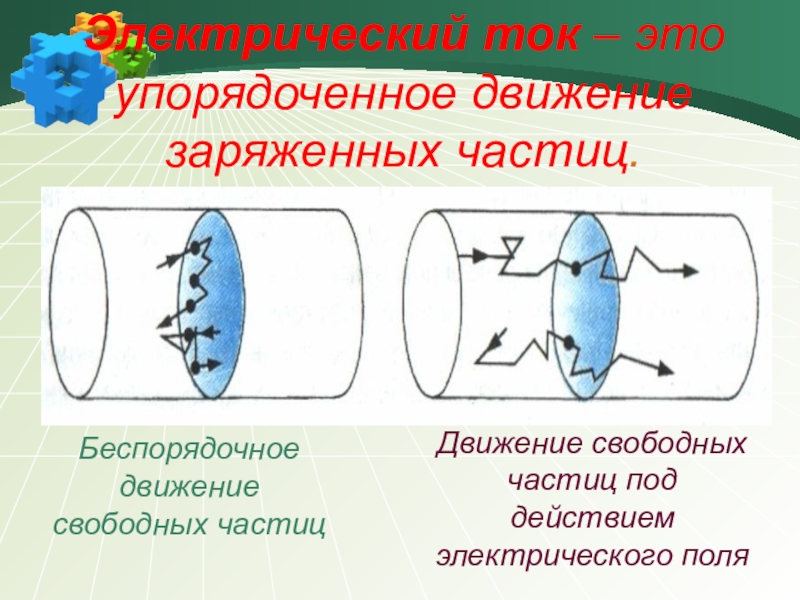

Слайд 4Электрический ток – это упорядоченное движение заряженных частиц.
Беспорядочное движение свободных частиц
Движение
Слайд 5-
-
-
-

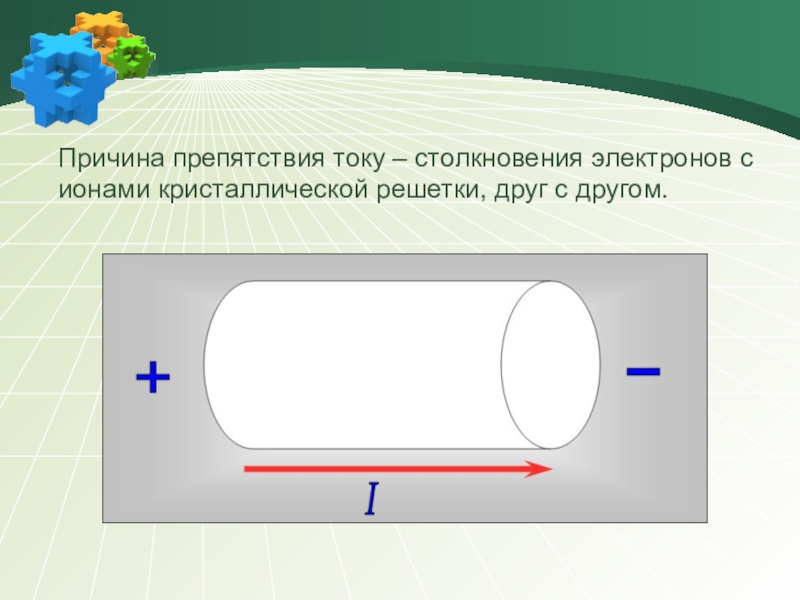

Причина препятствия току – столкновения электронов с ионами кристаллической решетки, друг
-
-
-

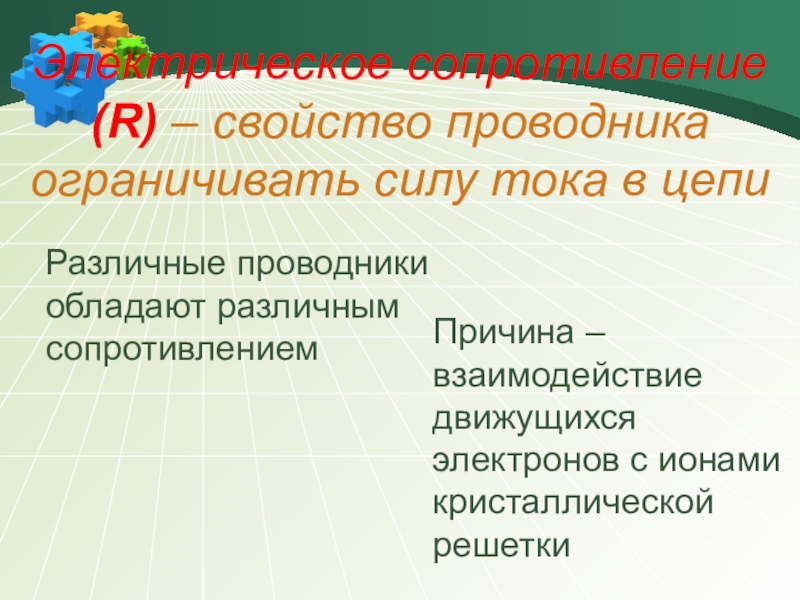

Слайд 6Электрическое сопротивление (R) – свойство проводника ограничивать силу тока в цепи
Различные проводники обладают различным сопротивлением
Причина – взаимодействие движущихся электронов с ионами кристаллической решетки
Слайд 7
1 мОм = 0,001 Ом = 1•10-3 Ом
1 кОм = 1
1 МОм = 1 000 000 Ом = 1•106 Ом

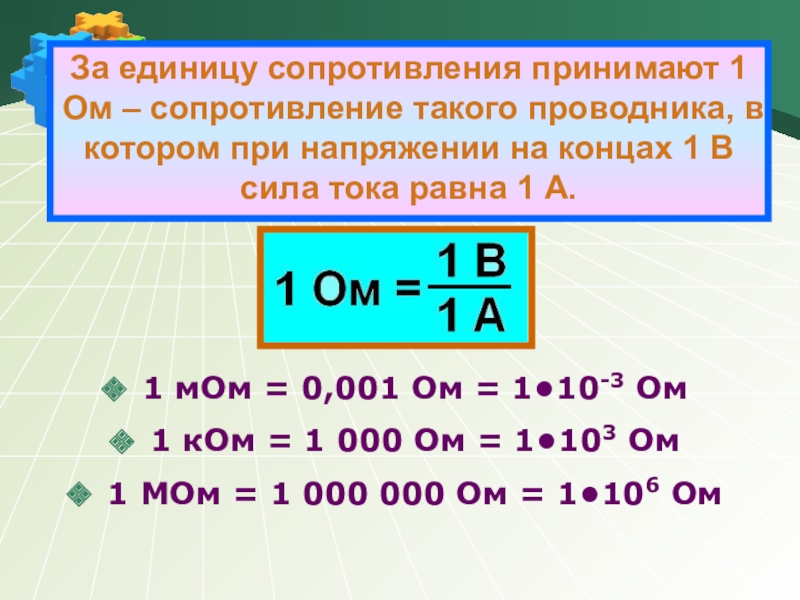

За единицу сопротивления принимают 1 Ом – сопротивление такого проводника, в котором при напряжении на концах 1 В сила тока равна 1 А.
Слайд 8Вопрос первый: Как зависит сила тока в цепи от напряжения при постоянном

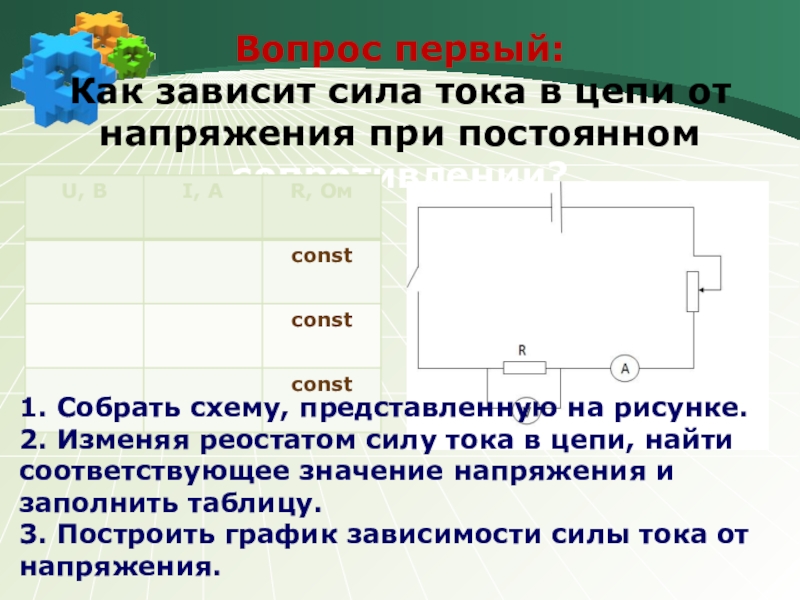

1. Собрать схему, представленную на рисунке.
2. Изменяя реостатом силу тока в цепи, найти соответствующее значение напряжения и заполнить таблицу.
3. Построить график зависимости силы тока от напряжения.

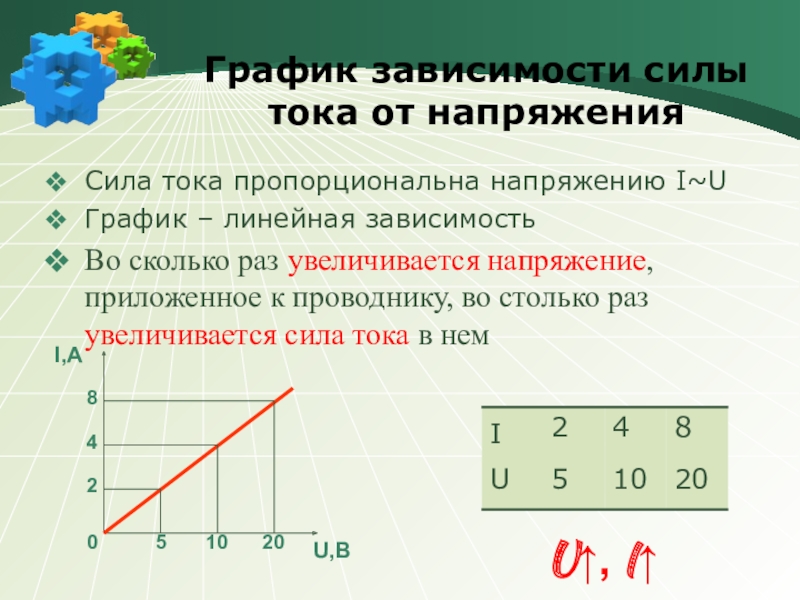

Слайд 9График зависимости силы тока от напряжения
Сила тока пропорциональна напряжению I~U
График –
Во сколько раз увеличивается напряжение, приложенное к проводнику, во столько раз увеличивается сила тока в нем
I,А
U,В
2
4
8
5
10
20
0
U↑, I↑
Слайд 11Вопрос второй: Как зависит сила тока в цепи от сопротивления при
1. Собрать схему, представленную на рисунке.
2. Изменяя сопротивление участка цепи R, найти соответствующую силу тока и заполнить таблицу.
3. Построить график зависимости силы тока от сопротивления.
Слайд 12Зависимость силы тока от сопротивления
Сила тока обратно пропорциональна сопротивлению
График – ветвь
I,А
R,Ом
0
3
2
1
1
2
5
R↑, I↓
Слайд 16Закон Ома для участка цепи
Сила тока в участке
Слайд 18
Ом Георг Симон (1787 – 1854) – немецкий физик, член –
Слайд 19

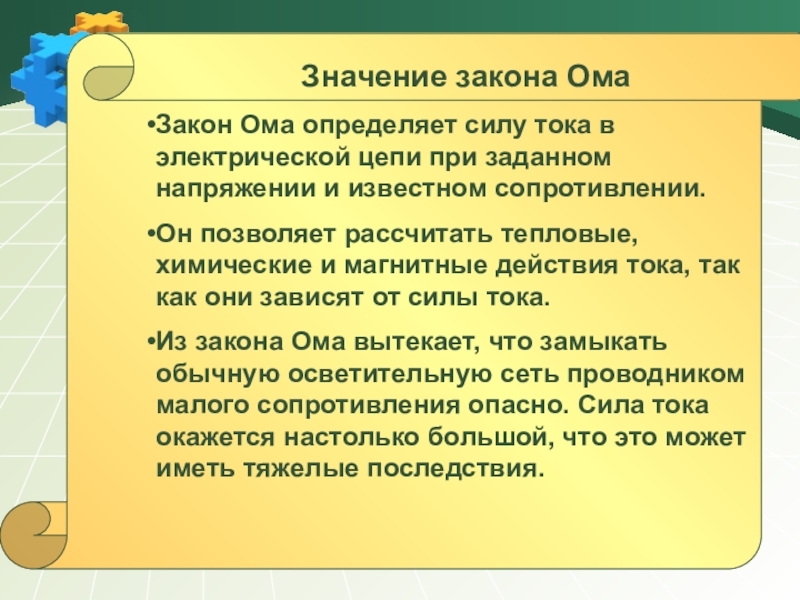

Значение закона Ома
Закон Ома определяет силу тока в электрической цепи
Он позволяет рассчитать тепловые, химические и магнитные действия тока, так как они зависят от силы тока.
Из закона Ома вытекает, что замыкать обычную осветительную сеть проводником малого сопротивления опасно. Сила тока окажется настолько большой, что это может иметь тяжелые последствия.
Слайд 20Решим задачу

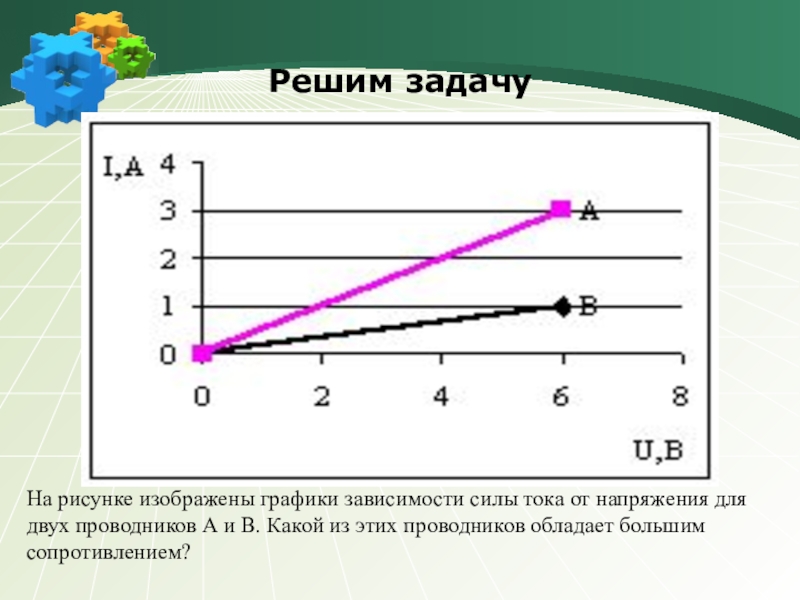

На рисунке изображены графики зависимости силы тока от напряжения для
Слайд 21I вариант
II вариант
V
А
I=5A
R=22Ом
V
А
U=6B
R=2Ом
1. По данным приведенным на
рисунке определите показания
вольтметра.
1.
рисунке определите показания
амперметра.
2. Лампа рассчитана на
напряжение 6В и силу тока 4 А.
Каково сопротивление лампы?
2. Лампа рассчитана на
напряжение 127 В, имеет
сопротивление 254 Ом.
Вычислите силу тока в лампе.
