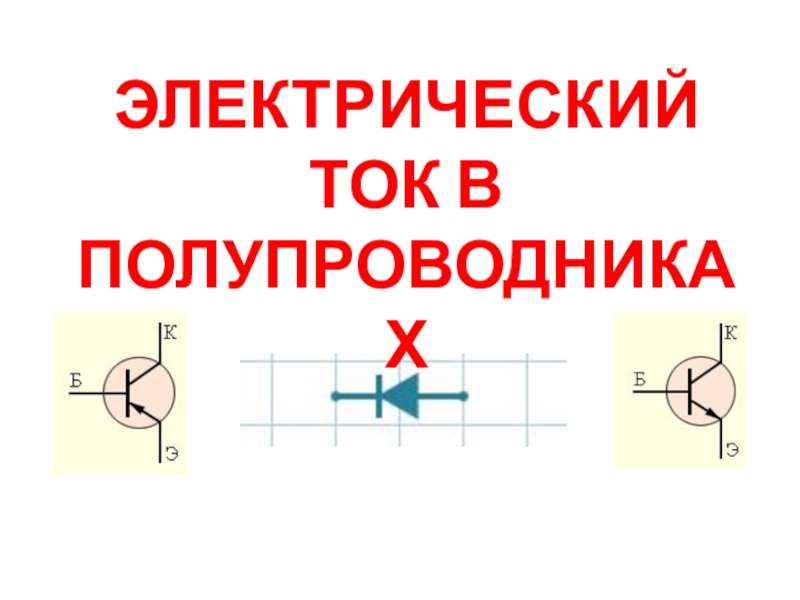

Слайд 1ЭЛЕКТРИЧЕСКИЙ ТОК В ПОЛУПРОВОДНИКАХ

ЭЛЕКТРИЧЕСКИЙ ТОК В ПОЛУПРОВОДНИКАХ

Слайд 2Зависимость сопротивления от температуры металлов и полупроводников отличается
t
R

Зависимость сопротивления от температуры металлов и полупроводников отличаетсяtR

Слайд 3Зависимость сопротивления полупроводников от температуры используется в терморезисторах. При повышении температуры

разрываются связи, повышается концентрация носителей зарядов и уменьшается сопротивление.
Зависимость сопротивления полупроводников от температуры используется в терморезисторах. При повышении температуры разрываются связи, повышается концентрация носителей зарядов

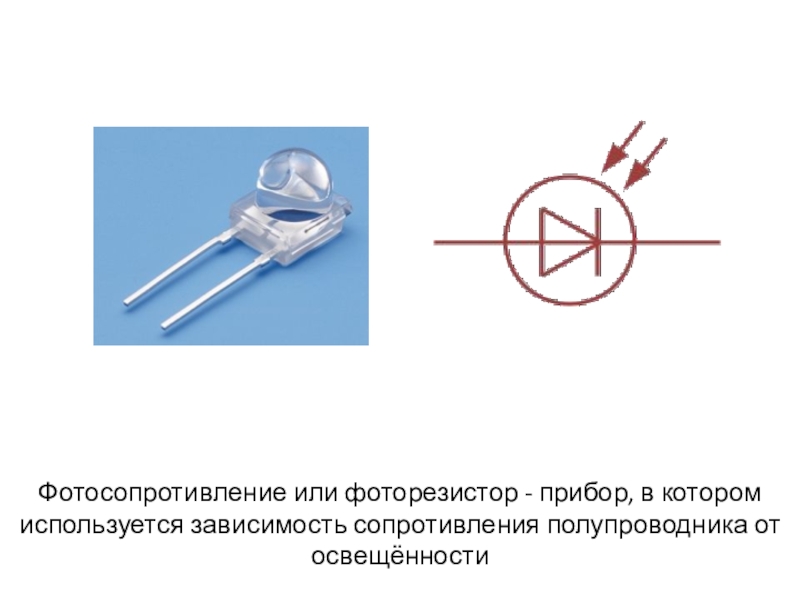

Слайд 4Фотосопротивление или фоторезистор - прибор, в котором используется зависимость сопротивления полупроводника

от освещённости
Фотосопротивление или фоторезистор - прибор, в котором используется зависимость сопротивления полупроводника от освещённости

Слайд 5Фоторезистор. Сопротивление полупроводниковых материалов зависит от освещённости, так как кванты света

освобождают электроны, растёт концентрация свободных электронов и проводимость и уменьшается сопротивление.
Фоторезистор. Сопротивление полупроводниковых материалов зависит от освещённости, так как кванты света освобождают электроны, растёт концентрация свободных электронов

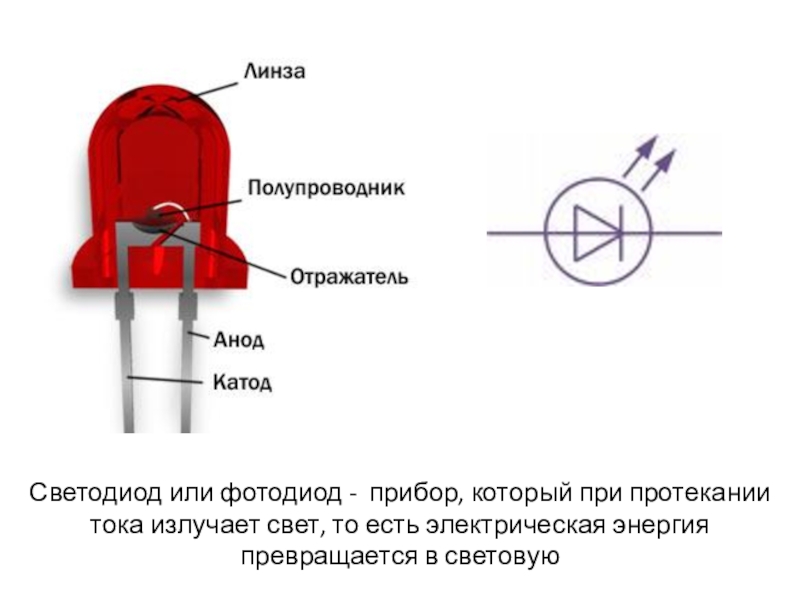

Слайд 6Светодиод или фотодиод - прибор, который при протекании тока излучает свет,

то есть электрическая энергия превращается в световую
Светодиод или фотодиод - прибор, который при протекании тока излучает свет, то есть электрическая энергия превращается в

Слайд 7Пространственная решетка кремния
Структура Si. В полупроводниках все электроны задействованы в межатомных

связях и проводимость очень мала
Пространственная решетка кремнияСтруктура Si. В полупроводниках все электроны задействованы в межатомных связях и проводимость очень мала

Слайд 8Собственная проводимость полупроводника обусловлена свободными электронами и «дырками»,
концентрация которых мала

Собственная проводимость полупроводника обусловлена свободными электронами и «дырками», концентрация которых мала

Слайд 9Электронная проводимость возникает при введении 5-валентных примесей (например As). Основными носителями

зарядов становятся электроны, неосновными дырки
Электронная проводимость возникает при введении 5-валентных примесей (например As). Основными носителями зарядов становятся электроны, неосновными дырки

Слайд 10Дырочная возникает при введении 3-валентных примесей (например In). Основными носителями зарядов

становятся дырки, неосновными электрны
Дырочная возникает при введении 3-валентных примесей (например In). Основными носителями зарядов становятся дырки, неосновными электрны

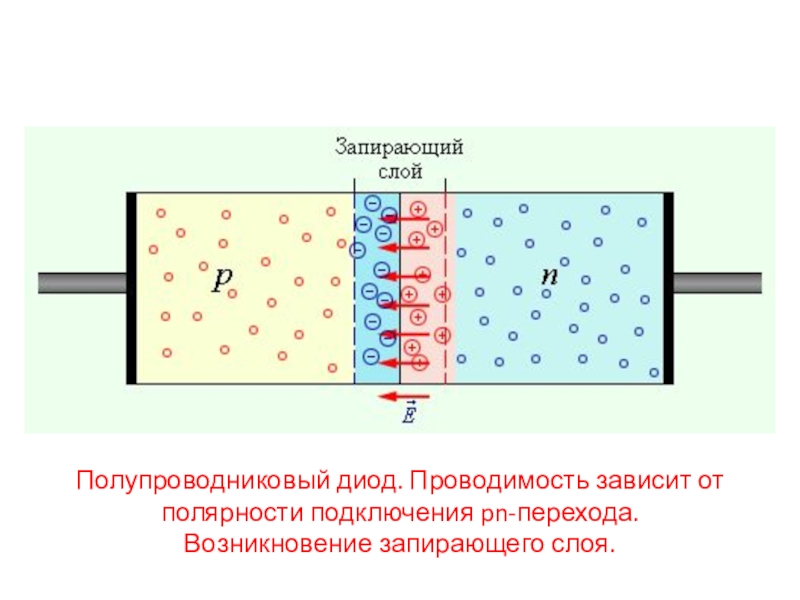

Слайд 11Полупроводниковый диод. Проводимость зависит от полярности подключения pn-перехода.
Возникновение запирающего слоя.

Полупроводниковый диод. Проводимость зависит от полярности подключения pn-перехода. Возникновение запирающего слоя.

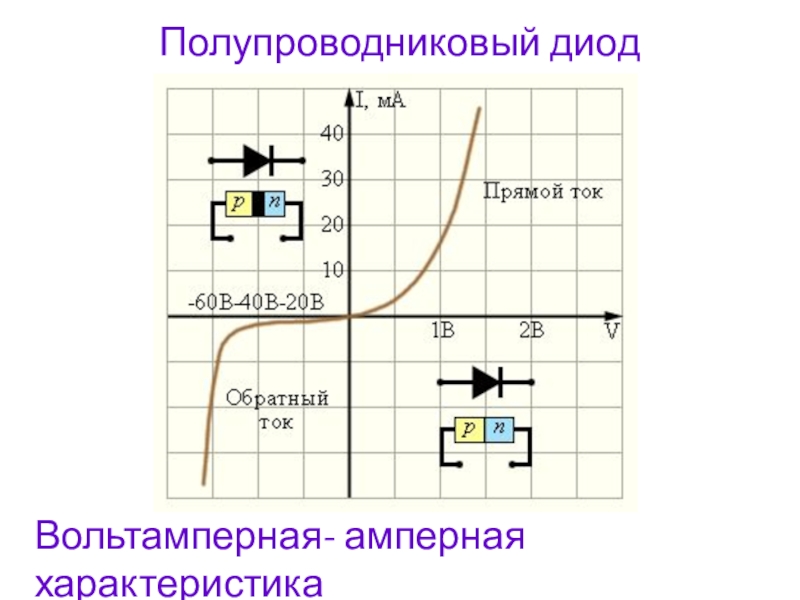

Слайд 12Вольтамперная- амперная характеристика
Полупроводниковый диод

Вольтамперная- амперная характеристикаПолупроводниковый диод

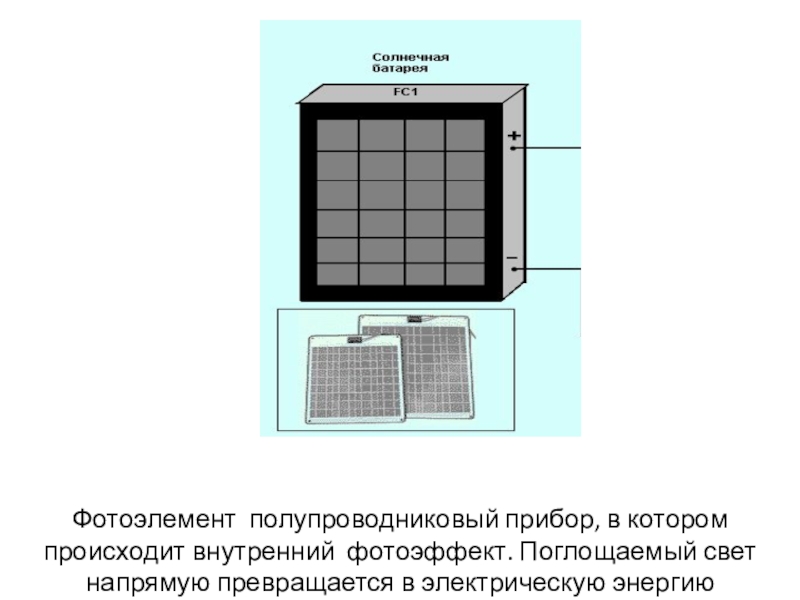

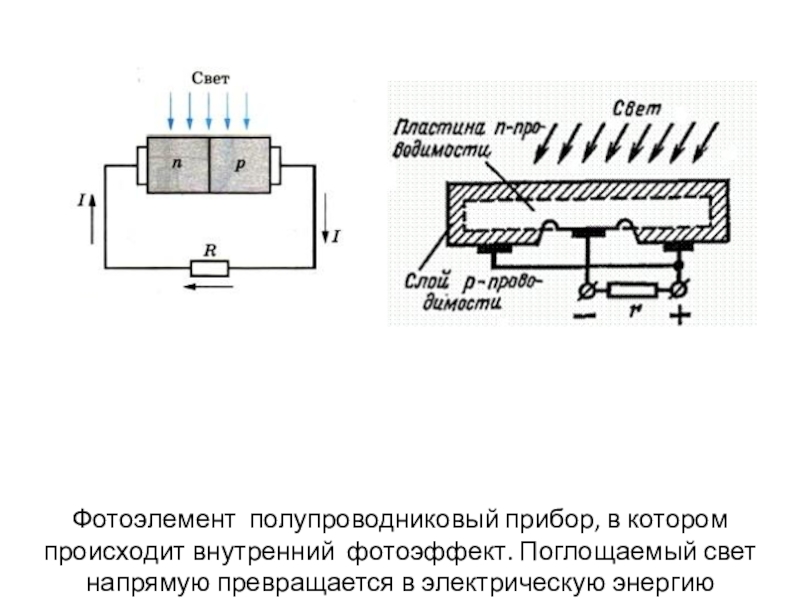

Слайд 13Фотоэлемент полупроводниковый прибор, в котором происходит внутренний фотоэффект. Поглощаемый свет напрямую

превращается в электрическую энергию
Фотоэлемент полупроводниковый прибор, в котором происходит внутренний фотоэффект. Поглощаемый свет напрямую превращается в электрическую энергию

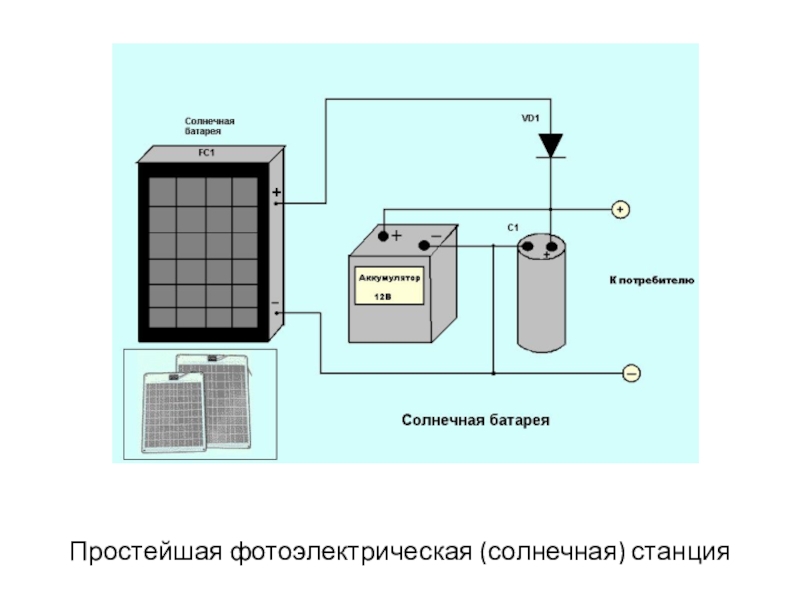

Слайд 14Простейшая фотоэлектрическая (солнечная) станция

Простейшая фотоэлектрическая (солнечная) станция

Слайд 15Фотоэлемент полупроводниковый прибор, в котором происходит внутренний фотоэффект. Поглощаемый свет напрямую

превращается в электрическую энергию
Фотоэлемент полупроводниковый прибор, в котором происходит внутренний фотоэффект. Поглощаемый свет напрямую превращается в электрическую энергию

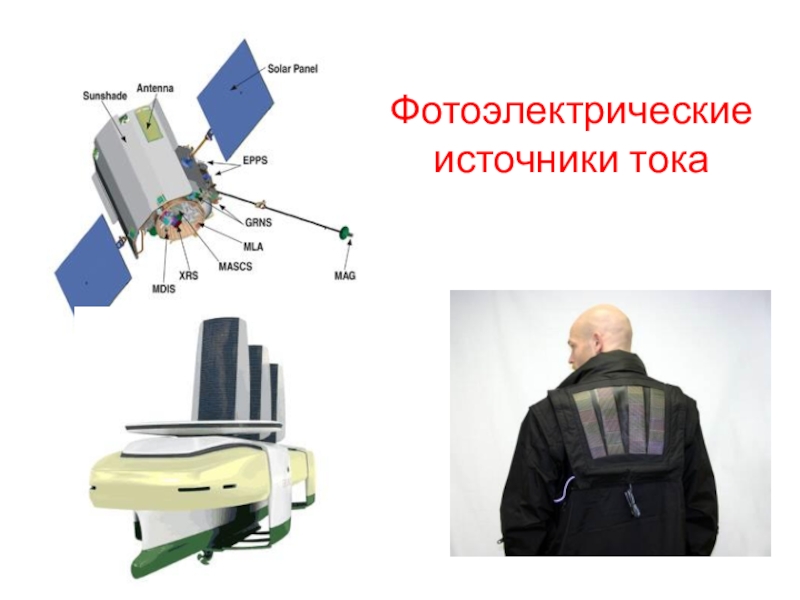

Слайд 16 Фотоэлектрические источники тока фотоэлектрические

Фотоэлектрические источники тока

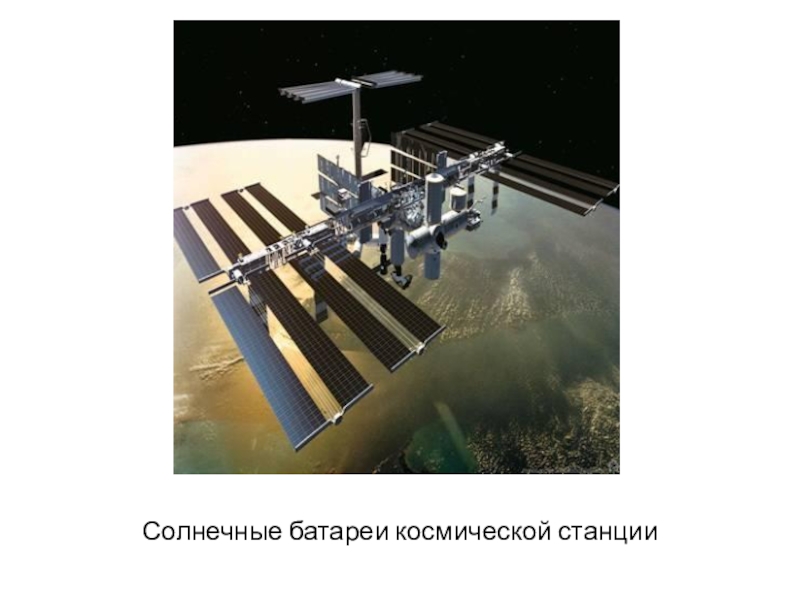

Слайд 17Солнечные батареи космической станции

Солнечные батареи космической станции

Слайд 18Транзистор

Транзистор

Слайд 19 Бардин, Бреттейн, Шоккли – создатели транзистора – новой эры в

электронике.
Бардин, Бреттейн, Шоккли – создатели транзистора – новой эры в электронике.

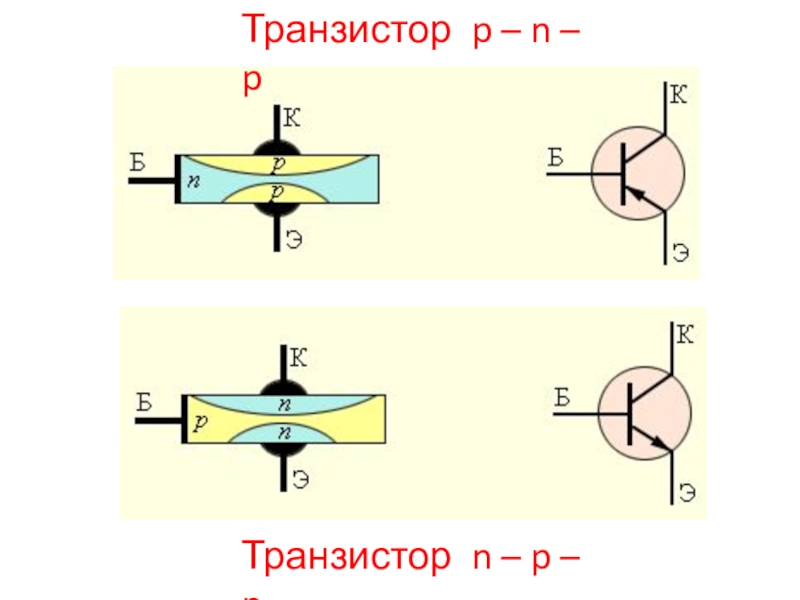

Слайд 20Транзистор p – n – p
Транзистор n – p – n


Транзистор p – n – pТранзистор n – p – n

Слайд 22Транзистор

Транзистор

Слайд 23ОАО «Орбита» ведущее предприятие Республики Мордовия по производству полупроводниковых приборов

ОАО «Орбита» ведущее предприятие Республики Мордовия по производству полупроводниковых приборов

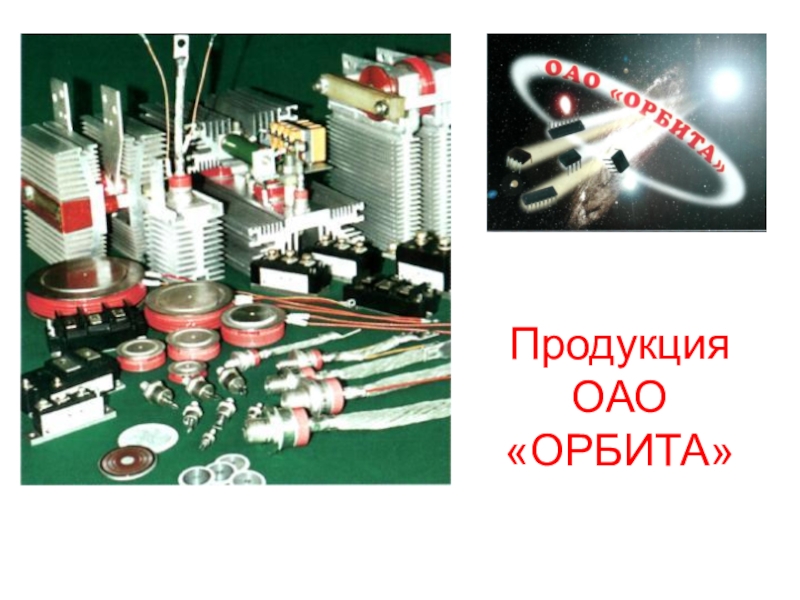

Слайд 24Продукция
ОАО «ОРБИТА»

Продукция ОАО «ОРБИТА»

Слайд 25Продукция саранского завода «Электровыпрямитель» - это силовая электроника – преобразователи для

электровозов, троллейбусов
Продукция саранского завода  «Электровыпрямитель» - это силовая электроника – преобразователи для электровозов, троллейбусов

Слайд 26Глава республики Мордовия В.Д. Волков на заводе «Электровыпрямитель»

Глава республики Мордовия В.Д. Волков на заводе «Электровыпрямитель»

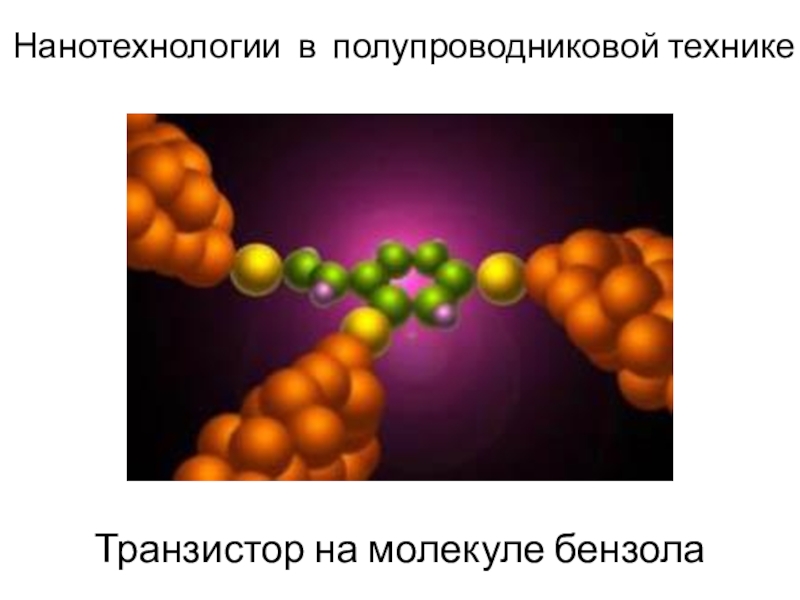

Слайд 27Транзистор на молекуле бензола
Нанотехнологии в полупроводниковой технике

Транзистор на молекуле бензолаНанотехнологии в полупроводниковой технике

Слайд 28Домашнее задание
1. Физика – 10, §§ 116, 117

2. Сборник задач по

физике, № 833,834.

3. Другие источники: CD «Открытая физика».



Домашнее задание1. Физика – 10, §§ 116, 1172. Сборник задач по физике, № 833,834.3. Другие источники: CD
