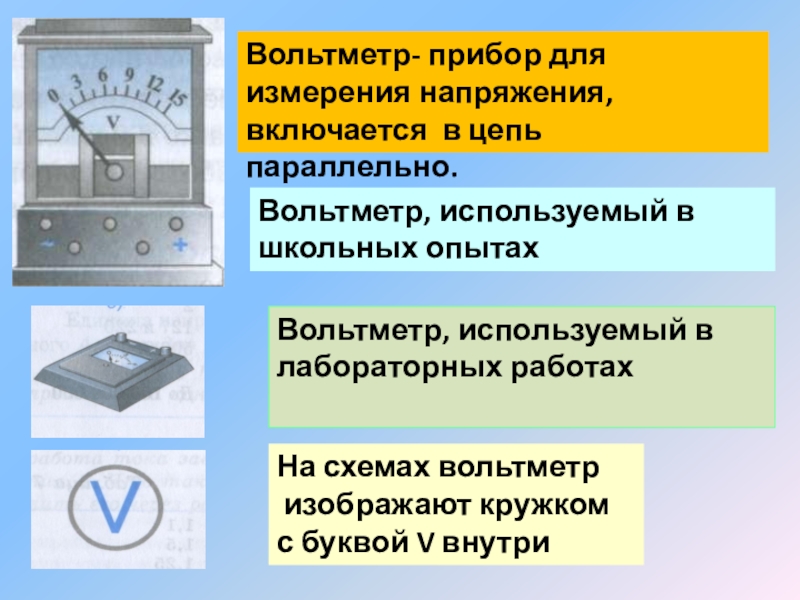

- 29. Вольтметр, используемый в школьных опытахВольтметр, используемый в

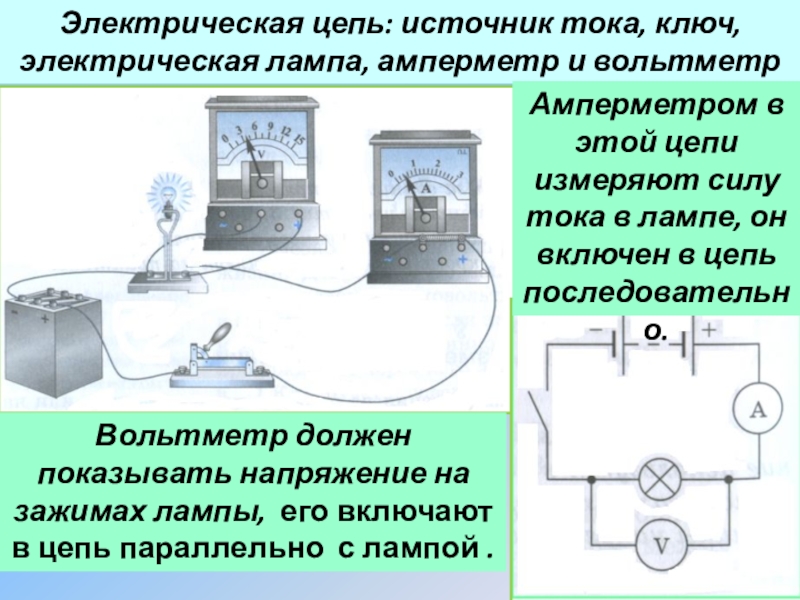

- 30. Электрическая цепь: источник тока, ключ, электрическая лампа,

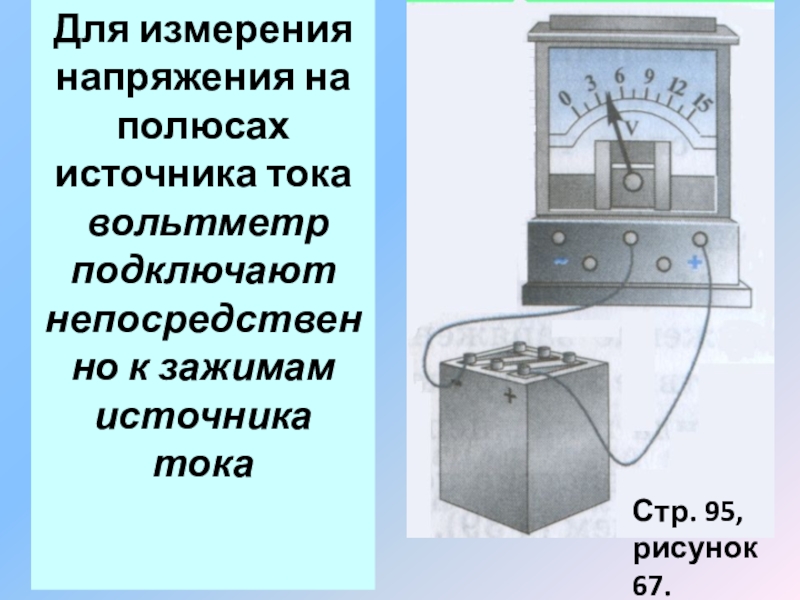

- 31. Для измерения напряжения на полюсах источника тока
- 32. Как и у амперметра, у одного зажима
- 33. ВопросыКак называют прибор для измерения напряжения? Как
- 34. Упражнение 16Рассмотрите шкалу вольтметра (рис. 65, а).
- 35. Определите цену деления шкалы вольтметра, изображенного на
- 36. Зависимость силы тока от напряжения.аккумуляторРезистор из никелин.

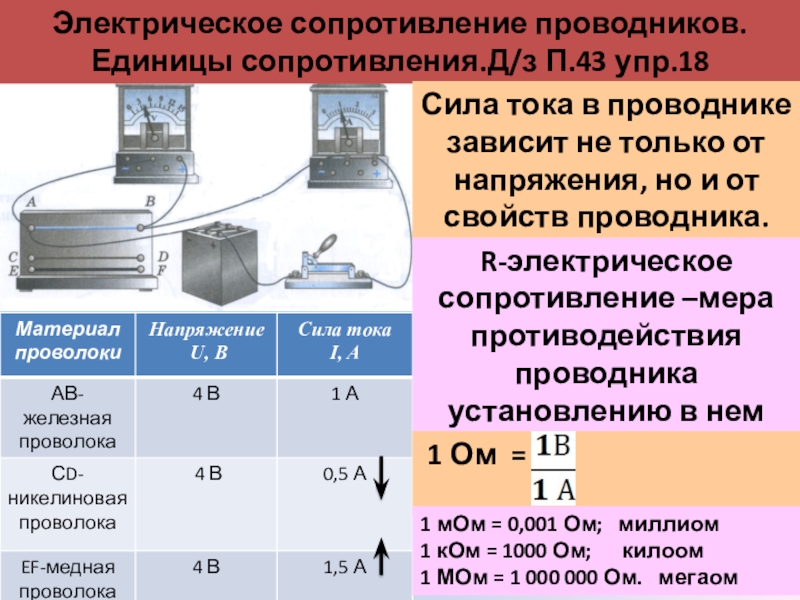

- 37. Электрическое сопротивление проводников. Единицы сопротивления.Д/з П.43 упр.18Сила
- 38. Закон Ома для участка цепиД/з П.44 упр.19
- 39. Закон Ома : сила тока в участке
- 40. 1. Напряжение на зажимах электрического утюга 220

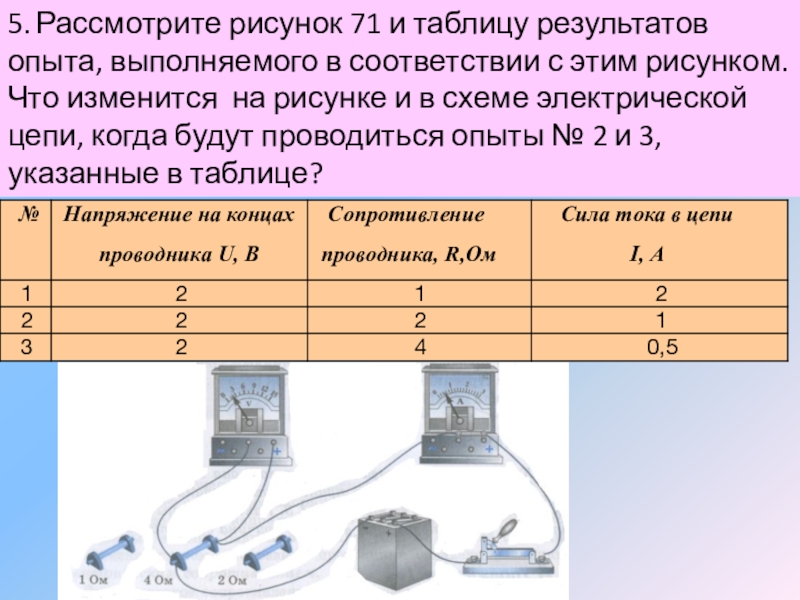

- 41. 5. Рассмотрите рисунок 71 и таблицу результатов
- 42. 7. На рисунке 73 изображены графики зависимости
- 43. Расчет сопротивления проводника. Удельное сопротивление. д/з
- 44. 2. из двух никелиновых проволок одинаковой длины

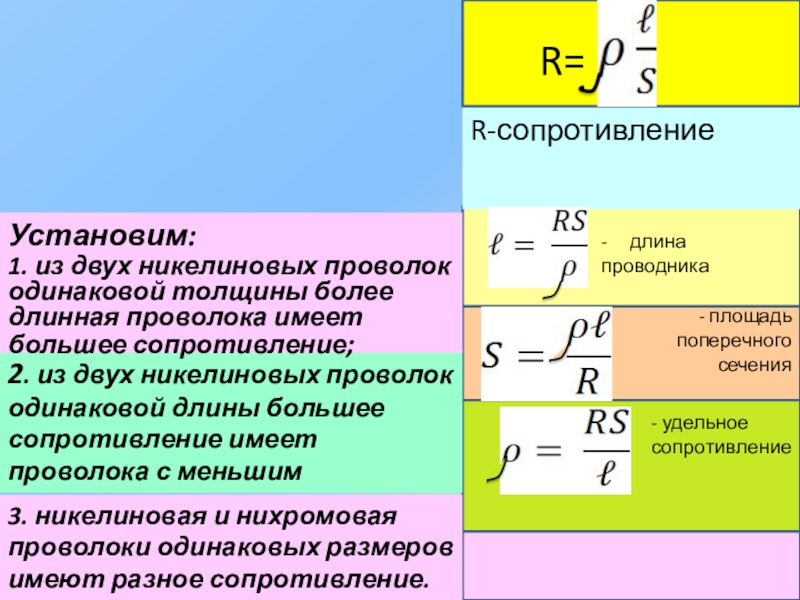

- 45. Сопротивление прямо пропорционально длине проводника, обратно пропорционально

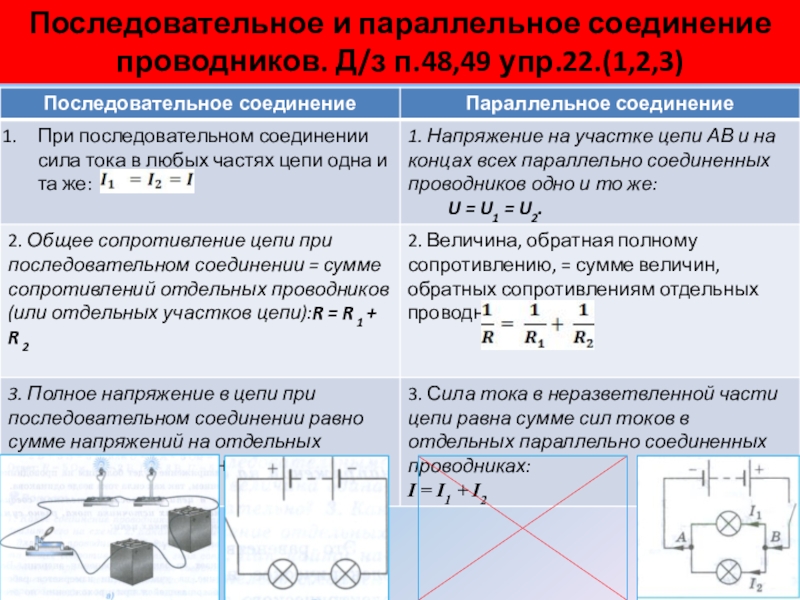

- 46. Последовательное и параллельное соединение проводников. Д/з п.48,49 упр.22.(1,2,3)
- 47. Пример 1. Два проводника сопротивлением R1 =
- 48. Слайд 48
- 49. Слайд 49

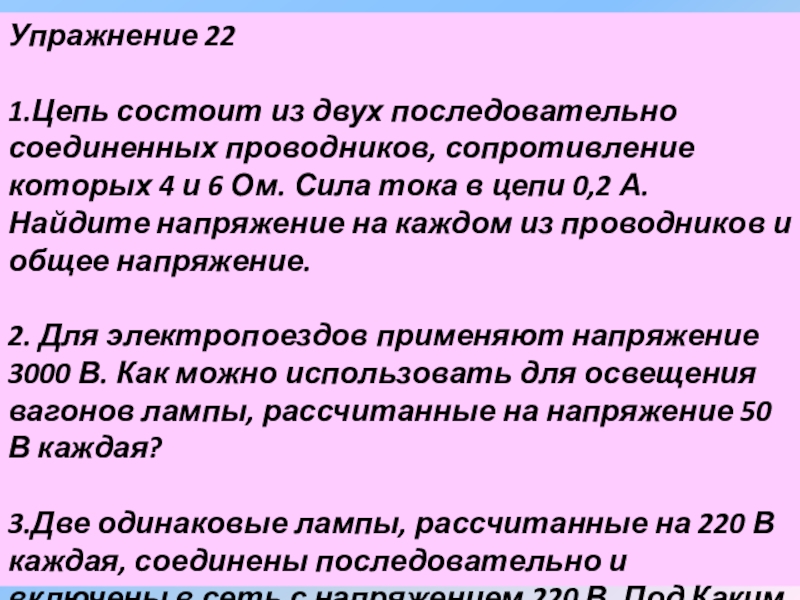

- 50. Упражнение 221.Цепь состоит из двух последовательно соединенных
- 51. Последовательное и параллельное соединение проводников. Д/з п.48,49
- 52. Самостоятельная работа.
- 53. Упражнение 23, стр.117 Два проводника сопротивлением 10
- 54. Работа электрического тока. Мощность электрического тока.
- 55. Решение:Полная работа токаА = 220 В •
- 56. Упражнение 241. Какую работу совершает электрический ток
- 57. Мощность электрического токаЧтобы найти среднюю мощность электрического
- 58. Слайд 58
- 59. Упражнение 25В цепь с напряжением 127 В
- 60. Единицы работы электрического тока, применяемые на практике1 Дж = 1 Вт • с.
- 61. ИЗ ИСТОРИИ ИЗОБРЕТЕНИЙЛуиджи Гальвани ( 1737-1798 )
- 62. Лейденская банка - первый источник тока.

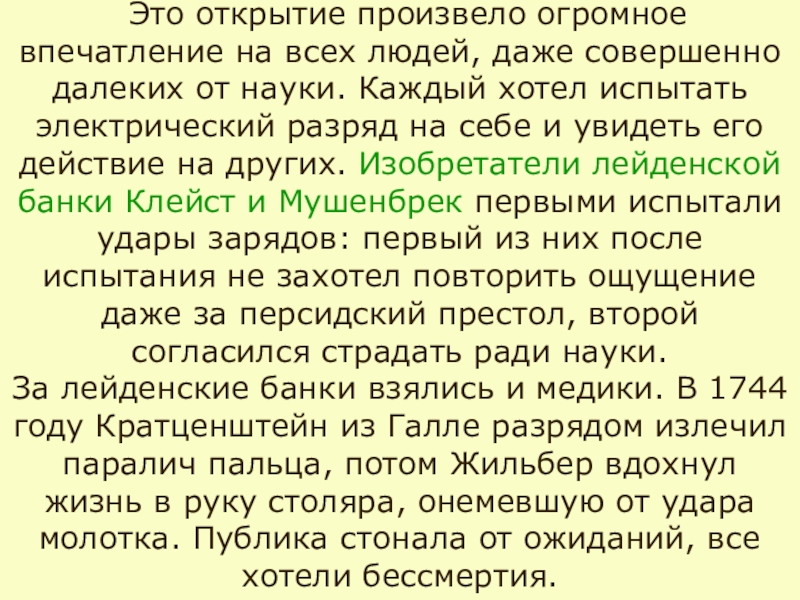

- 63. Это открытие произвело огромное впечатление на всех
- 64. Изобретение гальванического элемента. Первая электрическая батарея
- 65. Вольта решает поставить опыт Гальвани на себе:
- 66. Вольта был и первым испытателем своего прибора.
- 67. А известный русский ученый Петров в 1802

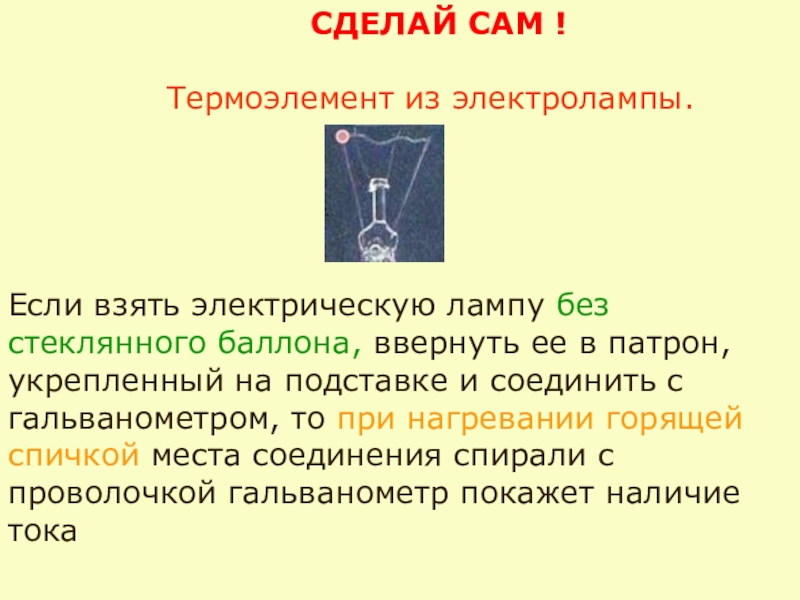

- 68. СДЕЛАЙ САМ ! Термоэлемент из электролампы.

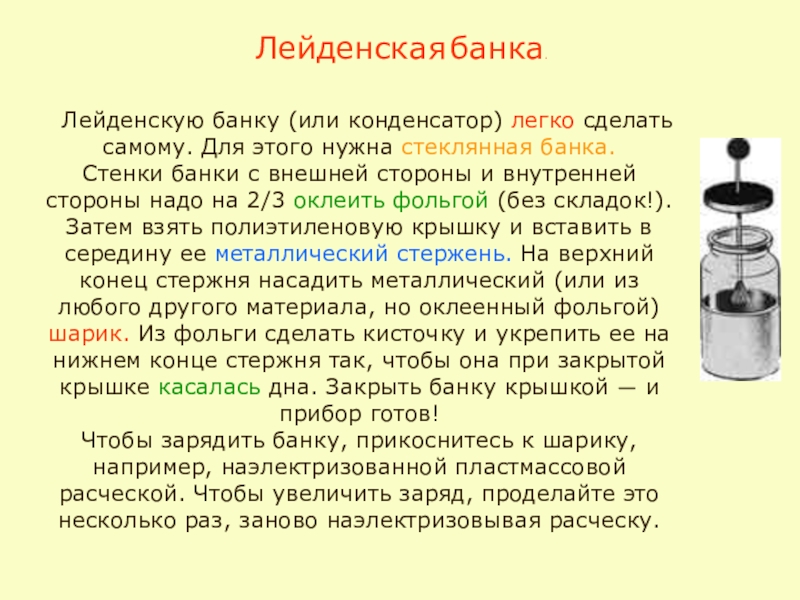

- 69. Лейденская банка.Лейденскую банку (или конденсатор) легко сделать
- 70. САМОДЕЛЬНЫЕ БАТАРЕЙКИ Вкусная батарейка. Фрукты содержат
- 71. А можно составить большую батарею, включив элементы последовательно. Вкусненько, не правда ли ?!
- 72. Содовая батарейка. Надо развести питьевую соду
- 73. Солёная батарейка. Возьми по пять «желтых»
- 74. "СУХОЙ" или "МОКРЫЙ" ?Действительно ли, так называемый,
- 75. НУ и НУ !!!В далеких деревнях, на
- 76. Ветряная ферма в Альтамонт Пэсс (Калифорния) состоит
- 77. Слайд 77

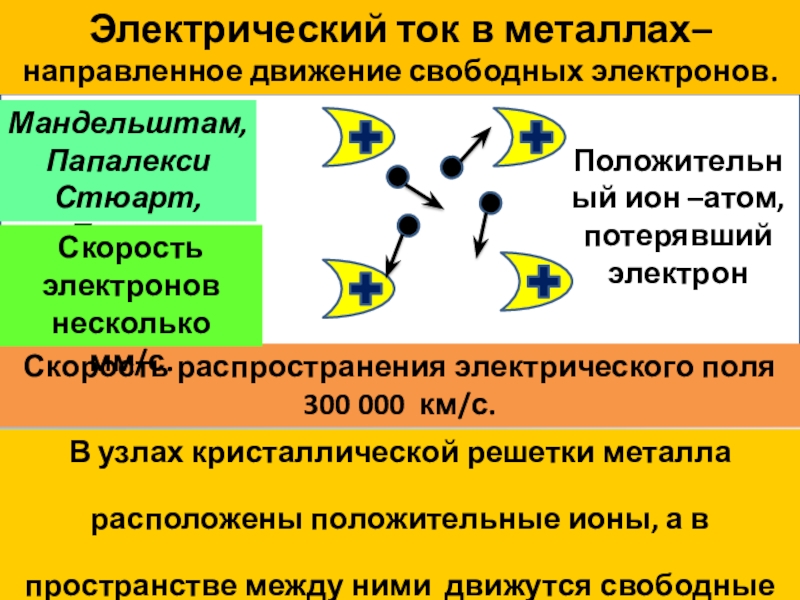

- 78. В узлах кристаллической решетки металла расположены положительные
- 79. Действия электрического тока:Тепловое действие- проводник, по которому

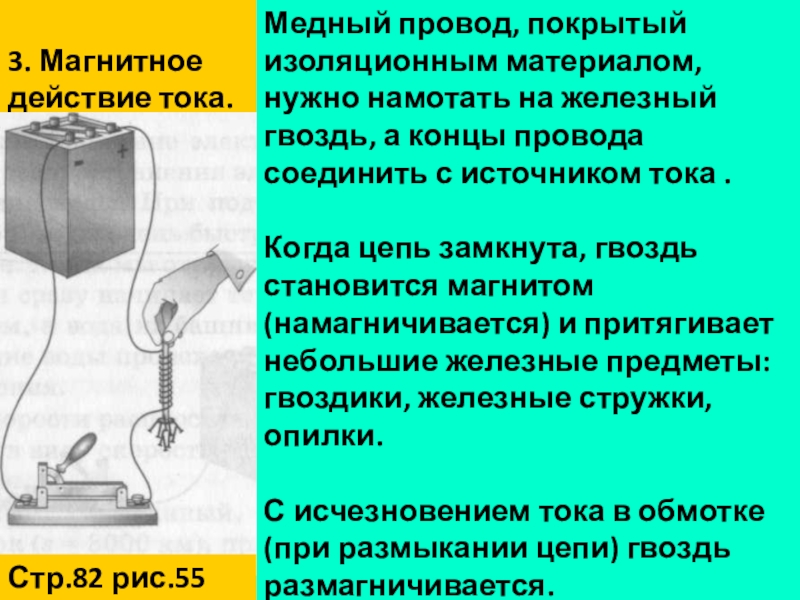

- 80. 2. Химическое действие тока состоит в выделении
- 81. Медный провод, покрытый изоляционным материалом, нужно намотать

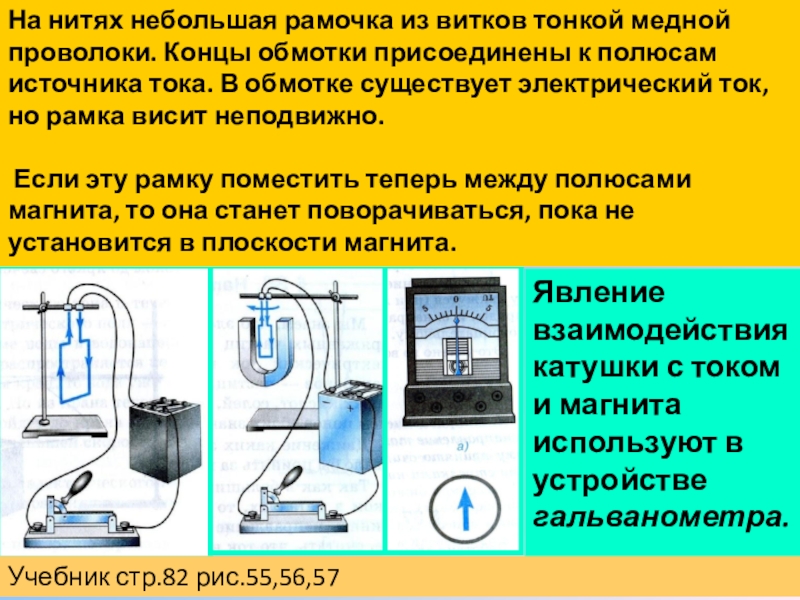

- 82. На нитях небольшая рамочка из витков тонкой

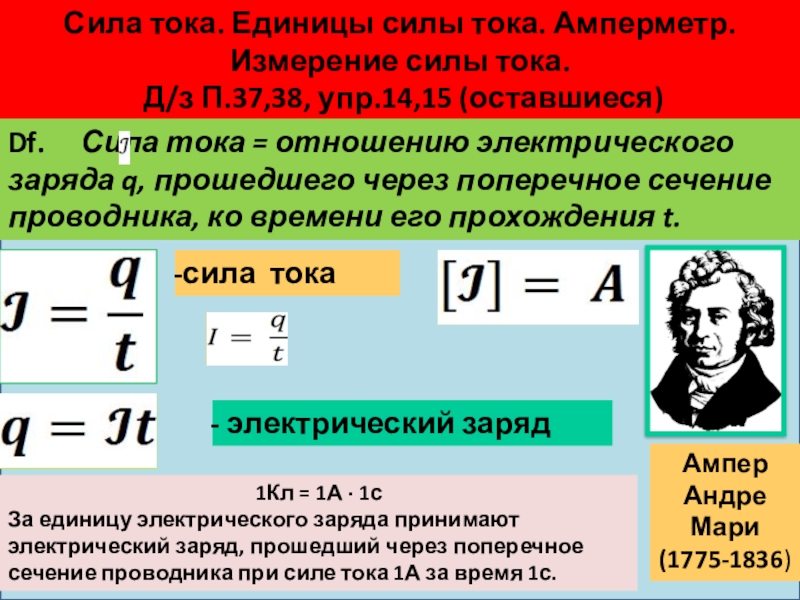

- 83. Сила тока. Единицы силы тока. Амперметр. Измерение
- 84. За единицу силы тока (1 Ампер) принимают

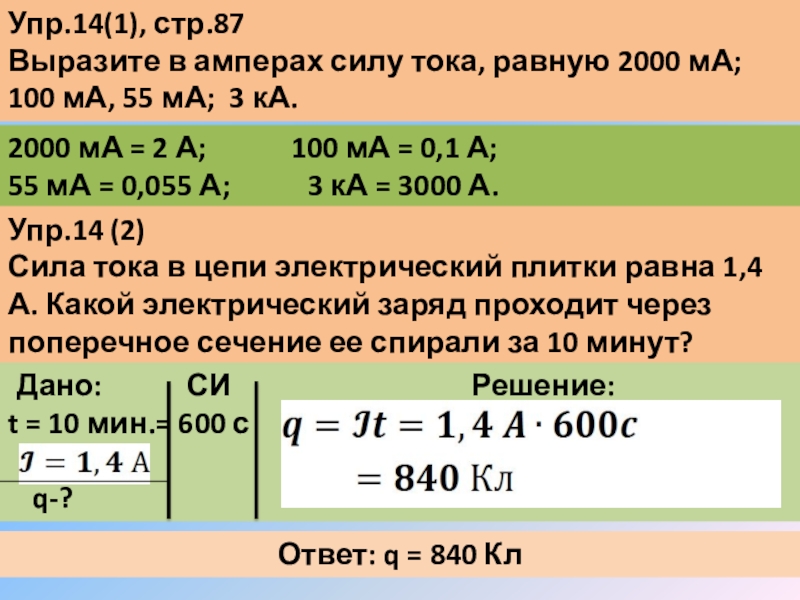

- 85. Упр.14(1), стр.87 Выразите в амперах силу тока,
- 86. Упр. 14(3), стр.87 Сила тока в цепи

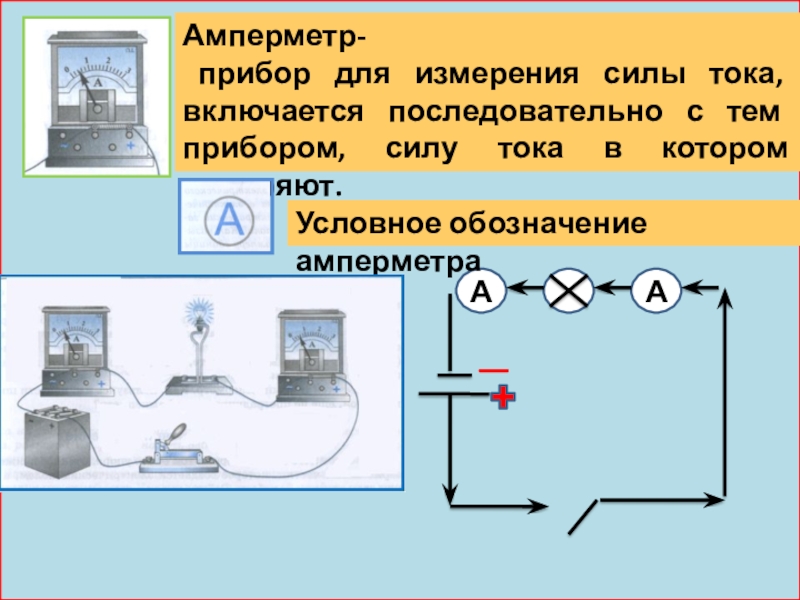

- 87. Амперметр- прибор для измерения силы тока, включается
Df. Электрический ток- упорядоченное движение заряженных частиц.Электрический ток зажигает лампочки, нагревает воду в электрическом чайнике.Электрический ток течет от электростанций по проводам к нашим домам.
Слайд 1Электрический ток. Источники электрического тока. Электрическая цепь и ее составные части.
Цель:
знать,
что такое электрический ток;
условия существования электрического тока;
знать, что такое источник тока, виды источников тока;
знать, какие преобразования энергии происходят в источниках тока.
условия существования электрического тока;
знать, что такое источник тока, виды источников тока;
знать, какие преобразования энергии происходят в источниках тока.
Слайд 2Df. Электрический ток- упорядоченное движение заряженных частиц.
Электрический ток зажигает
лампочки, нагревает воду в электрическом чайнике.
Электрический ток течет от электростанций по проводам к нашим домам.

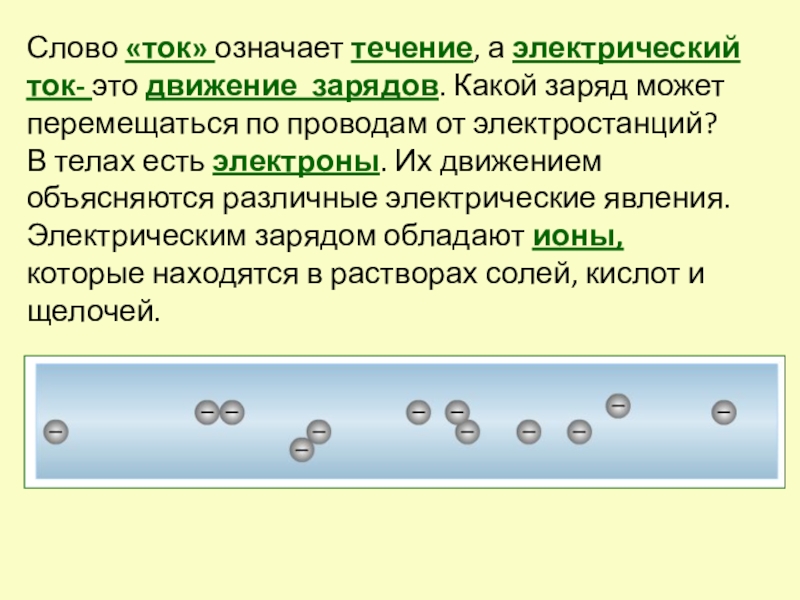

Слайд 3Слово «ток» означает течение, а электрический ток- это движение зарядов. Какой
заряд может перемещаться по проводам от электростанций?
В телах есть электроны. Их движением объясняются различные электрические явления. Электрическим зарядом обладают ионы, которые находятся в растворах солей, кислот и щелочей.
В телах есть электроны. Их движением объясняются различные электрические явления. Электрическим зарядом обладают ионы, которые находятся в растворах солей, кислот и щелочей.

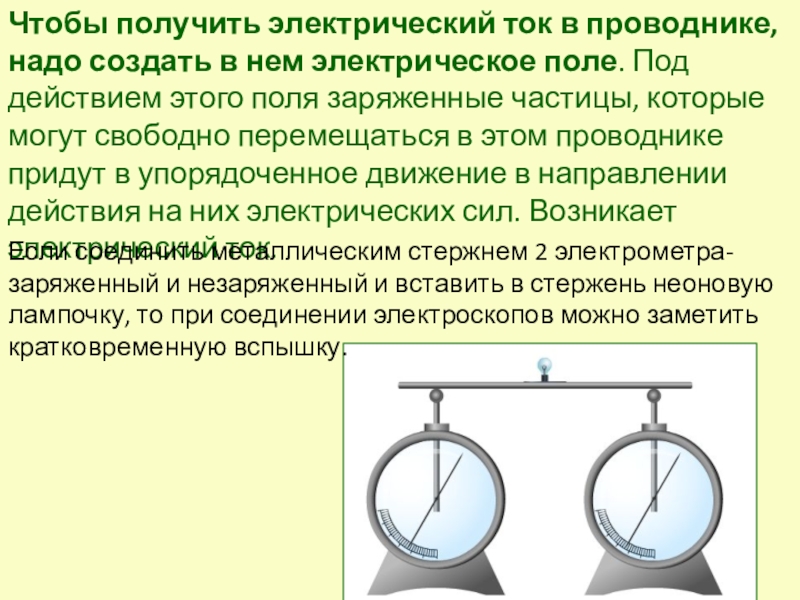

Слайд 4Чтобы получить электрический ток в проводнике, надо создать в нем электрическое
поле. Под действием этого поля заряженные частицы, которые могут свободно перемещаться в этом проводнике придут в упорядоченное движение в направлении действия на них электрических сил. Возникает электрический ток.
Если соединить металлическим стержнем 2 электрометра- заряженный и незаряженный и вставить в стержень неоновую лампочку, то при соединении электроскопов можно заметить кратковременную вспышку.
Слайд 5ИСТОЧНИКИ ЭЛЕКТРИЧЕСКОГО ТОКА
Источник тока - это устройство, в котором происходит
преобразование какого-либо вида энергии (механической, химической, внутренней) в электрическую энергию.
В любом источнике тока совершается работа по разделению положительно и отрицательно заряженных частиц, которые накапливаются на полюсах источника.
В любом источнике тока совершается работа по разделению положительно и отрицательно заряженных частиц, которые накапливаются на полюсах источника.
Слайд 6При этом один из полюсов заряжается положительно, а другой- отрицательно. Между
полюсами источника образуется электрическое поле. Если соединить их проводником, то поле возникнет и в проводнике. Под действием этого поля электроны в проводнике начнут двигаться. Возникнет электрический ток.
Внимание: снаружи источника тока электроны движутся от «-» к «+». Внутри источника тока электроны двигаются от «+» к «-».
Внимание: снаружи источника тока электроны движутся от «-» к «+». Внутри источника тока электроны двигаются от «+» к «-».

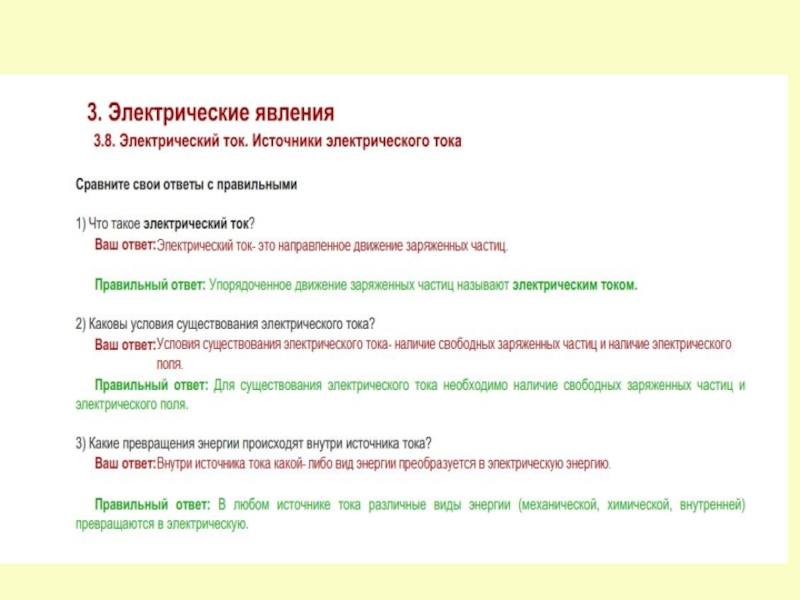

Слайд 8Существуют различные виды источников тока:
1.Механический источник
тока
- механическая энергия преобразуется в
электрическую энергию.
К ним относятся : электрофорная машина динамо-машина, генераторы.

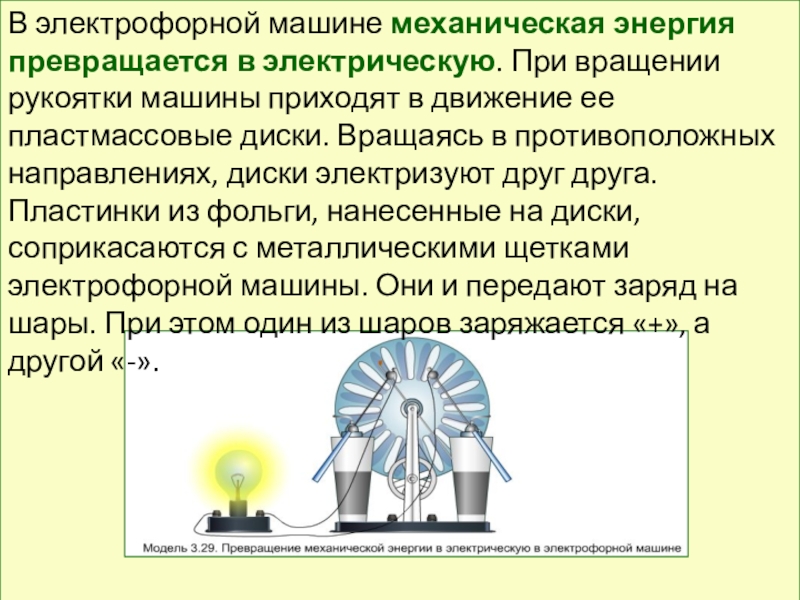

Слайд 9В электрофорной машине механическая энергия превращается в электрическую. При вращении рукоятки
машины приходят в движение ее пластмассовые диски. Вращаясь в противоположных направлениях, диски электризуют друг друга. Пластинки из фольги, нанесенные на диски, соприкасаются с металлическими щетками электрофорной машины. Они и передают заряд на шары. При этом один из шаров заряжается «+», а другой «-».
Слайд 102. термоэлемент – это 2 спаянные между собой проволоки из разных
материалов. Если нагреть место соединения, то прибор зафиксирует электрический ток.
Тепловой источник тока
- внутренняя энергия преобразуется в электрическую энергию.
Применяются в термодатчиках и на геотермальных электростанциях.

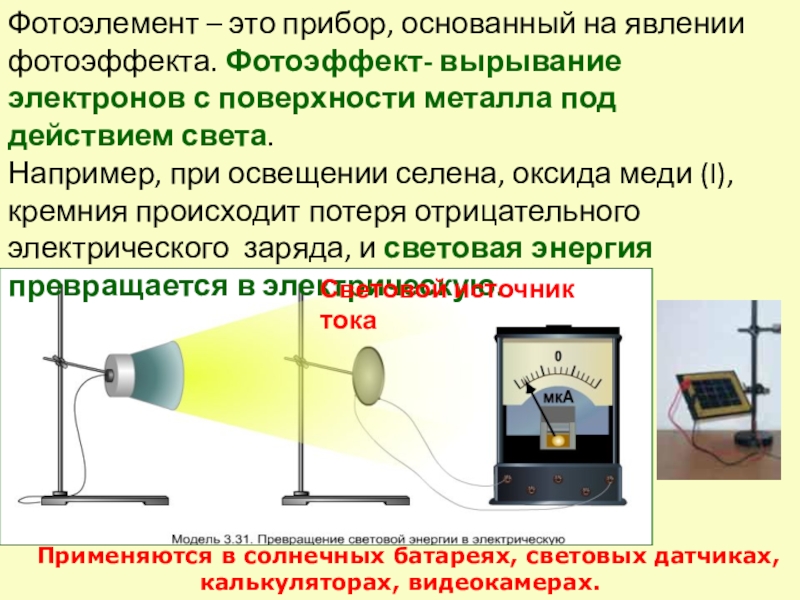

Слайд 11Фотоэлемент – это прибор, основанный на явлении фотоэффекта. Фотоэффект- вырывание электронов
с поверхности металла под действием света.
Например, при освещении селена, оксида меди (I), кремния происходит потеря отрицательного электрического заряда, и световая энергия превращается в электрическую.
Например, при освещении селена, оксида меди (I), кремния происходит потеря отрицательного электрического заряда, и световая энергия превращается в электрическую.
Световой источник тока
Применяются в солнечных батареях, световых датчиках, калькуляторах, видеокамерах.
Слайд 12Химический источник тока
- в результате химических реакций внутренняя энергия преобразуется в
электрическую.
Например, гальванический элемент - в цинковый сосуд вставлен угольный стержень. Стержень помещен в полотняный мешочек, наполненный смесью оксида марганца с углем. В элементе используют клейстер из муки на растворе нашатыря. При взаимодействии нашатыря с цинком, цинк приобретает отрицательный заряд, а угольный стержень - положительный заряд. Между заряженным стержнем и цинковым сосудом возникает электрическое поле.
Слайд 13Из нескольких гальванических элементов можно составить батарею.
Источники тока на основе гальванических
элементов применяются в бытовых автономных электроприборах, источниках бесперебойного питания.
Аккумуляторы - в автомобилях, электромобилях, сотовых телефонах.
Слайд 14УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
Условное обозначение источника тока на электрической схеме
или батареи, состоящей из
нескольких источников

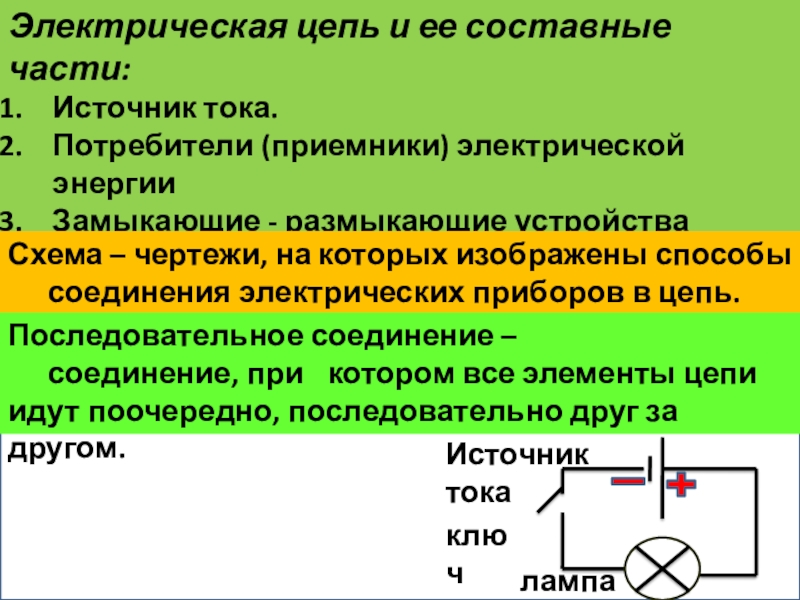

Слайд 15Электрическая цепь и ее составные части:
Источник тока.
Потребители (приемники) электрической энергии
Замыкающие -
размыкающие устройства (выключатель, рубильник, кнопка) –ключ
Соединительные провода.
Соединительные провода.
Схема – чертежи, на которых изображены способы соединения электрических приборов в цепь.
Последовательное соединение –
соединение, при котором все элементы цепи идут поочередно, последовательно друг за другом.
лампа
ключ
Источник тока

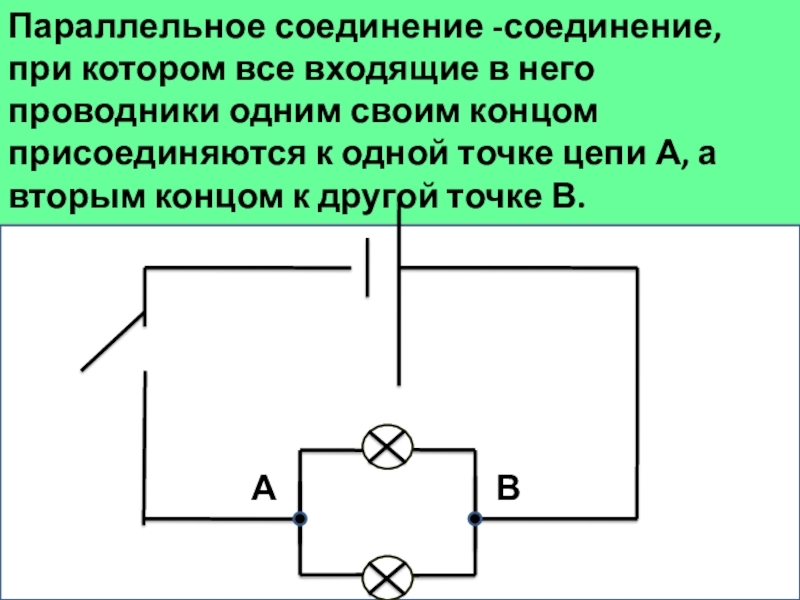

Слайд 16Параллельное соединение -соединение, при котором все входящие в него проводники одним
своим концом присоединяются к одной точке цепи А, а вторым концом к другой точке В.
А
В

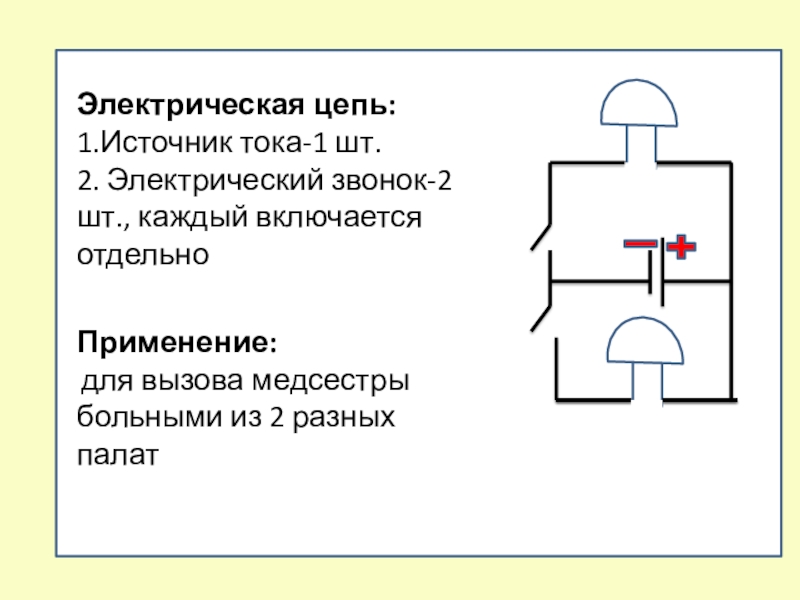

Слайд 17Электрическая цепь:
1.Источник тока-1 шт.
2. Электрический звонок-2 шт., каждый включается отдельно
Применение:
для
вызова медсестры больными из 2 разных палат

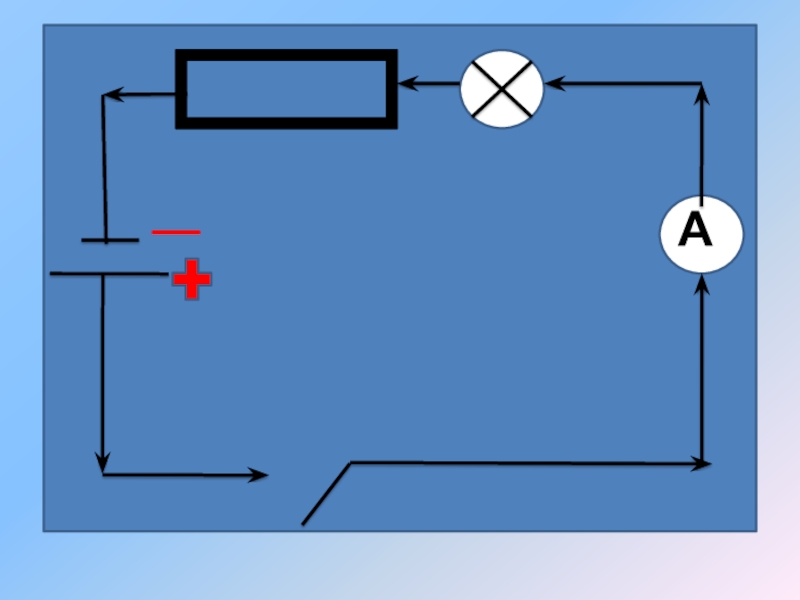

Слайд 18 За направление тока
принято направление, по которому движутся или могли
бы двигаться положительно заряженные частицы, т. е. направление от положительного полюса источника тока к отрицательному.
Слайд 19Страница 171
Лабораторная работа №3
по теме «Сборка электрической цепи и измерение
силы тока в ее различных участках»
Цель работы: убедиться на опыте, что сила тока в различных последовательно соединенных участках цепи одинакова»
Приборы и материалы: источник питания, низковольтная лампа на подставке, ключ, амперметр, соединительные провода.

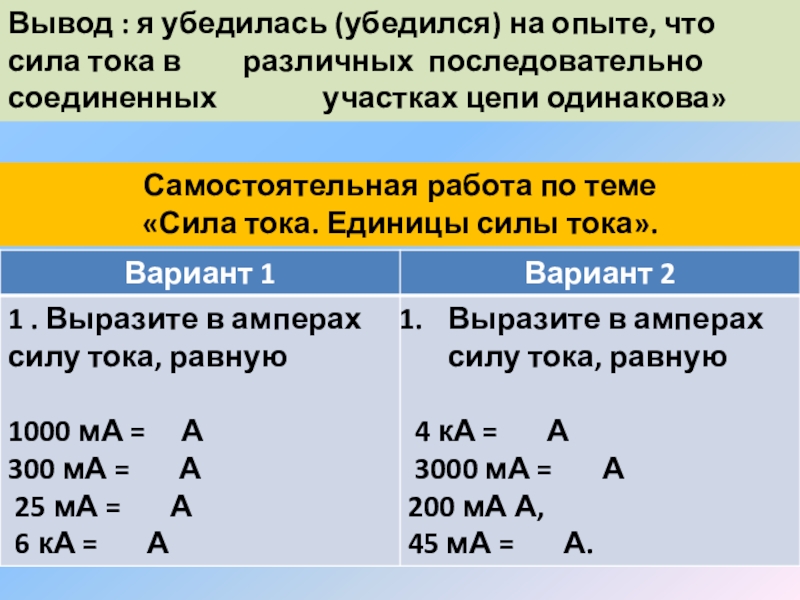

Слайд 23Вывод : я убедилась (убедился) на опыте, что сила тока в
различных последовательно соединенных участках цепи одинакова»

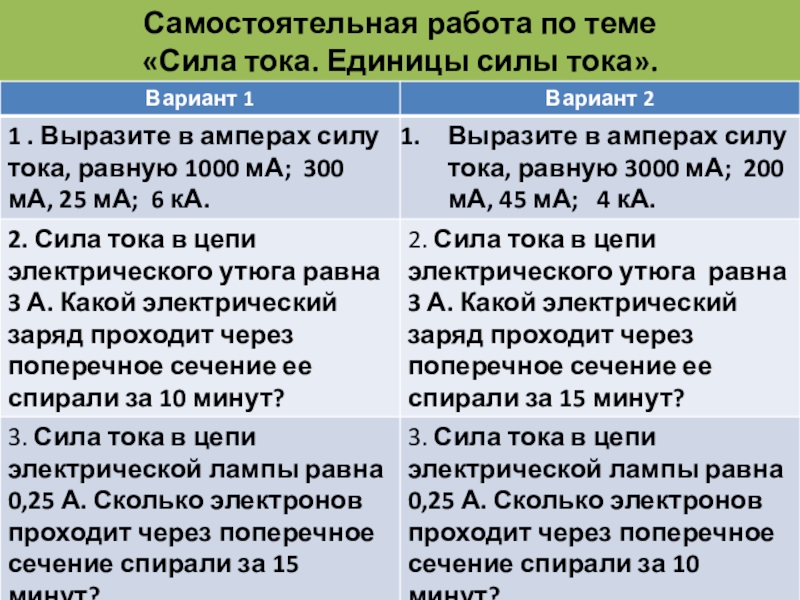

Самостоятельная работа по теме
«Сила тока. Единицы силы тока».
Слайд 25 При включении в цепь амперметра так, как показано на рисунке
62, а, сила тока была 0,5 А.
Каковы будут показания амперметра при включении его в ту же цепь так, как изображено на рисунке 62, 6
Упр.15 (1), стр.87
Сила тока во всех последовательно соединенных участках цепи одинакова.
Слайд 26
Показания обоих амперметров одинаковы:
сила тока I = 0,6 A.
Электрическое напряжение.
Единицы напряжения. Вольтметр. Измерение напряжения.
Д/з п.39,40,41 упр.16 (оставшиеся)
Д/з п.39,40,41 упр.16 (оставшиеся)
аккумулятор
Осветительная
сеть
Лампа, включенная в городскую осветительную сеть, дает больше света и тепла, чем лампочка от карманного фонаря. Работа тока и напряжение в ней больше.

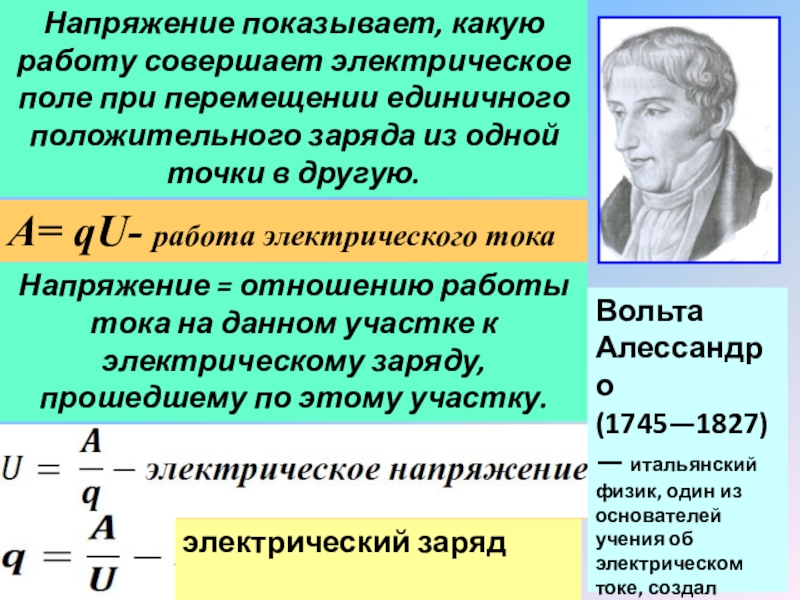

Слайд 27Напряжение = отношению работы тока на данном участке к электрическому заряду,
прошедшему по этому участку.
Вольта Алессандро
(1745—1827) — итальянский физик, один из основателей учения об электрическом токе, создал первый гальванический элемент
Напряжение показывает, какую работу совершает электрическое поле при перемещении единичного положительного заряда из одной точки в другую.
А= qU- работа электрического тока
электрический заряд
Слайд 28За единицу напряжения принимают такое электрическое напряжение на концах проводника, при
котором работа по перемещению электрического заряда в 1 Кл по этому проводнику равна 1 Дж.
милливольт (мВ)
1 мВ = 0,001 В;
Высокое (большое) напряжение
опасно для жизни.
киловольт (кВ)
1 кВ = 1000 В.
Слайд 29Вольтметр, используемый в школьных опытах
Вольтметр, используемый в лабораторных работах
На схемах
вольтметр
изображают кружком
с буквой V внутри
изображают кружком
с буквой V внутри
Вольтметр- прибор для измерения напряжения, включается в цепь параллельно.
Слайд 30Электрическая цепь: источник тока, ключ, электрическая лампа, амперметр и вольтметр
Вольтметр должен
показывать напряжение на зажимах лампы, его включают в цепь параллельно с лампой .
Амперметром в этой цепи измеряют силу тока в лампе, он включен в цепь последовательно.
Слайд 31Для измерения напряжения на полюсах источника тока
вольтметр подключают непосредственно к
зажимам источника тока
Стр. 95,
рисунок 67.
Слайд 32Как и у амперметра, у одного зажима вольтметра ставят знак «+».
Этот зажим необходимо обязательно соединять с проводом, идущим от положительного полюса источника тока. Иначе стрелка прибора будет отклоняться в обратную сторону.
Зажимы вольтметра присоединяют к тем точкам цепи, между которыми надо измерить напряжение.
Цена
деления =
Показания вольтметра 4,5 В
Слайд 33
Вопросы
Как называют прибор для измерения напряжения?
Как включают вольтметр для
измерения напряжения на участке цепи?
Как с помощью вольтметра измерить напряжение на полюсах источника тока?
Какой должна быть сила тока, проходящего через вольтметр, по сравнению с силой тока в цепи?
Как с помощью вольтметра измерить напряжение на полюсах источника тока?
Какой должна быть сила тока, проходящего через вольтметр, по сравнению с силой тока в цепи?
Слайд 34Упражнение 16

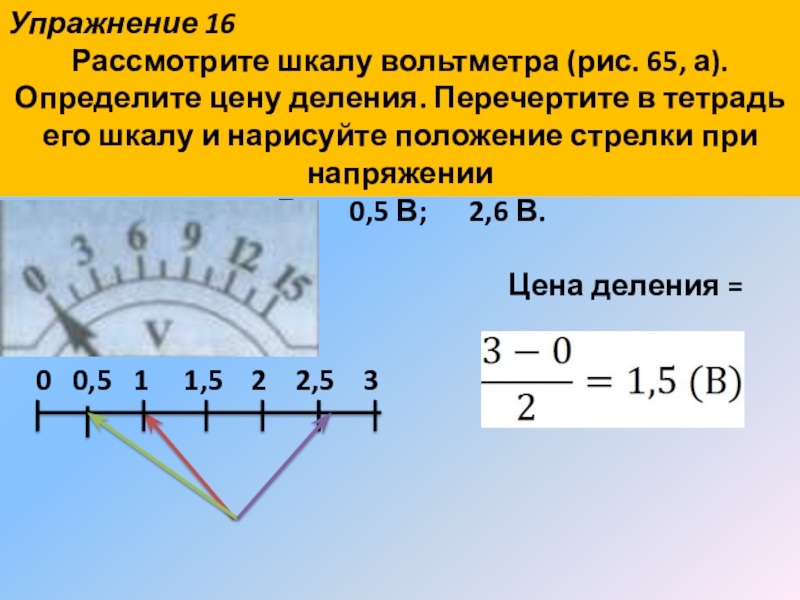

Рассмотрите шкалу вольтметра (рис. 65, а). Определите цену деления. Перечертите
в тетрадь его шкалу и нарисуйте положение стрелки при напряжении
1 В; 0,5 В; 2,6 В.
1 В; 0,5 В; 2,6 В.
Цена деления =
0 0,5 1 1,5 2 2,5 3
Слайд 35Определите цену деления шкалы вольтметра, изображенного на рисунке 66, а.
Какое
напряжение он показывает?
Начертите схему цепи, состоящей из аккумулятора, лампы, ключа, амперметра и вольтметра, для случая, когда вольтметром измеряют напряжение на полюсах источника тока.
Слайд 36Зависимость силы тока от напряжения.
аккумулятор
Резистор из никелин. проволоки
ключ
вольтметр
Амперметр
Сила тока в проводнике
прямо пропорциональна напряжению на концах проводника.
Слайд 37Электрическое сопротивление проводников. Единицы сопротивления.Д/з П.43 упр.18
Сила тока в проводнике зависит
не только от напряжения, но и от свойств проводника.
R-электрическое сопротивление –мера противодействия проводника установлению в нем электрического тока.
1 Ом =
1 мОм = 0,001 Ом; миллиом
1 кОм = 1000 Ом; килоом
1 МОм = 1 000 000 Ом. мегаом
Слайд 38Закон Ома для участка цепи
Д/з П.44 упр.19 (оставшиеся)
Ом Георг
(1787— 1854)
— немецкий физик. Он открыл теоретически и подтвердил на опыте закон, выражающий связь между силой тока в цепи, напряжением и сопротивлением.
Слайд 39Закон Ома :
сила тока в участке цепи прямо пропорциональна напряжению
на концах этого участка и обратно пропорциональна его сопротивлению.
Зависимость силы тока от напряжения на концах участка цепи и сопротивления этого участка называется законом Ома (1827)
I — сила тока в участке цепи,
U — напряжение на этом участке
R — сопротивление участка.
Слайд 401. Напряжение на зажимах электрического утюга 220 В, сопротивление нагревательного элемента
утюга 50 Ом. Чему равна сила тока в нагревательном элементе?
2. Сила тока в спирали электрической лампы 0,7 А, сопротивление лампы 310 Ом. Определите напряжение, под которым находится лампа.
Упражнение 19, стр.102
3. Каким сопротивлением обладает вольтметр, рассчитанный на 150 В, если сила тока в нем не должна превышать 0,01 А?
4. Определите по графику
(см. рис. 69) сопротивление
проводника.
Слайд 415. Рассмотрите рисунок 71 и таблицу результатов опыта, выполняемого в соответствии
с этим рисунком. Что изменится на рисунке и в схеме электрической цепи, когда будут проводиться опыты № 2 и 3, указанные в таблице?
Слайд 427. На рисунке 73 изображены графики зависимости силы тока от напряжения
для двух проводников А и В. Какой из этих проводников обладает большим сопротивлением? Определите сопротивление каждого из проводников.

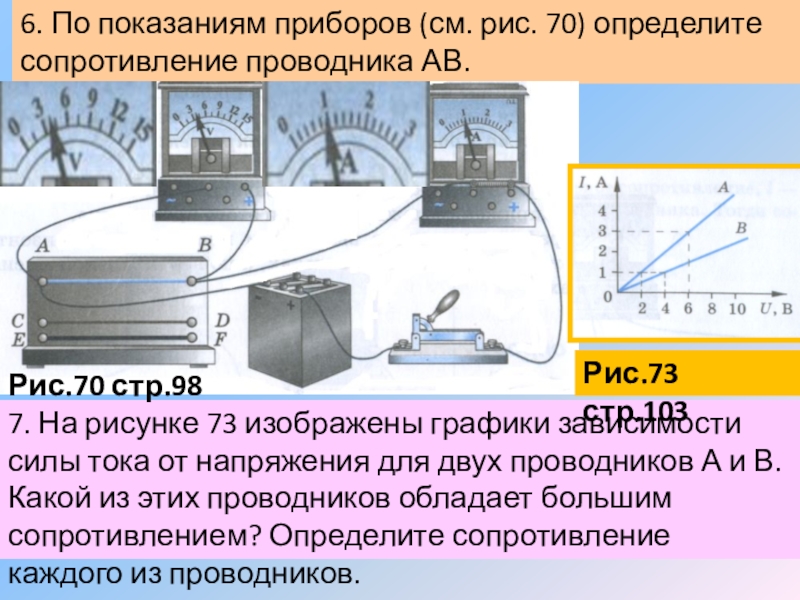

6. По показаниям приборов (см. рис. 70) определите сопротивление проводника АВ.
Рис.70 стр.98
Рис.73 стр.103
Слайд 43 Расчет сопротивления проводника. Удельное сопротивление. д/з п.45 упр.20
Причиной электрического
сопротивления проводника является взаимодействие электронов с ионами кристаллической решетки металла
Гипотеза:
сопротивление проводника зависит:
от его длины
от площади поперечного сечения
от вещества, из которого он изготовлен.
В цепь источника тока по очереди включают
различные проводники:
никелиновые проволоки одинаковой толщины, но разной длины;
никелиновые проволоки одинаковой длины, но разной толщины
(разной площади поперечного сечения);
никелиновую и нихромовую проволоки одинаковой длины и толщины.
Слайд 442. из двух никелиновых проволок одинаковой длины большее сопротивление имеет проволока
с меньшим поперечным сечением;
Установим:
1. из двух никелиновых проволок одинаковой толщины более длинная проволока имеет большее сопротивление;
3. никелиновая и нихромовая проволоки одинаковых размеров имеют разное сопротивление.
R-сопротивление
- длина проводника
- удельное сопротивление
- площадь
поперечного
сечения
Слайд 45Сопротивление
прямо пропорционально длине проводника,
обратно пропорционально площади его поперечного сечения
и зависит от вещества проводника.
Сопротивление проводника из данного вещества длиной 1 м,
площадью поперечного сечения 1 м2 называется удельным сопротивлением этого вещества.
Слайд 47Пример 1. Два проводника сопротивлением R1 = 2 Ом, R2= 3
Ом соединены последовательно. Сила тока в цепи 1 А. Определить сопротивление цепи, напряжение на каждом проводнике и полное напряжение всего участка цепи.
Дано:
R 1 = 2 Ом
R 2 = 3 Ом.
I=1A
R — ?
U1 -?
U 2-?
U -?
Решение:
Сила тока во всех последовательно соединенных проводниках одна и та же и равна силе тока в цепи:
I 1 =I2 = I = 1 A
Общее сопротивление цепи:
R = R 1 + R 2
R = 2 Ом + 3 Ом = 5 Ом.
Напряжение на каждом из проводников найдем по закону Ома:
U1 =I 1 R 1 =1А • 2 Ом = 2 В
U2 =I 2 R 2 =1А • 3 Ом = 3 В
Полное напряжение в цепи:
U = U1 + U 2 =2B+3B=5B
или U = I R =1А • 5 Ом = 5 В
Ответ: R =5 Ом, U1 =2 В, U 2=3 В,U =5 В
Слайд 50Упражнение 22
1.Цепь состоит из двух последовательно соединенных проводников, сопротивление которых 4
и 6 Ом. Сила тока в цепи 0,2 А. Найдите напряжение на каждом из проводников и общее напряжение.
2. Для электропоездов применяют напряжение 3000 В. Как можно использовать для освещения вагонов лампы, рассчитанные на напряжение 50 В каждая?
3.Две одинаковые лампы, рассчитанные на 220 В каждая, соединены последовательно и включены в сеть с напряжением 220 В. Под Каким напряжением будет находиться каждая лампа?
2. Для электропоездов применяют напряжение 3000 В. Как можно использовать для освещения вагонов лампы, рассчитанные на напряжение 50 В каждая?
3.Две одинаковые лампы, рассчитанные на 220 В каждая, соединены последовательно и включены в сеть с напряжением 220 В. Под Каким напряжением будет находиться каждая лампа?
Слайд 51Последовательное и параллельное соединение проводников. Д/з п.48,49 упр.23.(1,2,3)
Решение:
Напряжение на каждой лампе
равно напряжению в сети, так как лампы соединены параллельно, т. е. U1 = U2 = 120 В.
Силу тока в каждой лампе определяем, пользуясь законом Ома:
Сила тока в подводящих проводах равна сумме сил тока в лампах:
I = I1 + I2 = 0,6 А + 0,4 А = 1 А.
Общее сопротивление участка цепи, состоящего из двух параллельно соединенных ламп, находим по закону Ома:
Ответ: I1 = 0,6 А, I2 = 0,4 А, I = 1 А, R = 120 Ом.
Силу тока в каждой лампе определяем, пользуясь законом Ома:
Сила тока в подводящих проводах равна сумме сил тока в лампах:
I = I1 + I2 = 0,6 А + 0,4 А = 1 А.
Общее сопротивление участка цепи, состоящего из двух параллельно соединенных ламп, находим по закону Ома:
Ответ: I1 = 0,6 А, I2 = 0,4 А, I = 1 А, R = 120 Ом.
Пример. В осветительную сеть комнаты включены две электрические лампы, сопротивления которых 200 и 300 Ом. Напряжение в сети 120 В. Определить силу тока в каждой лампе, силу тока в подводящих проводах (т. е. силу тока до разветвления), общее сопротивление участка, состоящего из двух ламп.
Дано:
R 1 = 200 Ом
R 2 = 300 Ом.
U = 120 B
I1 -?
I 2-?
I -?
R — ?
Слайд 53Упражнение 23, стр.117
Два проводника сопротивлением 10 и 15 Ом соединены
параллельно и подключены к напряжению 12 В. Определите силу тока в каждом проводнике и силу тока до разветвления.
Почему бытовые приборы в помещении необходимо соединять параллельно?
3. Три потребителя сопротивлением 20, 40, 24 Ом соединены параллельно. Напряжение на концах этого участка цепи 24 В. Определите силу тока в каждом потребителе, общую силу тока в участке цепи и сопротивление участка цепи.
4. Два проводника имеют сопротивления — один 5 Ом, другой 500 Ом. Почему при последовательном соединении этих проводников их общее сопротивление будет больше 500 Ом, а при параллельном соединении меньше 5 Ом?
5. На рисунке 82 изображена схема смешанного соединения проводников, сопротивления которых такие: R1 = 4 Ом, R2 = 6 Ом, R3 = 12 Ом, R4 = 2 Ом. Амперметр показывает силу тока 1 А. Определите напряжение между точками В и С и силу тока во всех проводниках.
Почему бытовые приборы в помещении необходимо соединять параллельно?
3. Три потребителя сопротивлением 20, 40, 24 Ом соединены параллельно. Напряжение на концах этого участка цепи 24 В. Определите силу тока в каждом потребителе, общую силу тока в участке цепи и сопротивление участка цепи.
4. Два проводника имеют сопротивления — один 5 Ом, другой 500 Ом. Почему при последовательном соединении этих проводников их общее сопротивление будет больше 500 Ом, а при параллельном соединении меньше 5 Ом?
5. На рисунке 82 изображена схема смешанного соединения проводников, сопротивления которых такие: R1 = 4 Ом, R2 = 6 Ом, R3 = 12 Ом, R4 = 2 Ом. Амперметр показывает силу тока 1 А. Определите напряжение между точками В и С и силу тока во всех проводниках.
Учебник стр.117, рис. 82
Слайд 54 Работа электрического тока. Мощность электрического тока.
Д/з п. 50, 51,52
упр.24 (оставшиеся)
q = It-эл.заряд
А = qU= ItU= UIt.
Работа электрического тока на участке цепи равна произведению напряжения на концах этого участка на силу тока и на время, в течение которого совершалась работа.
А= qU- работа электрического тока
Чтобы найти работу электрического тока на каком-либо участке цепи, надо напряжение на концах этого участка цепи умножить на электрический заряд (количество электричества), прошедший по нему.
А — работа,
U — напряжение,
q — электрический заряд.
Слайд 55Решение:
Полная работа тока
А = 220 В • 5 А • 3600
с =
= 3 960 000 В • А • с = 4 000 000 Дж. Работа двигателя, т. е. полезная работа тока составляет 80% от всей работы тока:
Аполезн. = Аполн. • КПД=
=3 200 000 Дж = 3,2 • 106 Дж =
= 3,2 • 103 кДж.
Ответ: Аполезн = 3,2 • 103 кДж.
= 3 960 000 В • А • с = 4 000 000 Дж. Работа двигателя, т. е. полезная работа тока составляет 80% от всей работы тока:
Аполезн. = Аполн. • КПД=
=3 200 000 Дж = 3,2 • 106 Дж =
= 3,2 • 103 кДж.
Ответ: Аполезн = 3,2 • 103 кДж.
Пример. Какую работу совершает электродвигатель за 1 ч, если сила тока в цепи электродвигателя 5 А, напряжение на его клеммах 220 В? КПД двигателя 80%.
Слайд 56Упражнение 24
1. Какую работу совершает электрический ток в электродвигателе за 30
мин, если сила тока в цепи 0,5 А, а напряжение на клемм двигателя 12 В?
2. Напряжение на спирали лампочки от карманного фонаря paвно 3,5 В, сопротивление спирали 14 Ом. Какую работу совершает ток в лампочке за 5 мин?
3. Два проводника, сопротивлением по 5 Ом каждый, соединены сначала последовательно, а потом параллельно и в обоих случаях включены под напряжение 4,5 В. В каком случае работа тока за тока за 1с будет больше и во сколько раз?
2. Напряжение на спирали лампочки от карманного фонаря paвно 3,5 В, сопротивление спирали 14 Ом. Какую работу совершает ток в лампочке за 5 мин?
3. Два проводника, сопротивлением по 5 Ом каждый, соединены сначала последовательно, а потом параллельно и в обоих случаях включены под напряжение 4,5 В. В каком случае работа тока за тока за 1с будет больше и во сколько раз?
Слайд 57Мощность электрического тока
Чтобы найти среднюю мощность электрического тока, надо его работу
разделить на время:
Мощность численно равна работе, совершенной в единицу времени.
Мощность электрического тока равна произведению напряжения на силу тока: Р = UI.
Из этой формулы
можно определить, что
1 ватт = 1 вольт • 1 ампер, или 1 Вт = 1 В·1А
1 гектоватт = 1 гВт = 100 Вт,
1 киловатт = 1 кВт = 1000 Вт,
1 мегаватт = 1 МВт = 1 000 000 Вт.
Слайд 59Упражнение 25
В цепь с напряжением 127 В включена электрическая лампа, сила
тока в которой 0,6 А. Найдите мощность тока в лампе.
2. Электроплитка рассчитана на напряжение 220 В и силу тока 3 А. Определите мощность тока в плитке.

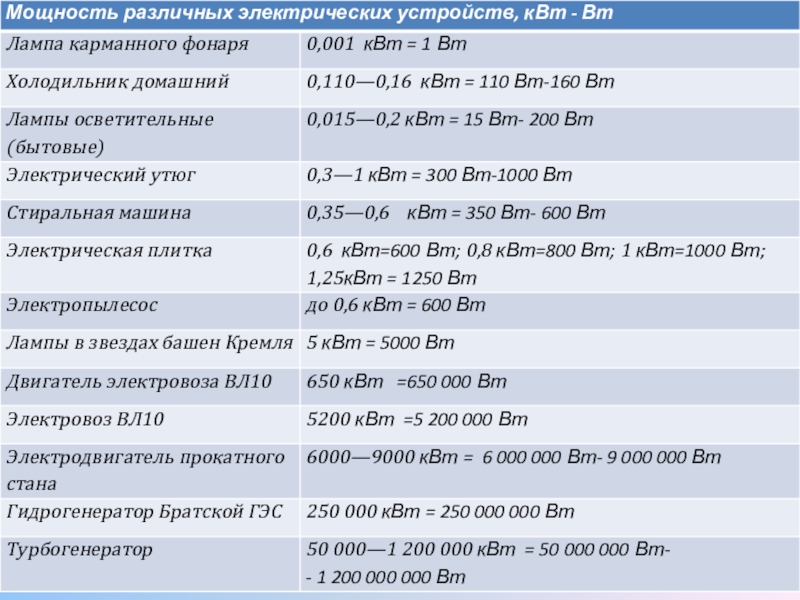

3. Пользуясь данными таблицы мощностей, вычислите, какую работу совершает за 1 ч электрический ток в лампе карманного фонаря, осветительной лампе мощностью 200 Вт, в лампе звезды башни Кремля.
4. Рассмотрите один-два электроприбора, используемые в квартире. Найдите по паспорту приборов их мощность. Определите работу тока в них за 10 мин.
2. Электроплитка рассчитана на напряжение 220 В и силу тока 3 А. Определите мощность тока в плитке.
3. Пользуясь данными таблицы мощностей, вычислите, какую работу совершает за 1 ч электрический ток в лампе карманного фонаря, осветительной лампе мощностью 200 Вт, в лампе звезды башни Кремля.
4. Рассмотрите один-два электроприбора, используемые в квартире. Найдите по паспорту приборов их мощность. Определите работу тока в них за 10 мин.

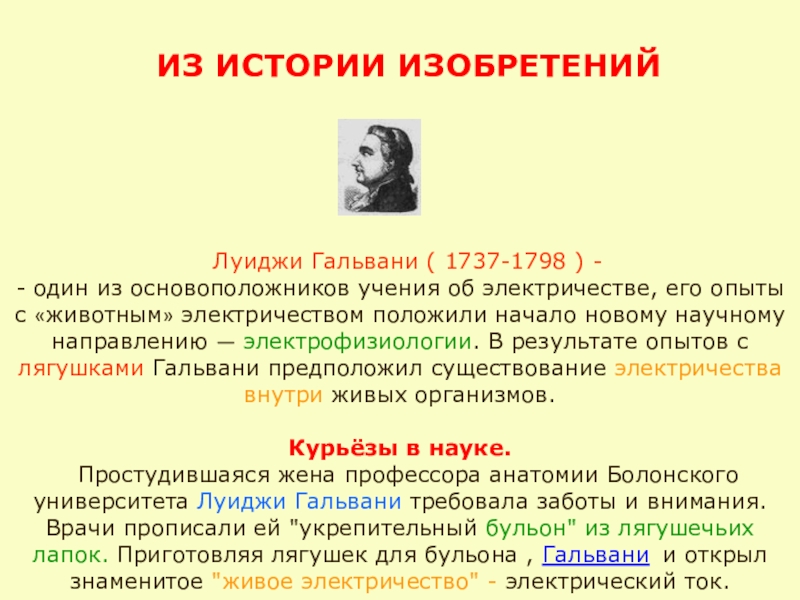

Слайд 61ИЗ ИСТОРИИ ИЗОБРЕТЕНИЙ
Луиджи Гальвани ( 1737-1798 ) -
- один из
основоположников учения об электричестве, его опыты с «животным» электричеством положили начало новому научному направлению — электрофизиологии. В результате опытов с лягушками Гальвани предположил существование электричества внутри живых организмов.
Курьёзы в науке.
Простудившаяся жена профессора анатомии Болонского университета Луиджи Гальвани требовала заботы и внимания. Врачи прописали ей "укрепительный бульон" из лягушечьих лапок. Приготовляя лягушек для бульона , Гальвани и открыл знаменитое "живое электричество" - электрический ток.
Курьёзы в науке.
Простудившаяся жена профессора анатомии Болонского университета Луиджи Гальвани требовала заботы и внимания. Врачи прописали ей "укрепительный бульон" из лягушечьих лапок. Приготовляя лягушек для бульона , Гальвани и открыл знаменитое "живое электричество" - электрический ток.
Слайд 62Лейденская банка - первый источник тока. К середине XVIII в. в Голландии,
в Лейденском университете, ученые под руководством Питера ван Мушенбрука нашли способ накопления электрических зарядов. Таким накопителем электричества была лейденская банка - стеклянный сосуд, стенки которого снаружи и изнутри оклеены свинцовой фольгой. Лейденская банка, подключенная обкладками к электрической машине, могла накапливать и долго сохранять значительное количество электричества. Разряд лейденской банки имел достаточную мощность. Если ее обкладки соединяли отрезком толстой проволоки, то в месте замыкания проскакивала сильная искра, и накопленный электрический заряд мгновенно исчезал. Так стало возможным получить кратковременный электрический ток. Затем банку надо было снова заряжать. Сейчас подобные приборы мы называем электрическими конденсаторами.
Слайд 63Это открытие произвело огромное впечатление на всех людей, даже совершенно далеких
от науки. Каждый хотел испытать электрический разряд на себе и увидеть его действие на других. Изобретатели лейденской банки Клейст и Мушенбрек первыми испытали удары зарядов: первый из них после испытания не захотел повторить ощущение даже за персидский престол, второй согласился страдать ради науки.
За лейденские банки взялись и медики. В 1744 году Кратценштейн из Галле разрядом излечил паралич пальца, потом Жильбер вдохнул жизнь в руку столяра, онемевшую от удара молотка. Публика стонала от ожиданий, все хотели бессмертия.
Слайд 64Изобретение гальванического элемента. Первая электрическая батарея появилась в 1799 году. Её изобрел итальянский
физик Алессандро Вольта (1745 - 1827) — итальянский физик, химик и физиолог, изобретатель источника постоянного электрического тока.
Как-то раз он взял в руки трактат физиолога Луиджи Гальвани «Об электрических силах в мускуле» и понял, что лапка лягушки начинала дергаться только тогда, когда к ней прикасались двумя разными металлами. Гальвани не заметил этого!

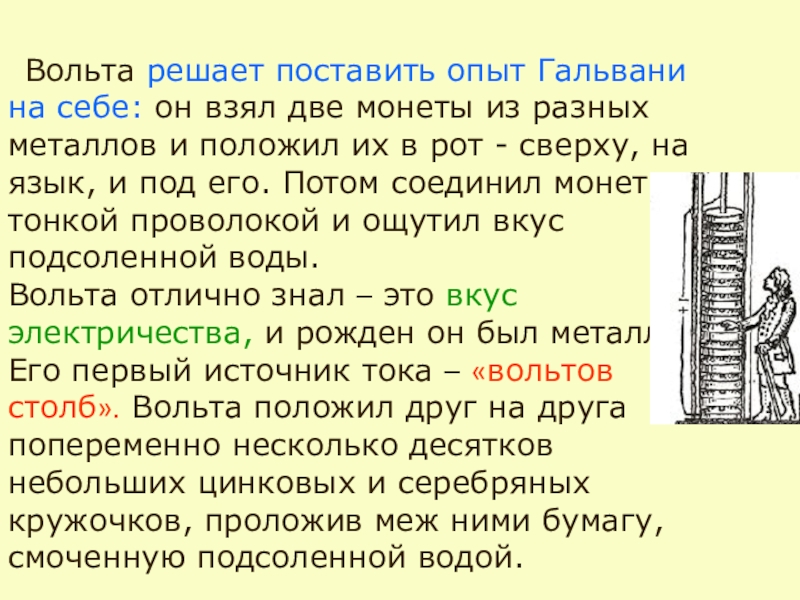

Слайд 65Вольта решает поставить опыт Гальвани на себе: он взял две монеты
из разных металлов и положил их в рот - сверху, на язык, и под его. Потом соединил монеты тонкой проволокой и ощутил вкус подсоленной воды.
Вольта отлично знал – это вкус электричества, и рожден он был металлами.
Его первый источник тока – «вольтов столб». Вольта положил друг на друга попеременно несколько десятков небольших цинковых и серебряных кружочков, проложив меж ними бумагу, смоченную подсоленной водой.
Слайд 66Вольта был и первым испытателем своего прибора. Ученый опускал руку в
чашу с водой, к которой подсоединял один из контактов «столба», а к другому контакту прикреплял проволоку, свободным концом которой он прикасался ко лбу, к носу, к веку. Он чувствовал или укол, или резкий удар - и все это аккуратно записывал. Иногда боль становилась невыносимой - и тогда Вольта размыкал свою цепь. Он понял, что его «столб» - это источник постоянного тока.
В 1800 году в журнале Лондонского королевского общества появилось письмо Вольты с описанием «вольтова столб». Так была изобретена первая в мире электрическая батарея. Хотя силы Вольтова столба хватило бы только на то, чтоб зажечь всего лишь одну слабую лампу.
Слайд 67А известный русский ученый Петров в 1802 г. изготовил огромную батарею.
Она состояла из 4200 медных и цинковых кружков, между каждой парой которых прокладывали картонные кружочки, пропитанные раствором нашатыря. Эта батарея представляла собой 2100 медно-цинковых гальванических элементов, соединенных последовательно. Напряжение на ее зажимах составлялоколо 1650-1700 В.
Это был первый в истории источник постоянного тока сравнительно высокого напряжения.
Слайд 68СДЕЛАЙ САМ !
Термоэлемент из электролампы.
Если взять электрическую лампу без стеклянного
баллона, ввернуть ее в патрон, укрепленный на подставке и соединить с гальванометром, то при нагревании горящей спичкой места соединения спирали с проволочкой гальванометр покажет наличие тока
Слайд 69Лейденская банка.
Лейденскую банку (или конденсатор) легко сделать самому. Для этого нужна
стеклянная банка.
Стенки банки с внешней стороны и внутренней стороны надо на 2/3 оклеить фольгой (без складок!). Затем взять полиэтиленовую крышку и вставить в середину ее металлический стержень. На верхний конец стержня насадить металлический (или из любого другого материала, но оклеенный фольгой) шарик. Из фольги сделать кисточку и укрепить ее на нижнем конце стержня так, чтобы она при закрытой крышке касалась дна. Закрыть банку крышкой — и прибор готов!
Чтобы зарядить банку, прикоснитесь к шарику, например, наэлектризованной пластмассовой расческой. Чтобы увеличить заряд, проделайте это несколько раз, заново наэлектризовывая расческу.
Слайд 70САМОДЕЛЬНЫЕ БАТАРЕЙКИ
Вкусная батарейка.
Фрукты содержат в себе слабые растворы кислот. Если
взять лимон или яблоко и воткнуть в него медную проволоку, а на расстоянии от неё кусочек оцинкованного железа, то получится гальванический элемент. Измерьте вольтметром напряжение на своей батарейке, он покажет около 1 В.
А можно убедиться в этом и без вольтметра: прикоснитесь языком одновременно до меди и цинка – язык защиплет!
Слайд 71А можно составить большую батарею, включив элементы последовательно. Вкусненько, не правда ли
?!
Слайд 72Содовая батарейка. Надо развести питьевую соду до густоты сметаны, и выложить чайной
ложкой на блюдце. На один край содового комка положить медную монету, а на другой конец – кусочек оцинкованного железа. Вы получили гальванический элемент, который дает напряжение около 1В. Его можно измерить с помощью вольтметра, дотронувшись проводами, идущими от вольтметра , одновременно до меди и цинка. Можно составить последовательную цепь из нескольких подобных элементов, напряжение на выходе батареи увеличится!
Слайд 73Солёная батарейка. Возьми по пять «желтых» и «белых» монет. Разложи их, чередуя
между собой. Проложи между ними прокладки из промокашки или газеты, смоченной в крепком растворе поваренной соли. Поставь все это столбиком и сожми. Батарейка готова! Подсоедини вольтметр к первой «желтой» и последней «белой монете. Есть напряжение! А если взять этот столбик из монет большим и указательным пальцами, то можно ощутить легкий удар током!
!!! Не забудь сначала очистить все металлические детали от жира, очень хорошо это получается с помощью порошка «Пемоксоль» (для чистки посуды)!

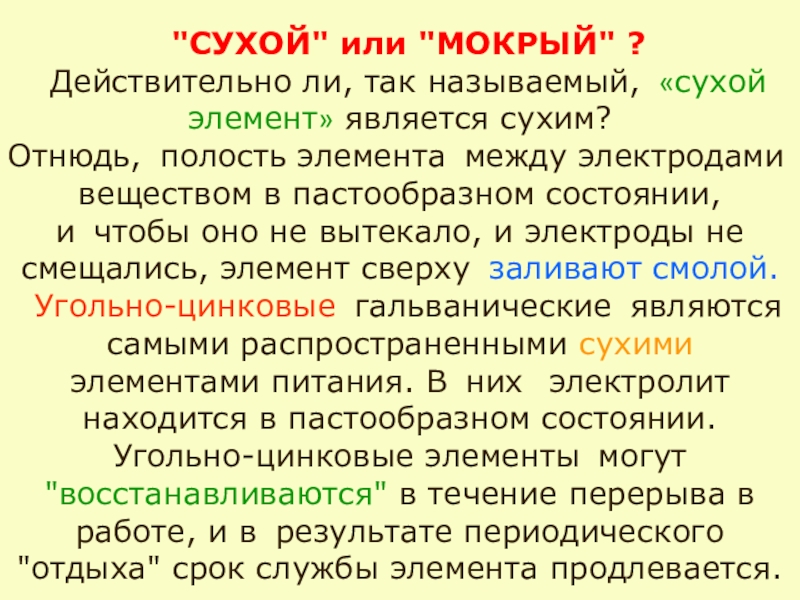

Слайд 74"СУХОЙ" или "МОКРЫЙ" ?
Действительно ли, так называемый, «сухой элемент» является сухим?
Отнюдь,
полость элемента между электродами заполнена веществом в пастообразном состоянии,
и чтобы оно не вытекало, и электроды не смещались, элемент сверху заливают смолой.
Угольно-цинковые гальванические являются самыми распространенными сухими элементами питания. В них электролит находится в пастообразном состоянии. Угольно-цинковые элементы могут "восстанавливаются" в течение перерыва в работе, и в результате периодического "отдыха" срок службы элемента продлевается.
Угольно-цинковые гальванические являются самыми распространенными сухими элементами питания. В них электролит находится в пастообразном состоянии. Угольно-цинковые элементы могут "восстанавливаются" в течение перерыва в работе, и в результате периодического "отдыха" срок службы элемента продлевается.

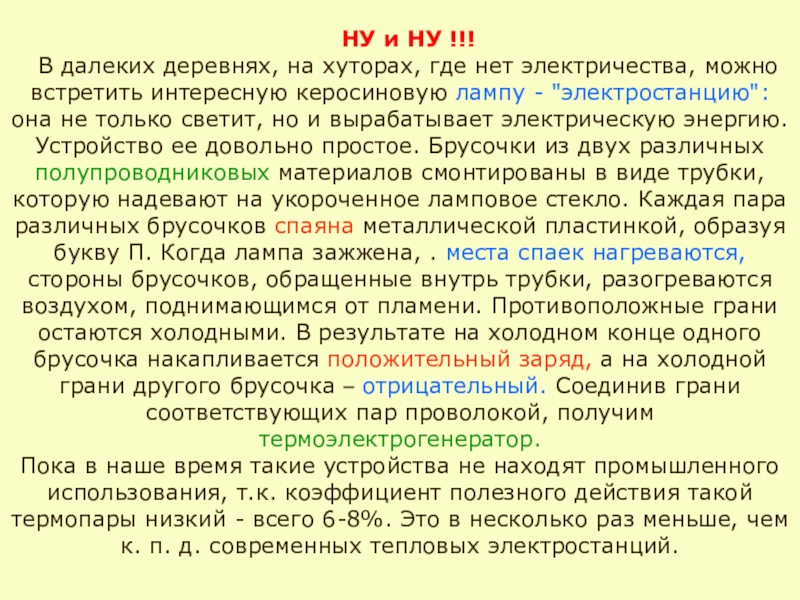

Слайд 75НУ и НУ !!!
В далеких деревнях, на хуторах, где нет электричества,
можно встретить интересную керосиновую лампу - "электростанцию": она не только светит, но и вырабатывает электрическую энергию. Устройство ее довольно простое. Брусочки из двух различных полупроводниковых материалов смонтированы в виде трубки, которую надевают на укороченное ламповое стекло. Каждая пара различных брусочков спаяна металлической пластинкой, образуя букву П. Когда лампа зажжена, . места спаек нагреваются, стороны брусочков, обращенные внутрь трубки, разогреваются воздухом, поднимающимся от пламени. Противоположные грани остаются холодными. В результате на холодном конце одного брусочка накапливается положительный заряд, а на холодной грани другого брусочка – отрицательный. Соединив грани соответствующих пар проволокой, получим термоэлектрогенератор.
Пока в наше время такие устройства не находят промышленного использования, т.к. коэффициент полезного действия такой термопары низкий - всего 6-8%. Это в несколько раз меньше, чем к. п. д. современных тепловых электростанций.

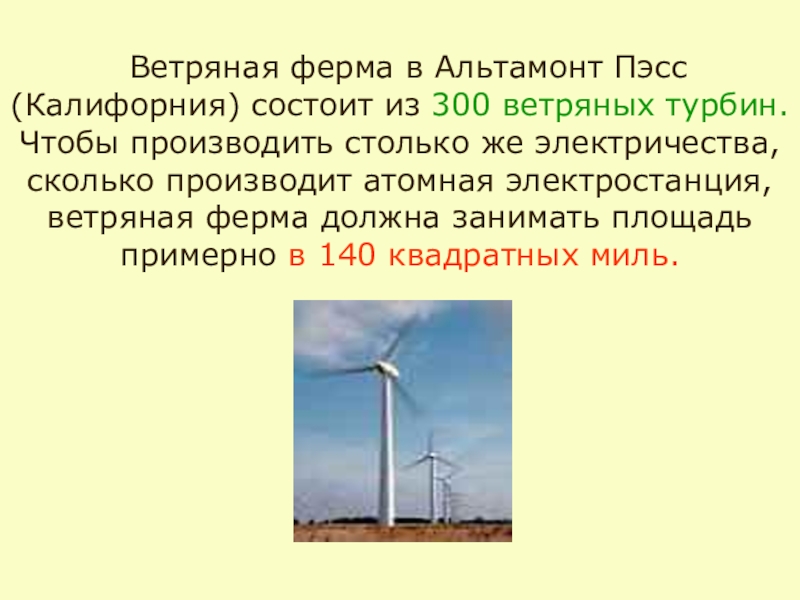

Слайд 76Ветряная ферма в Альтамонт Пэсс (Калифорния) состоит из 300 ветряных турбин.
Чтобы производить столько же электричества, сколько производит атомная электростанция, ветряная ферма должна занимать площадь примерно в 140 квадратных миль.
Слайд 78В узлах кристаллической решетки металла расположены положительные ионы, а в пространстве
между ними движутся свободные электроны.
Электрический ток в металлах– направленное движение свободных электронов.
Мандельштам,
Папалекси
Стюарт, Толмен
Скорость распространения электрического поля
300 000 км/с.
Скорость электронов
несколько мм/с.
Слайд 79Действия электрического тока:
Тепловое действие- проводник, по которому течет ток, нагревается.
Проволока нагревается,
удлиняется, провисает.
В электрической лампе вольфрамовая
проволока
нагревается током
до яркого свечения.
Учебник стр.81 рис.53
Кипятильник
электрическая плита
Электрический утюг
Слайд 802. Химическое действие тока состоит в выделении химически чистых веществ при
прохождении электрического тока через водные растворы кислот, солей, щелочей.
Например, при пропускании тока через раствор медного купороса (CuS04) на отрицательно заряженном электроде выделится чистая медь (Си).
Например, при пропускании тока через раствор медного купороса (CuS04) на отрицательно заряженном электроде выделится чистая медь (Си).
катод
анод
катион
Вода
H2O
CuSO4
Слайд 81Медный провод, покрытый изоляционным материалом, нужно намотать на железный гвоздь, а
концы провода соединить с источником тока .
Когда цепь замкнута, гвоздь становится магнитом (намагничивается) и притягивает небольшие железные предметы: гвоздики, железные стружки, опилки.
С исчезновением тока в обмотке
(при размыкании цепи) гвоздь размагничивается.
Когда цепь замкнута, гвоздь становится магнитом (намагничивается) и притягивает небольшие железные предметы: гвоздики, железные стружки, опилки.
С исчезновением тока в обмотке
(при размыкании цепи) гвоздь размагничивается.
3. Магнитное действие тока.
Стр.82 рис.55
Слайд 82На нитях небольшая рамочка из витков тонкой медной проволоки. Концы обмотки
присоединены к полюсам источника тока. В обмотке существует электрический ток, но рамка висит неподвижно.
Если эту рамку поместить теперь между полюсами магнита, то она станет поворачиваться, пока не установится в плоскости магнита.
Если эту рамку поместить теперь между полюсами магнита, то она станет поворачиваться, пока не установится в плоскости магнита.
Явление взаимодействия катушки с током и магнита используют в устройстве гальванометра.
Учебник стр.82 рис.55,56,57
Слайд 83Сила тока. Единицы силы тока. Амперметр. Измерение силы тока.
Д/з
П.37,38, упр.14,15 (оставшиеся)
Df. Сила тока = отношению электрического заряда q, прошедшего через поперечное сечение проводника, ко времени его прохождения t.
сила тока
электрический заряд
Ампер Андре Мари (1775-1836)
1Кл = 1А ∙ 1с
За единицу электрического заряда принимают электрический заряд, прошедший через поперечное сечение проводника при силе тока 1А за время 1с.
Слайд 84За единицу силы тока (1 Ампер) принимают силу тока, при которой
отрезки параллельных прямых длиной 1 м на расстоянии 1 метра взаимодействуют в вакууме с силой
2·10-7Н= 0,0000002Н.
2·10-7Н= 0,0000002Н.
Стр.85 рис.59 б)
Стр.85 рис.59 а)
Если по проводникам течет ток одного направления,
то проводники притягиваются,
если разного направления, то отталкиваются.
миллиампер = 1мА= 0,001 А
микроампер=1мкА=0,000001А
килоампер=1кА=1000 А
Мегаампер=1МА=1000 000 А
Слайд 85Упр.14(1), стр.87
Выразите в амперах силу тока, равную 2000 мА; 100
мА, 55 мА; 3 кА.
2000 мА = 2 А; 100 мА = 0,1 А;
55 мА = 0,055 А; 3 кА = 3000 А.
Упр.14 (2)
Сила тока в цепи электрический плитки равна 1,4 А. Какой электрический заряд проходит через поперечное сечение ее спирали за 10 минут?
Дано: СИ Решение:
t = 10 мин.= 600 с
q-?
Ответ: q = 840 Кл
Слайд 86Упр. 14(3), стр.87
Сила тока в цепи электрической лампы равна 0,3
А. сколько электронов проходит через поперечное сечение спирали за 5 минут?
Дано: СИ Решение:
t = 5 мин. = 300 с
N-?
Ответ: N=
Слайд 87Амперметр-
прибор для измерения силы тока, включается последовательно с тем прибором,
силу тока в котором измеряют.
Условное обозначение амперметра
