Презентация, доклад на тему Электрический ток (10 класс)
Содержание

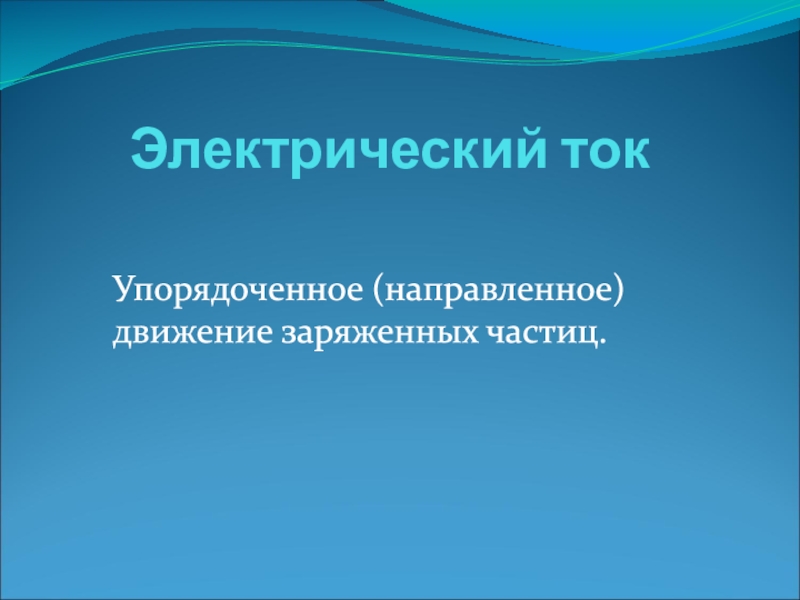

- 1. Электрический ток (10 класс)
- 2. Условия существования электрического тока:Наличие свободных заряженных частиц
- 3. Направление электрического тока:За направление электрического тока принимается
- 4. Количественная характеристика тока:Интенсивность направленного движения заряженных частиц
- 5. Связь силы тока со скоростью направленного движения:Рассмотрим
- 6. Характеристики проводника:Сила тока определяется разностью потенциалов: чем
- 7. Характеристики проводника:Сопротивление проводника – мера противодействия проводника
Условия существования электрического тока:Наличие свободных заряженных частиц (носителей тока) – свободные электроны или ионыСила, действующая в определённом направлении на заряженные частицы и перемещающая их: F = qEНаличие разности потенциалов (напряжения) между концами проводника: E
Слайд 2Условия существования электрического тока:
Наличие свободных заряженных частиц (носителей тока) – свободные
электроны или ионы
Сила, действующая в определённом направлении на заряженные частицы и перемещающая их:
F = qE
Наличие разности потенциалов (напряжения) между концами проводника: E = U/d
Сила, действующая в определённом направлении на заряженные частицы и перемещающая их:
F = qE
Наличие разности потенциалов (напряжения) между концами проводника: E = U/d
Слайд 3Направление электрического тока:
За направление электрического тока принимается направление движения положительно заряженных
частиц.
Направление тока совпадает с направлением напряженности электрического поля, вызывающего этот ток.
Направление тока совпадает с направлением напряженности электрического поля, вызывающего этот ток.
Слайд 4Количественная характеристика тока:
Интенсивность направленного движения заряженных частиц в проводнике характеризует величина
электрического заряда, проходящего через поперечное сечение проводника за единицу времени – сила тока
I = Δq/Δt [А = Кл/с]
Если сила тока со временем не меняется, то ток является постоянным.
I > O, если направление тока совпадает с условно выбранным положительным направлением
I < O, если направление тока не совпадает с условно выбранным положительным направлением
I = Δq/Δt [А = Кл/с]
Если сила тока со временем не меняется, то ток является постоянным.
I > O, если направление тока совпадает с условно выбранным положительным направлением
I < O, если направление тока не совпадает с условно выбранным положительным направлением

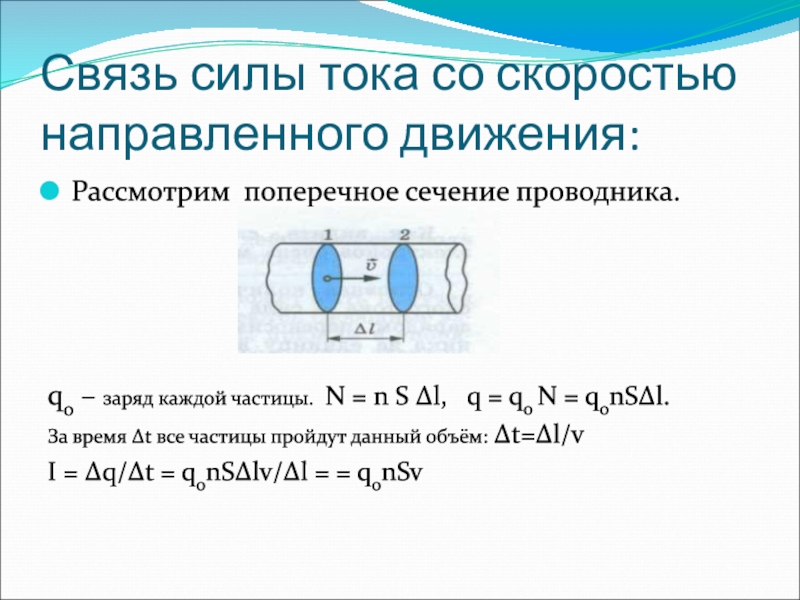

Слайд 5Связь силы тока со скоростью направленного движения:
Рассмотрим поперечное сечение проводника.
q0 –
заряд каждой частицы. N = n S Δl, q = q0 N = q0nSΔl.
За время Δt все частицы пройдут данный объём: Δt=Δl/v
I = Δq/Δt = q0nSΔlv/Δl = = q0nSv
За время Δt все частицы пройдут данный объём: Δt=Δl/v
I = Δq/Δt = q0nSΔlv/Δl = = q0nSv
Слайд 6Характеристики проводника:
Сила тока определяется разностью потенциалов: чем б U, тем б
E, тем б v частиц, значит и б I.
Для каждого проводника (твёрдого, жидкого, газообразного) существует определённая зависимость I от U. Эту зависимость выражает вольт - амперная характеристика.
I = U/R - закон Ома
для участка цепи
Для каждого проводника (твёрдого, жидкого, газообразного) существует определённая зависимость I от U. Эту зависимость выражает вольт - амперная характеристика.
I = U/R - закон Ома
для участка цепи
Слайд 7Характеристики проводника:
Сопротивление проводника – мера противодействия проводника направленному движению электрических зарядов.
R
= U/I [Ом = В/А] R = ρ l/S
ρ – удельное сопротивление проводника. ρ = RS/l
[Ом м, Ом мм2/м]
ρ – удельное сопротивление проводника. ρ = RS/l
[Ом м, Ом мм2/м]
