Презентация, доклад на тему Электр тізбегіне өткізгіштерді тізбектей және параллель жалғау (10 класс)

Білімділік: Оқушылардың өткізгіштерді тізбектей және параллель жалғау туралы білімдерін толықтыру,бекіту,тексеру. Дамытушылық: Оқушылардың ой өрісін ,шығармашылық және танымдық қабілеттерін дамыту. Тәрбиелік: Оқушыларды ұқыптылыққа ,еңбекшілдікке тәрбиелеу Сабақтың мақсаты:

Слайд 1
Электр тізбегіне
өткізгіштерді
тізбектей және параллель
жалғау

Электр тізбегінеөткізгіштерді тізбектей және параллель жалғау

Слайд 2

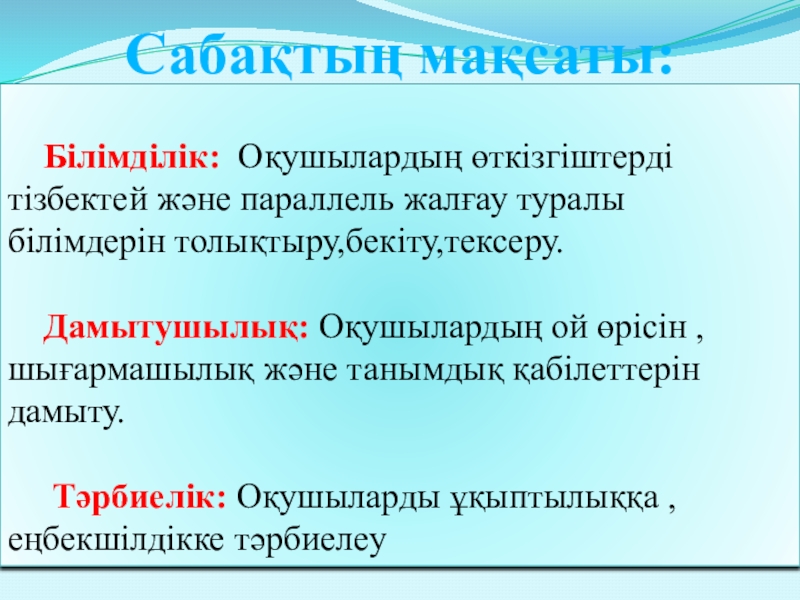

Білімділік: Оқушылардың өткізгіштерді тізбектей және параллель жалғау

туралы білімдерін толықтыру,бекіту,тексеру.

Дамытушылық: Оқушылардың ой өрісін ,шығармашылық және танымдық қабілеттерін дамыту.

Тәрбиелік: Оқушыларды ұқыптылыққа ,еңбекшілдікке тәрбиелеу

Сабақтың мақсаты:

Білімділік: Оқушылардың өткізгіштерді  тізбектей және параллель жалғау туралы білімдерін толықтыру,бекіту,тексеру.  Дамытушылық: Оқушылардың

Слайд 3 Сабақтың түрі:


Жаңа материалды меңгерту

Сабақтың әдісі:

Шығармашылық жұмыс

Көрнекілігі:
Слайдтық презентация,тест тапсырмалары,карточкалар



Сабақтың түрі:

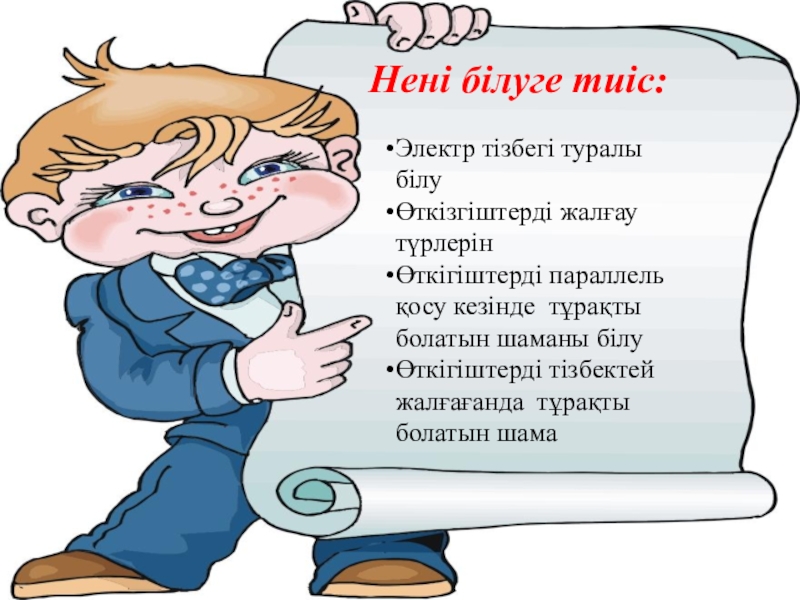

Слайд 4Нені білуге тиіс:
Электр тізбегі туралы білу
Өткізгіштерді жалғау түрлерін
Өткігіштерді параллель қосу кезінде

тұрақты болатын шаманы білу
Өткігіштерді тізбектей жалғағанда тұрақты
болатын шама
Нені білуге тиіс:Электр тізбегі туралы білуӨткізгіштерді жалғау түрлерінӨткігіштерді параллель қосу кезінде тұрақты болатын шаманы білуӨткігіштерді тізбектей жалғағанда

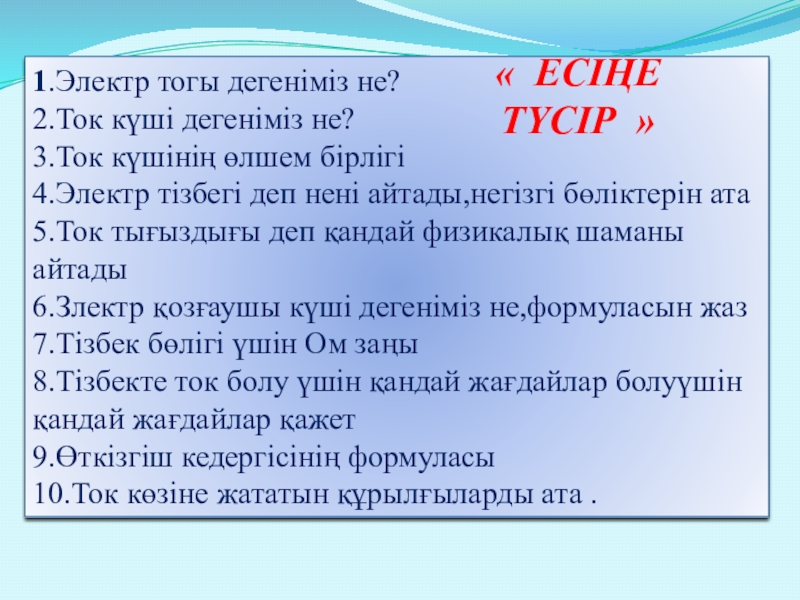

Слайд 51.Электр тогы дегеніміз не?
2.Ток күші дегеніміз не?
3.Ток күшінің өлшем бірлігі
4.Электр тізбегі

деп нені айтады,негізгі бөліктерін ата
5.Ток тығыздығы деп қандай физикалық шаманы айтады
6.Злектр қозғаушы күші дегеніміз не,формуласын жаз
7.Тізбек бөлігі үшін Ом заңы
8.Тізбекте ток болу үшін қандай жағдайлар болуүшін қандай жағдайлар қажет
9.Өткізгіш кедергісінің формуласы
10.Ток көзіне жататын құрылғыларды ата .

« Есіңе түсір »

1.Электр тогы дегеніміз не?2.Ток күші дегеніміз не?3.Ток күшінің өлшем бірлігі4.Электр тізбегі деп нені айтады,негізгі бөліктерін ата5.Ток тығыздығы

Слайд 6Ә) « Тіліңмен жүгірме, біліміңмен жүгір »

Есеп шығару
Ә) « Тіліңмен жүгірме, біліміңмен жүгір »      Есеп шығару

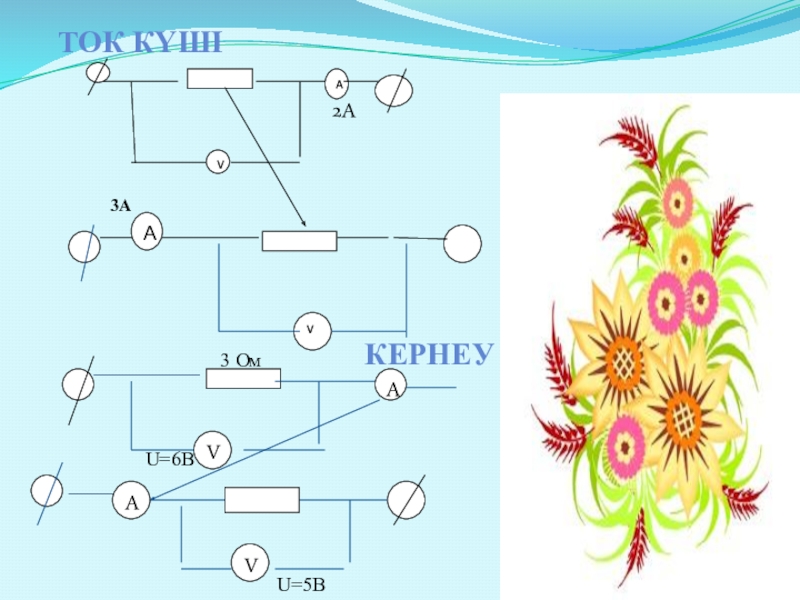

Слайд 7A





U=10В

А



V

ТОК КҮШІ

V


КЕРНЕУ

V

A

A

V

3 Oм

U=6B

U=5B

A

Слайд 8Ә) « Тіліңмен жүгірме,
біліміңмен жүгір »

Есеп шығару

Жаңа сабақ

Ә) « Тіліңмен жүгірме, біліміңмен жүгір »      Есеп шығаруЖаңа сабақ

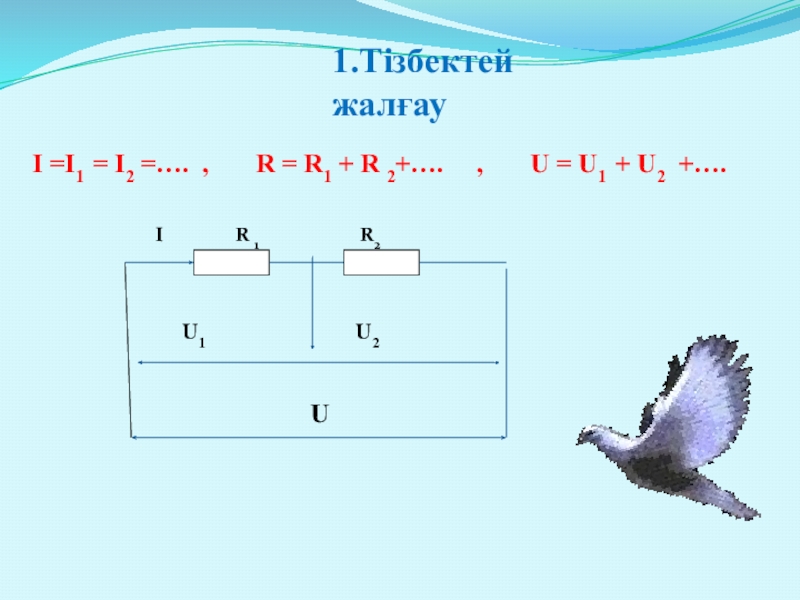

Слайд 91.Тізбектей жалғау









I R 1 R2

U1 U2

U

I =I1 = I2 =…. , R = R1 + R 2+…. , U = U1 + U2 +….

1.Тізбектей жалғау

Слайд 102. Параллель жалғау
а
I 1
R 1
R 2
R 3

I 2

I 2

U = U1 = U 2 = ….

I = I1 + I2 +….

1/R = 1/R1 + 1/R2 + …

в

2. Параллель  жалғауа I 1R 1R 2R 3  I 2 I 2 U = U1

Слайд 11Т Е С Т

Т Е С Т

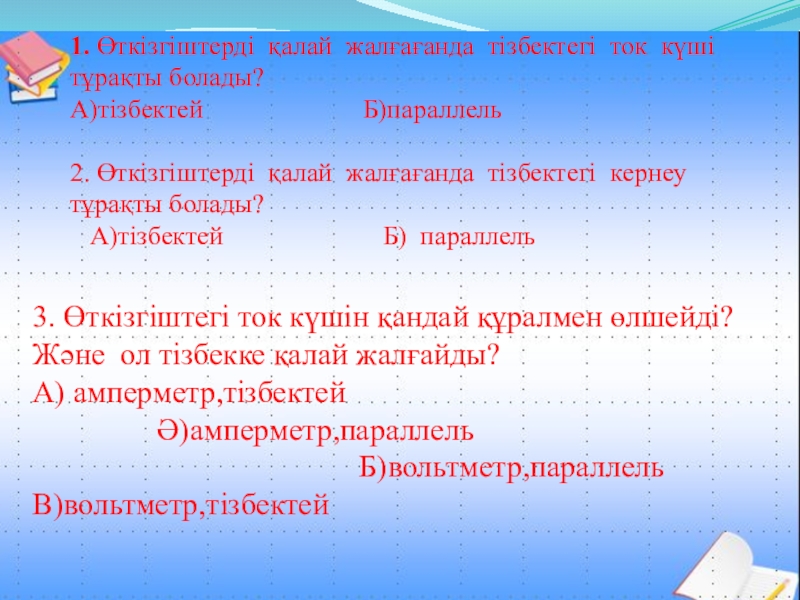

Слайд 121. Өткізгіштерді қалай жалғағанда тізбектегі ток күші тұрақты болады?
А)тізбектей

Б)параллель

2. Өткізгіштерді қалай жалғағанда тізбектегі кернеу тұрақты болады?
А)тізбектей Б) параллель


3. Өткізгіштегі ток күшін қандай құралмен өлшейді? Және ол тізбекке қалай жалғайды?
А) амперметр,тізбектей
Ә)амперметр,параллель
Б)вольтметр,параллель
В)вольтметр,тізбектей

1. Өткізгіштерді қалай жалғағанда тізбектегі ток күші тұрақты болады?А)тізбектей

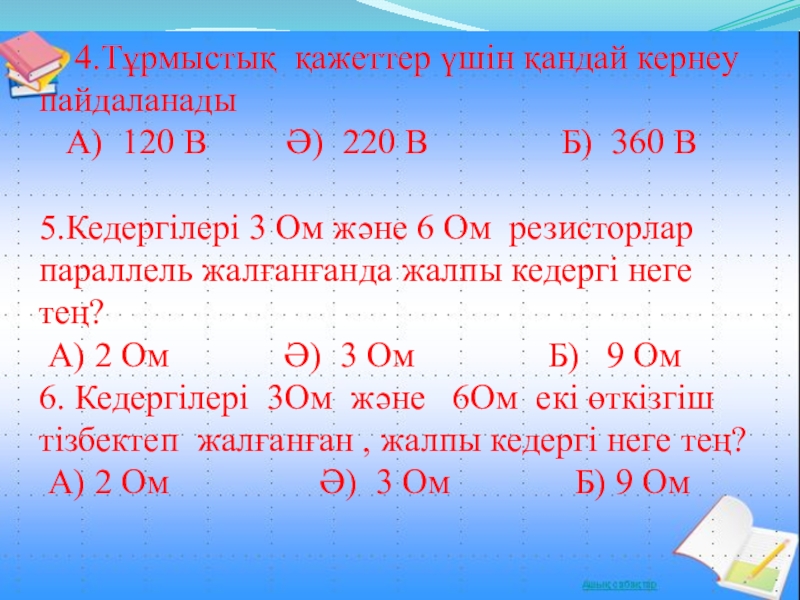

Слайд 13 4.Тұрмыстық қажеттер үшін қандай кернеу пайдаланады
А) 120

В Ә) 220 В Б) 360 В

5.Кедергілері 3 Ом және 6 Ом резисторлар параллель жалғанғанда жалпы кедергі неге тең?
А) 2 Ом Ә) 3 Ом Б) 9 Ом
6. Кедергілері 3Ом және 6Ом екі өткізгіш тізбектеп жалғанған , жалпы кедергі неге тең?
А) 2 Ом Ә) 3 Ом Б) 9 Ом
4.Тұрмыстық қажеттер үшін қандай кернеу пайдаланады  А) 120 В     Ә)

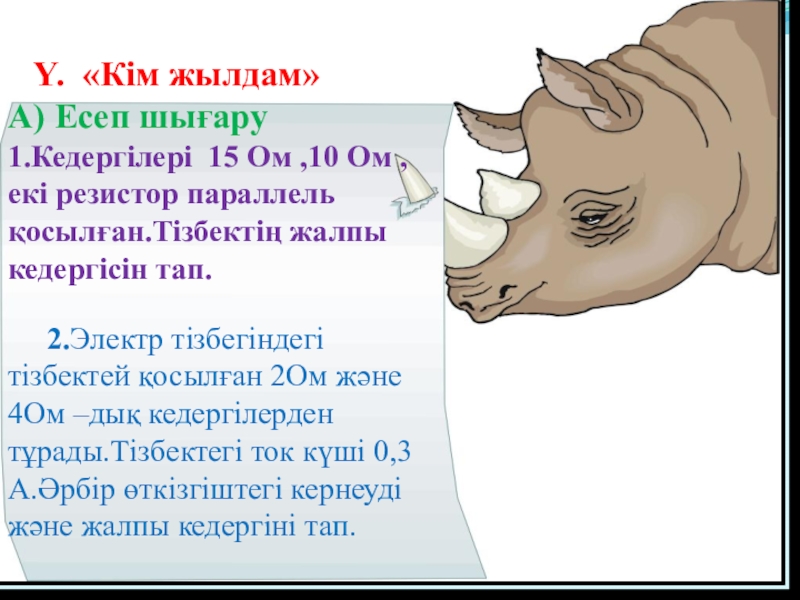

Слайд 14 Y. «Кім жылдам»
А) Есеп шығару
1.Кедергілері 15 Ом ,10

Ом , екі резистор параллель қосылған.Тізбектің жалпы кедергісін тап.

2.Электр тізбегіндегі тізбектей қосылған 2Ом және 4Ом –дық кедергілерден тұрады.Тізбектегі ток күші 0,3А.Әрбір өткізгіштегі кернеуді және жалпы кедергіні тап.

Y. «Кім жылдам» А) Есеп шығару1.Кедергілері 15 Ом ,10 Ом , екі резистор параллель қосылған.Тізбектің

Слайд 15Ә)Суреттік есептер

Ә)Суреттік  есептер

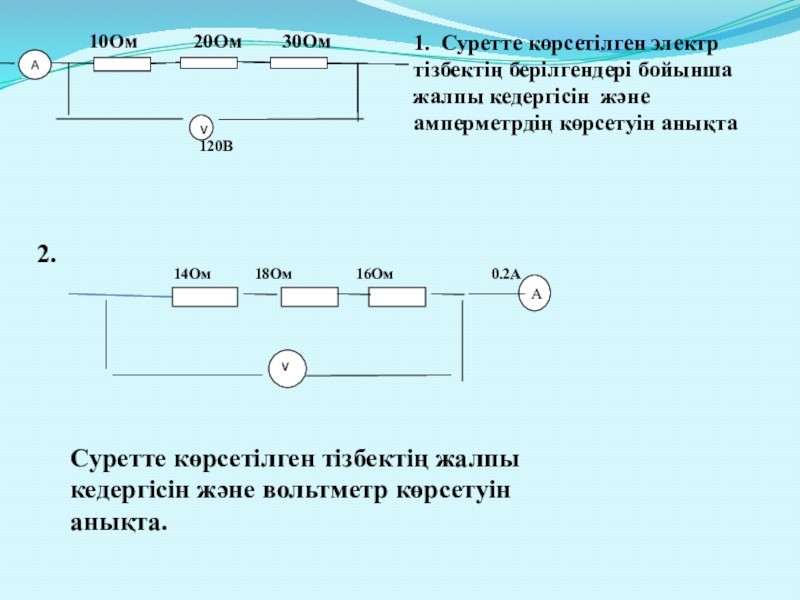

Слайд 16V
А



120В

1. Суретте көрсетілген электр тізбектің берілгендері бойынша жалпы кедергісін және амперметрдің көрсетуін анықта

10Ом 20Ом 30Ом

V

А


2.


14Ом 18Ом 16Ом 0.2A








Суретте көрсетілген тізбектің жалпы кедергісін және вольтметр көрсетуін анықта.

VА

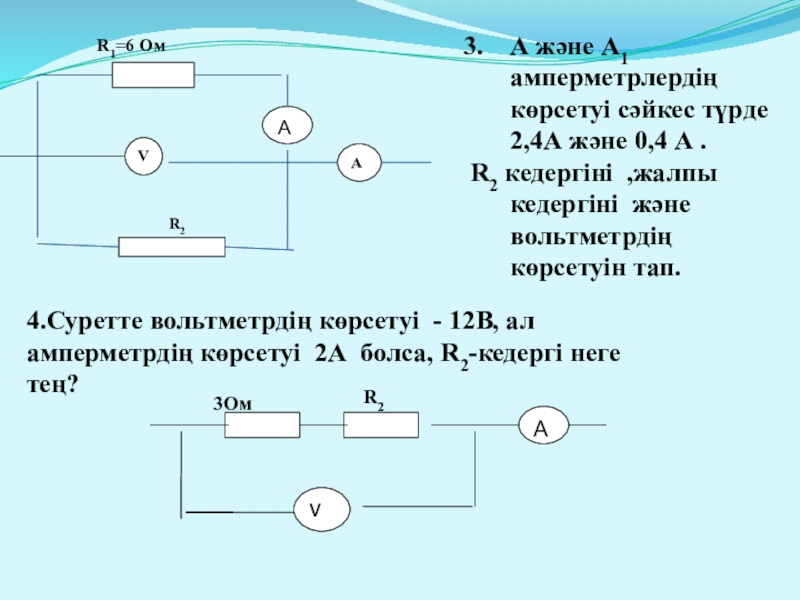

Слайд 17V
А
A

R1=6 Ом






R2

А және А1 амперметрлердің көрсетуі сәйкес түрде 2,4А және 0,4 А .
R2 кедергіні ,жалпы кедергіні және вольтметрдің көрсетуін тап.

4.Суретте вольтметрдің көрсетуі - 12В, ал амперметрдің көрсетуі 2А болса, R2-кедергі неге тең?

V

А


R2

3Ом


VАA            R1=6 Ом

Слайд 18YI.Үйге тапсырма: §9.4


Есеп :
нұсқа-4 №4
YI.Үйге тапсырма: §9.4

Слайд 19САУ
БОЛЫҢЫЗДАР!!
!

САУ БОЛЫҢЫЗДАР!!!
