Презентация, доклад на тему Движение заряженной частицы в электростатическом поле

частицы с постоянной скоростью под действием гравитационного электростатического полей

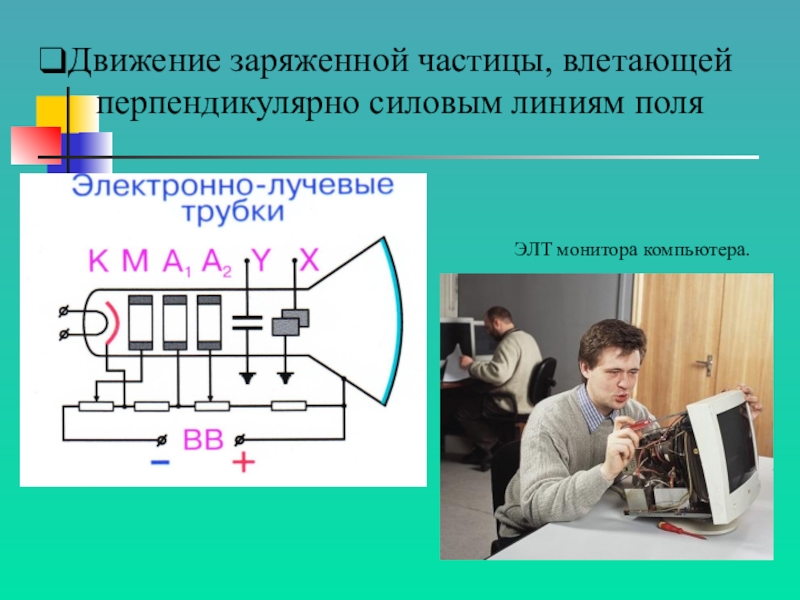

Движение заряженной частицы, влетающей перпендикулярно силовым линиям поля

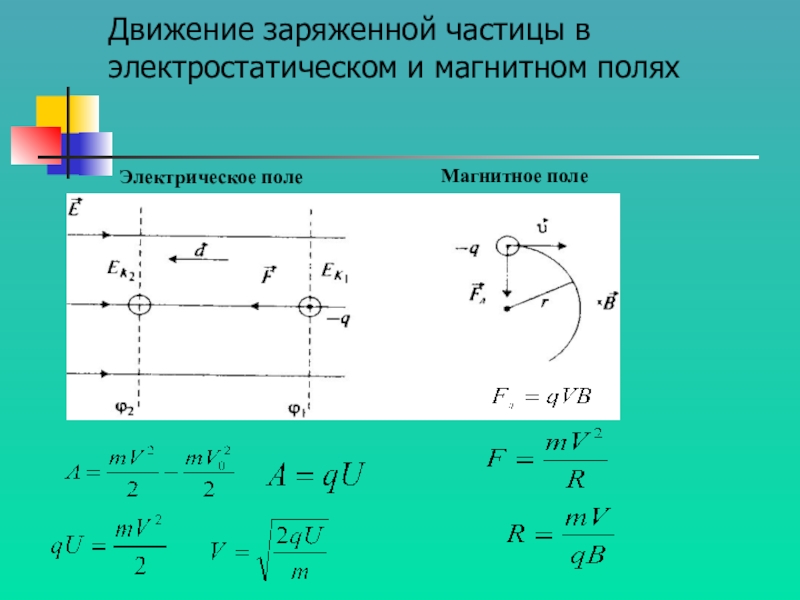

Движение заряженной частицы в электростатическом и магнитном полях

триод

ЭЛТ осциллографа

для ускоренных частиц

системы уравнений, описывающих эту модель ситуации.
Получение расчетной формулы.
Вычисление искомого параметра.
Анализ результата.

характер движения частицы, начальные условия, конечное состояние объекта.
Сделай рисунок. Изобрази объект в начальном и конечном состоянии, укажи силы, действующие на частицу.
Продумай план решения.
Запиши уравнения движения объекта, основное уравнение динамики, формулы, связывающие искомый параметр, законы сохранения.
Реши полученную систему уравнений относительно искомого параметра.
Оцени полученный результат.

Алгоритм решения задач.

монитор компьютера.
Анализ условия задачи.
Заряженная частица движется в конденсаторе по криволинейной траектории (по параболе). По оси ОХ движение равномерное, по оси ОУ движение с ускорением, аналогично движению материальной точки в гравитационном поле.
Идея решения.
Записать уравнение движения частицы в проекциях на ось ОХ и ось ОУ, разложить вектор скорость движения частицы V на составляющие Vx и Vy, записать второй закон Ньютона, формулу кулоновской силы.

Базовые формулы:

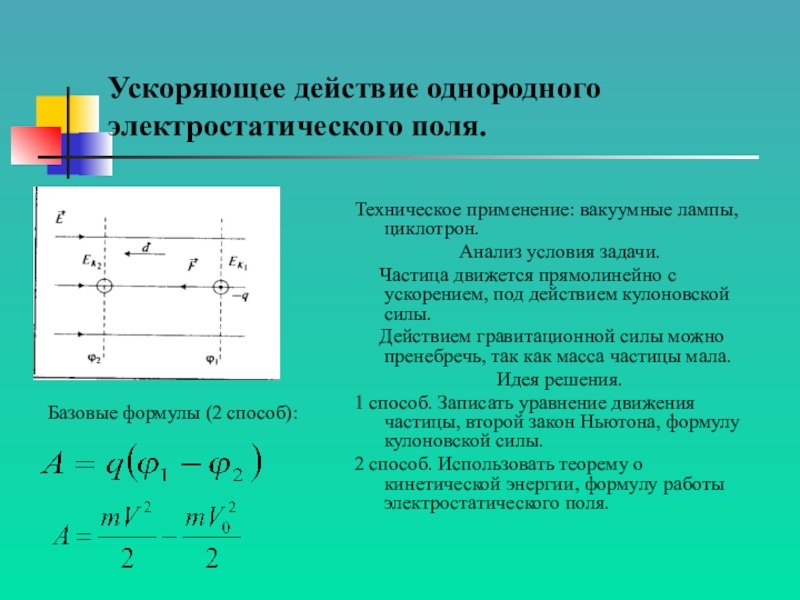

Частица движется прямолинейно с ускорением, под действием кулоновской силы.
Действием гравитационной силы можно пренебречь, так как масса частицы мала.
Идея решения.
1 способ. Записать уравнение движения частицы, второй закон Ньютона, формулу кулоновской силы.
2 способ. Использовать теорему о кинетической энергии, формулу работы электростатического поля.

Базовые формулы (2 способ):
