Презентация, доклад на тему Действие магнитного поля на проводник с током и движущуюся заряженную частицу

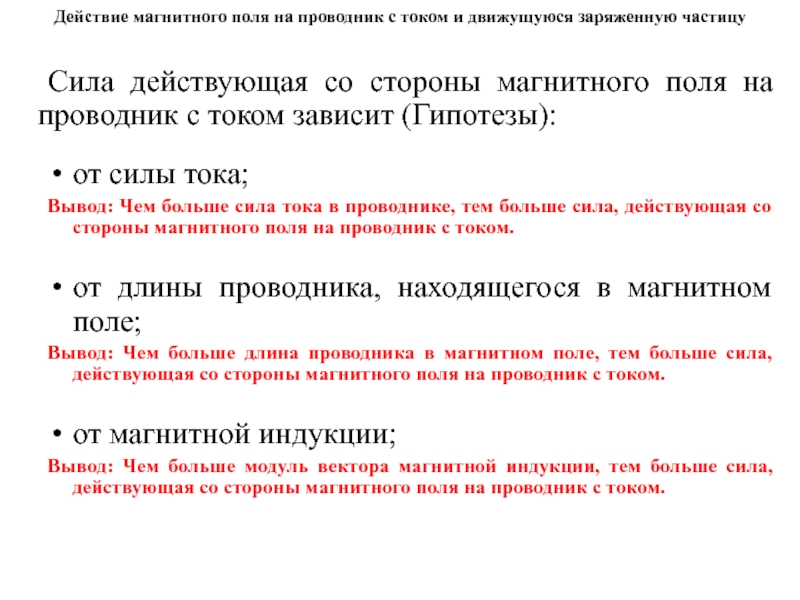

Сила действующая со стороны магнитного поля на проводник с током зависит (Гипотезы):

от силы тока;
Вывод: Чем больше сила тока в проводнике, тем больше сила, действующая со стороны магнитного поля на проводник с током.

от длины проводника, находящегося в магнитном поле;
Вывод: Чем больше длина проводника в магнитном поле, тем больше сила, действующая со стороны магнитного поля на проводник с током.

от магнитной индукции;
Вывод: Чем больше модуль вектора магнитной индукции, тем больше сила, действующая со стороны магнитного поля на проводник с током.

Закон Ампера:
На проводник с током в магнитном поле действует сила, модуль которой равен:

FА = IBl sin α

I – сила тока в проводнике
B – модуль вектора магнитной индукции
l – длина части проводника, находящейся в магнитном поле
α – угол между направлением тока в проводнике и вектором магнитной индукции

Направление силы действующей со стороны магнитного поля на проводник с током зависит (Гипотезы):
от направления тока в проводнике;
от направления вектора магнитной индукции.

Для определения направления используют правило левой руки:

Если левую руку расположить так,
чтобы перпендикулярная к проводнику
составляющая вектора магнитной индукции
входила в ладонь, а четыре пальца были
направлены по направлению тока,
то отогнутый на 900 большой палец
покажет направление силы Ампера.

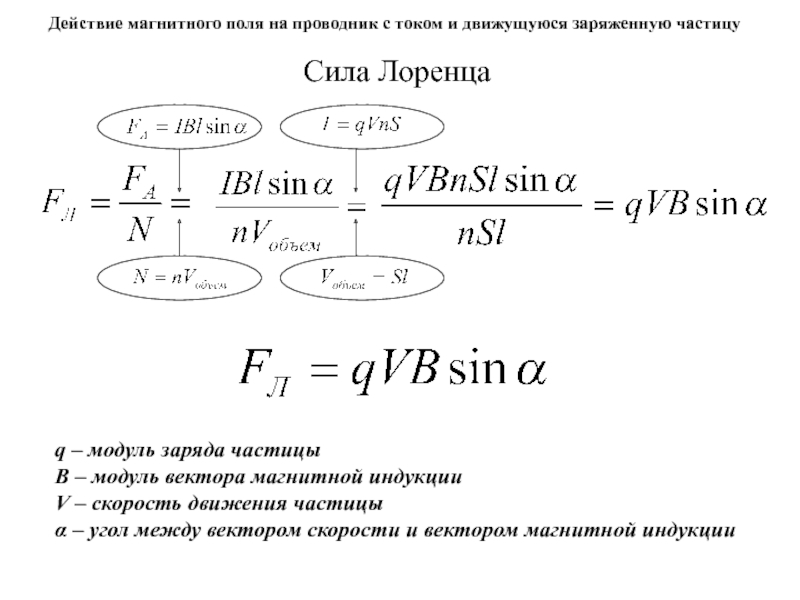

Сила Лоренца

q – модуль заряда частицы
B – модуль вектора магнитной индукции
V – скорость движения частицы
α – угол между вектором скорости и вектором магнитной индукции

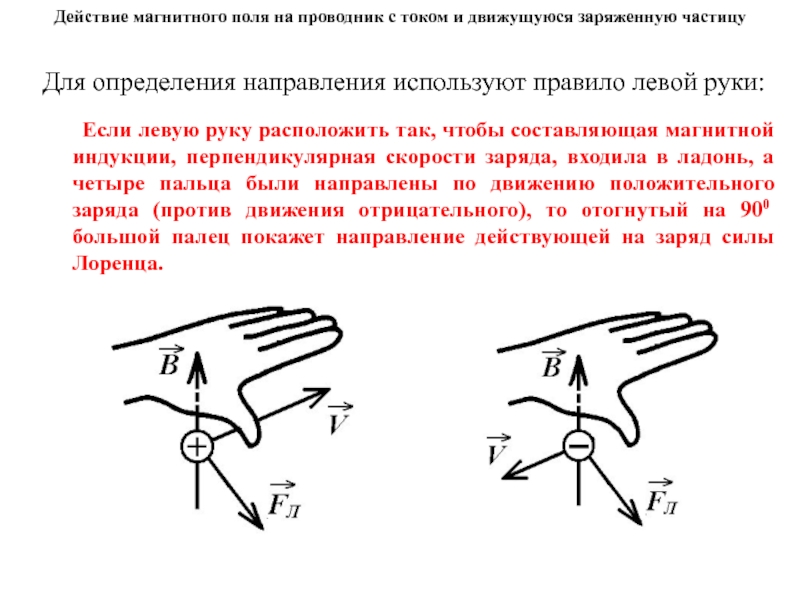

Для определения направления используют правило левой руки:

Если левую руку расположить так, чтобы составляющая магнитной индукции, перпендикулярная скорости заряда, входила в ладонь, а четыре пальца были направлены по движению положительного заряда (против движения отрицательного), то отогнутый на 900 большой палец покажет направление действующей на заряд силы Лоренца.

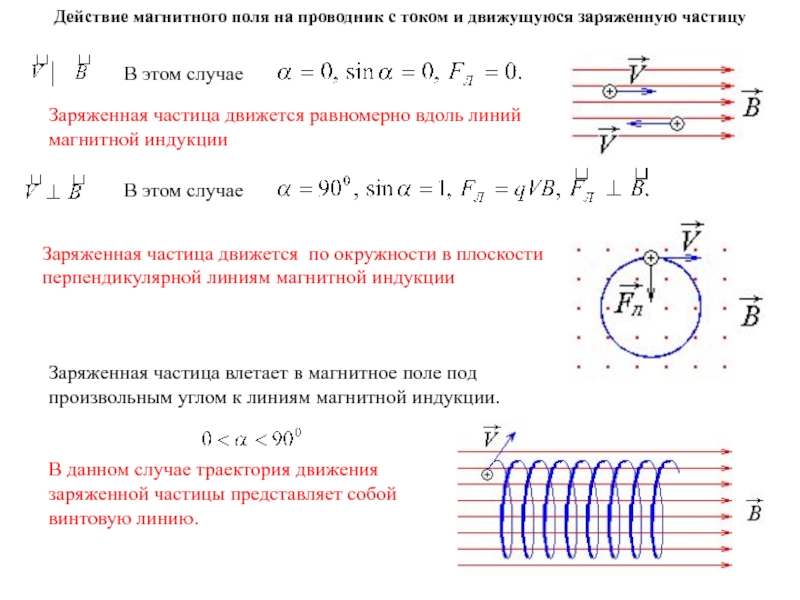

В этом случае

Заряженная частица движется равномерно вдоль линий
магнитной индукции

В этом случае

Заряженная частица движется по окружности в плоскости
перпендикулярной линиям магнитной индукции

Заряженная частица влетает в магнитное поле под
произвольным углом к линиям магнитной индукции.


В данном случае траектория движения
заряженной частицы представляет собой
винтовую линию.
