Презентация, доклад на тему Аналогты сигнал коммутаторлары

Содержание

1. Реттелген енгізу мен шығару ережесі2. Кілттердің динамикалық модельдері3. Диодты кілттер4. Биополярлы транзистордағы кілттер 5. Оқшауланған бекіткіші бар полярлық транзисторлар кілтінің ерекшеліктері 6. Полярлық транзистордағы оқшауланған кілт бекіткішінің ең қарапайым түрі7. Көпканалды коммутаторлар немесе мультиплексорларЖоспар:

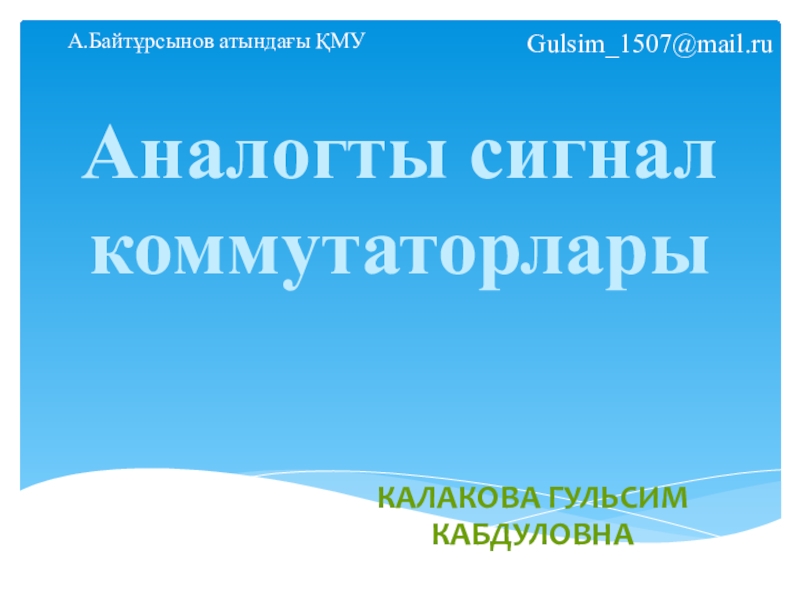

Слайд 1Аналогты сигнал коммутаторлары
Калакова Гульсим Кабдуловна
А.Байтұрсынов атындағы ҚМУ
Gulsim_1507@mail.ru

Аналогты сигнал коммутаторларыКалакова Гульсим КабдуловнаА.Байтұрсынов атындағы ҚМУGulsim_1507@mail.ru

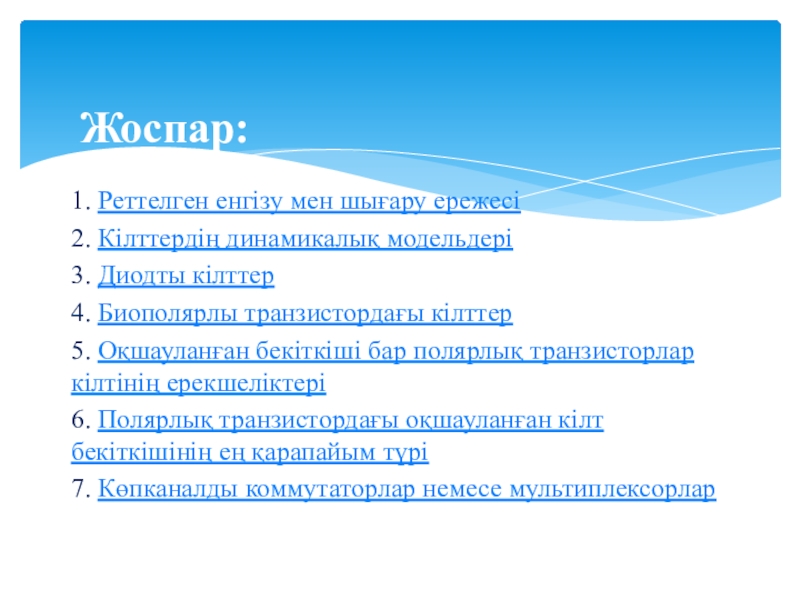

Слайд 21. Реттелген енгізу мен шығару ережесі
2. Кілттердің динамикалық модельдері
3. Диодты кілттер
4.

Биополярлы транзистордағы кілттер
5. Оқшауланған бекіткіші бар полярлық транзисторлар кілтінің ерекшеліктері
6. Полярлық транзистордағы оқшауланған кілт бекіткішінің ең қарапайым түрі
7. Көпканалды коммутаторлар немесе мультиплексорлар

Жоспар:

1. Реттелген енгізу мен шығару ережесі2. Кілттердің динамикалық модельдері3. Диодты кілттер4. Биополярлы транзистордағы кілттер 5. Оқшауланған бекіткіші

Слайд 3Реттелген енгізу мен шығару ереже бойынша сигнал қабылдағыш пен тоқ көзін

адрестеу көмегімен, сонымен қатар сигнал комутаторларының жіберілуіне байланысты жүзеге асырылады. Комутатор арқылы сигнал қабылдағыштар және ток көздерінің байланыс құрылымының жалпы сызбасы 11.1 суретінде көрсетілген. Коммутатор анықталған күйде диодтар мен транзисторларда орындалған байланысқан электронды кілттерден тұрады.

Реттелген енгізу мен шығару ережесі

Реттелген енгізу мен шығару ереже бойынша сигнал қабылдағыш пен тоқ көзін адрестеу көмегімен, сонымен қатар сигнал комутаторларының

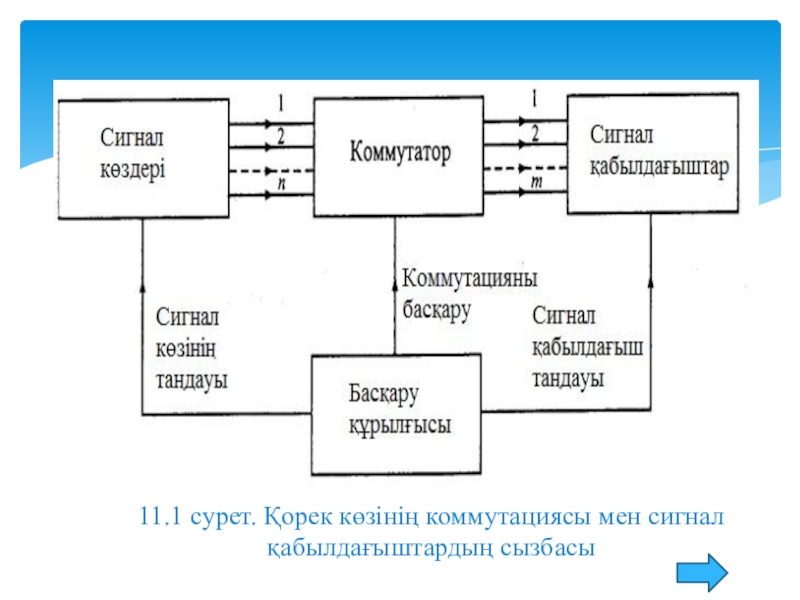

Слайд 411.1 сурет. Қорек көзінің коммутациясы мен сигнал қабылдағыштардың сызбасы

11.1 сурет. Қорек көзінің коммутациясы мен сигнал қабылдағыштардың сызбасы

Слайд 5Кілттердің динамикалық модельдері паразиттік сыйымдылық мен индуктивтілікті қоса алады. Бұл алмастыру

сызбаларының көмегімен кілттердің жылдамісерлілігінің анализі немесе басқару тізбегінде коммутационды кедергілерді есептеу мүмкіндігі бар. Кілттердің индуктивтілігі үлкен жиіліктерде, негізінде, шартты нәтижелерден білінуі ықтимал.
Мысал ретінде 11.3 суретте ажыратқыш бекітпемен транзистор өрісіндегі кілттің сызбасы келтірілген. Кілт бекітпесіне басқарудың импульсті сигнал Uy беру кезінде кедергілер Сзс мен Сзи паразитті сыйымдылық кілттері ашық кілт кедергісінде пайда болады. Одан басқа сигналдың кілт арқала өтуіне 5 лекцияда қарастырып өткен транзисторды кілттегі өтпелі процесс ықпал етеді.

Кілттердің динамикалық модельдері

Кілттердің динамикалық модельдері паразиттік сыйымдылық мен индуктивтілікті қоса алады. Бұл алмастыру сызбаларының көмегімен кілттердің жылдамісерлілігінің анализі немесе

Слайд 611.3 сурет. Кілттің ажыратылған бекітпемен өрістегі транзисторы(а) және алмастырудың оңайлатылған сызбасы(б)

11.3 сурет. Кілттің ажыратылған бекітпемен өрістегі транзисторы(а) және алмастырудың оңайлатылған сызбасы(б)

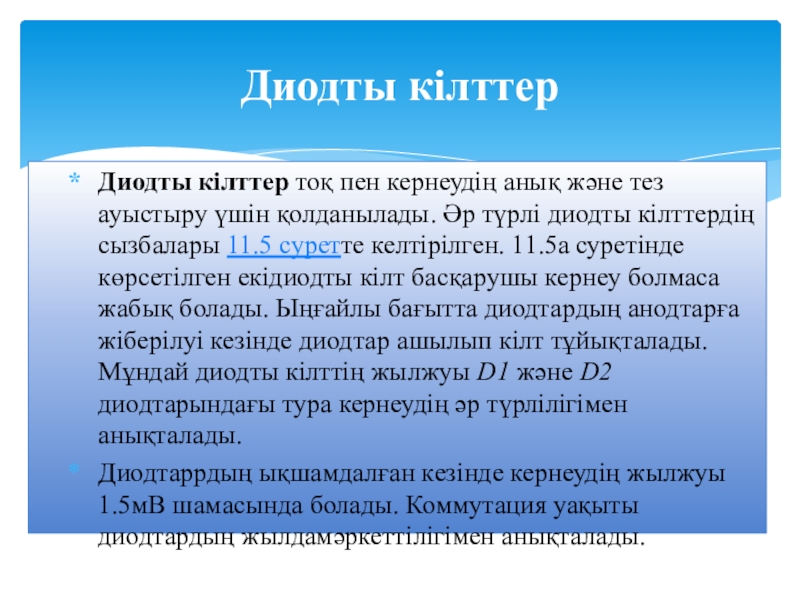

Слайд 7Диодты кілттер тоқ пен кернеудің анық және тез ауыстыру үшін қолданылады.

Әр түрлі диодты кілттердің сызбалары 11.5 суретте келтірілген. 11.5а суретінде көрсетілген екідиодты кілт басқарушы кернеу болмаса жабық болады. Ыңғайлы бағытта диодтардың анодтарға жіберілуі кезінде диодтар ашылып кілт тұйықталады. Мұндай диодты кілттің жылжуы D1 және D2 диодтарындағы тура кернеудің әр түрлілігімен анықталады.
Диодтаррдың ықшамдалған кезінде кернеудің жылжуы 1.5мВ шамасында болады. Коммутация уақыты диодтардың жылдамәркеттілігімен анықталады.

Диодты кілттер

Диодты кілттер тоқ пен кернеудің анық және тез ауыстыру үшін қолданылады. Әр түрлі диодты кілттердің сызбалары 11.5

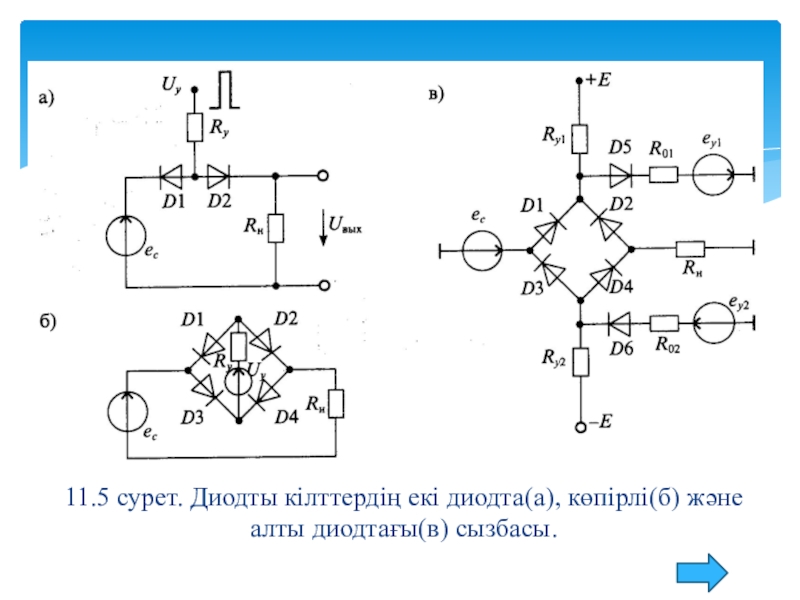

Слайд 811.5 сурет. Диодты кілттердің екі диодта(а), көпірлі(б) және алты диодтағы(в) сызбасы.

11.5 сурет. Диодты кілттердің екі диодта(а), көпірлі(б) және алты диодтағы(в) сызбасы.

Слайд 9Биополярлы транзистордағы кілттер диодты кілттерге қарағанда біршама жетілген және электронды сызбаларда

көптеп қолданылады. Бір биополярлы транзистордағы ең қарапайым кілт 11.7 а суретте келтірілген. Ол T1 кілтті транзистордан және T2 транзистордағы басқару схемасынан тұрады. Құрылысы бойынша транзисторлы кілт 11.5 а суретте келтірілген екідиодты кілтке ұқсас болып келеді. Тоқ негізі жоқ болған жағдайда T1 жабық және кілт ашық болады, ал тоқ негізі iб> iб.нас басқаруынан өту кезінде кілт тұйық болады. Бұл жағдайда коллекторлы және эммиретті өткелдер ашық және 11.5а сызбасындағы ашық диодтарсияқты әрекет етеді.

Биополярлы транзистордағы кілттер

Биополярлы транзистордағы кілттер диодты кілттерге қарағанда біршама жетілген және электронды сызбаларда көптеп қолданылады. Бір биополярлы транзистордағы ең

Слайд 10Транзисторлы кілт пен өзгермелі транзистор қосқыш 11.7 б суретте берілген. Бұл

сызбада қалдық кедергіні төмендету үшін T1 және T2 өзгермелі транзистор қосқыштары кезекті қосылған, ол T1 және T2 транзисторларының жылжу кернеулігіне тең қалдық кернеудің қосымша азаюына әкеліп соқтырады.
Мұндай транзисторлық кілт орны толтырылған деп аталады. Кілттердің орны толтырылған қалдық кернеуі 10..20мкВ шамасында болады. Орны толтырылған кілттердің кемшілігі қосылып тұрған қалыптағы ұлғайған кедергілері болып табылады.
Транзисторлы кілт пен өзгермелі транзистор қосқыш 11.7 б суретте берілген. Бұл сызбада қалдық кедергіні төмендету үшін T1

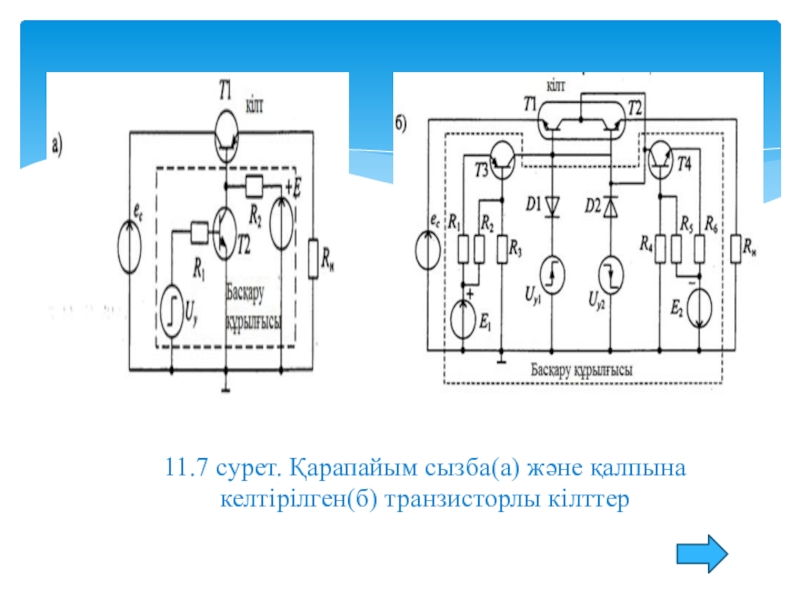

Слайд 1111.7 сурет. Қарапайым сызба(а) және қалпына келтірілген(б) транзисторлы кілттер

11.7 сурет. Қарапайым сызба(а) және қалпына келтірілген(б) транзисторлы кілттер

Слайд 12Оқшауланған бекіткіші бар өрістік транзисторлар кілтінің ерекшелігі болып қосымша сызықтық емес

бұрмалауларды тудыратын және каналдар өтімінің модуляциясына әкелетін ашық каналдың кедергісі коммутациялы каналға өте бағыныштылығы табылады. Бұрмалауды төмендету үшін канал өткелінің модуляциясымен шақырылған кіретін сигналдардың деңгейін шектейді де салыстырмалы үлкен кілт жүгінің кедергісін пайдаланады. Р-n- өткелін басқарушы өрістік транзисторларда да ұқсас нәтиже болады, дегенмен, оны төмендету үшін кіретін сигналға бағынышты бекітпеге басқарушы сигнал береді.

Оқшауланған бекіткіші бар полярлық транзисторлар кілтінің ерекшелігі

Оқшауланған бекіткіші бар өрістік транзисторлар кілтінің ерекшелігі болып қосымша сызықтық емес бұрмалауларды тудыратын және каналдар өтімінің модуляциясына

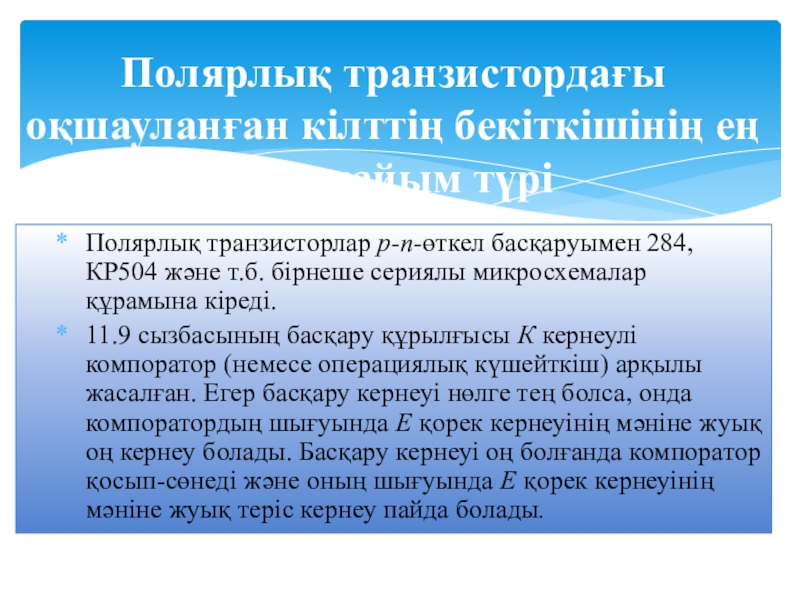

Слайд 14Полярлық транзисторлар p-n-өткел басқаруымен 284, КР504 және т.б. бірнеше сериялы микросхемалар

құрамына кіреді.
11.9 сызбасының басқару құрылғысы К кернеулі компоратор (немесе операциялық күшейткіш) арқылы жасалған. Егер басқару кернеуі нөлге тең болса, онда компоратордың шығуында Е қорек кернеуінің мәніне жуық оң кернеу болады. Басқару кернеуі оң болғанда компоратор қосып-сөнеді және оның шығуында Е қорек кернеуінің мәніне жуық теріс кернеу пайда болады.

Полярлық транзистордағы оқшауланған кілттің бекіткішінің ең қарапайым түрі

Полярлық транзисторлар p-n-өткел басқаруымен 284, КР504 және т.б. бірнеше сериялы микросхемалар құрамына кіреді.11.9 сызбасының басқару құрылғысы К

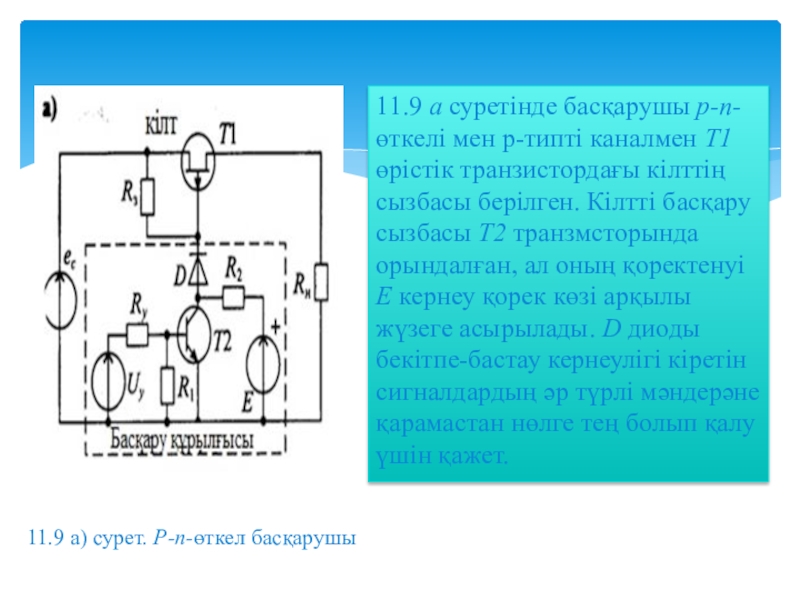

Слайд 1511.9 а суретінде басқарушы p-n-өткелі мен р-типті каналмен Т1 өрістік транзистордағы

кілттің сызбасы берілген. Кілтті басқару сызбасы Т2 транзмсторында орындалған, ал оның қоректенуі Е кернеу қорек көзі арқылы жүзеге асырылады. D диоды бекітпе-бастау кернеулігі кіретін сигналдардың әр түрлі мәндерәне қарамастан нөлге тең болып қалу үшін қажет.

11.9 а) сурет. Р-n-өткел басқарушы

11.9 а суретінде басқарушы p-n-өткелі мен р-типті каналмен Т1 өрістік транзистордағы кілттің сызбасы берілген. Кілтті басқару сызбасы

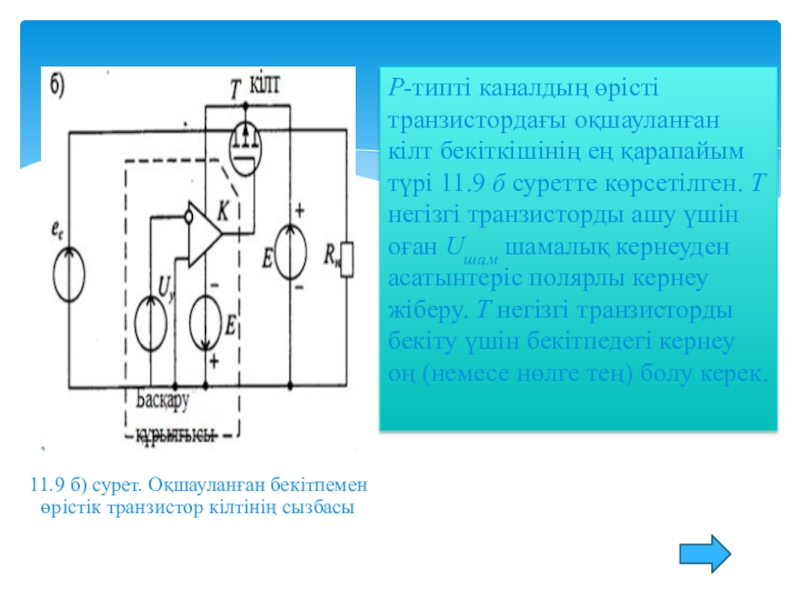

Слайд 1611.9 б) сурет. Оқшауланған бекітпемен өрістік транзистор кілтінің сызбасы
Р-типті каналдың өрісті

транзистордағы оқшауланған кілт бекіткішінің ең қарапайым түрі 11.9 б суретте көрсетілген. Т негізгі транзисторды ашу үшін оған Uшам шамалық кернеуден асатынтеріс полярлы кернеу жіберу. Т негізгі транзисторды бекіту үшін бекітпедегі кернеу оң (немесе нөлге тең) болу керек.
11.9 б) сурет. Оқшауланған бекітпемен өрістік транзистор кілтінің сызбасыР-типті каналдың өрісті транзистордағы оқшауланған кілт бекіткішінің ең қарапайым

Слайд 17Көпканалды коммутаторлар немесе мультиплексорлар аналогты сигналдар үшін кез келген сигнал кіріп

жатқанда да ретті беруге болатын, көп кіру және бір шығуы бар интегралды микросхемалар болып есептеледі. Мультиплексор кілттер жиынтығы мен ол кілттерді басқару құрылғысынан және шығу келістіруші каскадтан тұрады. Мультиплексордың қарапайымдалған түрі 11.11 а суретінде келтірілген.
11.11 б суретте «Analog devices» фирмасының AD7890 мәлімет жиынының құрылымдық сызбасы берілген. Ол сигналдарды масштабтау құрылғыларын (МҚ) қамтиды, сегізканалды мультиплексор, таңдай және сақтау құрылғысы (ТСҚ), аналогтыцифрлы қайта құрушы (АЙҚҚ), тірек кернеу көзі (ТКК) және микропроцессормен жылдам ретті жіктеу интерфейстерін қамтиды.

Көпканалды коммутаторлар немесе мультиплексорлар

Көпканалды коммутаторлар немесе мультиплексорлар аналогты сигналдар үшін кез келген сигнал кіріп жатқанда да ретті беруге болатын, көп

Слайд 1811.11сурет. Мультиплексордың қарапайымдалған түрі (а) және «Analog devices» фирмасының AD78 90

мәлемет жиынының микросхемасы (б)
11.11сурет. Мультиплексордың қарапайымдалған түрі (а) және «Analog devices» фирмасының AD78 90 мәлемет жиынының микросхемасы (б)
