Презентация, доклад на тему Аналогия между инерцией и самоиндукцией

ССОШ№1
Проверила: Денискина Е.В., учитель физики

«самоиндукция».

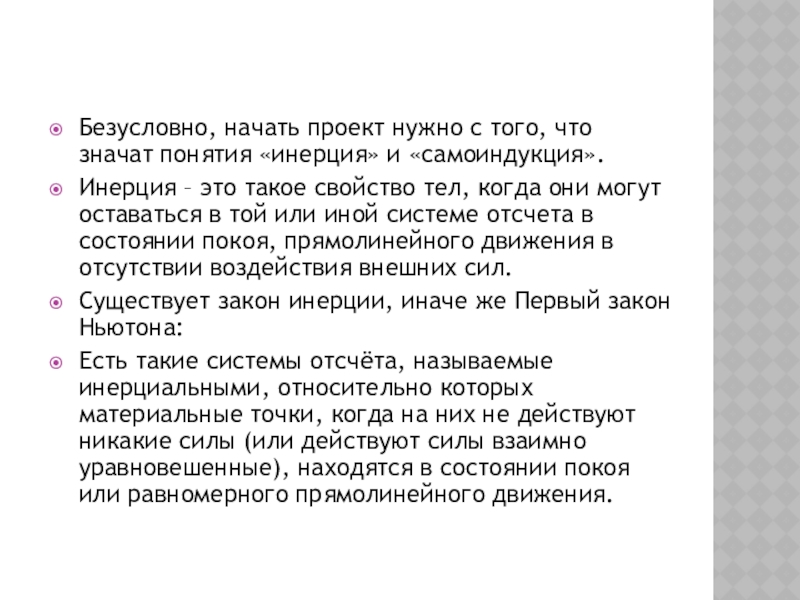

Инерция – это такое свойство тел, когда они могут оставаться в той или иной системе отсчета в состоянии покоя, прямолинейного движения в отсутствии воздействия внешних сил.
Существует закон инерции, иначе же Первый закон Ньютона:
Есть такие системы отсчёта, называемые инерциальными, относительно которых материальные точки, когда на них не действуют никакие силы (или действуют силы взаимно уравновешенные), находятся в состоянии покоя или равномерного прямолинейного движения.

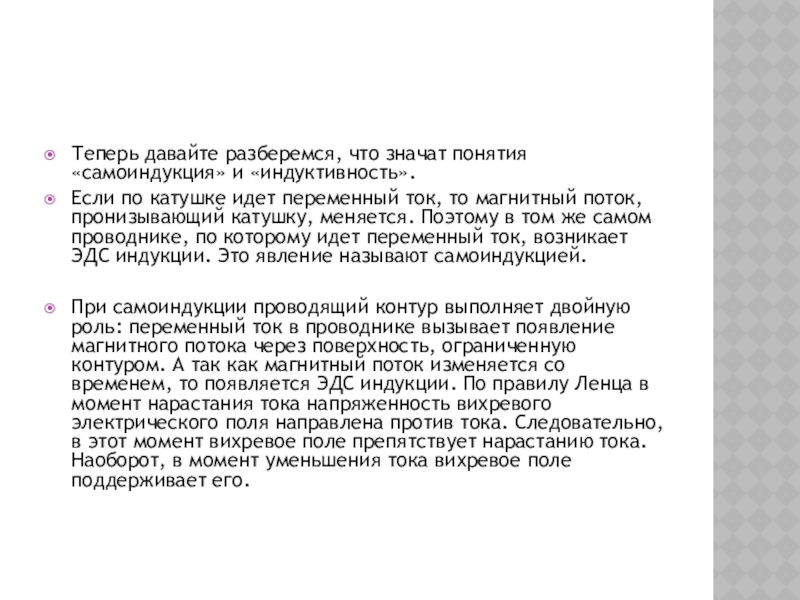

идет переменный ток, то магнитный поток, пронизывающий катушку, меняется. Поэтому в том же самом проводнике, по которому идет переменный ток, возникает ЭДС индукции. Это явление называют самоиндукцией.

При самоиндукции проводящий контур выполняет двойную роль: переменный ток в проводнике вызывает появление магнитного потока через поверхность, ограниченную контуром. А так как магнитный поток изменяется со временем, то появляется ЭДС индукции. По правилу Ленца в момент нарастания тока напряженность вихревого электрического поля направлена против тока. Следовательно, в этот момент вихревое поле препятствует нарастанию тока. Наоборот, в момент уменьшения тока вихревое поле поддерживает его.

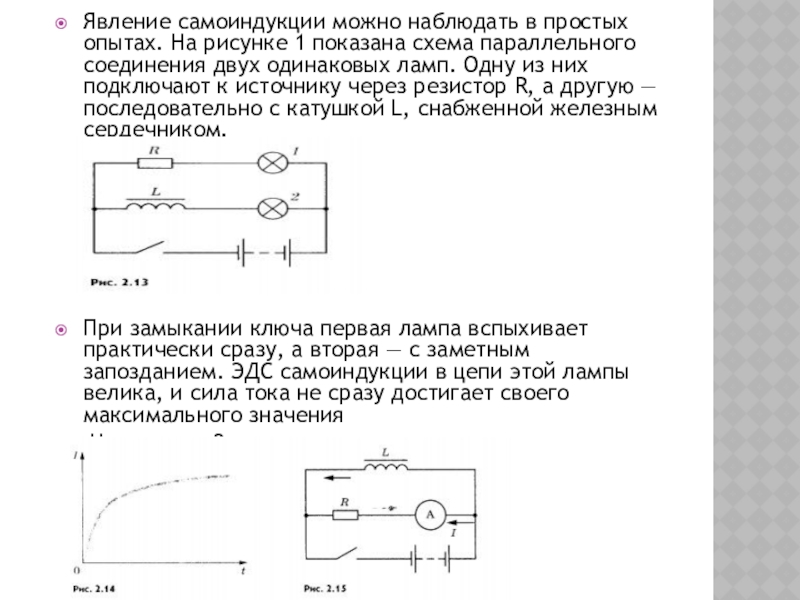

схема параллельного соединения двух одинаковых ламп. Одну из них подключают к источнику через резистор R, а другую — последовательно с катушкой L, снабженной железным сердечником.






При замыкании ключа первая лампа вспыхивает практически сразу, а вторая — с заметным запозданием. ЭДС самоиндукции в цепи этой лампы велика, и сила тока не сразу достигает своего максимального значения
На рисунке 2.

схематически показанной на рисунке 3. При размыкании ключа в катушке L возникает ЭДС самоиндукции, поддерживающая первоначальный ток. в результате в момент размыкания через гальванометр идет ток (цветная стрелка), направленный против начального тока до размыкания (черная стрелка). Сила тока при размыкании цепи может превышать силу тока, проходящего через гальванометр при замкнутом ключе. Это означает, что ЭДС самоиндукции больше ЭДС батареи элементов.

как магнитный поток Ф пропорционален В, то Ф~ В~ I.
Можно, следовательно, утверждать, что
Ф = LI,
где L — коэффициент пропорциональности между током в проводящем контуре и магнитным потоком. Величину L называют индуктивностью контура, или его коэффициентом самоиндукции.

Используя закон электромагнитной индукции и выражение, получаем равенство:







если считать, что форма контура остается неизменной и поток меняется только за счет изменения силы тока.

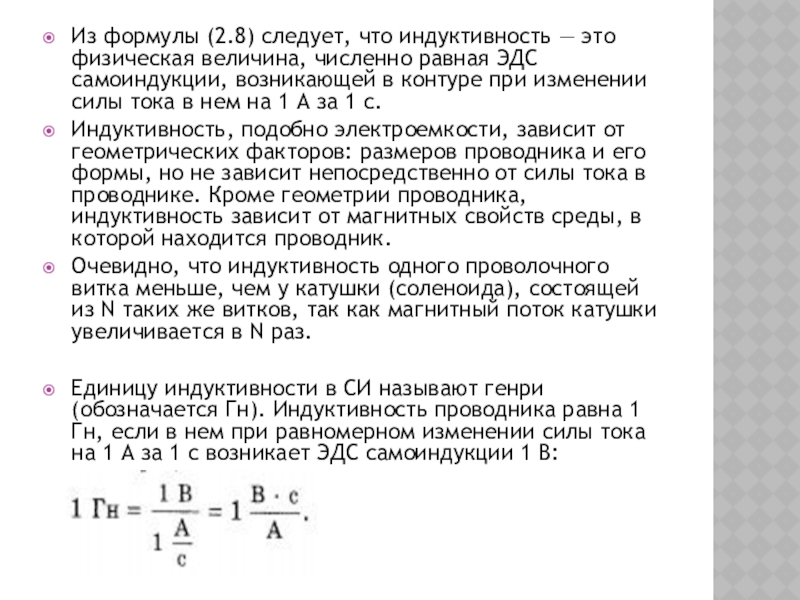

равная ЭДС самоиндукции, возникающей в контуре при изменении силы тока в нем на 1 А за 1 с.
Индуктивность, подобно электроемкости, зависит от геометрических факторов: размеров проводника и его формы, но не зависит непосредственно от силы тока в проводнике. Кроме геометрии проводника, индуктивность зависит от магнитных свойств среды, в которой находится проводник.
Очевидно, что индуктивность одного проволочного витка меньше, чем у катушки (соленоида), состоящей из N таких же витков, так как магнитный поток катушки увеличивается в N раз.

Единицу индуктивности в СИ называют генри (обозначается Гн). Индуктивность проводника равна 1 Гн, если в нем при равномерном изменении силы тока на 1 А за 1 с возникает ЭДС самоиндукции 1 В:

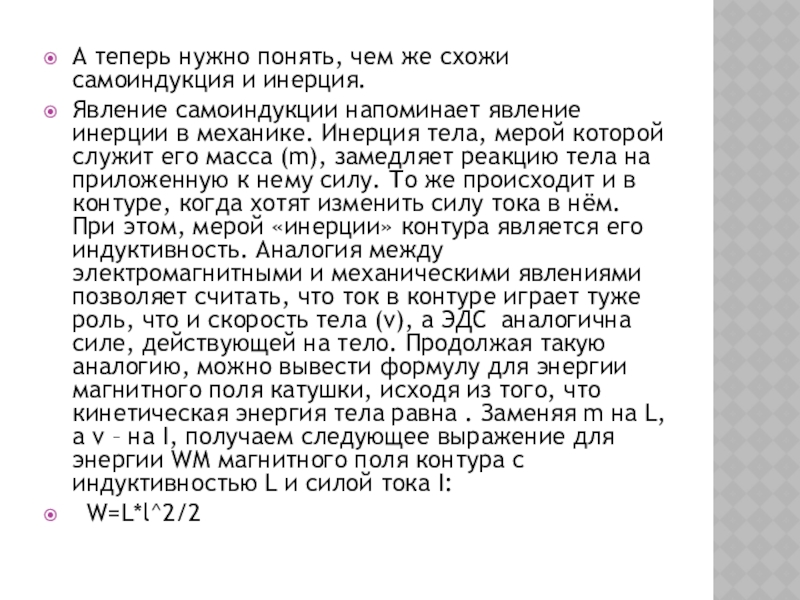

напоминает явление инерции в механике. Инерция тела, мерой которой служит его масса (m), замедляет реакцию тела на приложенную к нему силу. То же происходит и в контуре, когда хотят изменить силу тока в нём. При этом, мерой «инерции» контура является его индуктивность. Аналогия между электромагнитными и механическими явлениями позволяет считать, что ток в контуре играет туже роль, что и скорость тела (v), а ЭДС аналогична силе, действующей на тело. Продолжая такую аналогию, можно вывести формулу для энергии магнитного поля катушки, исходя из того, что кинетическая энергия тела равна . Заменяя m на L, а v – на I, получаем следующее выражение для энергии WМ магнитного поля контура с индуктивностью L и силой тока I:
W=L*l^2/2

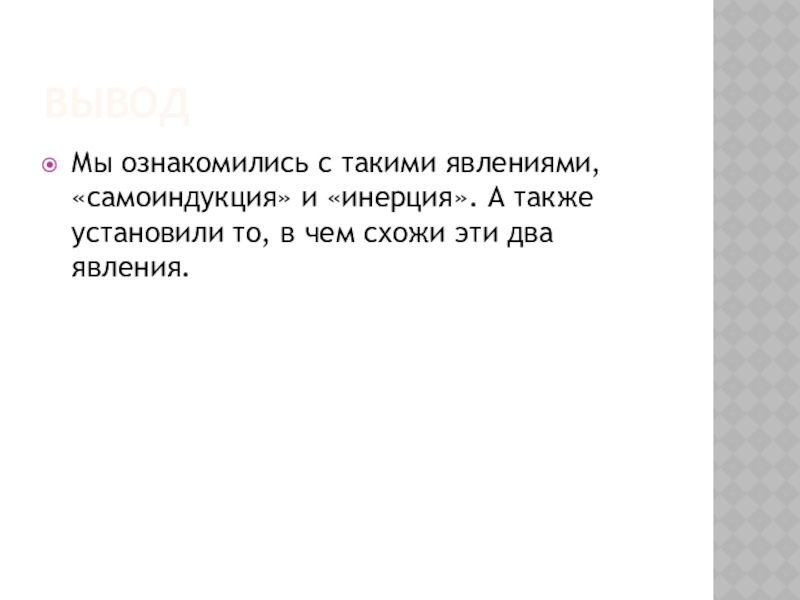

то, в чем схожи эти два явления.
