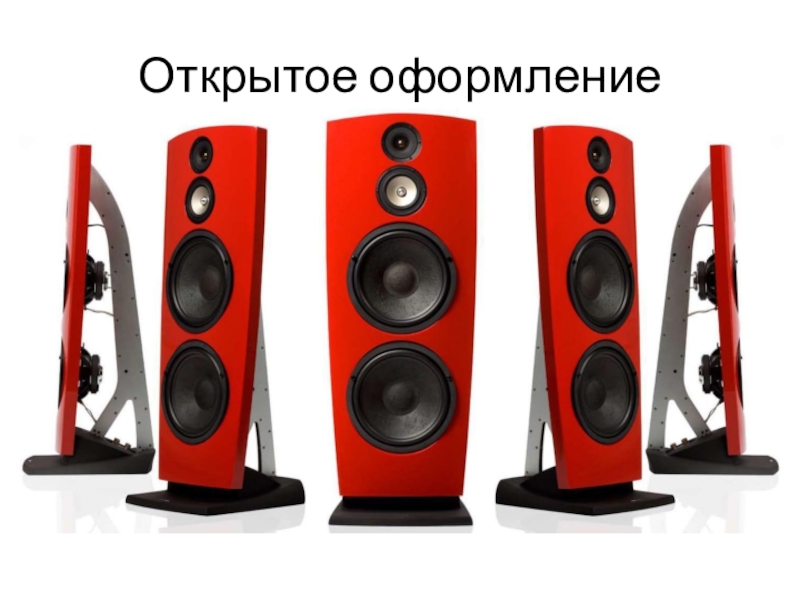

- 12. Открытое оформление

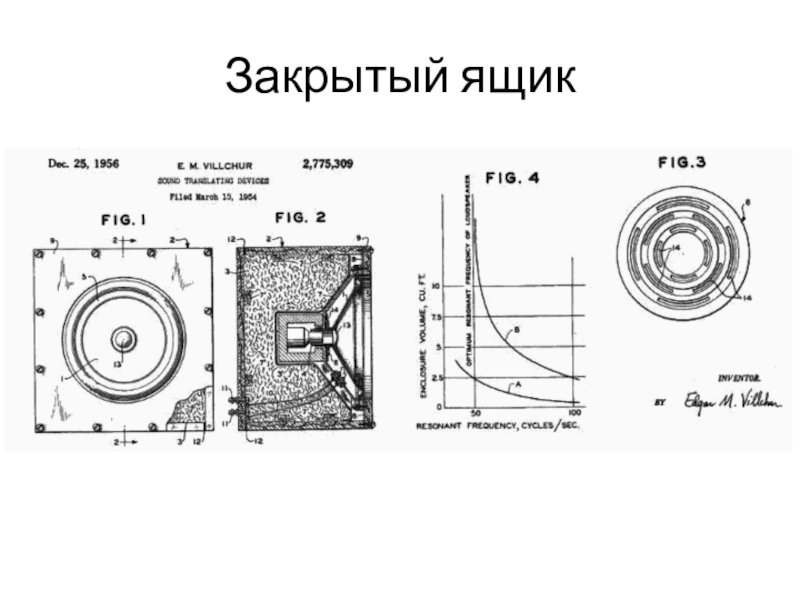

- 13. Закрытый ящик
- 14. Закрытый ящик

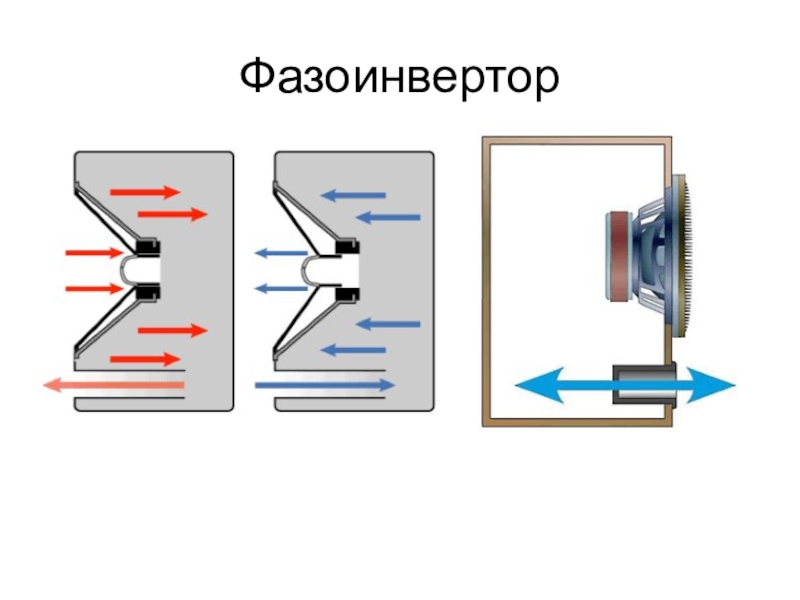

- 15. Фазоинвертор
- 16. Фазоинвертор
- 17. Слайд 17
- 18. Пассивный излучатель
- 19. Акустический лабиринт
- 20. Акустический лабиринт
- 21. Рупор

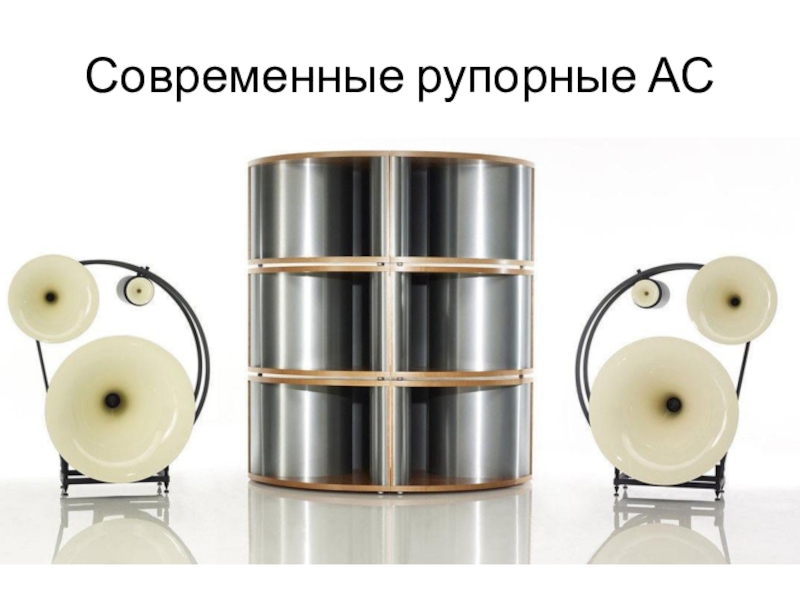

- 22. Современные рупорные АС

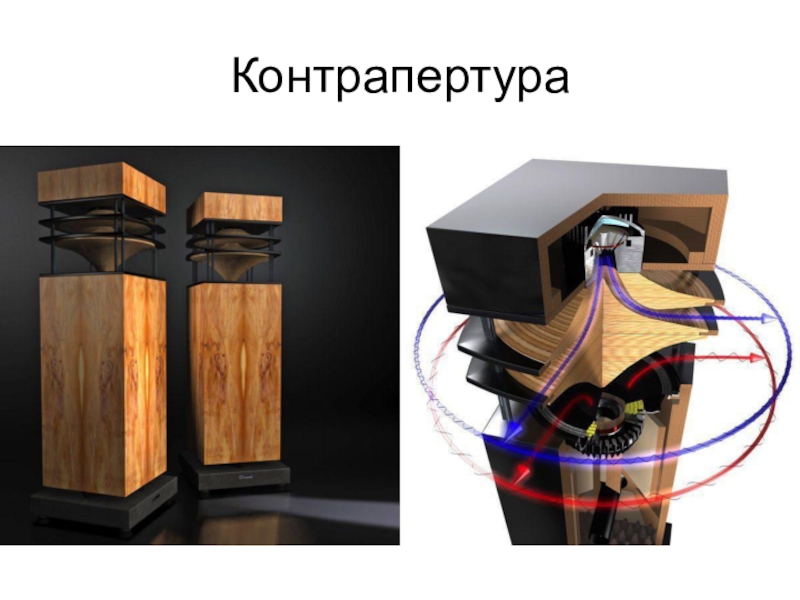

- 23. Контрапертура

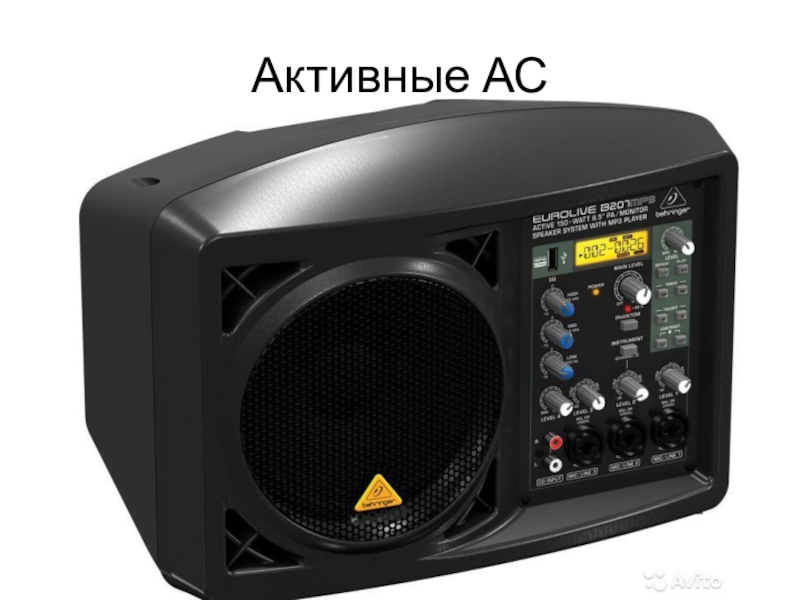

- 24. Активные АС
- 25. Пассивные АС
- 26. Слайд 26
- 27. Слайд 27
- 28. Теоретический расчет акустической системы с фазоинвертором
- 29. Qtc = Qts√(Vas÷Vb+1)Qtc – добротность динамической головки.Qts
- 30. Vb = Vas÷((fc÷fs)²-1)Vb – объем ящика для
- 31. Слайд 31

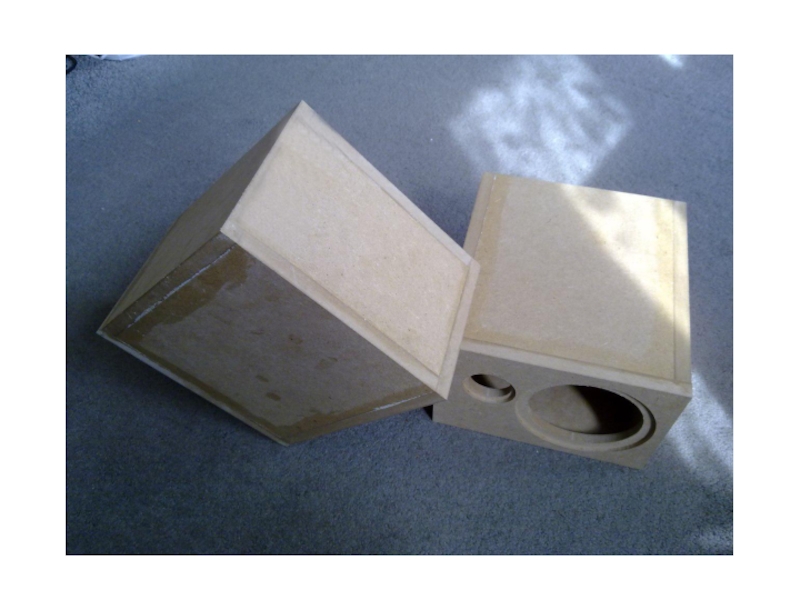

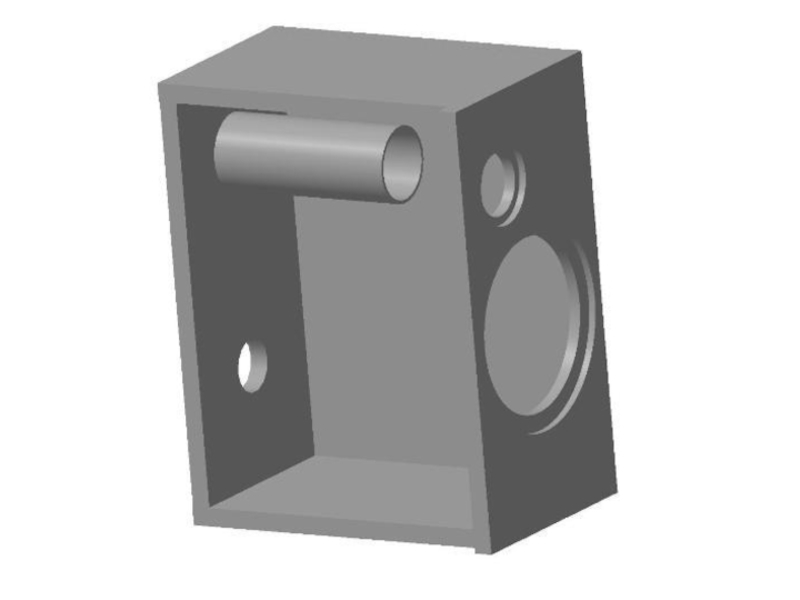

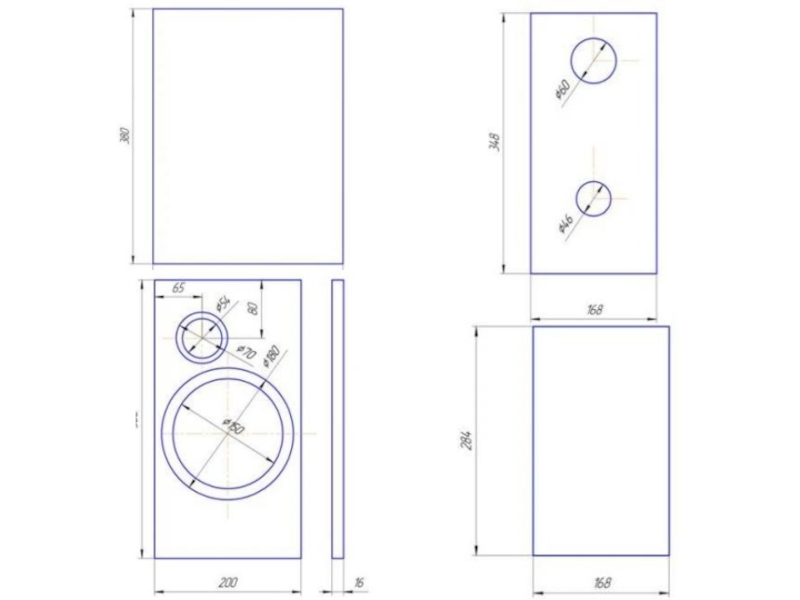

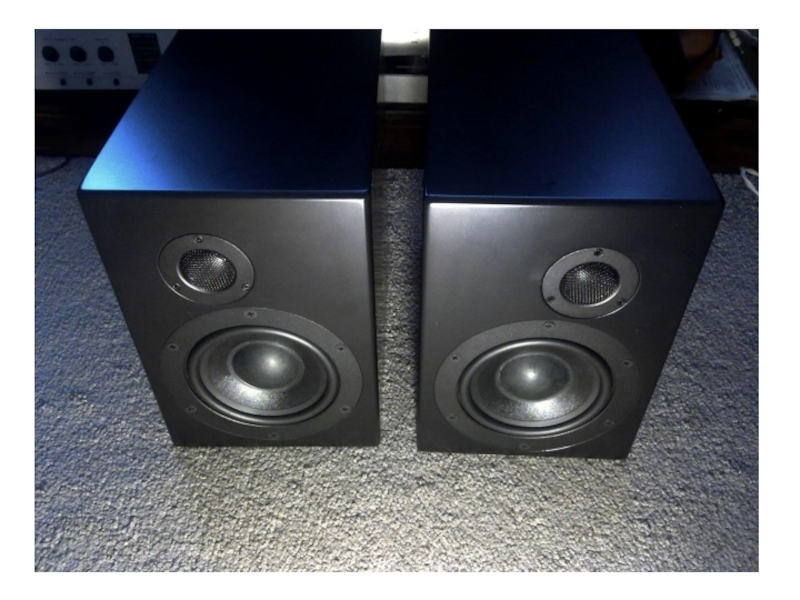

- 32. Изготовление акустических систем
- 33. Слайд 33
- 34. Слайд 34
- 35. Слайд 35
- 36. Слайд 36
- 37. Слайд 37
- 38. Слайд 38

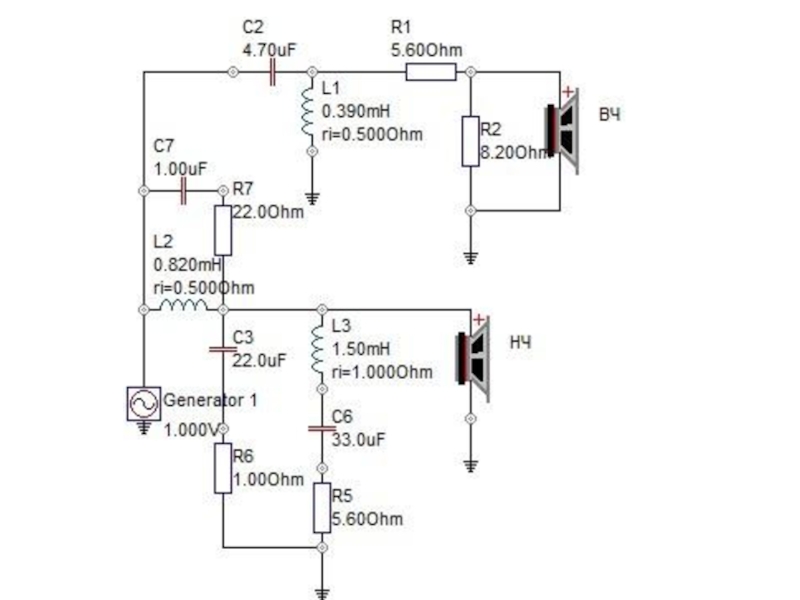

- 39. Расчет LC–фильтров по собственной методике
- 40. Слайд 40
- 41. Слайд 41
- 42. Слайд 42
- 43. Вывод

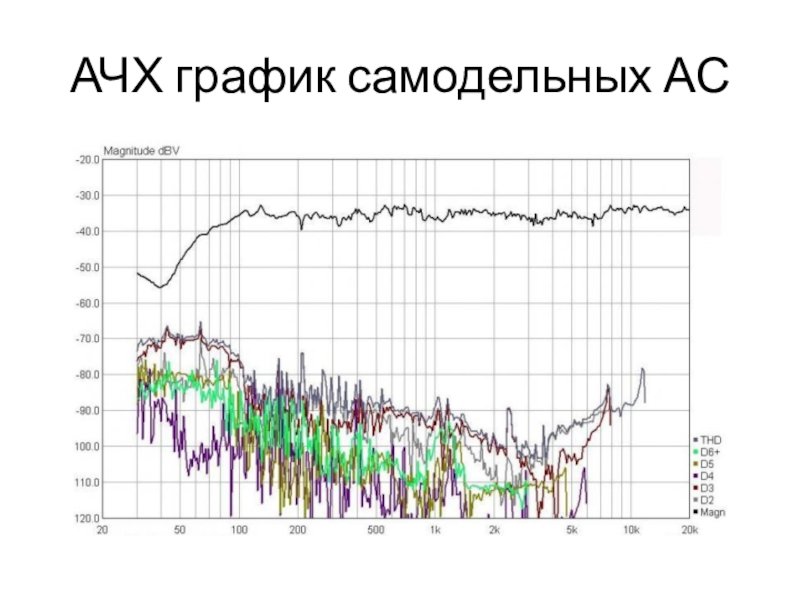

- 44. АЧХ график самодельных АС

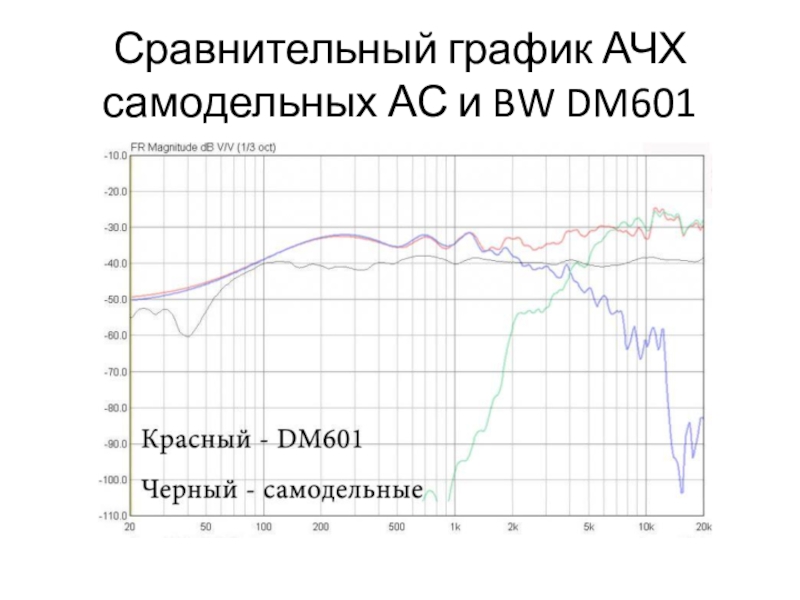

- 45. Сравнительный график АЧХ самодельных АС и BW DM601
- 46. Слайд 46
Тема: АС высшего класса своими руками при минимальных финансовых вложениях. Теория и практика конструирования акустических систем.Цель: Сконструировать и собрать АС в пределах 10 тыс.руб., не уступающую по объективным характеристикам заводским образцам.Актуальность: заключается в получении акустических систем

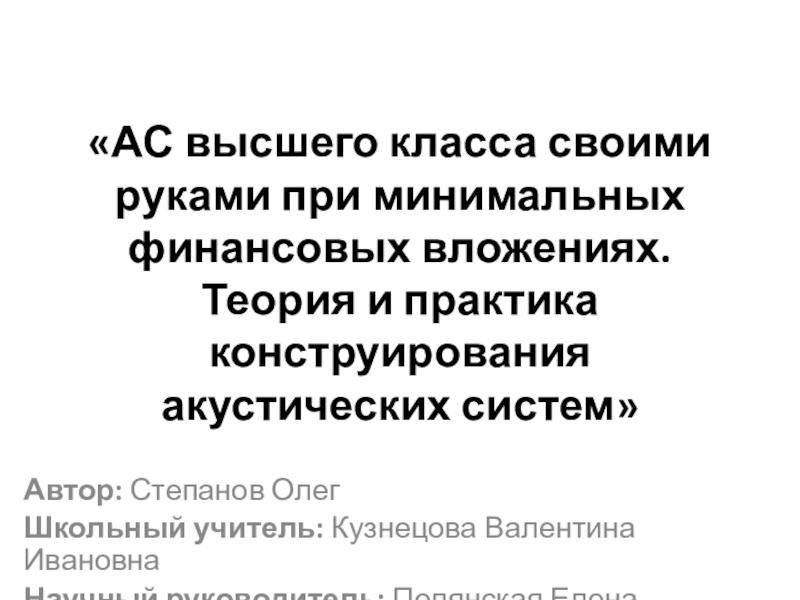

Слайд 1«АС высшего класса своими руками при минимальных финансовых вложениях. Теория и
практика конструирования акустических систем»

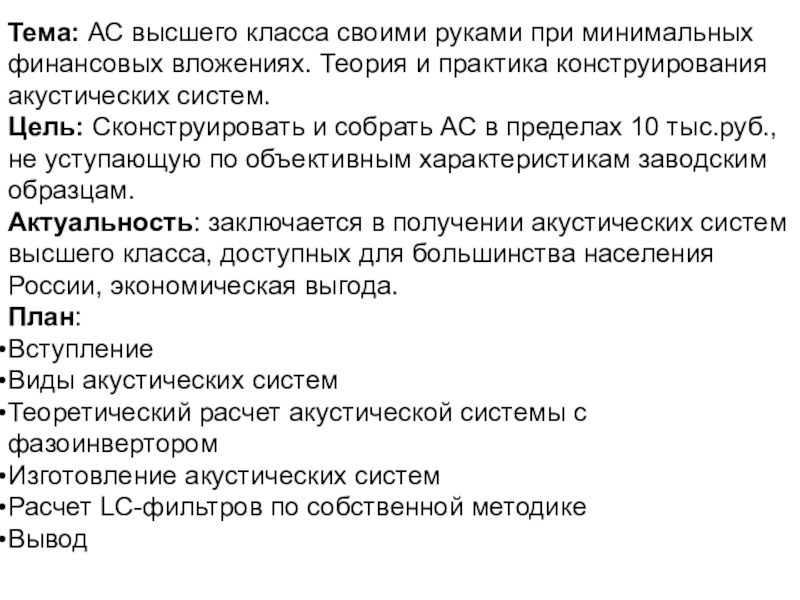

Слайд 2Тема: АС высшего класса своими руками при минимальных финансовых вложениях. Теория
и практика конструирования акустических систем.

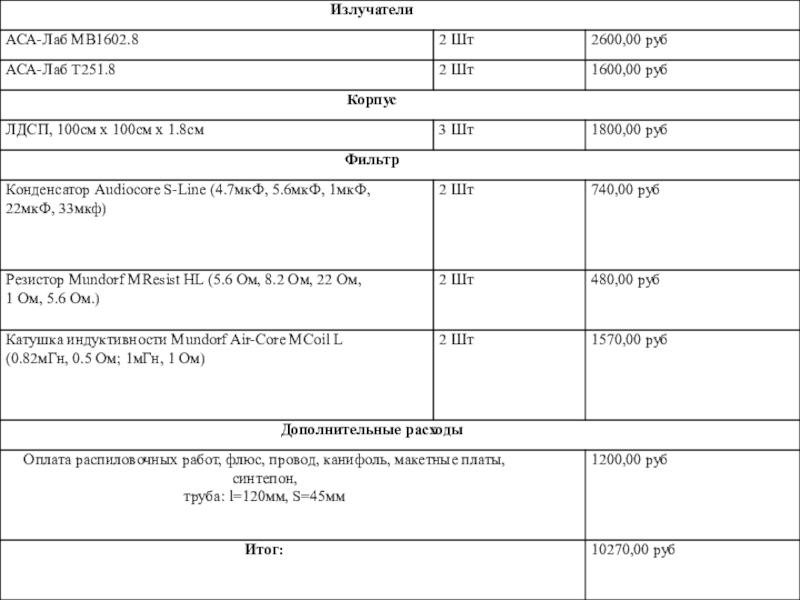

Цель: Сконструировать и собрать АС в пределах 10 тыс.руб., не уступающую по объективным характеристикам заводским образцам.
Актуальность: заключается в получении акустических систем высшего класса, доступных для большинства населения России, экономическая выгода.
План:
Вступление
Виды акустических систем
Теоретический расчет акустической системы с фазоинвертором
Изготовление акустических систем

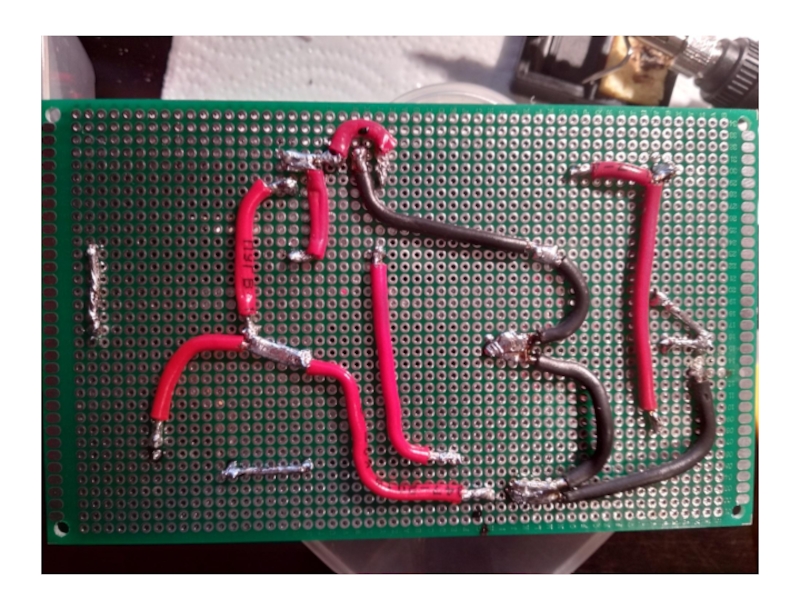

Расчет LC-фильтров по собственной методике
Вывод
Цель: Сконструировать и собрать АС в пределах 10 тыс.руб., не уступающую по объективным характеристикам заводским образцам.
Актуальность: заключается в получении акустических систем высшего класса, доступных для большинства населения России, экономическая выгода.
План:
Вступление
Виды акустических систем
Теоретический расчет акустической системы с фазоинвертором
Изготовление акустических систем
Расчет LC-фильтров по собственной методике
Вывод
Слайд 10Акустическая система (дальше - АС) это устройство для воспроизведения звуковой информации,
состоящее из акустического оформления (корпус) и вмонтированных в него излучающих головок.

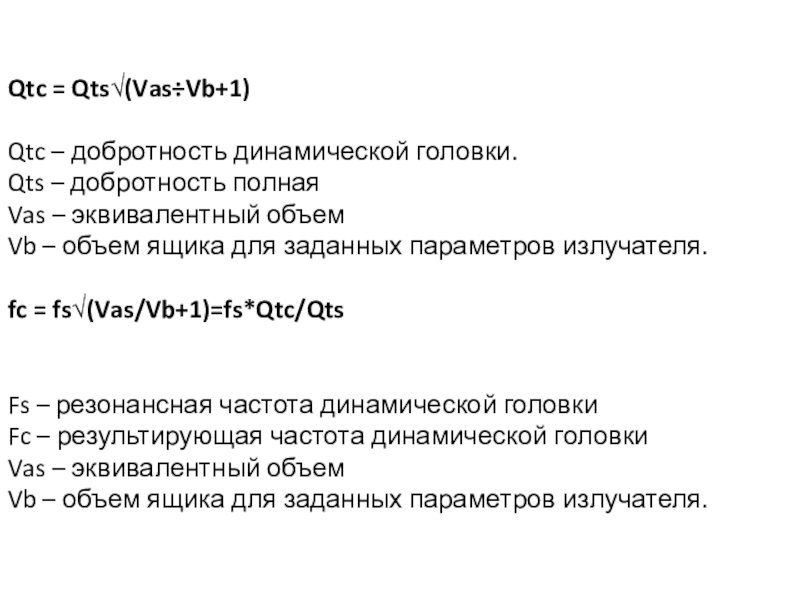

Слайд 29Qtc = Qts√(Vas÷Vb+1)
Qtc – добротность динамической головки.
Qts – добротность полная
Vas
– эквивалентный объем
Vb – объем ящика для заданных параметров излучателя.
fc = fs√(Vas/Vb+1)=fs*Qtc/Qts
Fs – резонансная частота динамической головки
Fc – результирующая частота динамической головки
Vas – эквивалентный объем
Vb – объем ящика для заданных параметров излучателя.
Vb – объем ящика для заданных параметров излучателя.
fc = fs√(Vas/Vb+1)=fs*Qtc/Qts
Fs – резонансная частота динамической головки
Fc – результирующая частота динамической головки
Vas – эквивалентный объем
Vb – объем ящика для заданных параметров излучателя.
Слайд 30Vb = Vas÷((fc÷fs)²-1)
Vb – объем ящика для заданных параметров излучателя.
Vas –
эквивалентный объем
Fc – результирующая частота динамической головки
Fs – резонансная частота динамической головки
Vb = 21,584 литра.
Fc – результирующая частота динамической головки
Fs – резонансная частота динамической головки
Vb = 21,584 литра.
