Презентация, доклад по инженерной графике на тему Резьба Часть 2

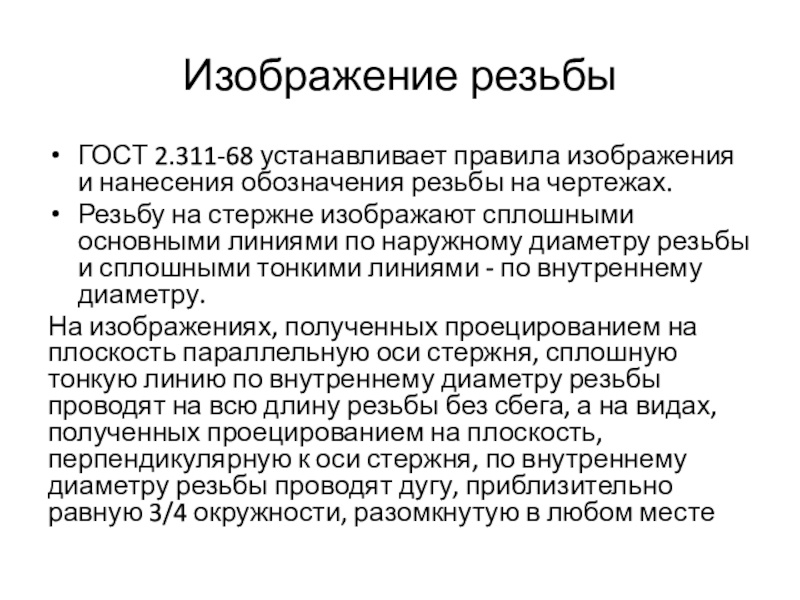

на стержне изображают сплошными основными линиями по наружному диаметру резьбы и сплошными тонкими линиями - по внутреннему диаметру.
На изображениях, полученных проецированием на плоскость параллельную оси стержня, сплошную тонкую линию по внутреннему диаметру резьбы проводят на всю длину резьбы без сбега, а на видах, полученных проецированием на плоскость, перпендикулярную к оси стержня, по внутреннему диаметру резьбы проводят дугу, приблизительно равную 3/4 окружности, разомкнутую в любом месте

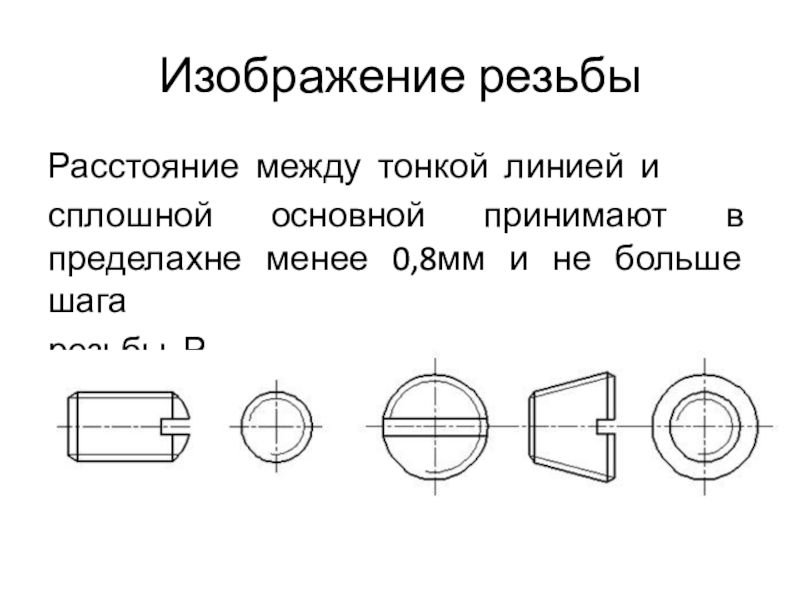

менее  0,8мм  и  не  больше  шага
резьбы  Р.

резьбы и сплошными тонкими линиями  - по наружному диаметру.

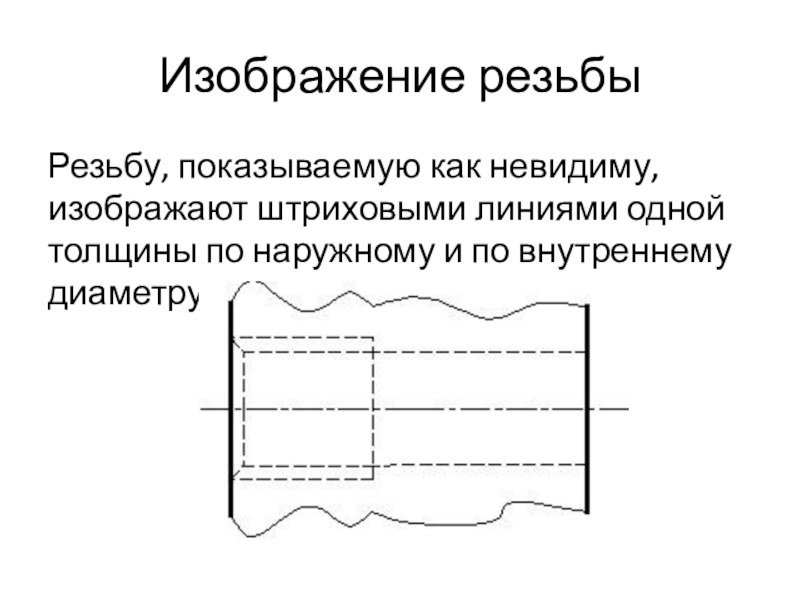

наружному и по внутреннему диаметру.

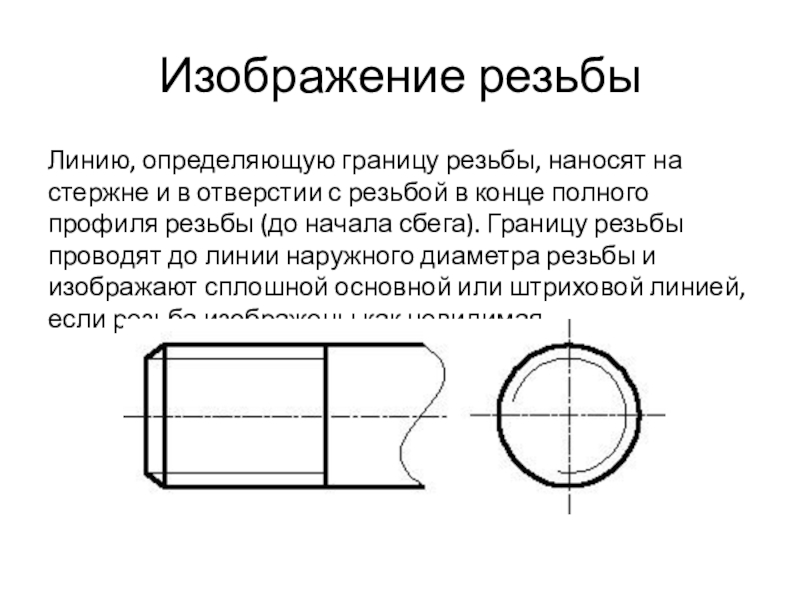

с резьбой в конце полного профиля резьбы (до начала сбега). Границу резьбы проводят до линии наружного диаметра резьбы и изображают сплошной основной или штриховой линией, если резьба изображены как невидимая.

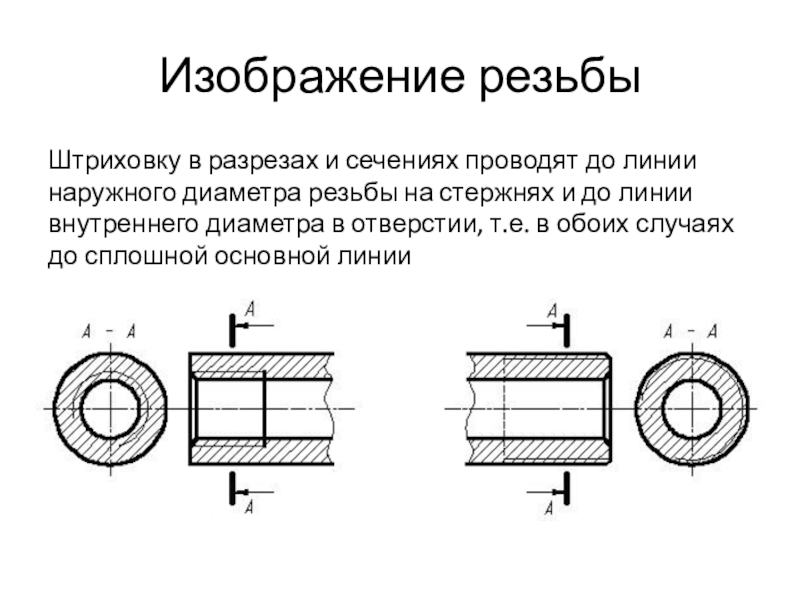

резьбы на стержнях и до линии внутреннего диаметра в отверстии, т.е. в обоих случаях до сплошной основной линии

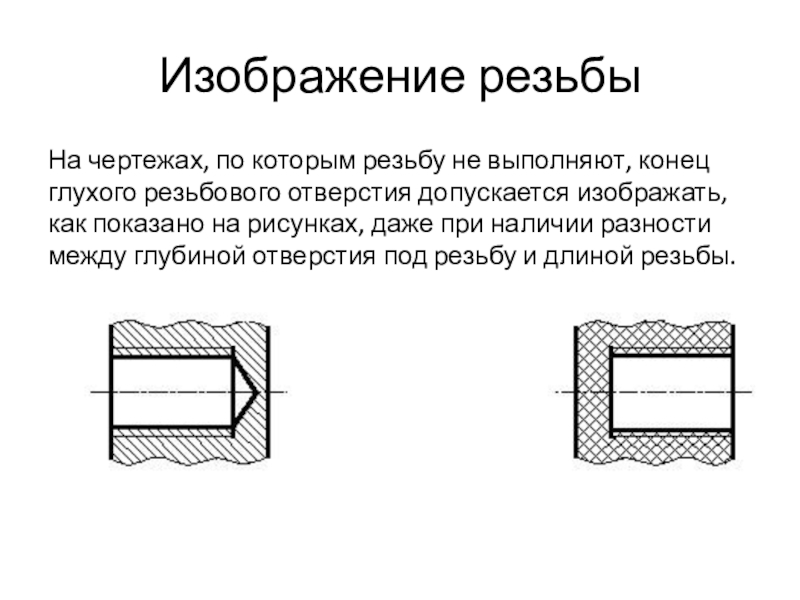

отверстия допускается изображать, как показано на рисунках, даже при наличии разности между глубиной отверстия под резьбу и длиной резьбы.

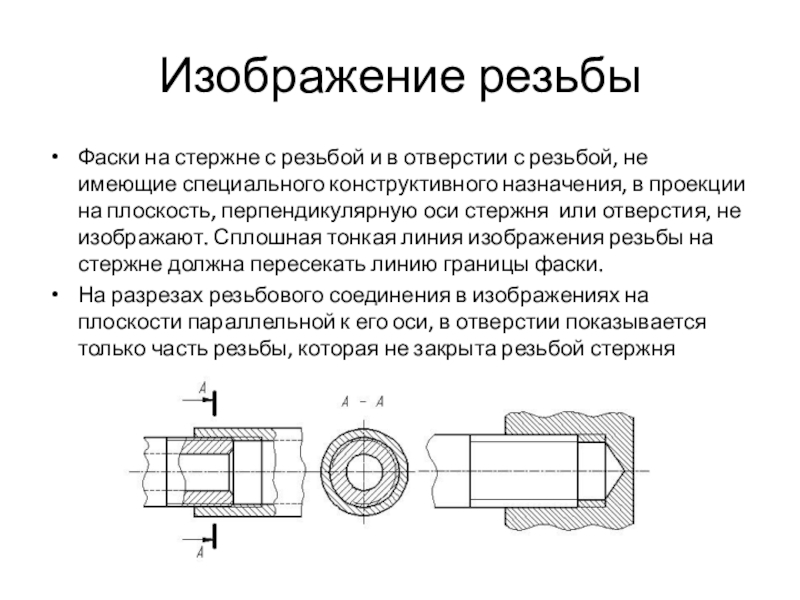

не имеющие специального конструктивного назначения, в проекции на плоскость, перпендикулярную оси стержня  или отверстия, не изображают. Сплошная тонкая линия изображения резьбы на стержне должна пересекать линию границы фаски.
На разрезах резьбового соединения в изображениях на плоскости параллельной к его оси, в отверстии показывается только часть резьбы, которая не закрыта резьбой стержня

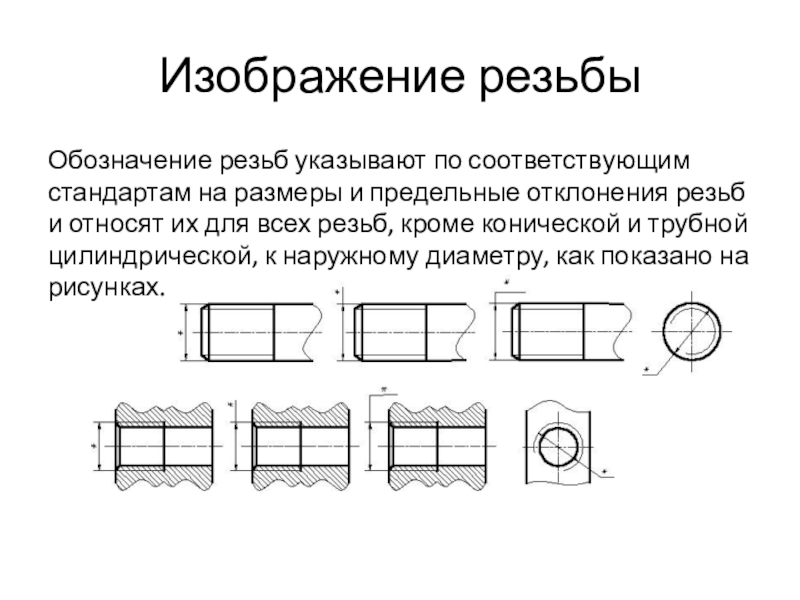

отклонения резьб и относят их для всех резьб, кроме конической и трубной цилиндрической, к наружному диаметру, как показано на рисунках.

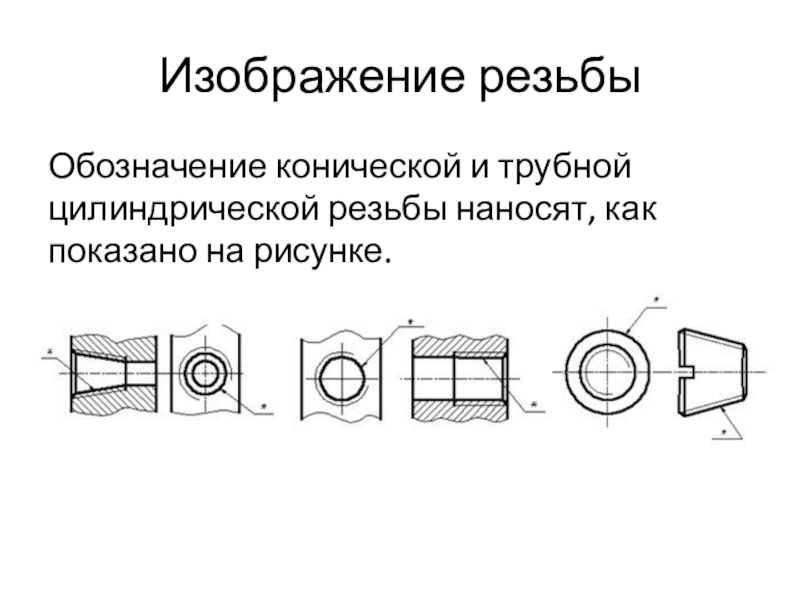

рисунке.
