Презентация, доклад на тему Шрифты чертежные, начертание строчных и прописных букв
Содержание
- 1. Шрифты чертежные, начертание строчных и прописных букв
- 2. Тип А без наклона узкий
- 3. Все надписи на чертежах должны быть выполнены
- 4. За размер (h) шрифта принимается величина, определяемая
- 5. По конструкции прописные и строчные буквы чертежного
- 6. Поэтапное написание слова «Опора»Проводим горизонтальную линию (основание
- 7. Поэтапное написание слова «Опора»3. Размечаем (отмеряем) на
- 8. Поэтапное написание слова «Опора»5. В построенную сетку

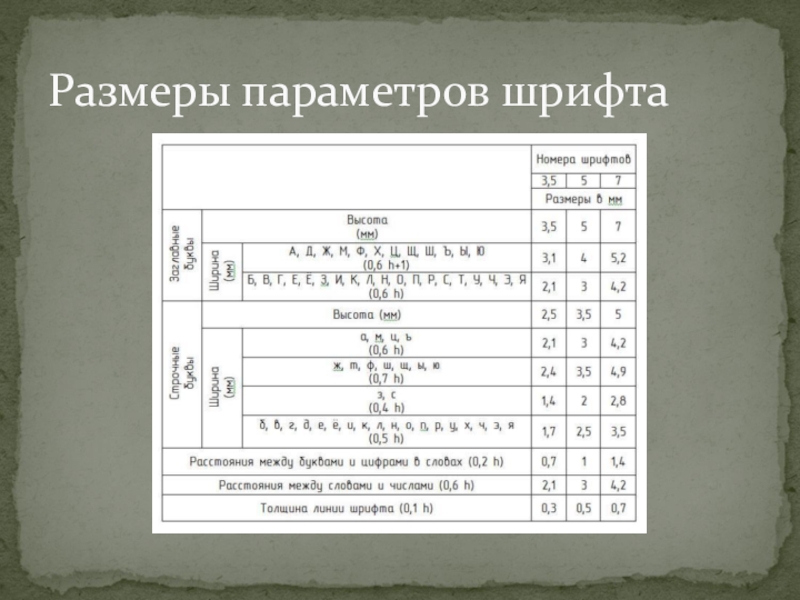

- 9. Размеры параметров шрифта

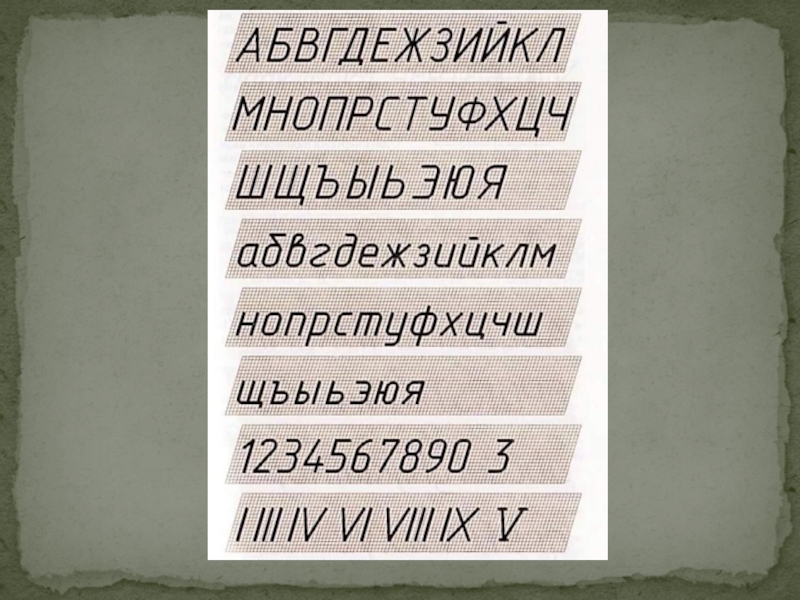

- 10. Слайд 10

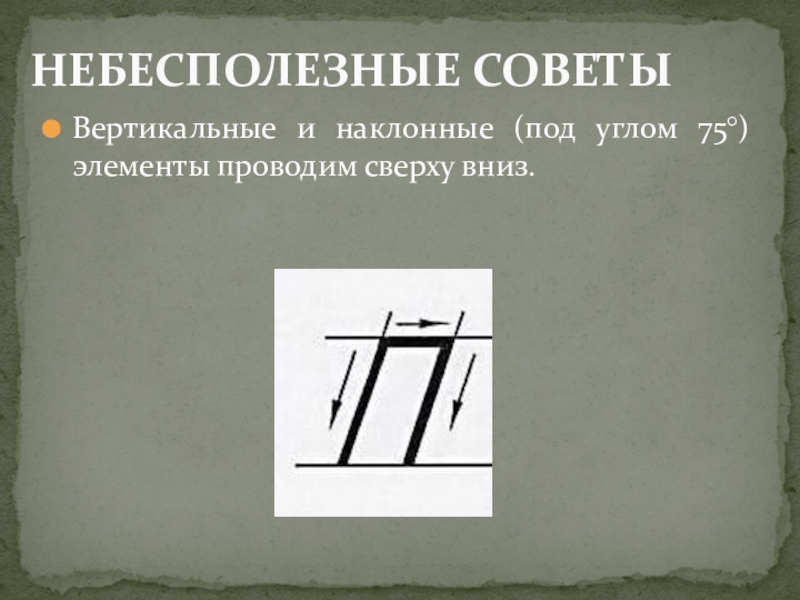

- 11. Вертикальные и наклонные (под углом 75°) элементы проводим сверху вниз.НЕБЕСПОЛЕЗНЫЕ СОВЕТЫ
- 12. Если в букве есть скругления, то сначала
- 13. НЕБЕСПОЛЕЗНЫЕ СОВЕТЫДля качественного выполнения надписей чертежным шрифтом,
Тип А без наклона узкий Тип А с наклоном 75
Слайд 1начертание строчных и прописных букв
Преподаватель
высшей категории
Аксёнова Н.А.
высшей категории
Аксёнова Н.А.

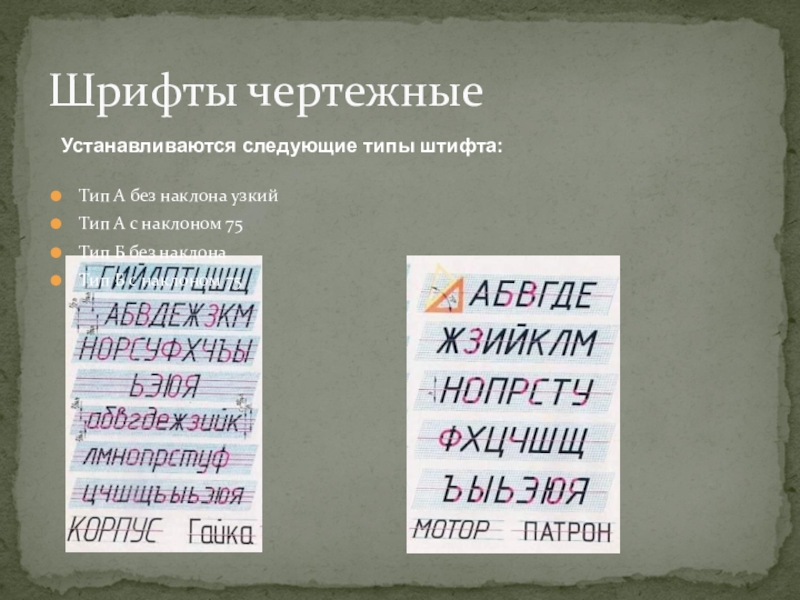

Слайд 2Тип А без наклона узкий
Тип А с наклоном 75
Тип Б без наклона
Тип Б с наклоном 75
Шрифты чертежные
Устанавливаются следующие типы штифта:

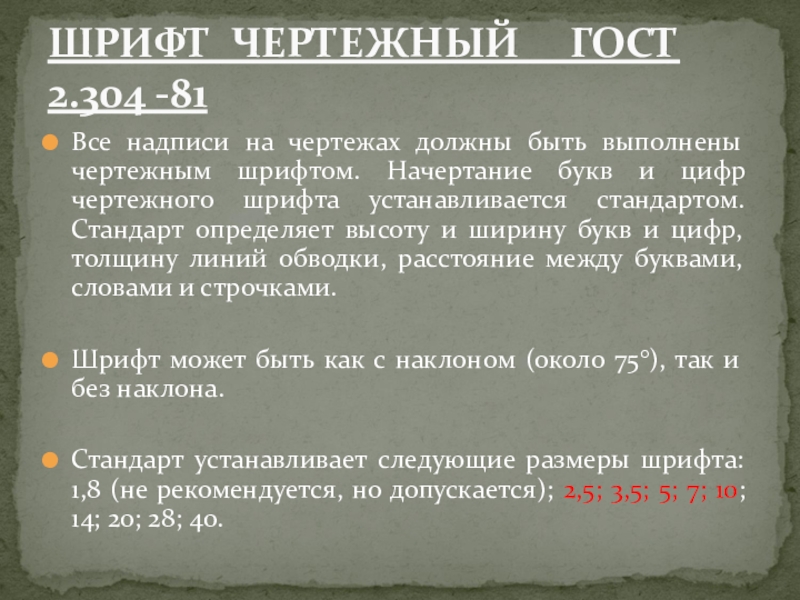

Слайд 3Все надписи на чертежах должны быть выполнены чертежным шрифтом. Начертание букв
и цифр чертежного шрифта устанавливается стандартом. Стандарт определяет высоту и ширину букв и цифр, толщину линий обводки, расстояние между буквами, словами и строчками.
Шрифт может быть как с наклоном (около 75°), так и без наклона.
Стандарт устанавливает следующие размеры шрифта: 1,8 (не рекомендуется, но допускается); 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40.
Шрифт может быть как с наклоном (около 75°), так и без наклона.
Стандарт устанавливает следующие размеры шрифта: 1,8 (не рекомендуется, но допускается); 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40.
ШРИФТ ЧЕРТЕЖНЫЙ ГОСТ 2.304 -81

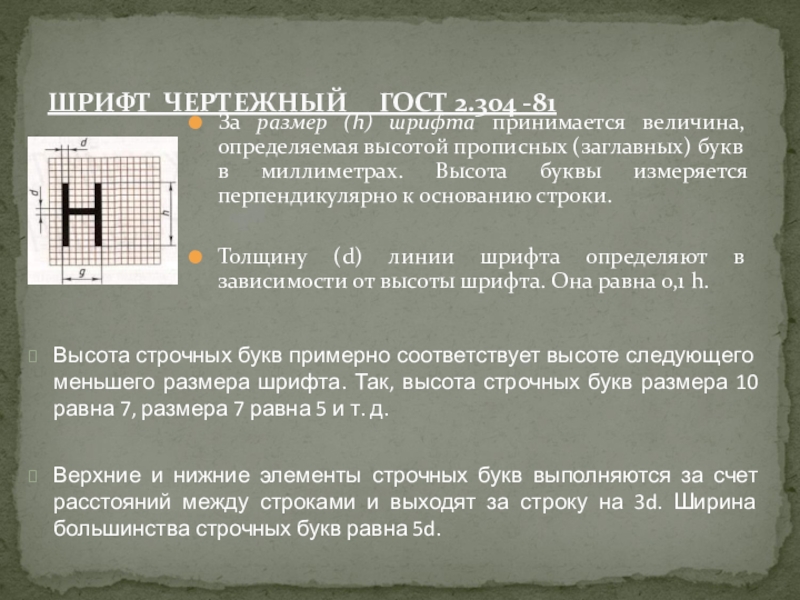

Слайд 4За размер (h) шрифта принимается величина, определяемая высотой прописных (заглавных) букв
в миллиметрах. Высота буквы измеряется перпендикулярно к основанию строки.
Толщину (d) линии шрифта определяют в зависимости от высоты шрифта. Она равна 0,1 h.
Толщину (d) линии шрифта определяют в зависимости от высоты шрифта. Она равна 0,1 h.
ШРИФТ ЧЕРТЕЖНЫЙ ГОСТ 2.304 -81
Высота строчных букв примерно соответствует высоте следующего меньшего размера шрифта. Так, высота строчных букв размера 10 равна 7, размера 7 равна 5 и т. д.
Верхние и нижние элементы строчных букв выполняются за счет расстояний между строками и выходят за строку на 3d. Ширина большинства строчных букв равна 5d.

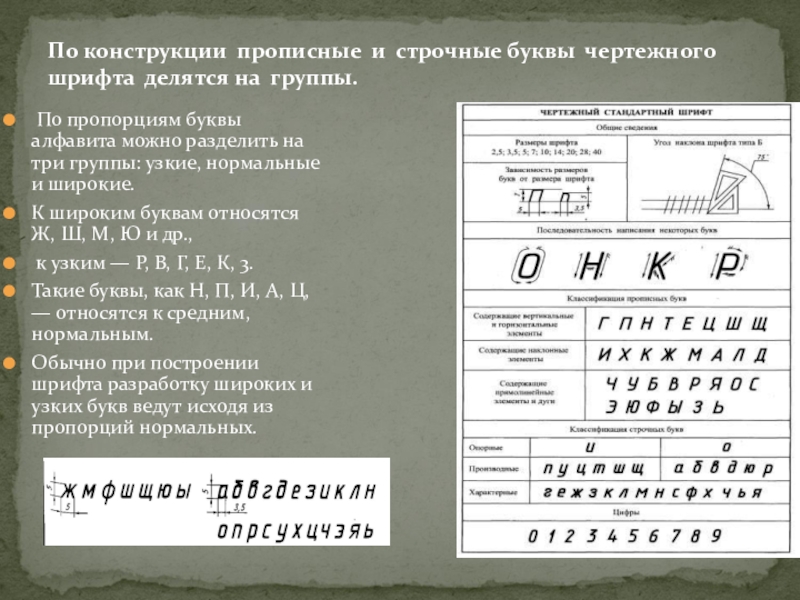

Слайд 5По конструкции прописные и строчные буквы чертежного шрифта делятся на группы.
По
пропорциям буквы алфавита можно разделить на три группы: узкие, нормальные и широкие.
К широким буквам относятся Ж, Ш, М, Ю и др.,
к узким — Р, В, Г, Е, К, 3.
Такие буквы, как Н, П, И, А, Ц, — относятся к средним, нормальным.
Обычно при построении шрифта разработку широких и узких букв ведут исходя из пропорций нормальных.
К широким буквам относятся Ж, Ш, М, Ю и др.,
к узким — Р, В, Г, Е, К, 3.
Такие буквы, как Н, П, И, А, Ц, — относятся к средним, нормальным.
Обычно при построении шрифта разработку широких и узких букв ведут исходя из пропорций нормальных.
Слайд 6Поэтапное написание слова «Опора»
Проводим горизонтальную линию (основание строки), от которой наверх
отмеряем 5 мм и от нее же наверх отмеряем 7мм, ставим точки, через которые проводим линии параллельные основанию строки.
В начале строки (слева) задаем наклон для дальнейшего написания слова чертежным шрифтом. Для этого надо вначале строки на линии основания поставить точку, из которой провести линию под углом 75° к основанию строки.
В начале строки (слева) задаем наклон для дальнейшего написания слова чертежным шрифтом. Для этого надо вначале строки на линии основания поставить точку, из которой провести линию под углом 75° к основанию строки.

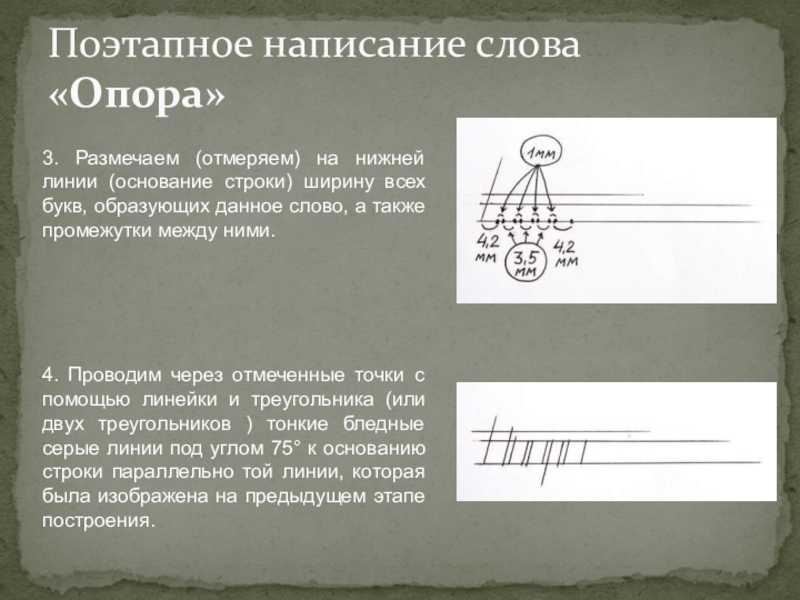

Слайд 7Поэтапное написание слова «Опора»
3. Размечаем (отмеряем) на нижней линии (основание строки)
ширину всех букв, образующих данное слово, а также промежутки между ними.
4. Проводим через отмеченные точки с помощью линейки и треугольника (или двух треугольников ) тонкие бледные серые линии под углом 75° к основанию строки параллельно той линии, которая была изображена на предыдущем этапе построения.
4. Проводим через отмеченные точки с помощью линейки и треугольника (или двух треугольников ) тонкие бледные серые линии под углом 75° к основанию строки параллельно той линии, которая была изображена на предыдущем этапе построения.
Слайд 8Поэтапное написание слова «Опора»
5. В построенную сетку от руки вписываем мягким
карандашом буквы слова. Обводим буквы слова, чтобы они были темными, максимально приближенными по темноте к черной линии.

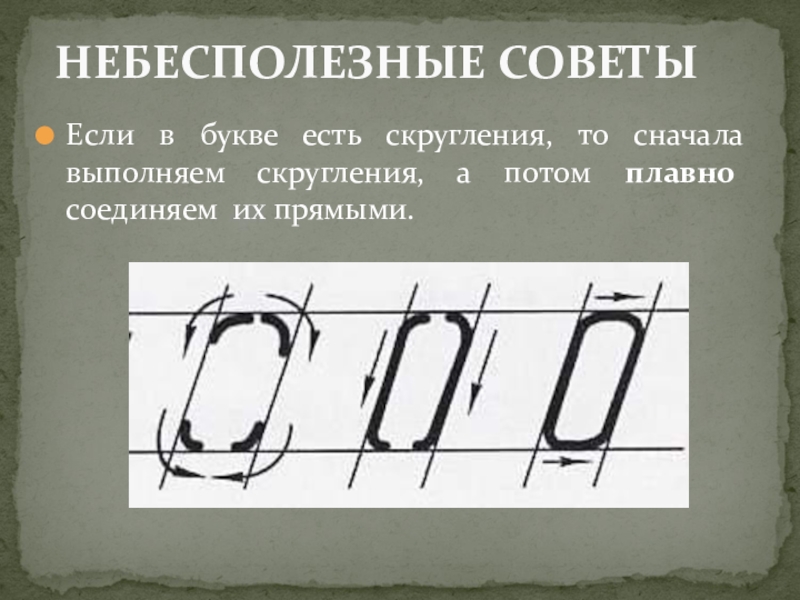

Слайд 12Если в букве есть скругления, то сначала выполняем скругления, а потом
плавно соединяем их прямыми.
НЕБЕСПОЛЕЗНЫЕ СОВЕТЫ

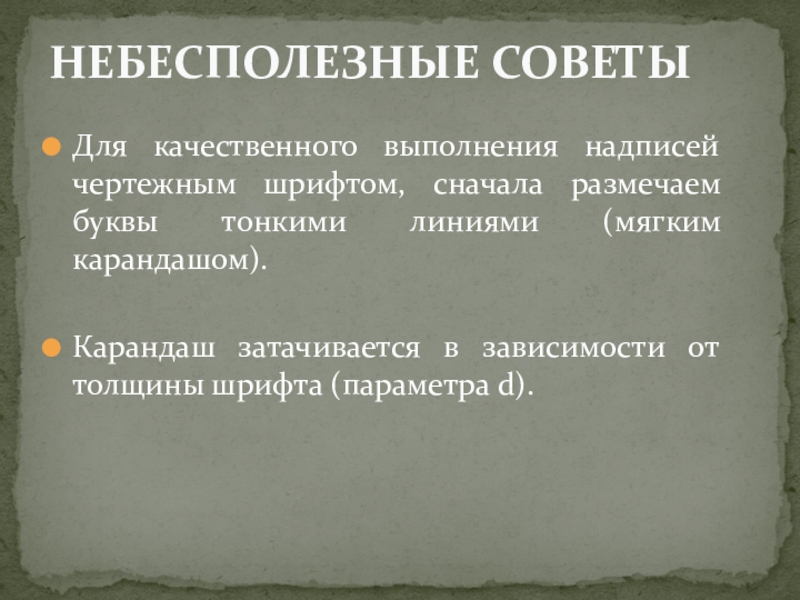

Слайд 13НЕБЕСПОЛЕЗНЫЕ СОВЕТЫ
Для качественного выполнения надписей чертежным шрифтом, сначала размечаем буквы тонкими
линиями (мягким карандашом).
Карандаш затачивается в зависимости от толщины шрифта (параметра d).
Карандаш затачивается в зависимости от толщины шрифта (параметра d).
