определяется как отношение противолежащего катета угла прямоугольного треугольника к прилежащему катету, то есть он выражается тангенсом угла а.

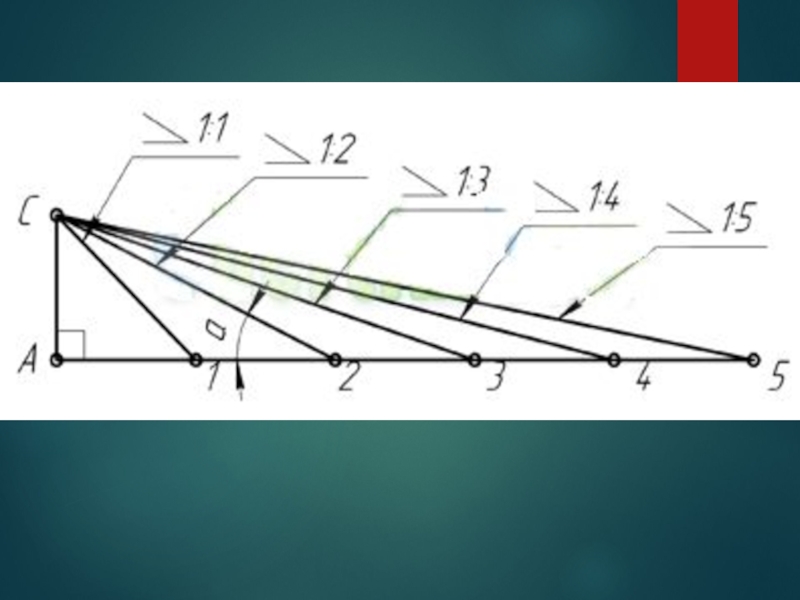

Уклон можно посчитать по формуле i=AC/AB=tg a

чертеже указывают величину уклона с помощью линии-выноски. На полке линии-выноски наносят знак и величину уклона. Знак уклона должен соответствовать уклону определяемой линии, то есть одна из прямых знака уклона должна быть горизонтальна, а другая должна быть наклонена в ту же сторону, что и определяемая линия уклона. Угол уклона линии знака примерно 30°

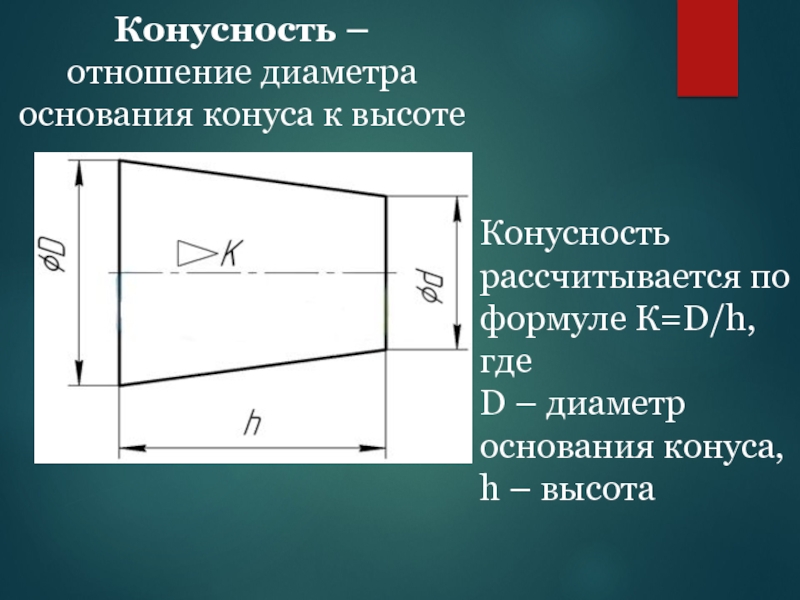

К=D/h, где
D – диаметр основания конуса,
h – высота

конуса к его высоте.
В случае усечённого конуса, формула конусности будет иметь вид:
К = (D-d)/h

1) диаметр большого основания D;
2) диаметр малого основания d;
3) диаметр в заданном поперечном сечении Ds , имеющем заданное осевое положение Ls;
4) длина конуса L;
5) угол конуса а;
6) конусность с

в виде отношения двух чисел или десятичной), в процентах

Например, конусность 1:5 может быть также обозначена как отношение 1:5, 11°25’16″, десятичной дробью 0,2 и в процентах 20

Для конусов, которые применяются в машиностроении, OCT/BKC 7652 устанавливает ряд нормальных конусностей. Нормальные конусности — 1:3; 1:5; 1:8; 1:10; 1:15; 1:20; 1:30; 1:50; 1:100; 1:200.

Также могут быть использованы — 30, 45, 60, 75, 90 и 120°
