Презентация, доклад на тему Изучаем предмет Черчение, входящий в образовательную области Технология (I часть)

МАОУ лицей №1 имени А.С. Пушкина Болсуновская И.Б.

творческие качества личности, наблюдательность, внимание, формирует пространственное воображение и пространственные представления, обеспечивает политехническую и графическую грамотность, знакомит с началами проектирования и конструирования.

Актуальность предмета

Вам предстоит научиться понимать или, как говорят, читать, а также выполнять чертежи различных предметов.
Чертежи являются одним из основных документов современного производства. По чертежам определяют форму и размеры изделий, материалы, из которых они сделаны. По чертежам изучают устройства и принципы работы механизмов, правила эксплуатации готовых изделий, выполняют их ремонт.
Чертежи используются во всех сферах народного хозяйства. Они необходимы при строительстве домов, заводов, дорог, мостов, фонтанов, плотин. По чертежам изготавливают мебель, обувь, одежду, детские игрушки и игровые площадки при дворовых территориях, гимназиях, школах и лицеях, детских садах..

Введение в предмет. Основные правила оформления чертежей.

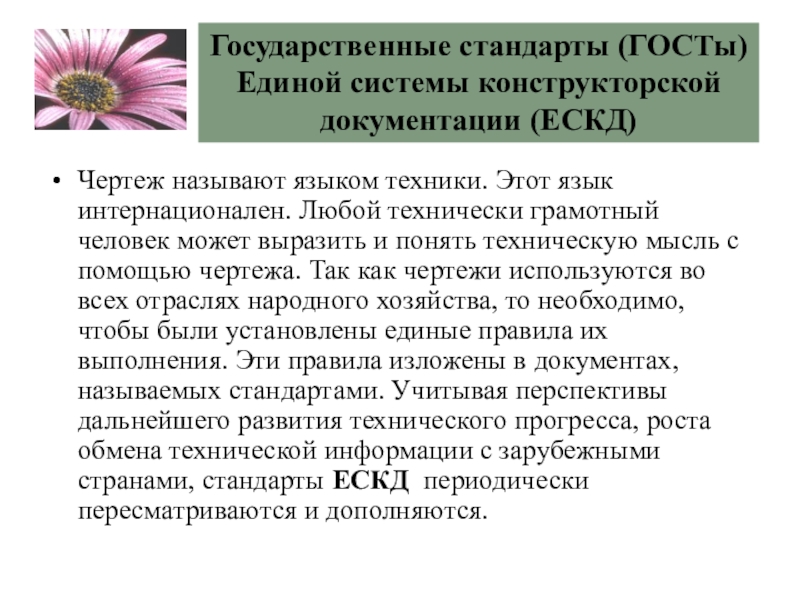

Этот язык интернационален. Любой технически грамотный человек может выразить и понять техническую мысль с помощью чертежа. Так как чертежи используются во всех отраслях народного хозяйства, то необходимо, чтобы были установлены единые правила их выполнения. Эти правила изложены в документах, называемых стандартами. Учитывая перспективы дальнейшего развития технического прогресса, роста обмена технической информации с зарубежными странами, стандарты ЕСКД периодически пересматриваются и дополняются.

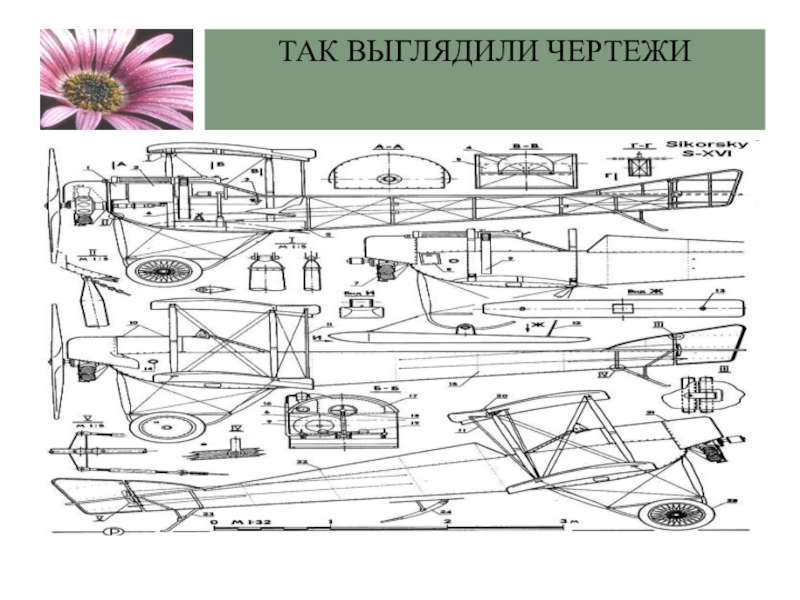

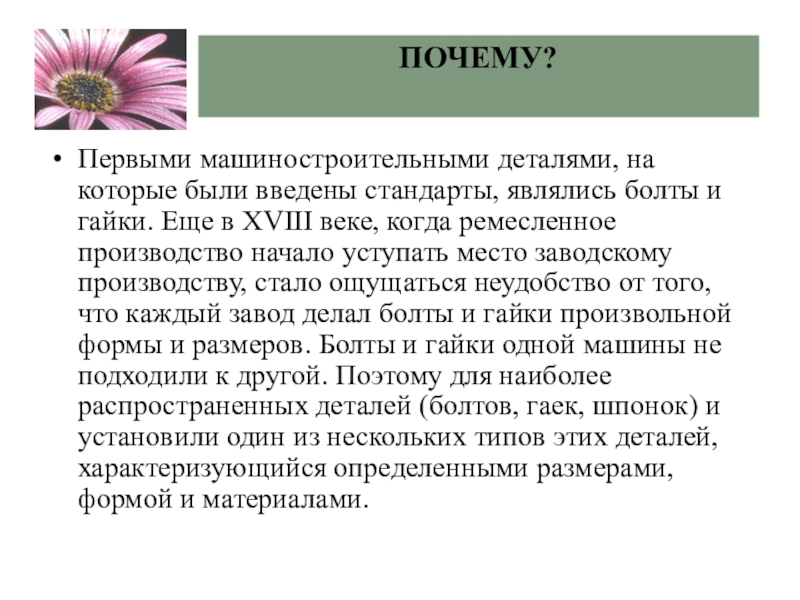

гайки. Еще в XVIII веке, когда ремесленное производство начало уступать место заводскому производству, стало ощущаться неудобство от того, что каждый завод делал болты и гайки произвольной формы и размеров. Болты и гайки одной машины не подходили к другой. Поэтому для наиболее распространенных деталей (болтов, гаек, шпонок) и установили один из нескольких типов этих деталей, характеризующийся определенными размерами, формой и материалами.

Малость!
А попробуй-ка
езжай, ежели сломалась.
Без этой вещи,
без гайки той –
ни взад, ни вперед.
Становись и стой!....

Наконец отыскали гайку эту…
Прилаживают…
Никакой возможности нету!
Эта мала,
та велика,-
словом,
не приладишь ее никак.
И пошли пешком,
как гуляки праздные.
Отчего?
Оттого, что гайки разные…

НОРМАЛИЗОВАННАЯ ГАЙКА
(В.В.Маяковский)

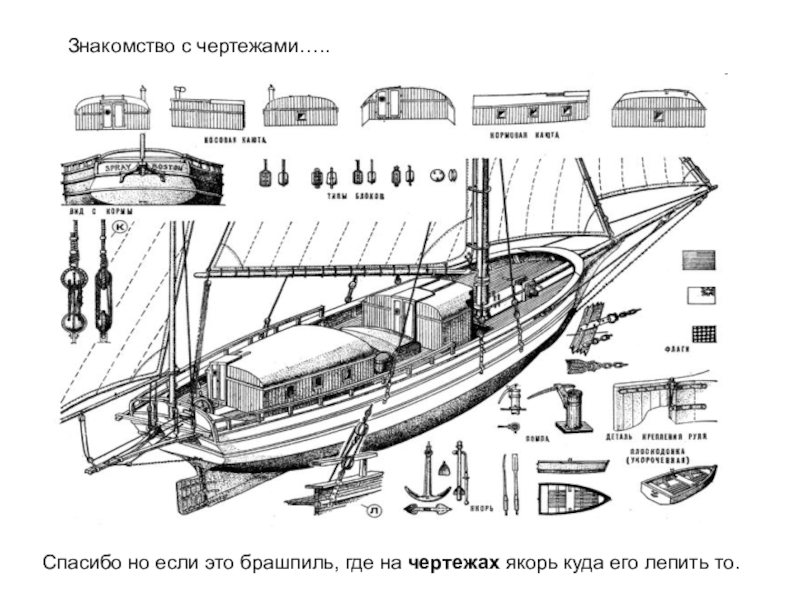

лепить то.

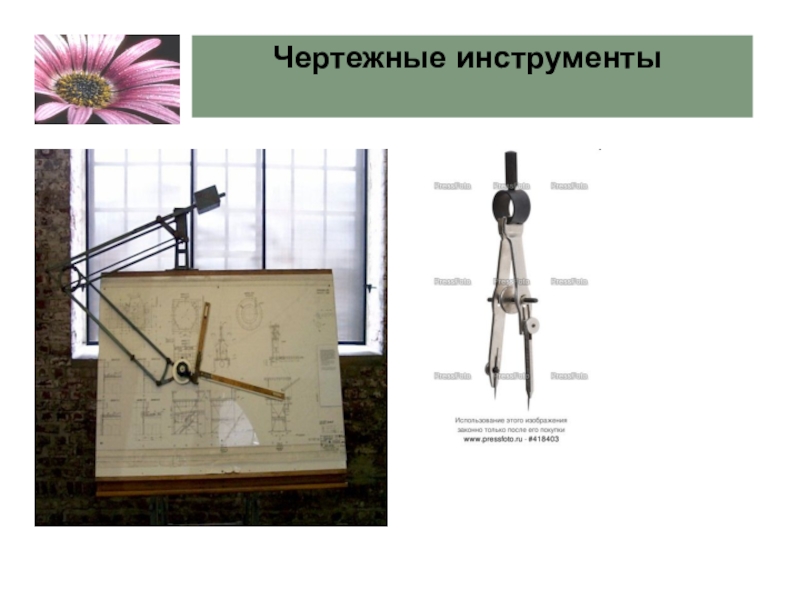

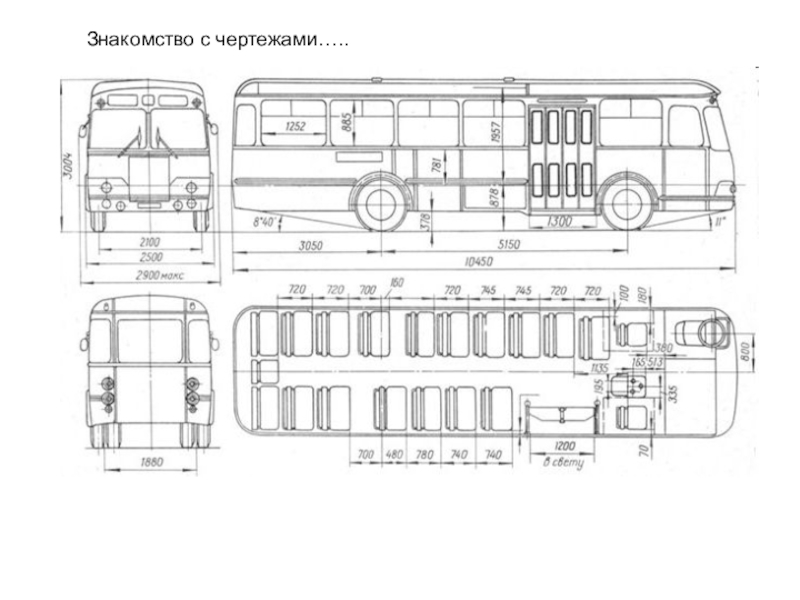

Знакомство с чертежами…..

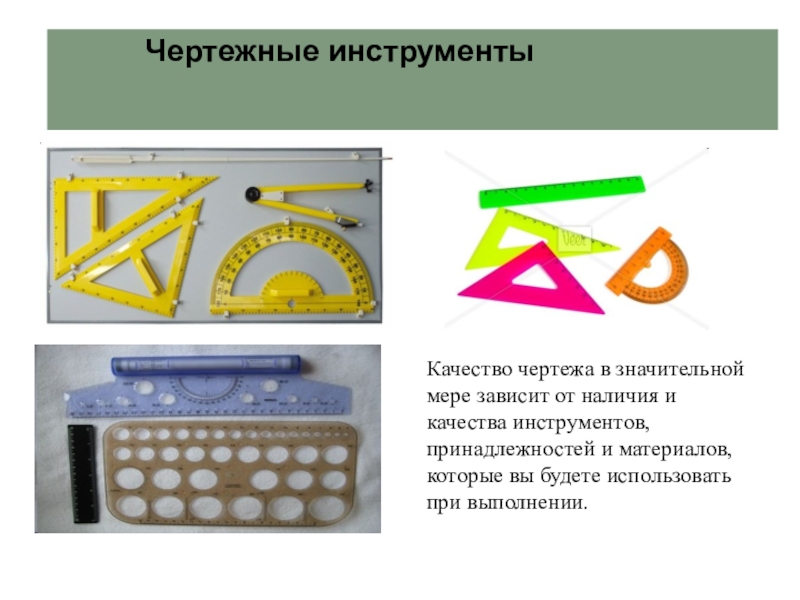

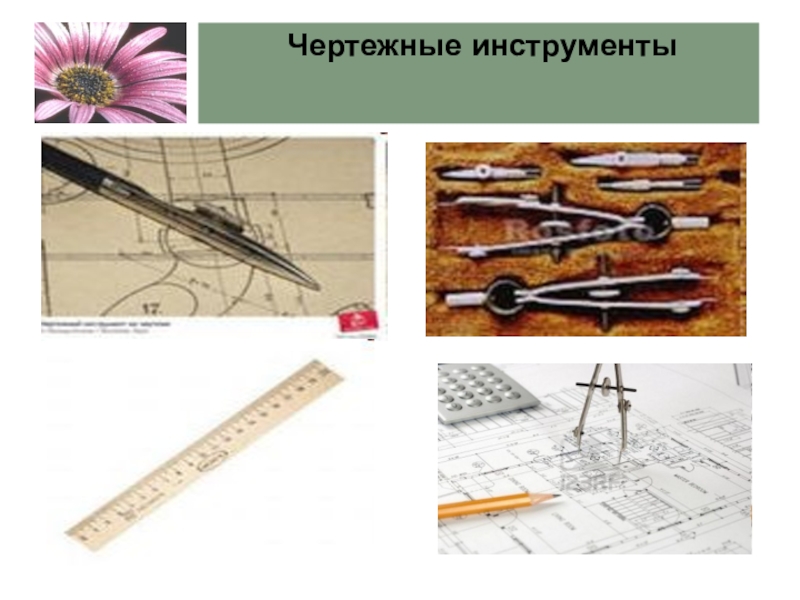

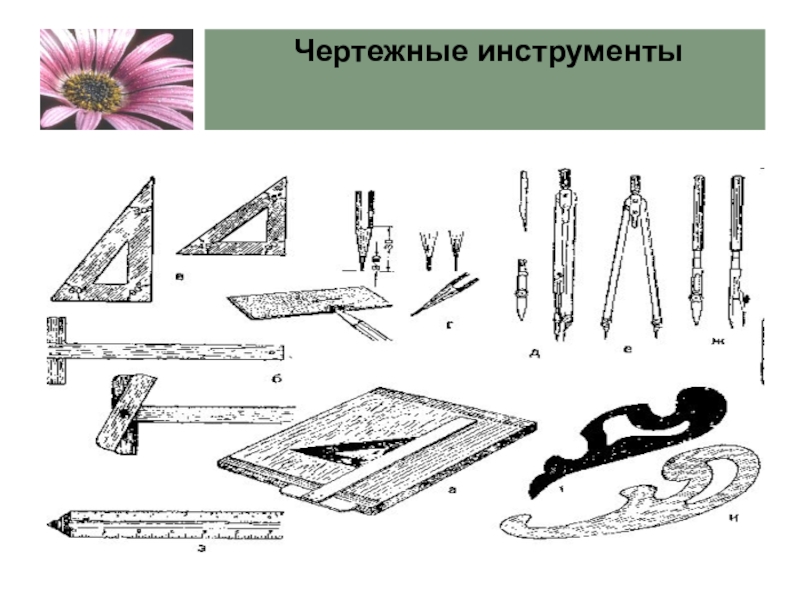

мере зависит от наличия и качества инструментов, принадлежностей и материалов, которые вы будете использовать при выполнении.

чертежи.
Каждый чертеж оформляется рамкой, которая ограничивает его поле и проводится сверху, снизу и справа на расстоянии ? мм от кромки листа бумаги, а слева – на ? мм (ДЛЯ ЧЕГО)?
В ? нижнем углу чертежа размещают основную надпись назначение граф которой и их размеры необходимо знать.
Д/З Ознакомиться: S №1,2,7,8,9

ОСНОВНЫЕ ПРАВИЛА ОФОРМЛЕНИЯ ЧЕРТЕЖЕЙ (ГОСТ 2.304-68)

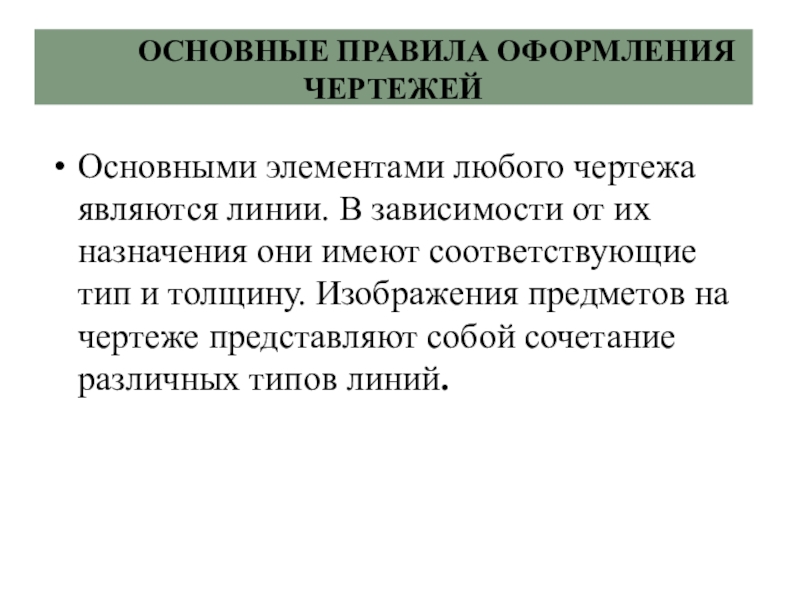

они имеют соответствующие тип и толщину. Изображения предметов на чертеже представляют собой сочетание различных типов линий.

ОСНОВНЫЕ ПРАВИЛА ОФОРМЛЕНИЯ ЧЕРТЕЖЕЙ

S=1мм видимые контуры предметов , рамки и графы основной надписи.

__________________________________
СПЛОШНАЯ ТОНКАЯ –линии выносные и размерные. Обводим карандашом Т(H)толщиной S/3 __________________

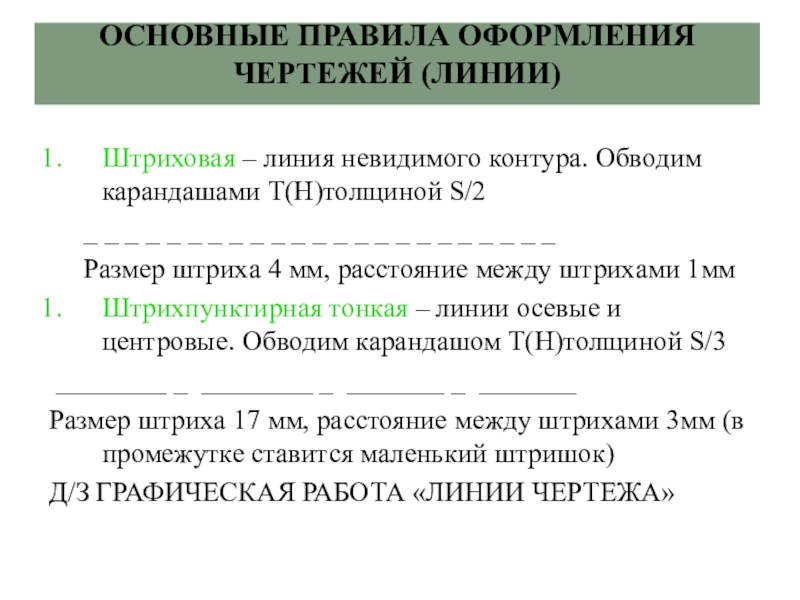

ОСНОВНЫЕ ПРАВИЛА ОФОРМЛЕНИЯ ЧЕРТЕЖЕЙ (ЛИНИИ – ГОСТ 2.303.-68)

_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
Размер штриха 4 мм, расстояние между штрихами 1мм
Штрихпунктирная тонкая – линии осевые и центровые. Обводим карандашом Т(H)толщиной S/3
________ _ ________ _ _______ _ _______
Размер штриха 17 мм, расстояние между штрихами 3мм (в промежутке ставится маленький штришок)
Д/З ГРАФИЧЕСКАЯ РАБОТА «ЛИНИИ ЧЕРТЕЖА»

ОСНОВНЫЕ ПРАВИЛА ОФОРМЛЕНИЯ ЧЕРТЕЖЕЙ (ЛИНИИ)

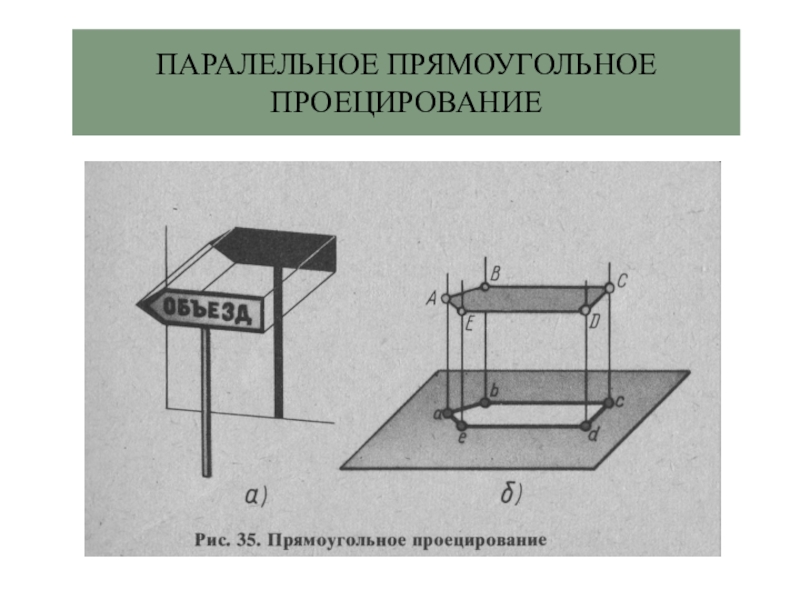

объекта на плоскости.
Получают проекции с помощью проецируемых лучей, которые проходят через каждую вершинку проецируемого предмета.
В зависимости от направления проецирующих лучей проецирование бывает:

ПРОЕЦИРОВАНИЕ И ЧТЕНИЕ ЧЕРТЕЖЕЙ (Метод проекций)

лучей

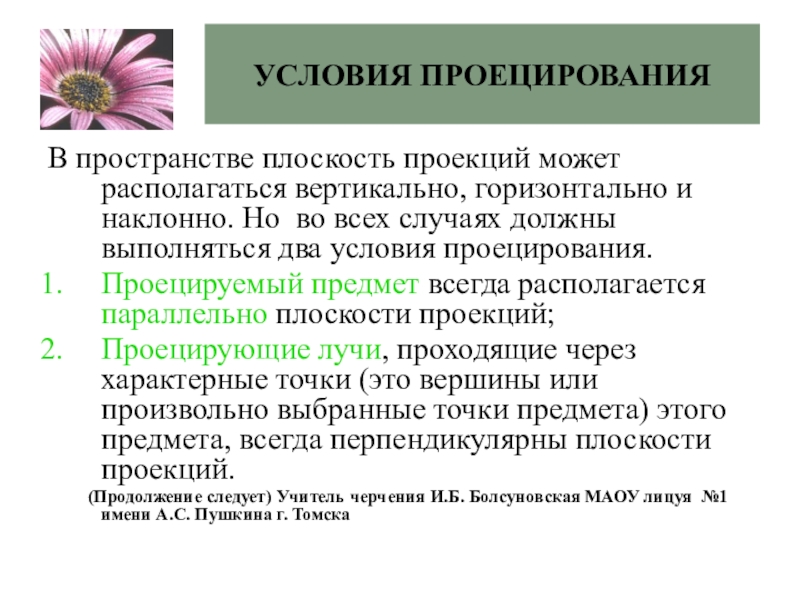

во всех случаях должны выполняться два условия проецирования.
Проецируемый предмет всегда располагается параллельно плоскости проекций;
Проецирующие лучи, проходящие через характерные точки (это вершины или произвольно выбранные точки предмета) этого предмета, всегда перпендикулярны плоскости проекций.
(Продолжение следует) Учитель черчения И.Б. Болсуновская МАОУ лицуя №1 имени А.С. Пушкина г. Томска

УСЛОВИЯ ПРОЕЦИРОВАНИЯ
