Презентация, доклад по теме Инструментальные стали

Лисник Л.В.
КГАОУ СПО «ДГТТ им.П. И. Сюзева»

качества ГОСТ 380-71
качественная ГОСТ 1050-74

Б) Легированные

гайки, винты, втулки, шестерни, прокладки, шайбы
Оси, пальцы, втулки

шестерни, шатун, зуб.колеса
Ст5,Ст6 пружины, слабонагруженные валы, оси,

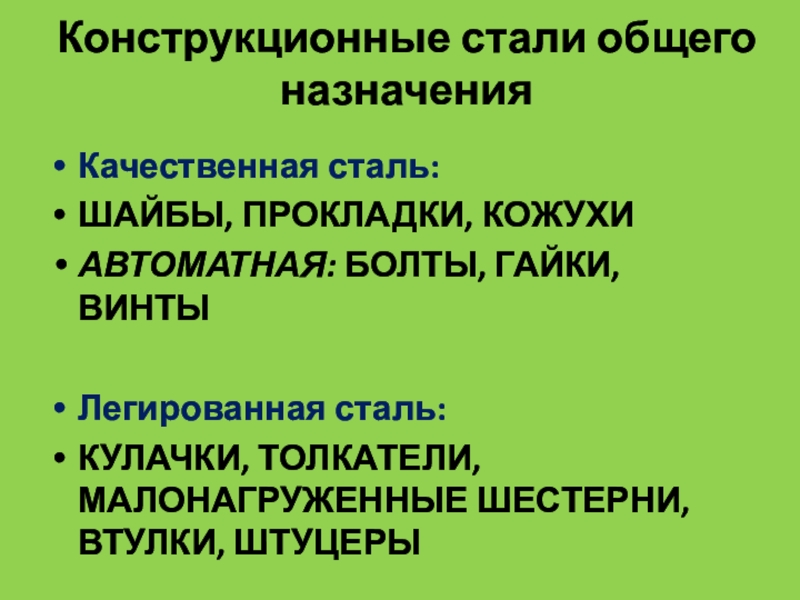

ТОЛКАТЕЛИ, МАЛОНАГРУЖЕННЫЕ ШЕСТЕРНИ, ВТУЛКИ, ШТУЦЕРЫ

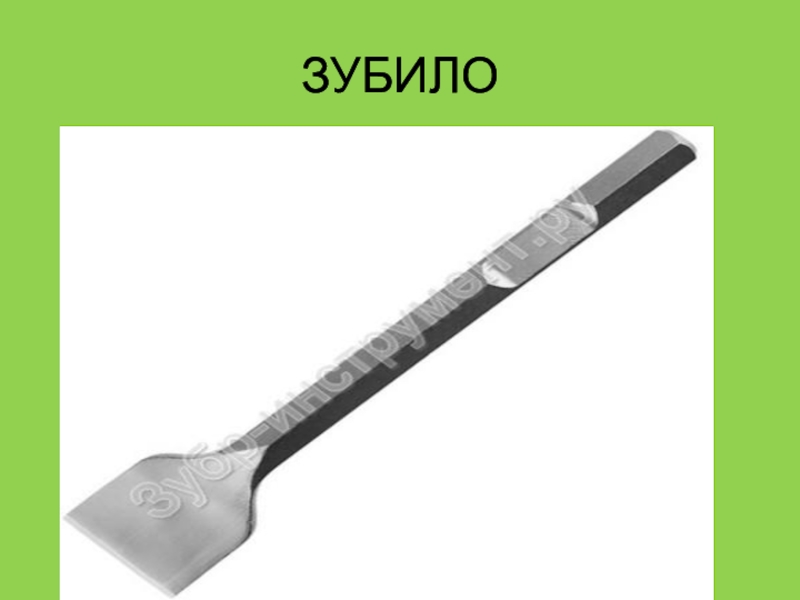

линейка металлическая, ножницы по металлу – это инструменты для выполнения работ с металлом или другими материалами, а также инструменты для измерений.
Данные изделия изготавливаются из ИНСТРУМЕНТАЛЬНОЙ СТАЛИ

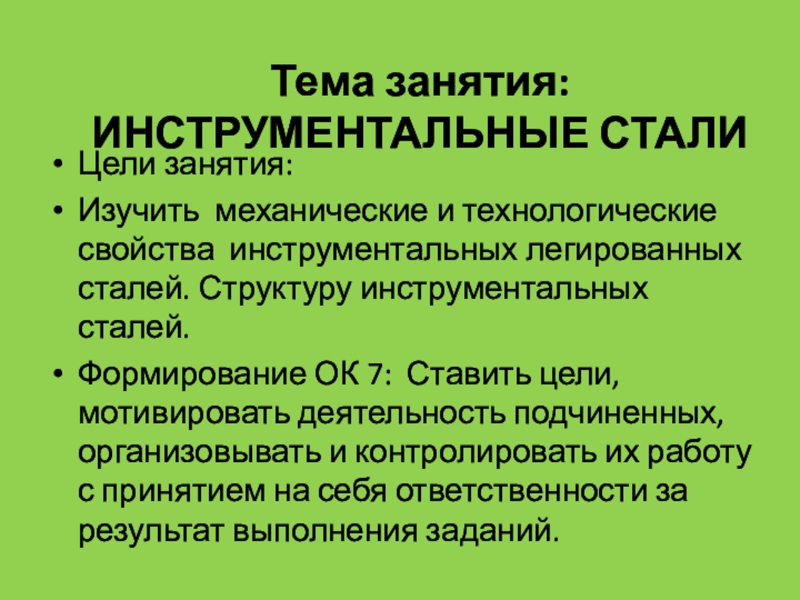

сталей. Структуру инструментальных сталей.
Формирование ОК 7: Ставить цели, мотивировать деятельность подчиненных, организовывать и контролировать их работу с принятием на себя ответственности за результат выполнения заданий.

защиты от коррозии;

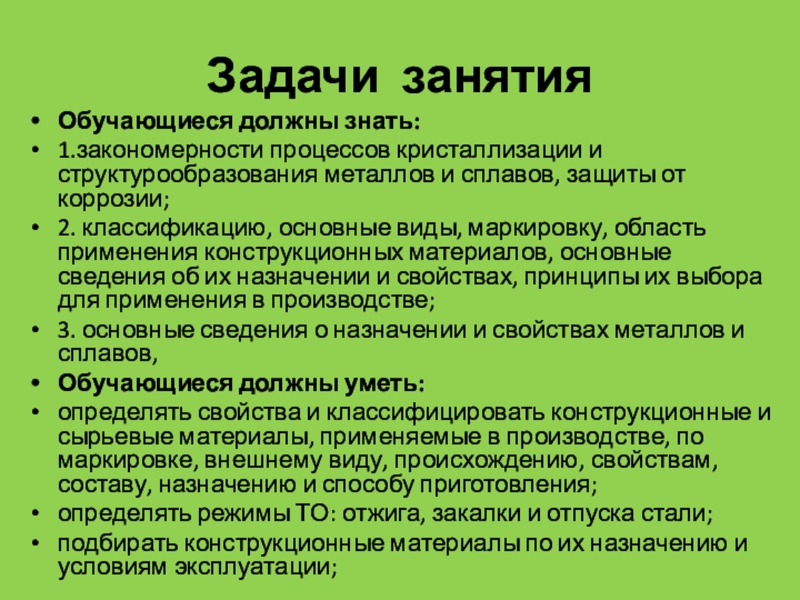

2. классификацию, основные виды, маркировку, область применения конструкционных материалов, основные сведения об их назначении и свойствах, принципы их выбора для применения в производстве;
3. основные сведения о назначении и свойствах металлов и сплавов,
Обучающиеся должны уметь:
определять свойства и классифицировать конструкционные и сырьевые материалы, применяемые в производстве, по маркировке, внешнему виду, происхождению, свойствам, составу, назначению и способу приготовления;
определять режимы ТО: отжига, закалки и отпуска стали;
подбирать конструкционные материалы по их назначению и условиям эксплуатации;

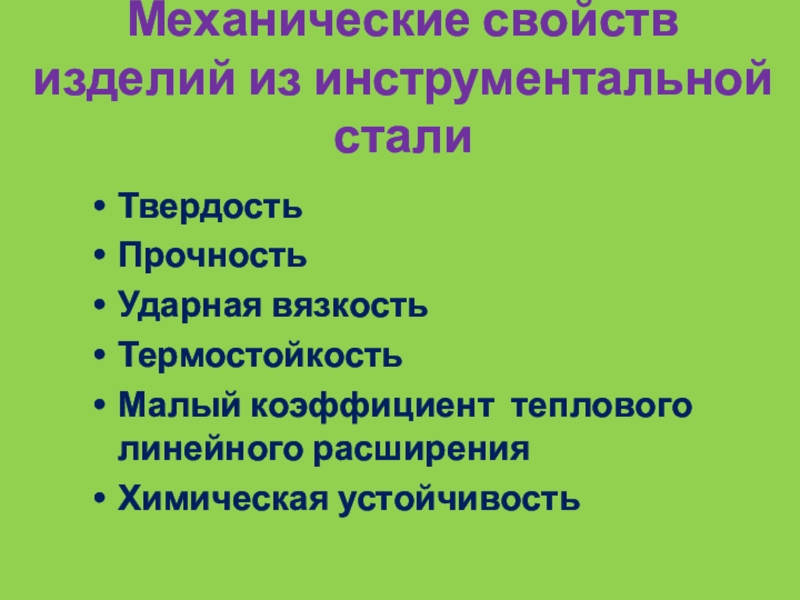

устойчивость

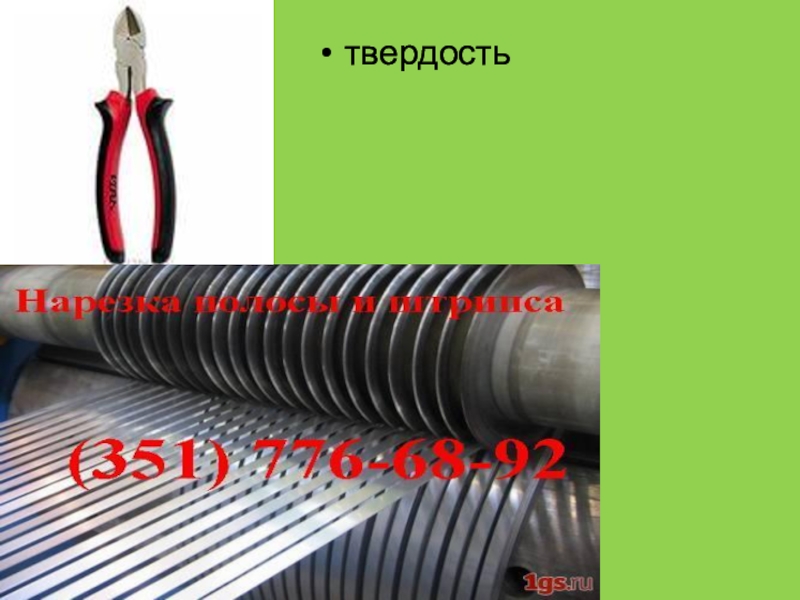

твердость

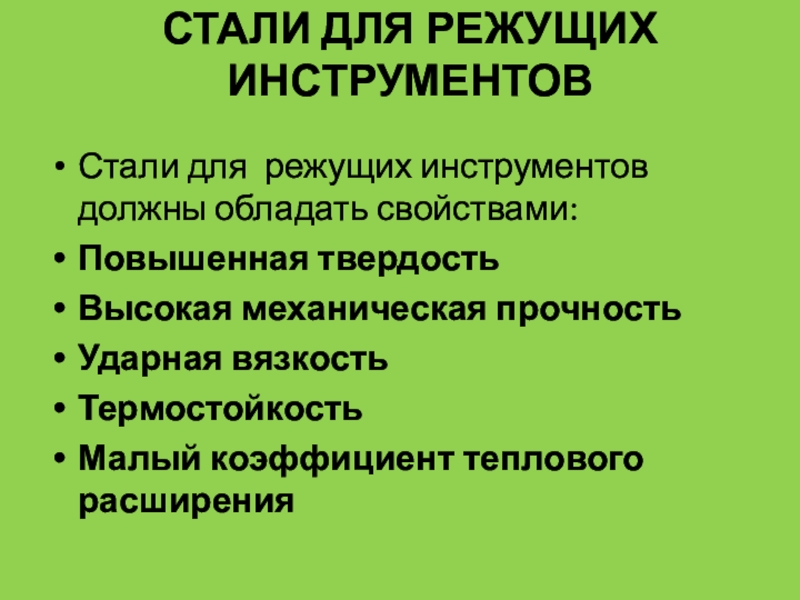

Высокая механическая прочность
Ударная вязкость
Термостойкость
Малый коэффициент теплового расширения

стали


КАК УВЕЛИЧИТЬ ТВЕРДОСТЬ?
КАК УВЕЛИЧИТЬ ПРОЧНОСТЬ? КАК УВЕЛИЧИТЬ ТЕРМОСТОЙКОСТЬ?

по выбору легирующих элементов для увеличения твердости и прочности, ударной вязкости, малого линейного коэффициента теплового расширения.

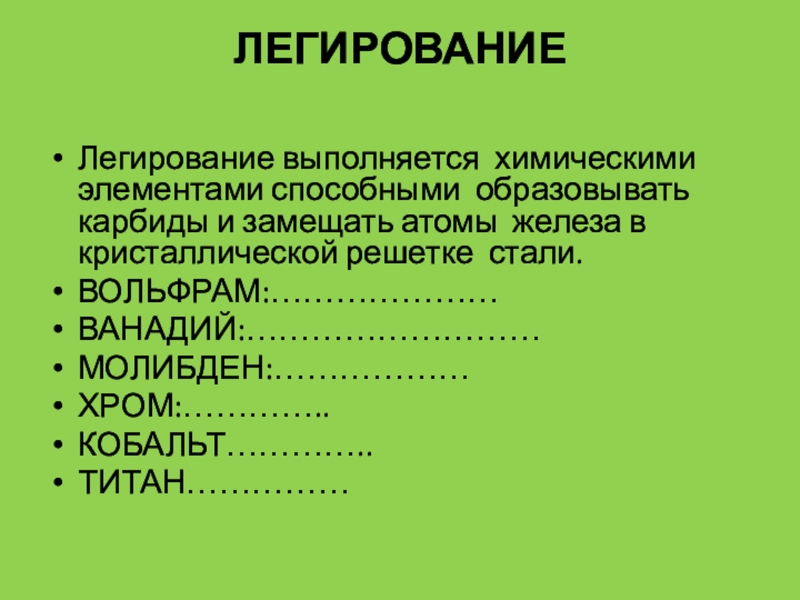

в кристаллической решетке стали.
ВОЛЬФРАМ:…………………
ВАНАДИЙ:………………………
МОЛИБДЕН:………………
ХРОМ:…………..
КОБАЛЬТ…………..
ТИТАН……………

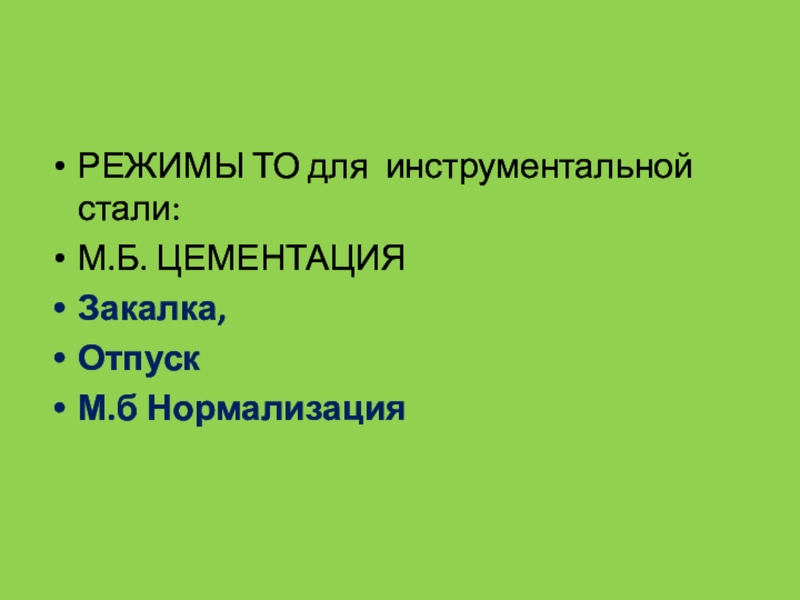

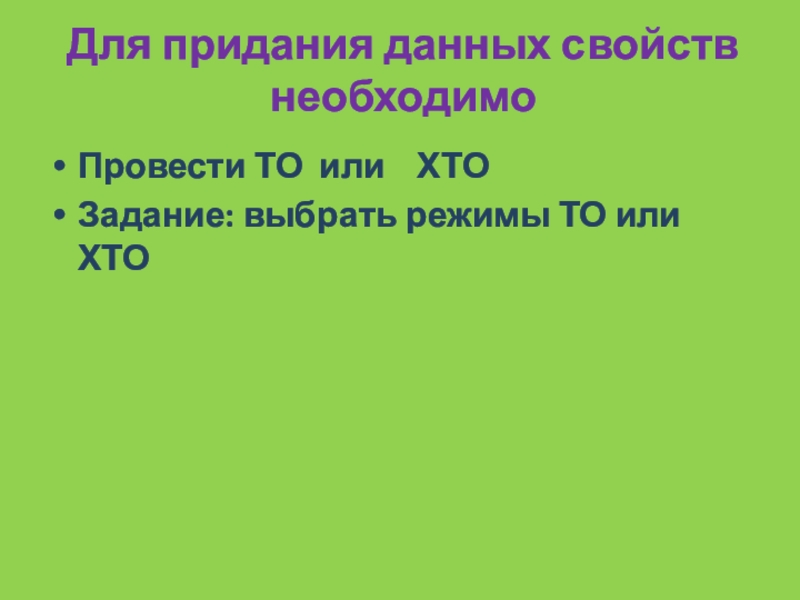

ТО или ХТО

сплавы:
ТО:
1.Закалка ТВЧ
2.Низкий отпуск 150-200 градусов, повышается прочность, ударная вязкость, понижается напряжение, но снижается твердость (При более высоких температурах наблюдается коагуляция цементита, что приведет к разупрочнению).
Структура после ТО: мартенсит отпуска, цементит и остаточный аустенит

скоростях 5-10 м/с, из них изготовляют :
сверла, ручной инструмент: метчики, плашки, развертки, напильники
МАРКИ:
ХВГ-протяжки,
ХВСГ - плашки
У 13, 13Х- напильники
9ХС – сверла и метчики

химическая стойкость.
Термостойкость достигается высоколегированным твердым раствором, поэтому нужны сильные карбидообразующие компоненты.
Легирование проводится вольфрамом или молибденом, с хромом около 4% и ванадием.
Маркировка Р6М5 – быстрорежущие стали с 6% вольфрама, молибдена 5%, хрома 4%, ванадий около 2%, углерод 0,7-0,9%

аустените(температура плавления хрома 1857), при температуре 1200 градусов растворяются карбиды ванадия(1920) и вольфрама(3422)
2. отпуск трехкратный при температуре 550-570 градусов с изотермической выдержкой 1 час. Правильность ТО определяется размером зерна при травлении микрошлифа закаленной стали.
Структура после ТО: мартенсит закалки, карбиды и остаточный аустенит(до 30%).

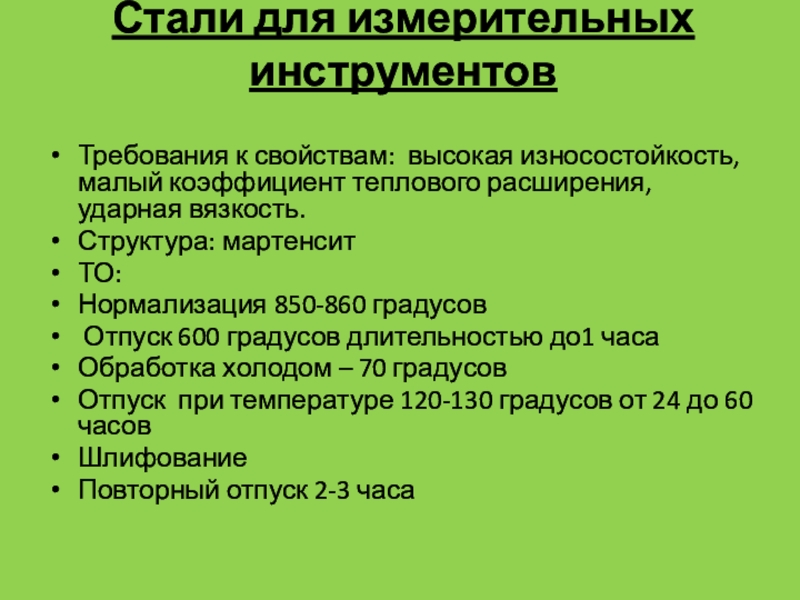

расширения, ударная вязкость.
Структура: мартенсит
ТО:
Нормализация 850-860 градусов
Отпуск 600 градусов длительностью до1 часа
Обработка холодом – 70 градусов
Отпуск при температуре 120-130 градусов от 24 до 60 часов
Шлифование
Повторный отпуск 2-3 часа

цементит и остаточный аустенит

сталь

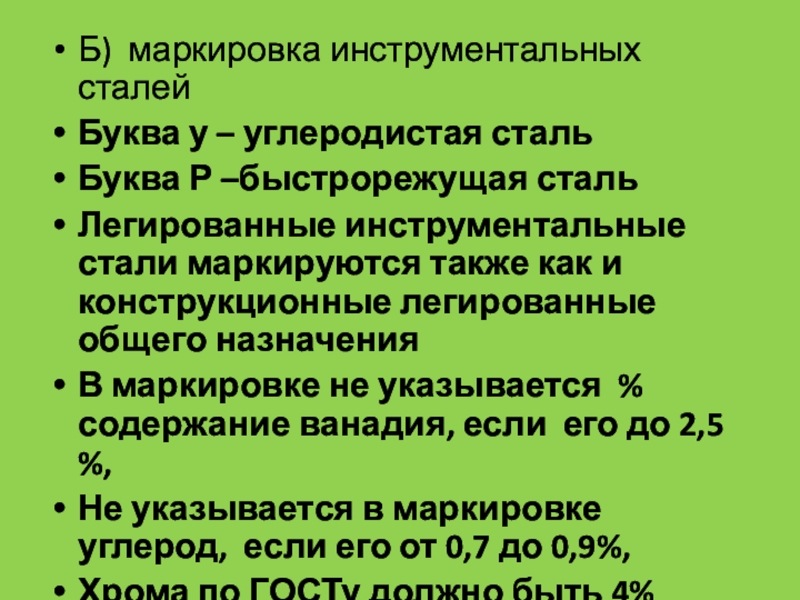

Легированные инструментальные стали маркируются также как и конструкционные легированные общего назначения
В маркировке не указывается % содержание ванадия, если его до 2,5 %,
Не указывается в маркировке углерод, если его от 0,7 до 0,9%,
Хрома по ГОСТу должно быть 4%

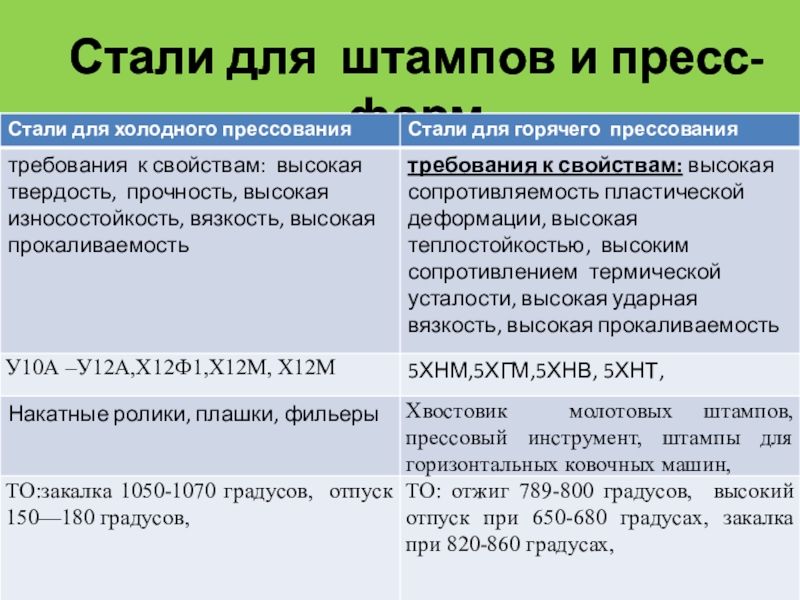

пресса
