Изношенную (выбракованную) резьбу в отверстиях корпусных и других чугунных деталей восстанавливают:нарезанием новой резьбы увеличенного размера, постановкой дополнительной детали нарезанием резьбы на новом местевосстанавливают завариванием электросваркой и нарезанием резьбы номинального размерана валах и осях восстанавливают нарезанием новой

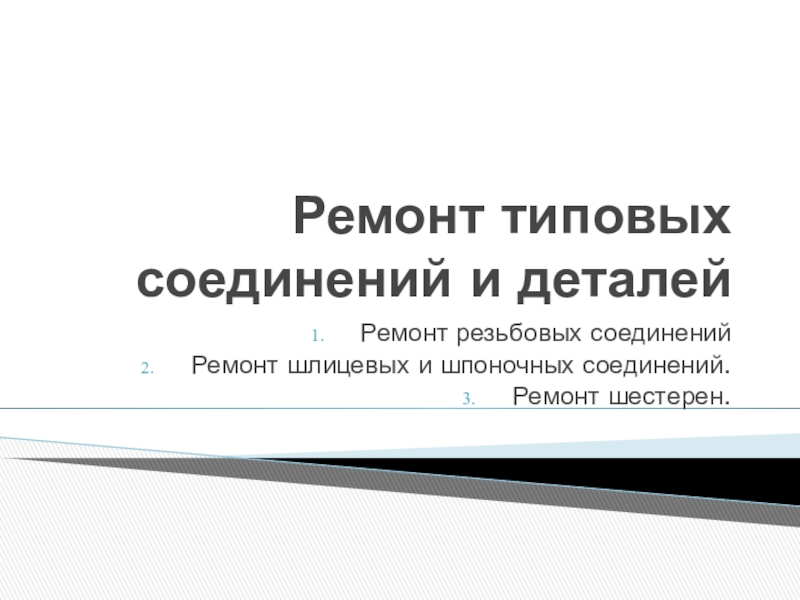

Слайд 1Ремонт типовых соединений и деталей
Ремонт резьбовых соединений
Ремонт шлицевых и шпоночных соединений.
Ремонт

шестерен.
Ремонт типовых соединений и деталейРемонт резьбовых соединенийРемонт шлицевых и шпоночных соединений.Ремонт шестерен.

Слайд 2Изношенную (выбракованную) резьбу в отверстиях корпусных и других чугунных деталей восстанавливают:
нарезанием

новой резьбы увеличенного размера,
постановкой дополнительной детали
нарезанием резьбы на новом месте
восстанавливают завариванием электросваркой и нарезанием резьбы номинального размера
на валах и осях восстанавливают нарезанием новой уменьшенного размера, а также наплавкой и нарезанием резьбы нормального размера.


1. Ремонт резьбовых соединений

Изношенную (выбракованную) резьбу в отверстиях корпусных и других чугунных деталей восстанавливают:нарезанием новой резьбы увеличенного размера, постановкой дополнительной

Слайд 3Восстановление под увеличенный размер.

Восстановление под увеличенный размер.

Слайд 4Ремонт постановкой дополнительной детали.

Ремонт постановкой дополнительной детали.

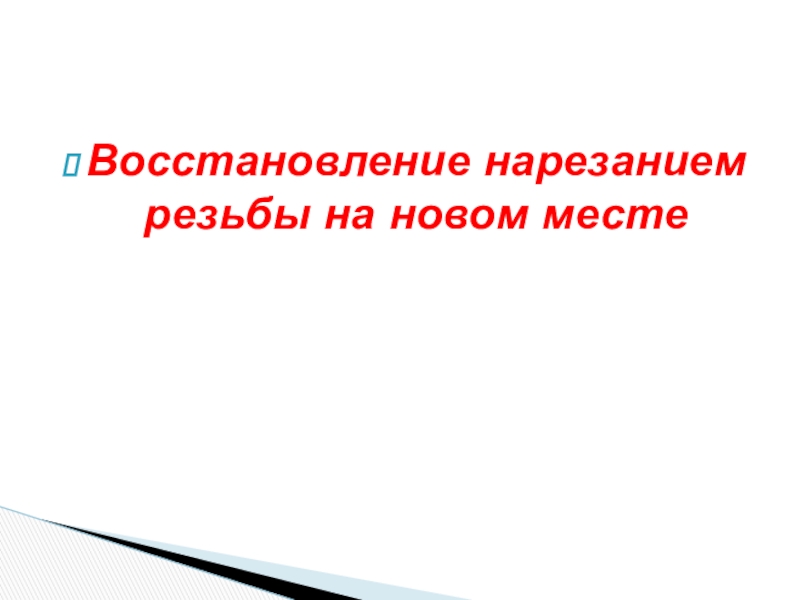

Слайд 5Восстановление нарезанием резьбы на новом месте

Восстановление нарезанием резьбы на новом месте

Слайд 6Применяется на валах и осях
Восстановление под уменьшенный размер

Применяется на валах и осяхВосстановление под уменьшенный размер

Слайд 7Восстановление наплавкой

Восстановление наплавкой

Слайд 8Шлицы (наружные), изношенные по толщине, наплавляют ручной или автоматической сваркой, а

также заменяют изношенную шлицевую часть новой, соединяемой обычно сваркой.
Шлицевые канавки валов диаметром менее 50 мм заваривают и нарезают шлицы номинального размера.

2. Ремонт шлицевых и шпоночных соединений.

Шлицы (наружные), изношенные по толщине, наплавляют ручной или автоматической сваркой, а также заменяют изношенную шлицевую часть новой,

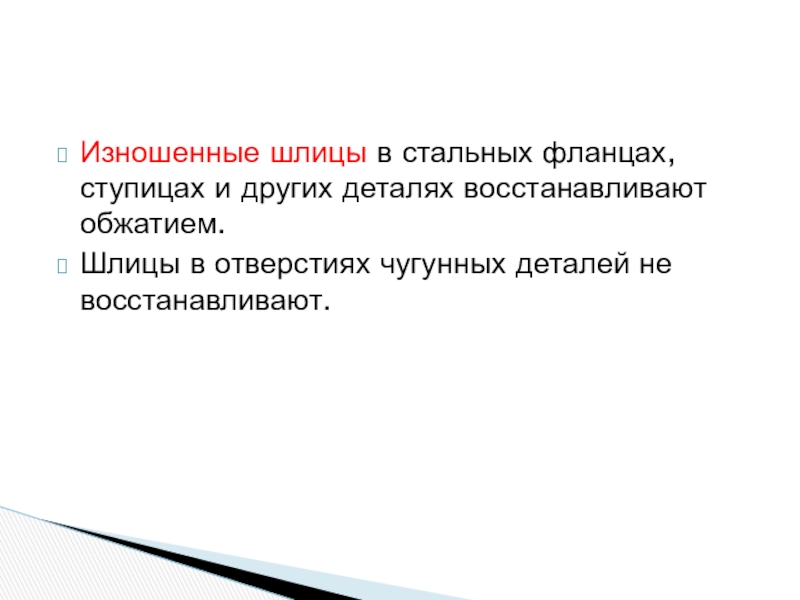

Слайд 9Изношенные шлицы в стальных фланцах, ступицах и других деталях восстанавливают обжатием.


Шлицы в отверстиях чугунных деталей не восстанавливают.
Изношенные шлицы в стальных фланцах, ступицах и других деталях восстанавливают обжатием. Шлицы в отверстиях чугунных деталей не

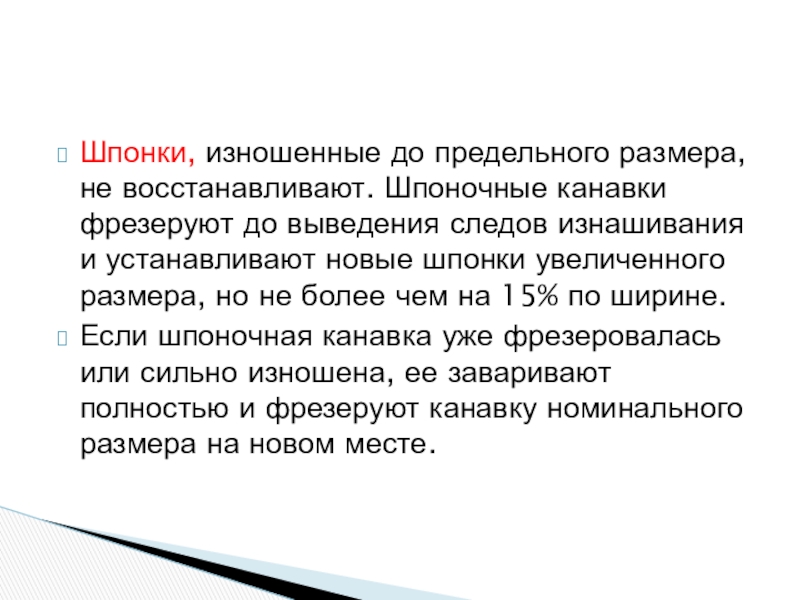

Слайд 10Шпонки, изношенные до предельного размера, не восстанавли­вают. Шпоночные канавки фрезеруют до

выведения следов изна­шивания и устанавливают новые шпонки увеличенного размера, но не более чем на 15% по ширине.
Если шпоночная канавка уже фрезеровалась или сильно изношена, ее заваривают полностью и фрезеруют канавку номинального размера на новом месте.
Шпонки, изношенные до предельного размера, не восстанавли­вают. Шпоночные канавки фрезеруют до выведения следов изна­шивания и устанавливают новые

Слайд 11При износе или повреждениях зубьев до выбраковочного состоя­ния шестерни восстанавливают сравнительно

редко.
Шестерни изготовлены в виде венцов, прикрепленных к ступицам заклепками.
В подвижных шестернях изнашиваются кольцевые канавки под вилки переключения.

3. Ремонт шестерен.

При износе или повреждениях зубьев до выбраковочного состоя­ния шестерни восстанавливают сравнительно редко. Шестерни изготовлены в виде венцов,

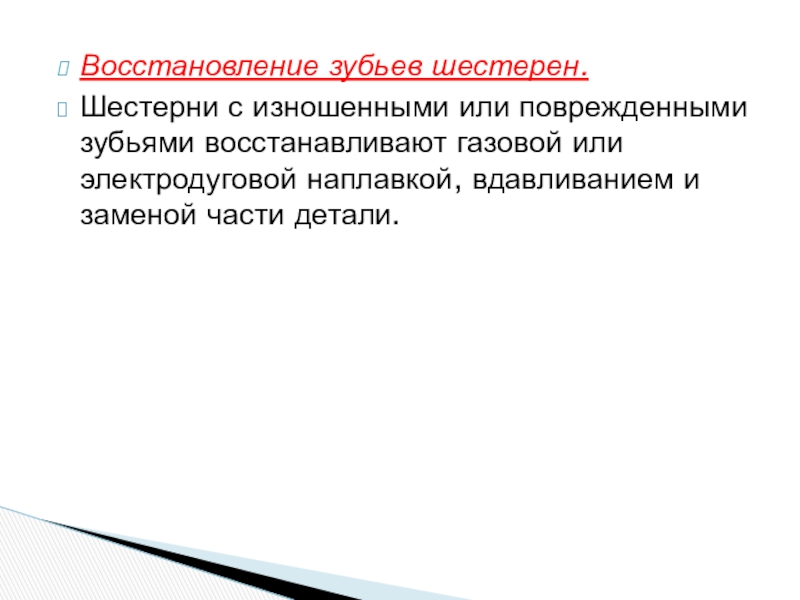

Слайд 12Восстановление зубьев шестерен.
Шестерни с изношенными или поврежденными зубьями восстанавливают газовой

или электродуговой наплавкой, вдавливанием и заменой части детали.

Восстановление зубьев шестерен. Шестерни с изношенными или поврежденными зубьями восстанавливают газовой или электродуговой наплавкой, вдавливанием и заменой

Слайд 13Восстановление наплавкой. При наплавке зубьев применяют электроды, обеспечивающие высокую прочность наплав­ленного

слоя без применения термической обработки. Необходимо помнить, что наплавка зубьев редко дает удовлетворительные результаты, поэтому ее применяют в крайних случаях и преиму­щественно для наплавки зубьев, изношенных по торцам.

Восстановление наплавкой. При наплавке зубьев применяют электроды, обеспечивающие высокую прочность наплав­ленного слоя без применения термической обработки. Необходимо

Слайд 14Восстановление вдавливанием. Вдавливанием восстанавливают небольшие шестерни с необходимым запасом металла на

венце.
Восстановление вдавливанием. Вдавливанием восстанавливают небольшие шестерни с необходимым запасом металла на венце.

Слайд 15Замена части детали. Этим способом восстанавливают блоки шестерен или подвижные шестерни

(каретки) с двумя-тремя венцами, из которых один подлежит выбраковке, а остальные на­ходятся в хорошем состоянии.

Замена части детали. Этим способом восстанавливают блоки шестерен или подвижные шестерни (каретки) с двумя-тремя венцами, из которых

Слайд 16Заклепки венцов с изношенными зубьями срубают, а венцы спрессовывают и заменяют

новыми.
При одностороннем износе зубьев симметричные венцы повертывают на 180° и вновь закрепляют на ступице для работы неизношенной стороной зубьев. На их торцах со стороны включения подвижной шестерни снимают фаску.

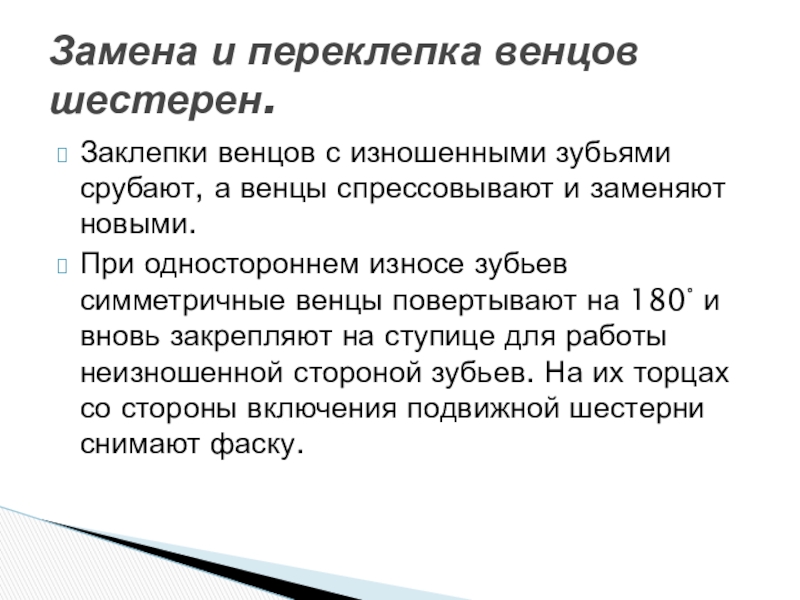

Замена и переклепка венцов шестерен.

Заклепки венцов с изношенными зубьями срубают, а венцы спрессовывают и заменяют новыми. При одностороннем износе зубьев симметричные

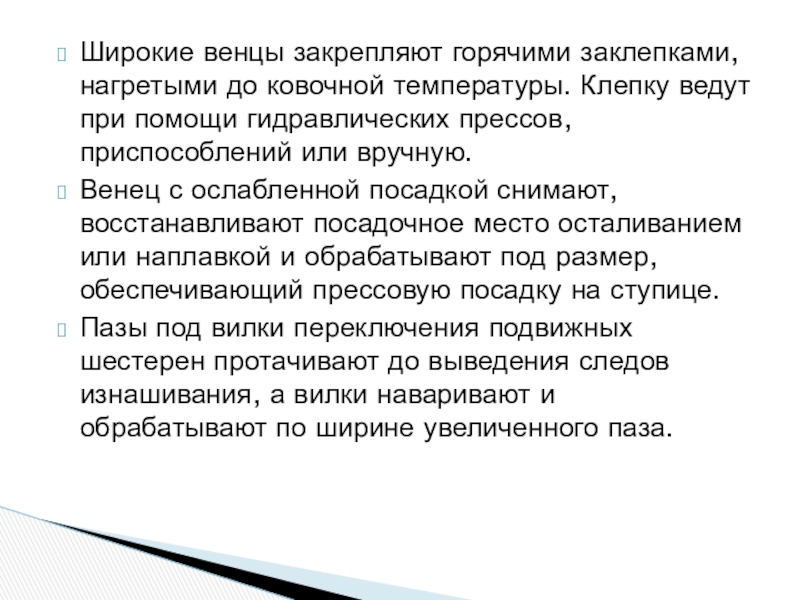

Слайд 17Широкие венцы закрепляют горячими заклепками, нагретыми до ковочной температуры. Клепку ведут

при помощи гидравлических прессов, приспособлений или вручную.
Венец с ослабленной посадкой снимают, восстанавливают посадочное место осталиванием или наплавкой и обрабатывают под размер, обеспечивающий прессовую посадку на ступице.
Пазы под вилки переключения подвижных шестерен протачивают до выведения следов изнашивания, а вилки наваривают и обрабатывают по ширине увеличенного паза.

Широкие венцы закрепляют горячими заклепками, нагретыми до ковочной температуры. Клепку ведут при помощи гидравлических прессов, приспособлений или

Слайд 18КОНТРОЛЬНЫЕ ВОПРОСЫ И ЗАДАНИЯ
1. Изложите способы восстановления изношенной резьбы в отверстиях

чугунных и стальных деталей.
2. Как восстанавливают наружную резьбу на валах и осях?
3. Изложите способы восстановления шлицевых соединений.
4. Как восстанавливают шпоночные соединения?
5. Какие способы применяют для восстановления изношенных зубьев шестерен?
6. Изложите приемы замены и переклепки венцов шестерен на ступицах.

КОНТРОЛЬНЫЕ ВОПРОСЫ И ЗАДАНИЯ1. Изложите способы восстановления изношенной резьбы в отверстиях чугунных и стальных деталей. 2. Как
