Тема заняття:«Виконання робочого креслення деталі «Вал»з використанням програмного забезпечення КОМПАС-ГРАФИК»
Слайд 1Донецький електрометалургійний технікум
Відкрите заняття
з дисципліни
«Комп'ютерна графіка»
2016
Заняття проводить викладач
вищої
категорії з дисципліни
«Інженерна та комп'ютерна графіка»
Селівра Олена Іванівна
«Інженерна та комп'ютерна графіка»
Селівра Олена Іванівна

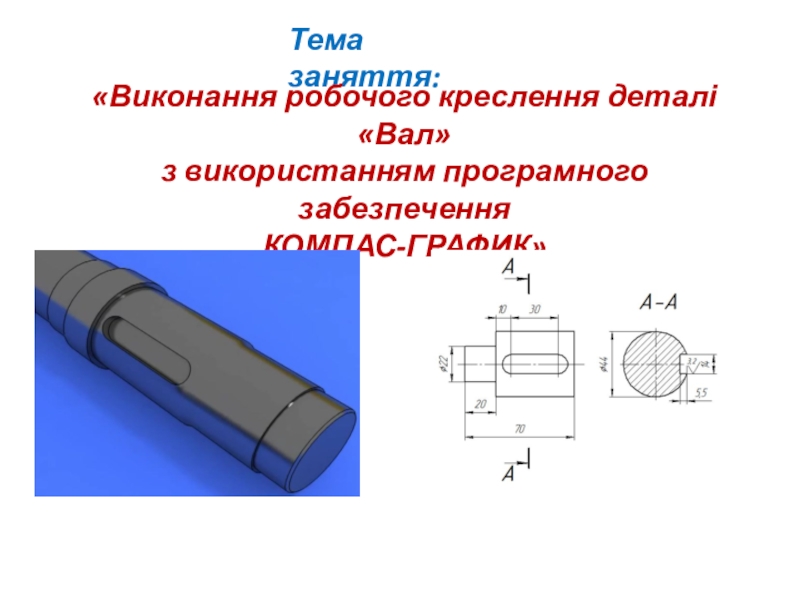

Слайд 2Тема заняття:
«Виконання робочого креслення деталі «Вал»
з використанням програмного забезпечення
КОМПАС-ГРАФИК»
Слайд 4Донецький електрометалургійний технікум
Дисципліна «КОМП‘ЮТЕРНА ГРАФІКА»
Спеціальність
5.05050205
«Обслуговування та ремонт обладнання металургійних підприємств»
«Обслуговування та ремонт обладнання металургійних підприємств»
Група МО-10-1д (перша підгрупа)
Тема проекту:
«Виконання перерізу по шпонковому пазу»
Питання до розгляду:
1 Виконання перерізу по шпонковому пазу відповідно до
ГОСТ 2.305-2008

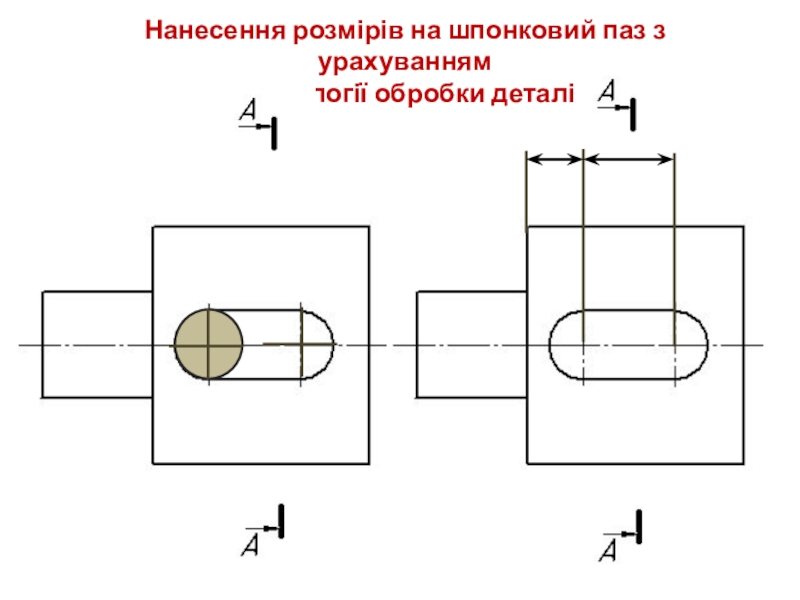

2 Нанесення розмірів на шпонковий паз з урахуванням
технології обробки деталі
3 Позначення шорсткості поверхні шпонкового пазу

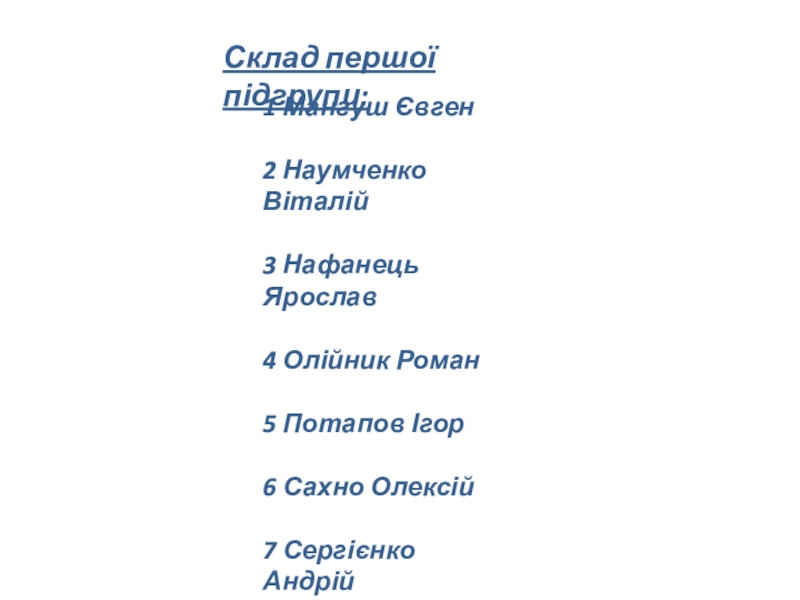

Слайд 5Склад першої підгрупи:
1 Мангуш Євген
2 Наумченко Віталій
3 Нафанець Ярослав
4 Олійник Роман
5
Потапов Ігор
6 Сахно Олексій
7 Сергієнко Андрій
6 Сахно Олексій
7 Сергієнко Андрій

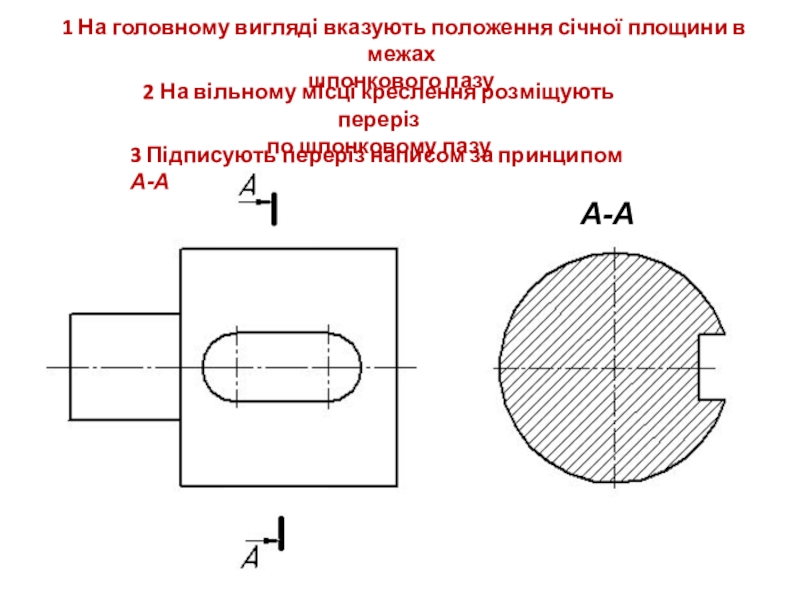

Слайд 61 На головному вигляді вказують положення січної площини в межах
шпонкового
пазу
А-А
3 Підписують переріз написом за принципом А-А
Слайд 8А-А

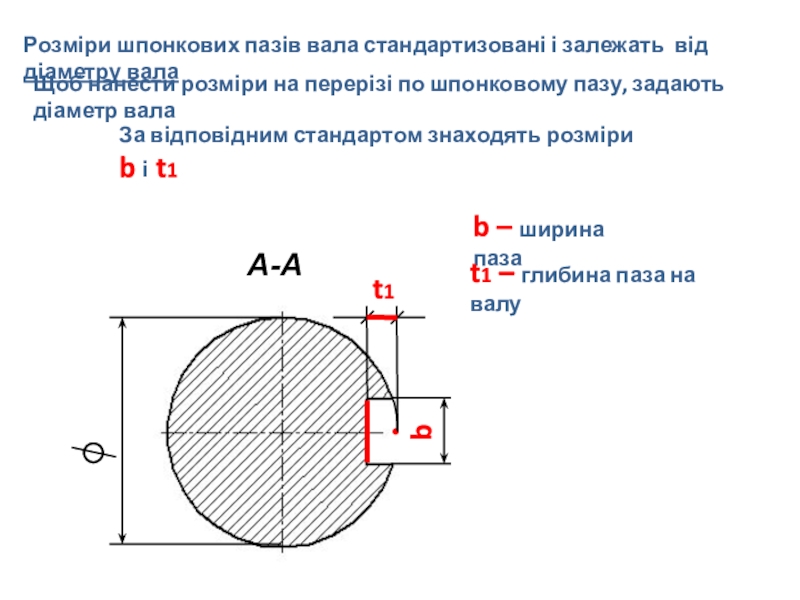

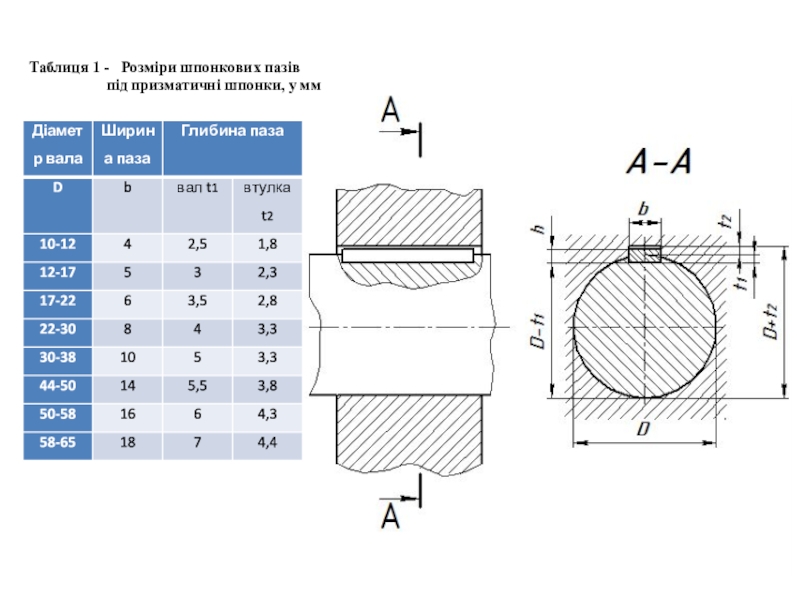

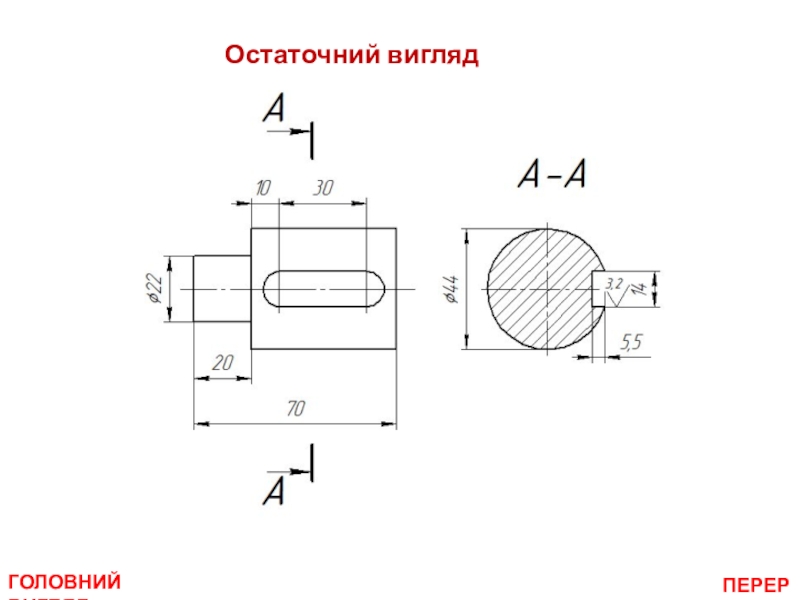

Щоб нанести розміри на перерізі по шпонковому пазу, задають діаметр вала
За
відповідним стандартом знаходять розміри b і t1
Розміри шпонкових пазів вала стандартизовані і залежать від діаметру вала
b – ширина паза
t1 – глибина паза на валу

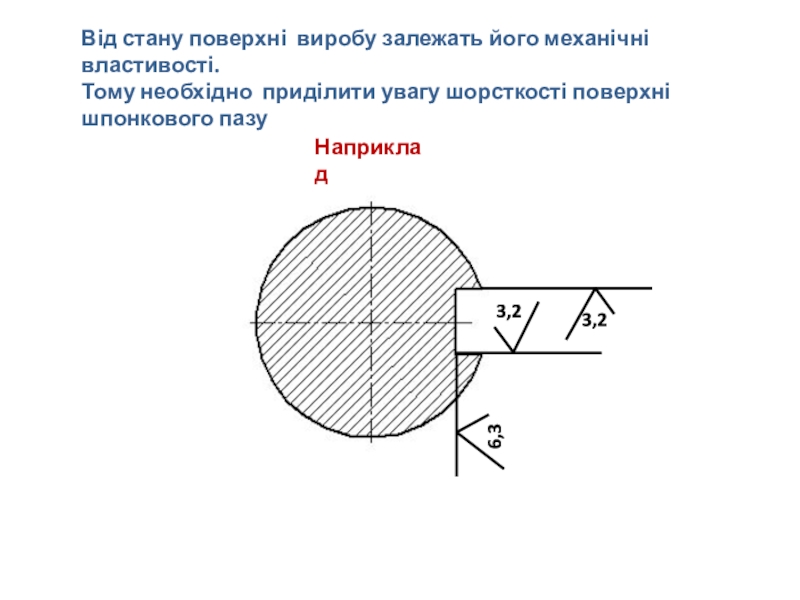

Слайд 9Від стану поверхні виробу залежать його механічні властивості.
Тому необхідно приділити увагу
шорсткості поверхні шпонкового пазу
Слайд 12Донецький електрометалургійний технікум
Дисципліна «КОМП‘ЮТЕРНА ГРАФІКА»
Спеціальність
5.05050205
«Обслуговування та ремонт обладнання металургійних підприємств»
«Обслуговування та ремонт обладнання металургійних підприємств»

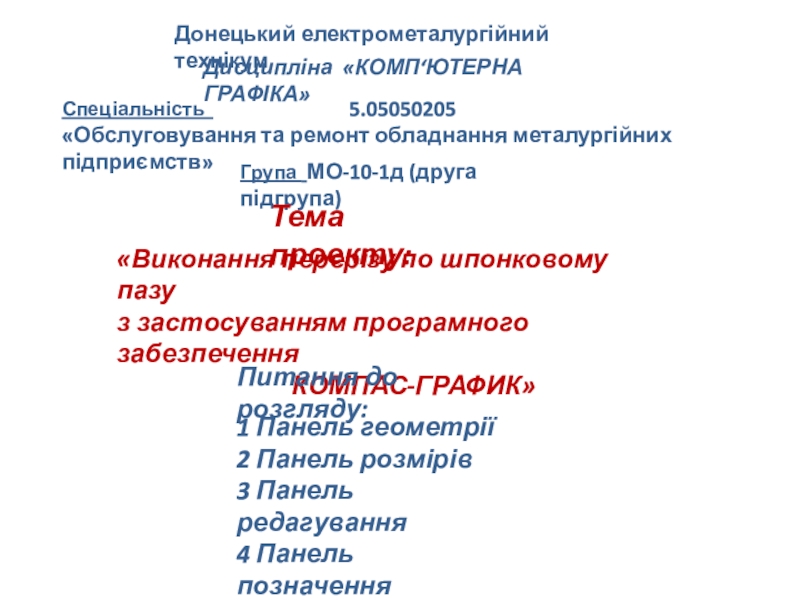

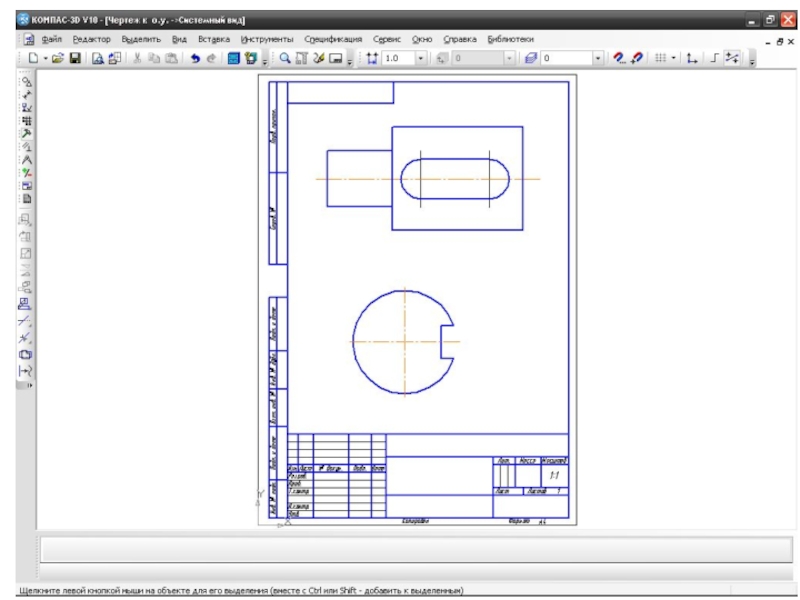

Група МО-10-1д (друга підгрупа)
Тема проекту:
«Виконання перерізу по шпонковому пазу

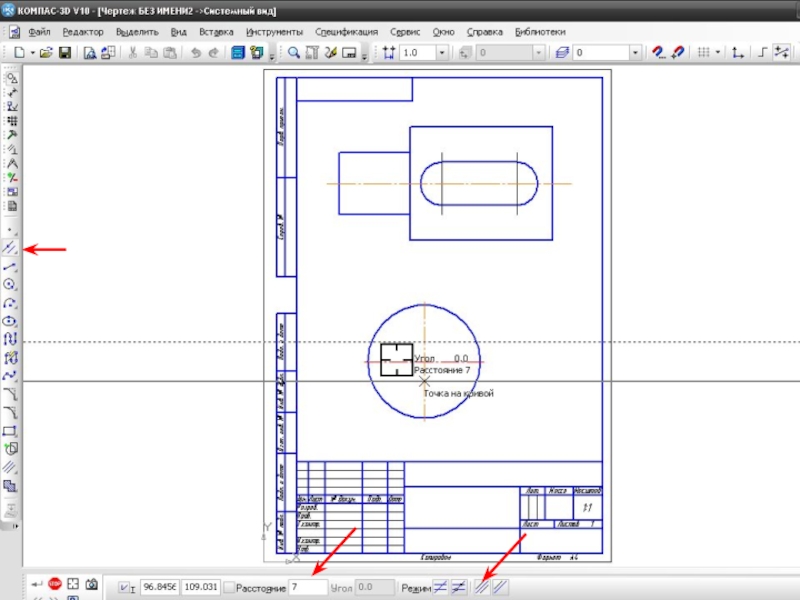

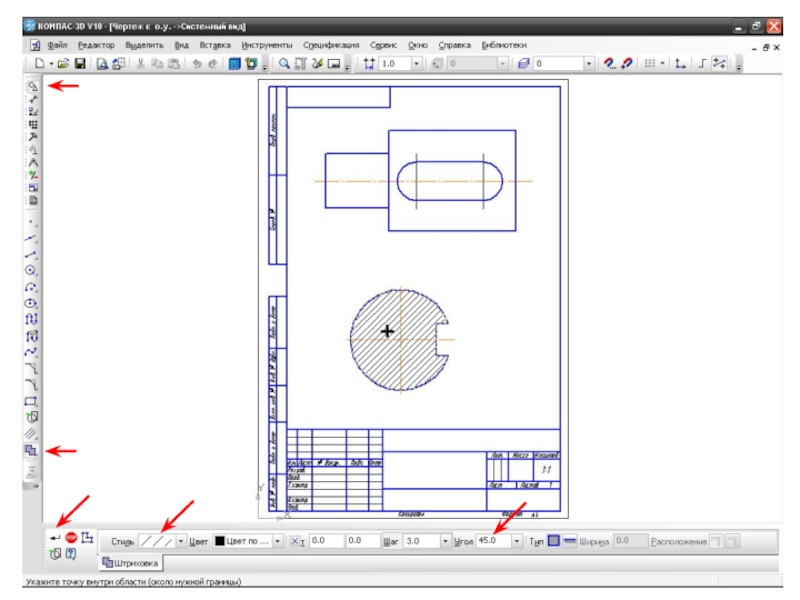

з застосуванням програмного забезпечення
КОМПАС-ГРАФИК»

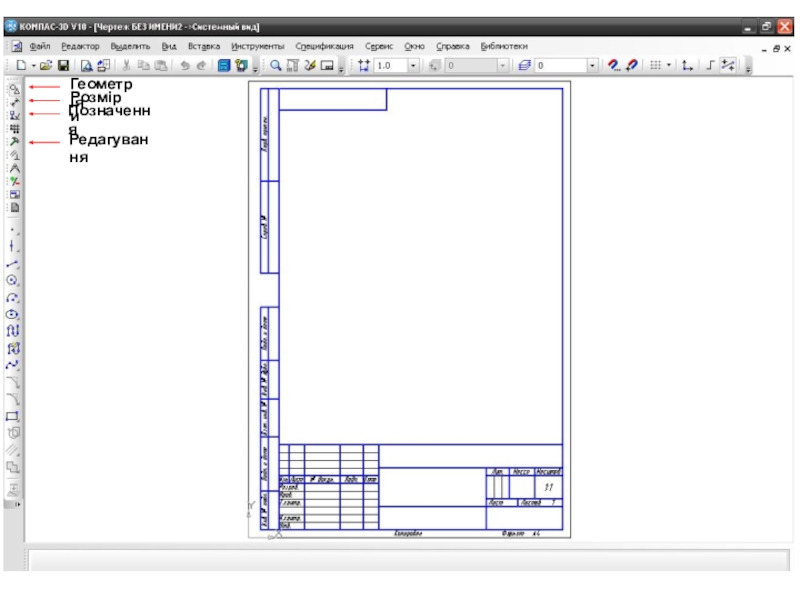

Питання до розгляду:

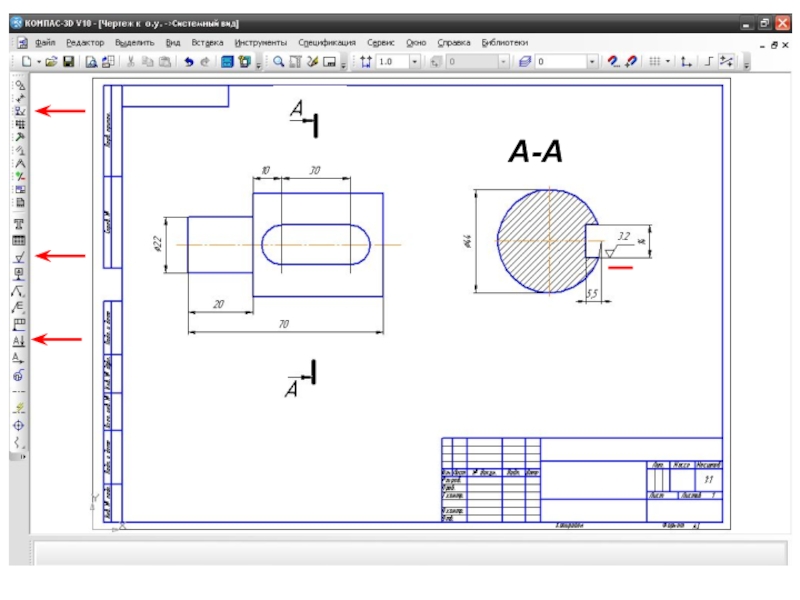

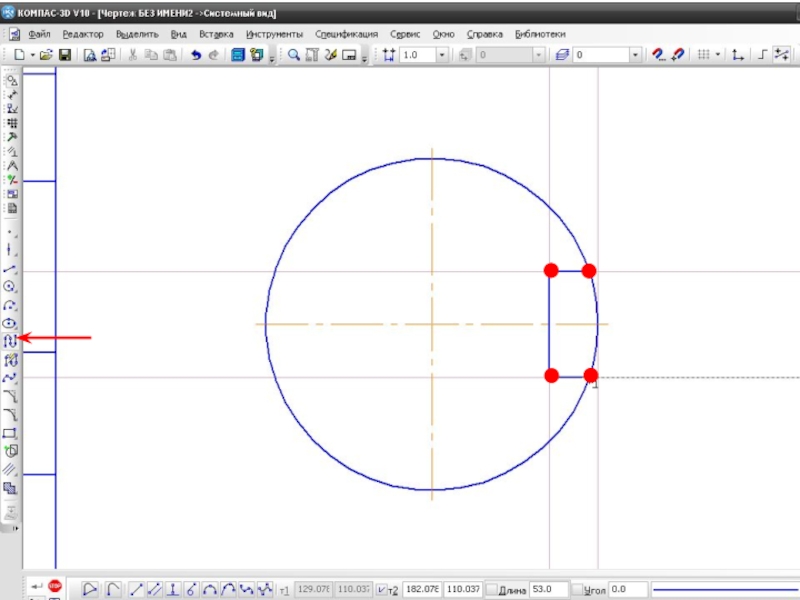

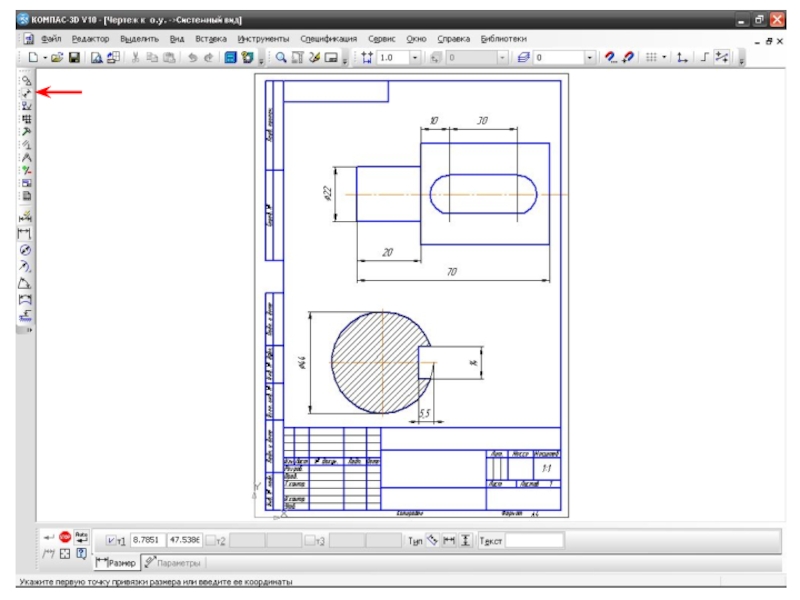

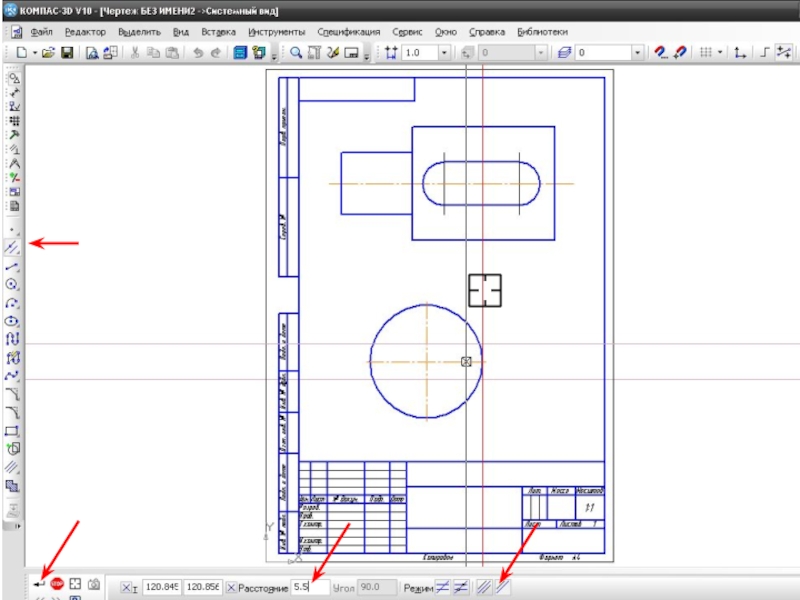

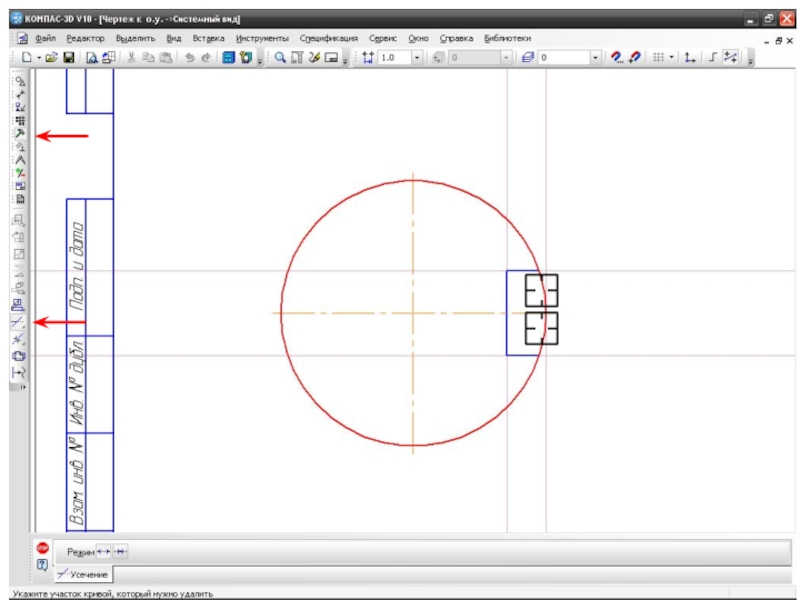

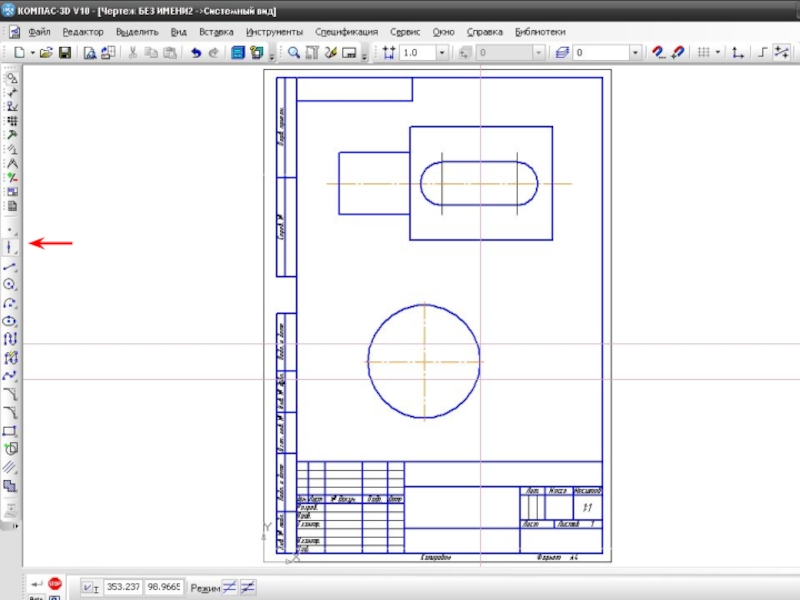

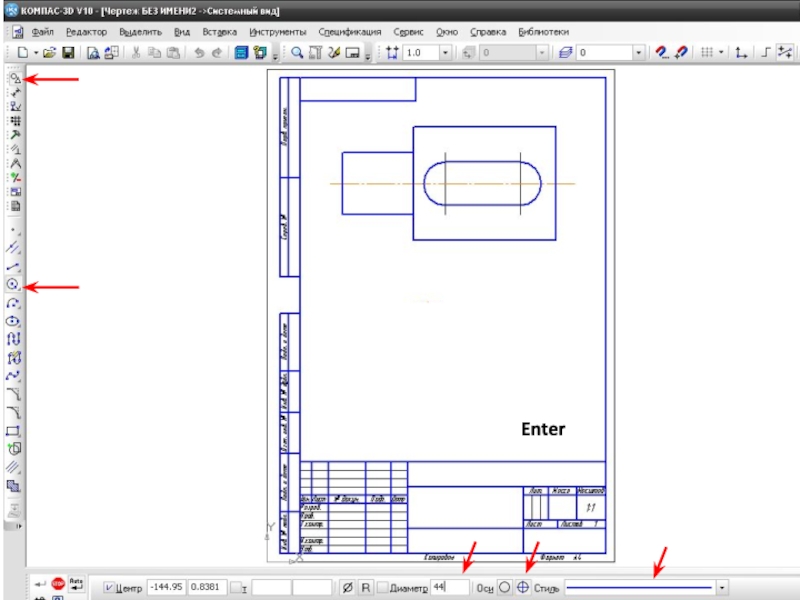

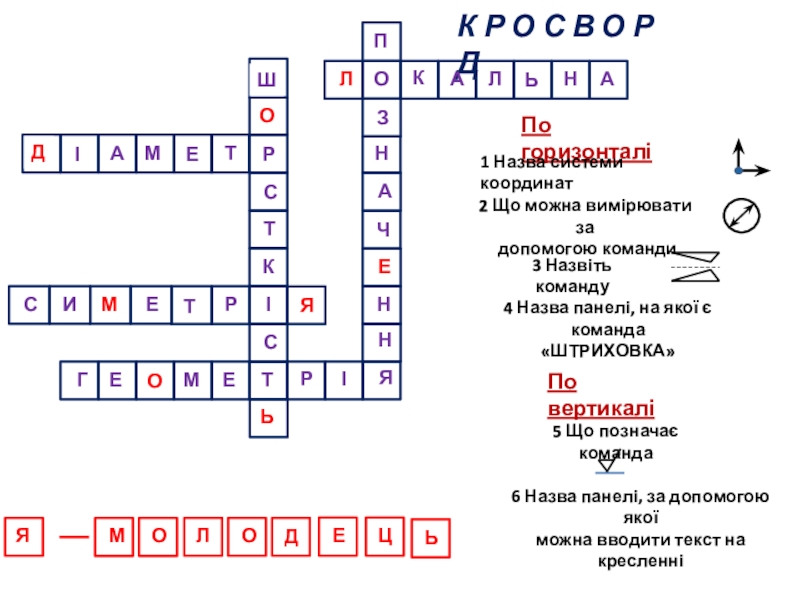

1 Панель геометрії
2 Панель розмірів
3 Панель редагування
4 Панель позначення

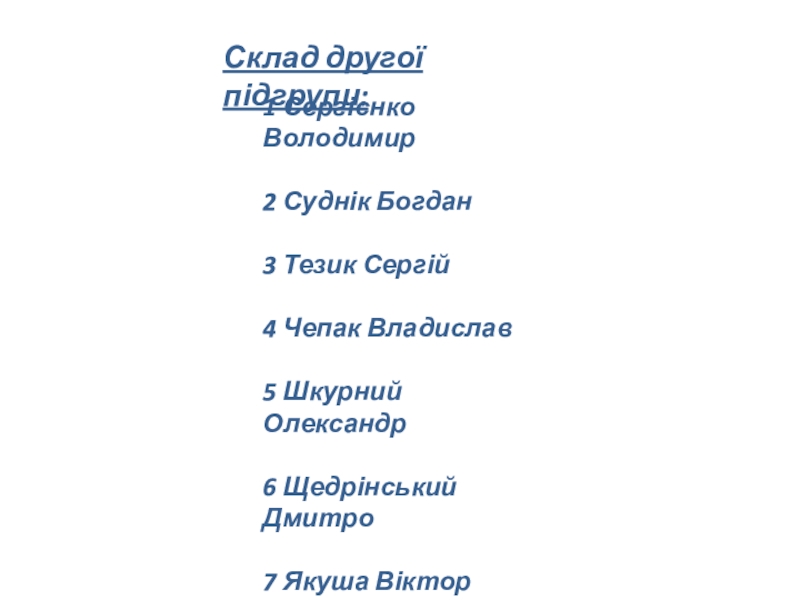

Слайд 13Склад другої підгрупи:
1 Сергієнко Володимир
2 Суднік Богдан
3 Тезик Сергій
4 Чепак
Владислав
5 Шкурний Олександр
6 Щедрінський Дмитро
7 Якуша Віктор
5 Шкурний Олександр
6 Щедрінський Дмитро
7 Якуша Віктор

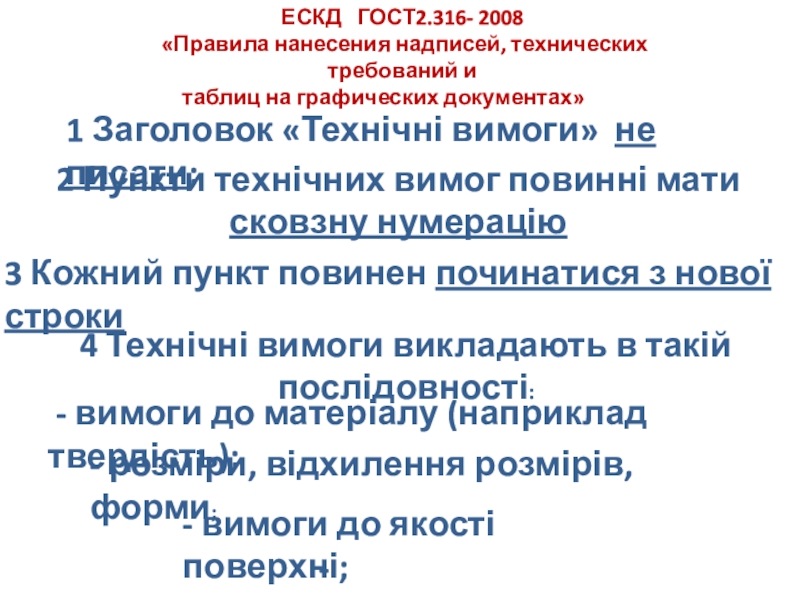

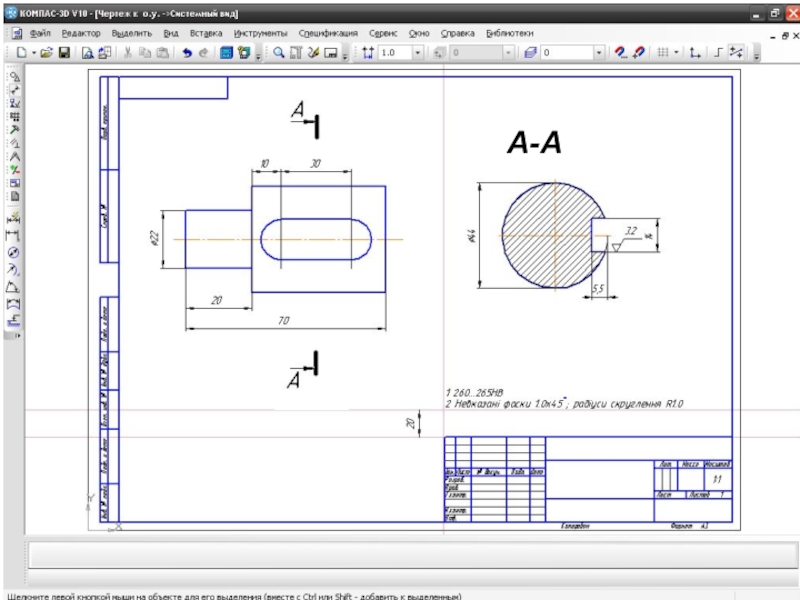

Слайд 26ЕСКД ГОСТ2.316- 2008
«Правила нанесения надписей, технических требований и
таблиц
на графических документах»

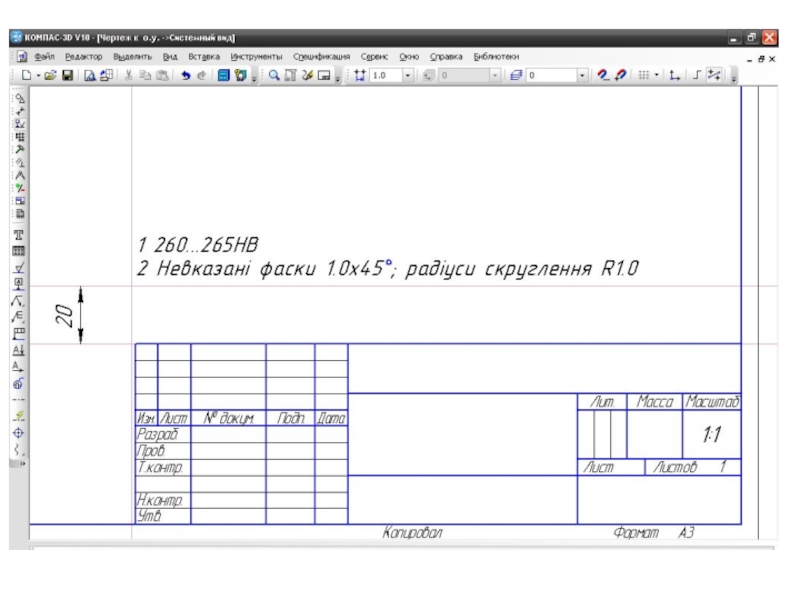

1 Заголовок «Технічні вимоги» не писати;
2 Пункти технічних вимог повинні мати
сковзну нумерацію
3 Кожний пункт повинен починатися з нової строки
4 Технічні вимоги викладають в такій послідовності:
- вимоги до матеріалу (наприклад твердість);
- розміри, відхилення розмірів, форми;
- вимоги до якості поверхні;
- зазори.
Слайд 31Домашнє завдання:
1 Написати технічні вимого до креслення
2 Заповнити основний напис
3 Підготувати
роботу до здачі
Дякую за роботу!
