Слайд 1Электромобиль на базе ВАЗ-2108
Учитель: Блинов С.А.
МБОУ «СОШ №6 им.К.Минина»
Слайд 2Электромобиль
Электромобиль – это автомобиль, приводимый в движение электродвигателем с питанием автономного
источника электроэнергии (аккумуляторов, топливных элементов), а не двигателем внутреннего сгорания.
Слайд 3Плюсы электромобиля
Электромобили отличаются низкими транспортными расходами. Toyota RAV4
EV потребляет 0.19 кВт ч на километр, поэтому использовать электродвигатель выгодней.
КПД электродвигателя составляет 88-95%
Уменьшение уровня шума в больших городах.
Высокая экологичность, ввиду отсутствия применения нефтяного топлива, моторных масел, а также отсутствие вредных выхлопов в месте нахождения автомобиля.
Низкая пожаро- и взрывоопасность при аварии.
-
Зима, километраж

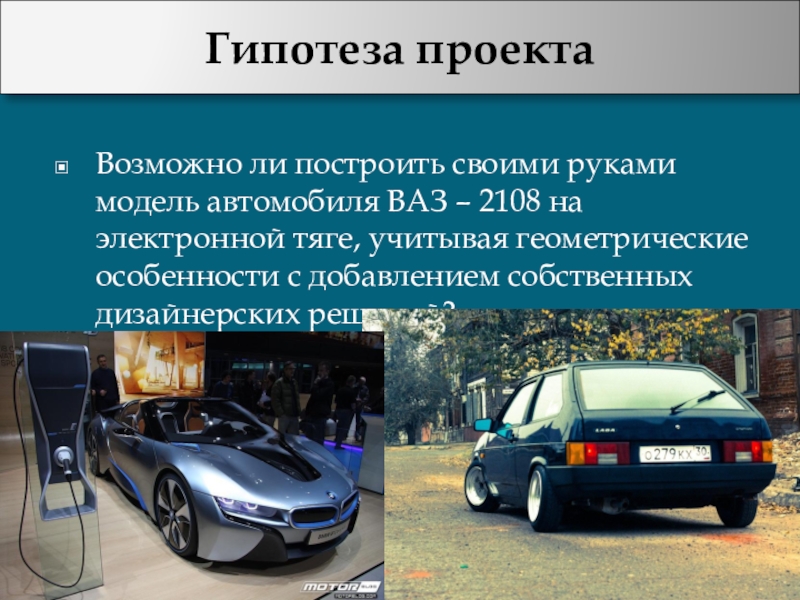

Слайд 4Гипотеза проекта
Возможно ли построить своими руками модель автомобиля ВАЗ – 2108
на электронной тяге, учитывая геометрические особенности с добавлением собственных дизайнерских решений?

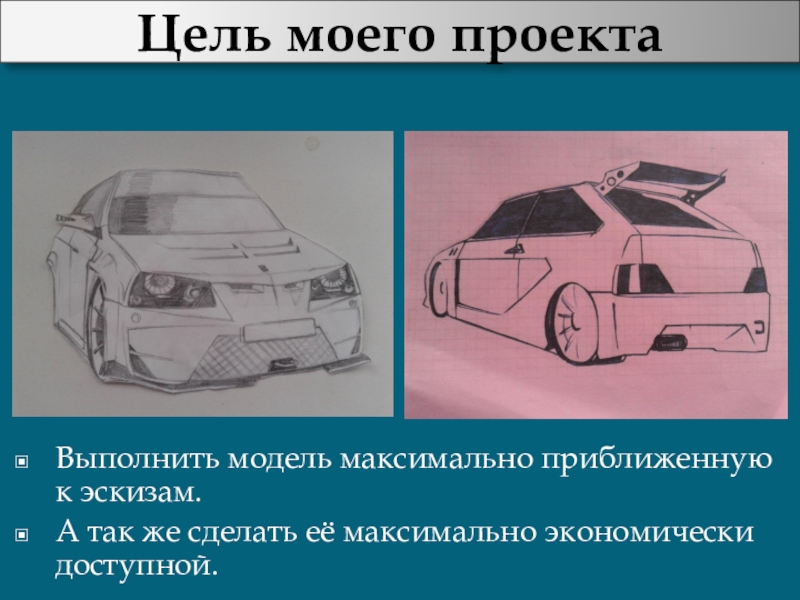

Слайд 5Цель моего проекта
Выполнить модель максимально приближенную к эскизам.
А так же сделать
её максимально экономически доступной.

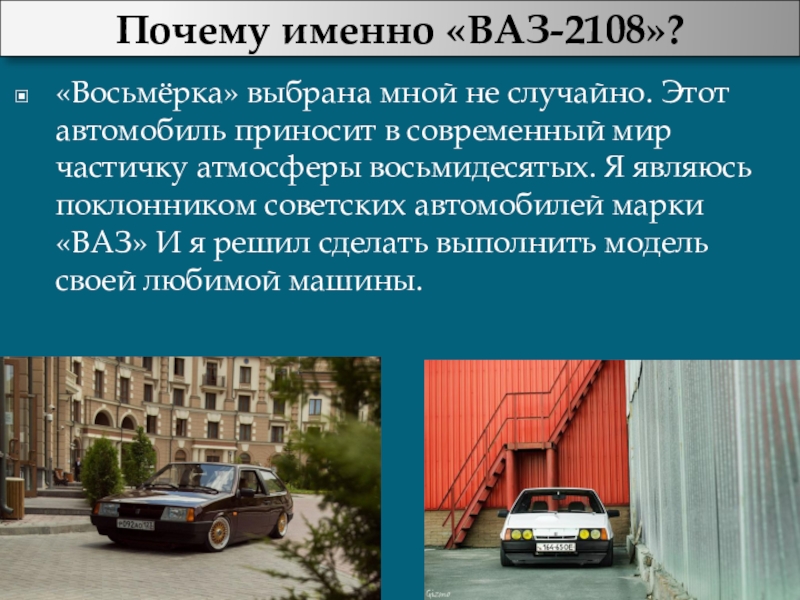

Слайд 6Почему именно «ВАЗ-2108»?
«Восьмёрка» выбрана мной не случайно. Этот автомобиль приносит в
современный мир частичку атмосферы восьмидесятых. Я являюсь поклонником советских автомобилей марки «ВАЗ» И я решил сделать выполнить модель своей любимой машины.
Слайд 7Цель работы
Я хочу развить в себе навыки технического моделирования и впоследствии
участвовать в конкурсе «Модель своими руками». В ходе моих размышлений «ВАЗ – 2108» стала идеей моего проекта.

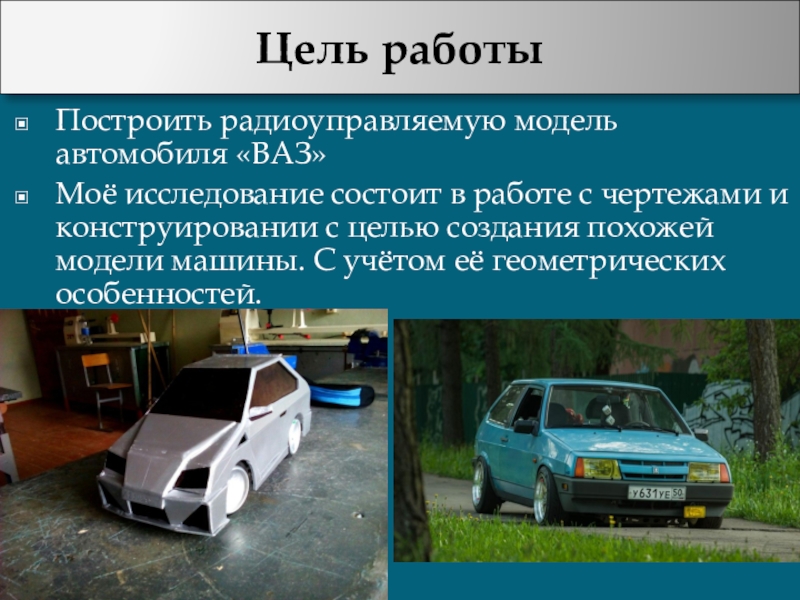

Слайд 8Цель работы
Построить радиоуправляемую модель автомобиля «ВАЗ»

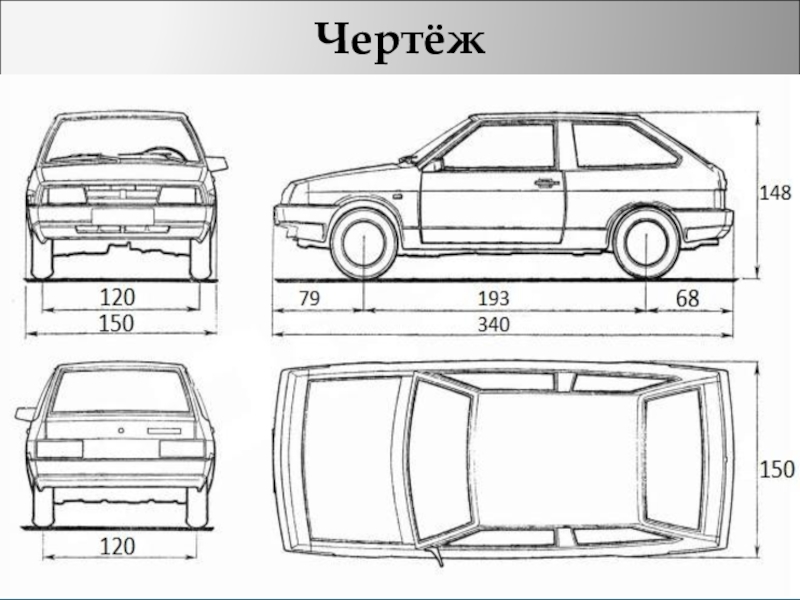

Моё исследование состоит в работе
с чертежами и конструировании с целью создания похожей модели машины. С учётом её геометрических особенностей.

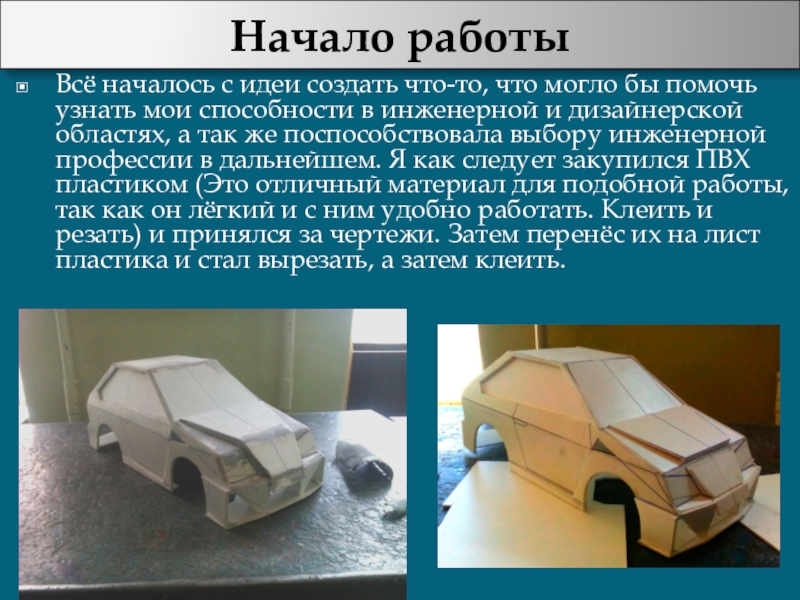

Слайд 10Начало работы
Всё началось с идеи создать что-то, что могло бы помочь
узнать мои способности в инженерной и дизайнерской областях, а так же поспособствовала выбору инженерной профессии в дальнейшем. Я как следует закупился ПВХ пластиком (Это отличный материал для подобной работы, так как он лёгкий и с ним удобно работать. Клеить и резать) и принялся за чертежи. Затем перенёс их на лист пластика и стал вырезать, а затем клеить.

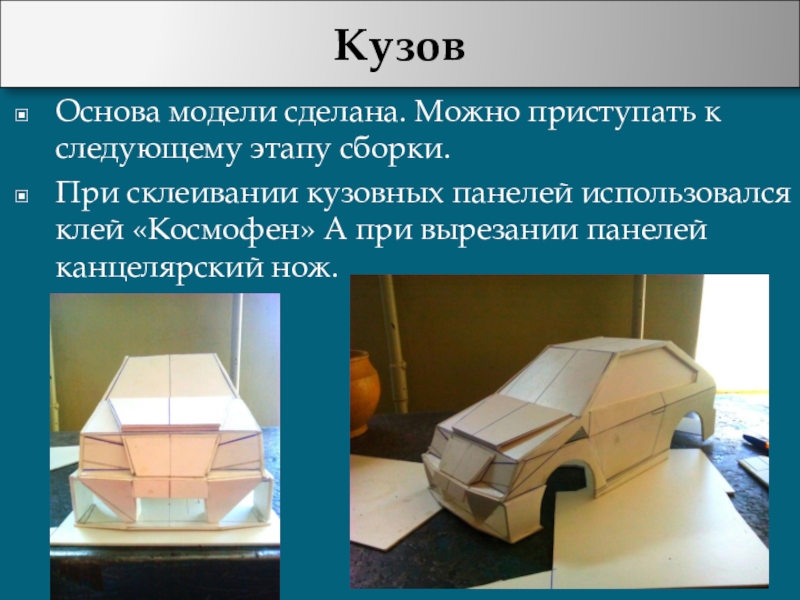

Слайд 11Кузов
Основа модели сделана. Можно приступать к следующему этапу сборки.
При склеивании кузовных
панелей использовался клей «Космофен» А при вырезании панелей канцелярский нож.

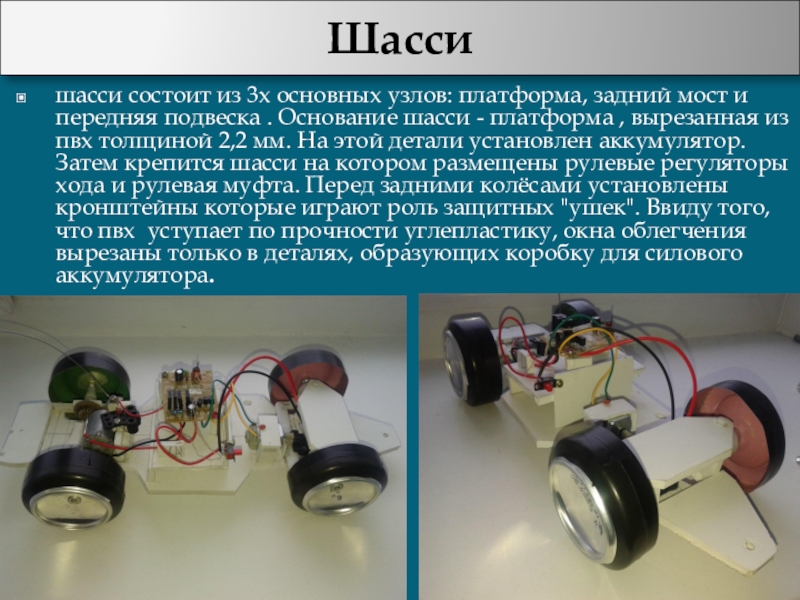

Слайд 12Шасси
шасси состоит из 3х основных узлов: платформа, задний мост и передняя
подвеска . Основание шасси - платформа , вырезанная из пвх толщиной 2,2 мм. На этой детали установлен аккумулятор. Затем крепится шасси на котором размещены рулевые регуляторы хода и рулевая муфта. Перед задними колёсами установлены кронштейны которые играют роль защитных "ушек". Ввиду того, что пвх уступает по прочности углепластику, окна облегчения вырезаны только в деталях, образующих коробку для силового аккумулятора.

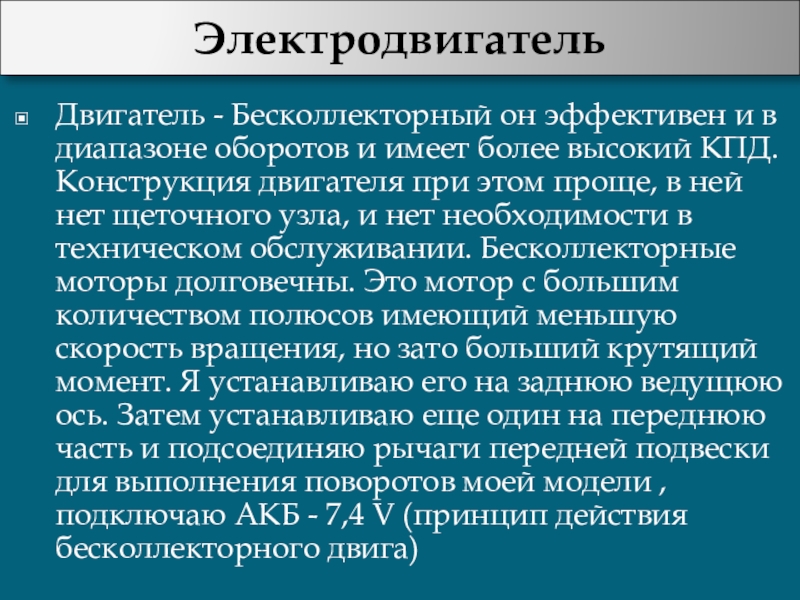

Слайд 13Электродвигатель
Двигатель - Бесколлекторный он эффективен и в диапазоне оборотов и
имеет более высокий КПД. Конструкция двигателя при этом проще, в ней нет щеточного узла, и нет необходимости в техническом обслуживании. Бесколлекторные моторы долговечны. Это мотор с большим количеством полюсов имеющий меньшую скорость вращения, но зато больший крутящий момент. Я устанавливаю его на заднюю ведущюю ось. Затем устанавливаю еще один на переднюю часть и подсоединяю рычаги передней подвески для выполнения поворотов моей модели ,подключаю АКБ - 7,4 V (принцип действия бесколлекторного двига)

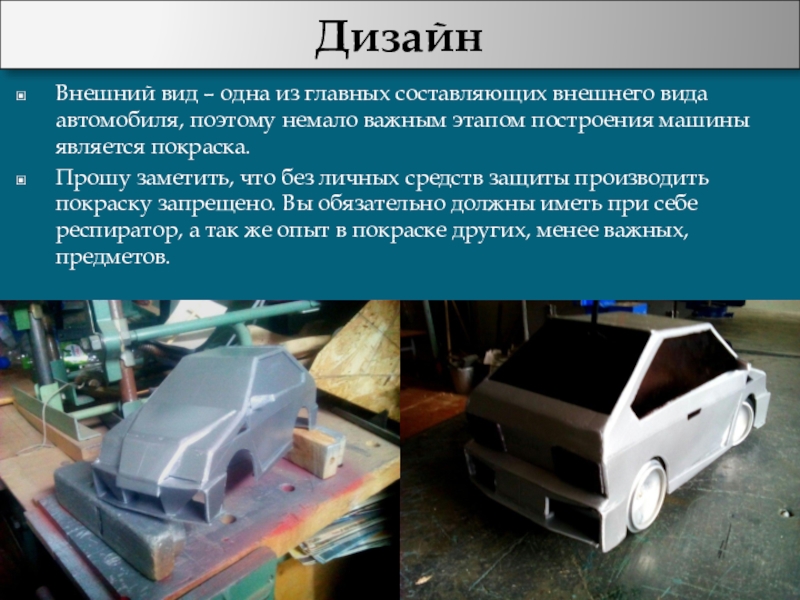

Слайд 14Дизайн
Внешний вид – одна из главных составляющих внешнего вида автомобиля, поэтому
немало важным этапом построения машины является покраска.
Прошу заметить, что без личных средств защиты производить покраску запрещено. Вы обязательно должны иметь при себе респиратор, а так же опыт в покраске других, менее важных, предметов.

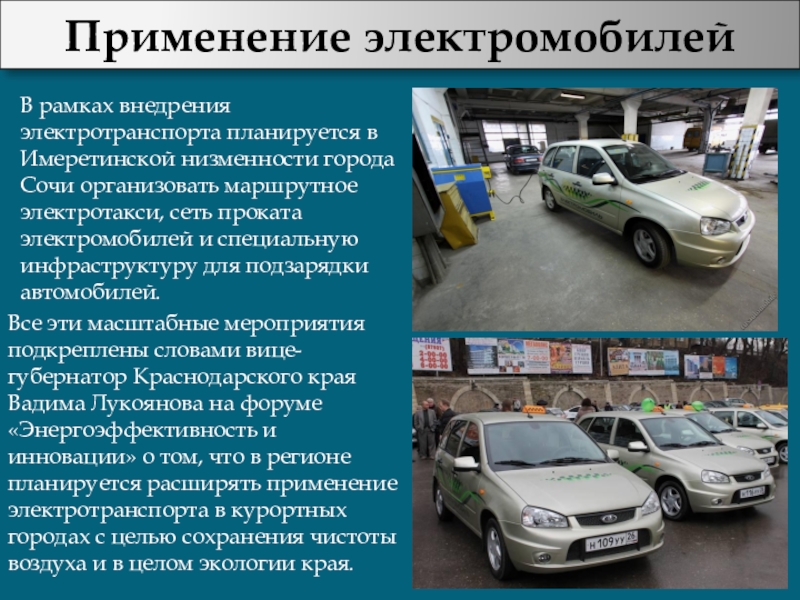

Слайд 15Применение электромобилей
В рамках внедрения электротранспорта планируется в Имеретинской низменности города Сочи
организовать маршрутное электротакси, сеть проката электромобилей и специальную инфраструктуру для подзарядки автомобилей.
Все эти масштабные мероприятия подкреплены словами вице-губернатор Краснодарского края Вадима Лукоянова на форуме «Энергоэффективность и инновации» о том, что в регионе планируется расширять применение электротранспорта в курортных городах с целью сохранения чистоты воздуха и в целом экологии края.
Слайд 16Применение электромобилей
Электромобили активно применяются и в других станах мира: Германии, Англии,
Америке, Франции. Этим они показывают своё неравнодушие к окружающей среде и её проблемам.

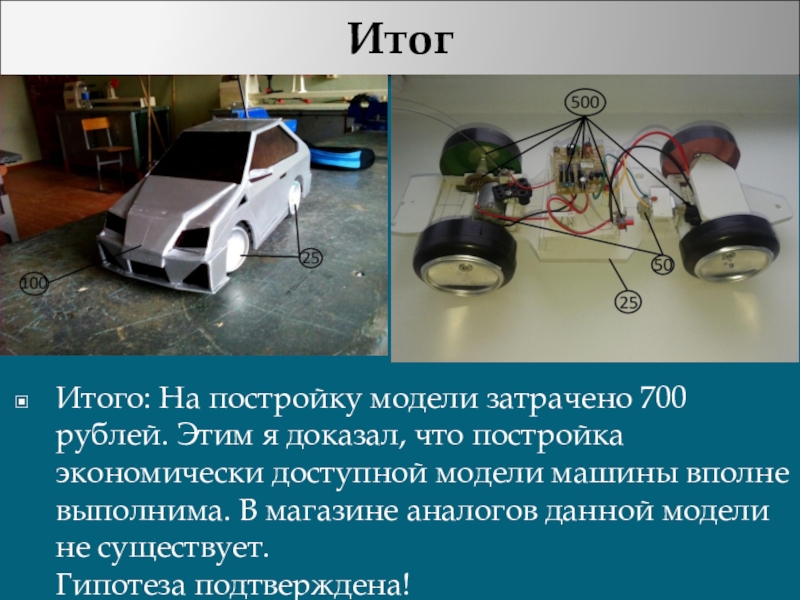

Слайд 17Итог
Итого: На постройку модели затрачено 700 рублей. Этим я доказал, что
постройка экономически доступной модели машины вполне выполнима. В магазине аналогов данной модели не существует.
Гипотеза подтверждена!
