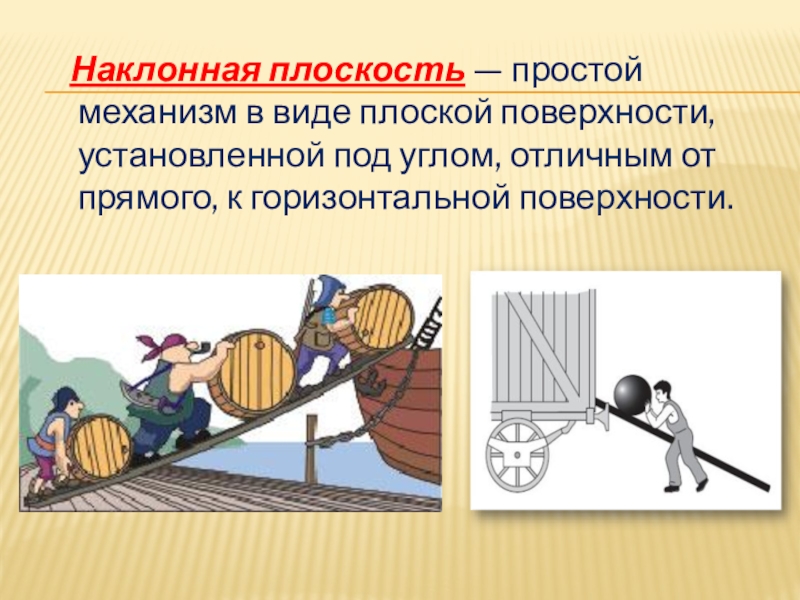

11. Наклонная плоскость — простой механизм

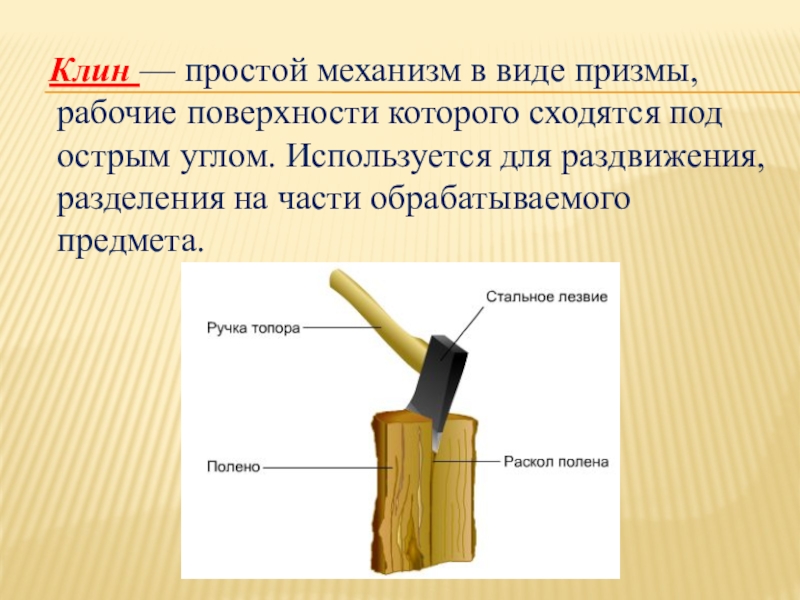

12. Клин — простой механизм в

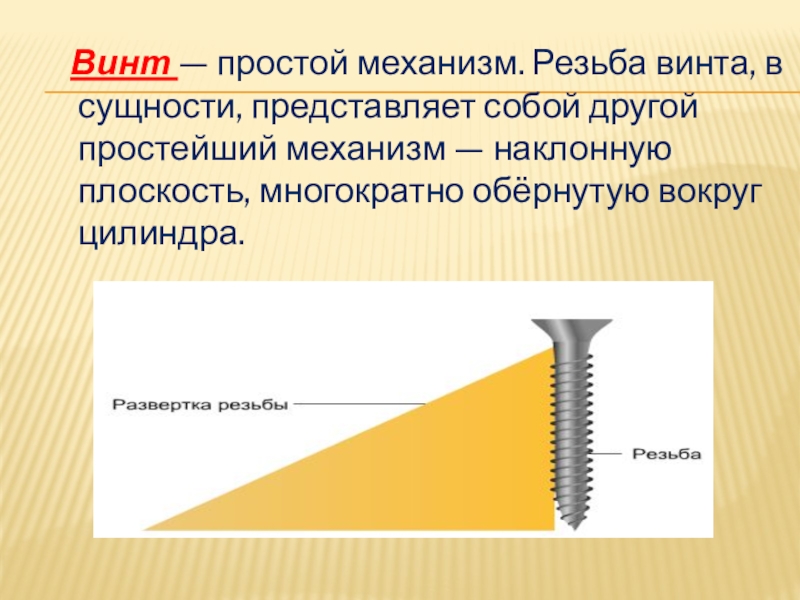

13. Винт — простой механизм. Резьба

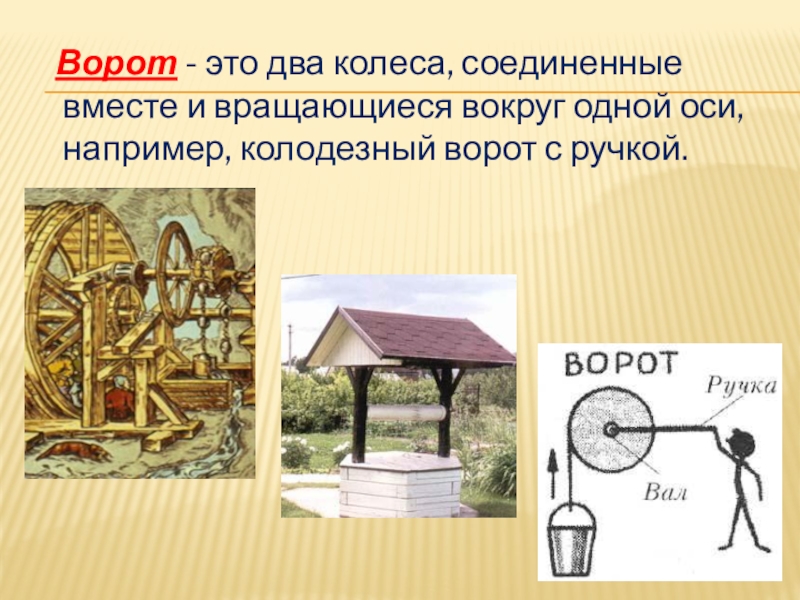

14. Ворот - это два колеса,
15. Лебедка - конструкция , состоящая из двух воротов с промежуточными передачами в механизме привода.
16. Архимед (287-212 г.г. до н.э.)БаллистаКатапульта
17. «золотое правило» механики. Во сколько раз
18. Домашнее задание. А.В.Пёрышкин Физика-7 §55-60.
19. Спасибо за внимание!

Простые механизмы - устройства (приспособления), позволяющие преобразовать силу в силу, существенно большую.Простые механизмы Рычаг Наклонная плоскость (блок, ворот, лом)

Главная
Физика
Урок 60 Простые механизмы

Слайд 1Простые механизмы

Слайд 2 Простые механизмы - устройства (приспособления), позволяющие преобразовать силу в

силу, существенно большую.
Простые механизмы

Рычаг Наклонная плоскость
(блок, ворот, лом) (клин, винт)

Простые механизмы дают выигрыш в силе.

Простые механизмы - устройства (приспособления), позволяющие преобразовать силу в силу, существенно большую.Простые механизмы

Слайд 3 Рычаг – твёрдое тело, которое может вращаться вокруг неподвижной

опоры.

Рычаг начал применяться людьми ещё в глубокой древности. С его помощью удавалось поднимать тяжёлые каменные плиты при постройке пирамид в Древнем Египте.

Слайд 4ℓ - плечо силы, м. (ОА и ОВ – плечи сил

F₁ и F₂ )

Рычаг находится в равновесии тогда, когда силы, действующие на него, обратно пропорциональны плечам этих сил.

F₁ ⁄ F₂ = ℓ₂ / ℓ₁

ℓ - плечо силы, м. (ОА и ОВ – плечи сил F₁ и F₂ )Рычаг

Слайд 5 Физическая величина, равная произведению силы на её плечо, называется

моментом силы.

M=F* ℓ - момент силы (Н*м)

M₁=M₂

Рычаг находится в равновесии, если момент силы, вращающий его по часовой стрелке равен моменту силы, вращающей его против часовой стрелке.

Физическая величина, равная произведению силы на её плечо, называется моментом силы.M=F* ℓ - момент силы

Слайд 6Рычаги в технике, быту и природе.

Слайд 7 Различные части тела животного и человека, например конечности, могут

действовать как рычаг.

Рычаги передней конечности
собаки

Одноплечный рычаг руки человека

Различные части тела животного и человека, например конечности, могут действовать как рычаг. Рычаги передней

Слайд 8 Блок – это колесо с желобом, по которому пропускают

верёвку, трос или цепь.

Блок

подвижный неподвижный

Даёт выигрыш в силе в 2 раза.

Блок – это колесо с желобом, по которому пропускают верёвку, трос или цепь.Блокподвижный

Слайд 9 Обычно на практике применяют комбинацию подвижного блока с неподвижным.

Неподвижный блок не даёт выигрыша в силе. А применяется для удобства. Он изменяет направление действия силы, например, позволяет поднимать груз, стоя на земле.
