Презентация, доклад по физике Параллельное соединение проводников
Содержание
- 1. Презентация по физике Параллельное соединение проводников
- 2. Дома:§ 49
- 3. Способы соединения проводников
- 4. Параллельное соединение+–I1I2BA
- 5. Опыт 1AAA
- 6. Опыт 1AAAI 2 = 2,5AI 1 = 3AI = 5,5A
- 7. Опыт 1AAAI 2 = 2,5AI 1 = 3AI = 5,5A
- 8. Опыт 1AAAI 2 = 2,5AI 1 = 3AI = 5,5A
- 9. Cила тока в параллельных участках не одинакова
- 10. Опыт 2
- 11. Опыт 2VU 1 = 6В
- 12. Опыт 2VU 2 = 6В
- 13. Опыт 2U 3 = 6ВV
- 14. Напряжение на неразветвлённом участке цепи и на
- 15. Общее сопротивление параллельно соединённых сопротивлений U = U1 = U2
- 16. Общее сопротивление параллельно соединённых сопротивлений I= I1+I2
- 17. Общее сопротивление параллельно соединённых сопротивлений
- 18. Общее сопротивление параллельно соединённых сопротивлений
- 19. Общее сопротивление цепи при параллельном соединении определяется через величины, обратные сопротивлениям.
- 20. Параллельное соединение сопротивлений позволяет обеспечить независимую работу потребителей.
- 21. Слайд 21
- 22. Слайд 22
- 23. Слайд 23
- 24. При включении двух одинаковых сопротивлений параллельно мы
- 25. Слайд 25
- 26. Слайд 26
- 27. Слайд 27
- 28. Важно знать, какую силу тока потребляет каждый электрический прибор, которым мы пользуемся дома.
- 29. Слайд 29
- 30. Упражнение 23
- 31. Смешанное соединение проводниковabc
Дома:§ 49
Слайд 9
Cила тока в параллельных участках не одинакова и больше там, где
меньше сопротивление.
Cила тока в неразветвлённой части цепи равна сумме сил токов в отдельных параллельно соединённых проводниках: I= I1+I2
Слайд 14
Напряжение на неразветвлённом участке цепи и на концах всех параллельно соединённых
сопротивлениях одинаково: U = U1 = U 2.

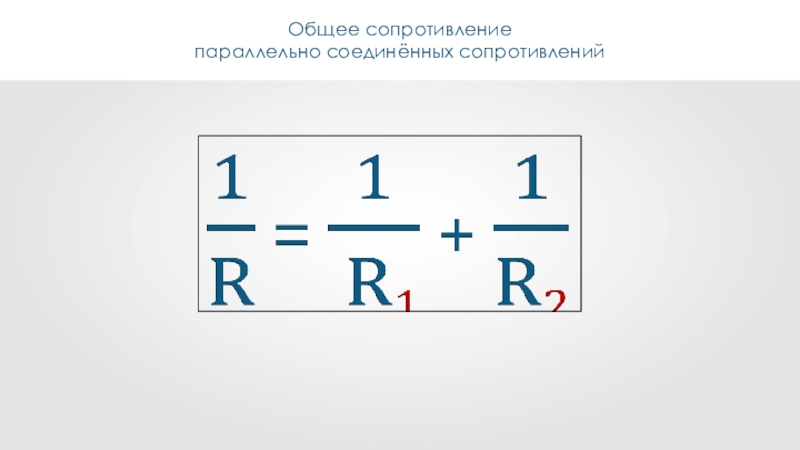

Слайд 19
Общее сопротивление цепи при параллельном соединении определяется через величины, обратные сопротивлениям.
Слайд 24
При включении двух одинаковых сопротивлений параллельно мы получаем одинаковые токи, в
два раза меньше, чем в основной цепи.
При включении пяти сопротивлений — меньше в пять раз.
При включении пяти сопротивлений — меньше в пять раз.
Слайд 28Важно знать, какую силу тока потребляет каждый электрический прибор, которым мы
пользуемся дома.
