Презентация, доклад по физике на тему Линзы

Содержание

Познакомиться:с типами линз;с геометрическими характеристиками тонкой линзы.Дать определение:Фокусного расстояния, фокальной плоскости и оптической силы тонкой линзы.Научиться строить изображение в тонких линзах и характеризовать их.Вывести формулу тонкой собирающей и рассеивающей линз.Применять полученные знания при решении задач на

Слайд 1Автор: преподаватель информатики и физики Намчын-оол Е.В.

Автор: преподаватель информатики и физики Намчын-оол Е.В.

Слайд 2Познакомиться:
с типами линз;
с геометрическими характеристиками тонкой линзы.
Дать определение:
Фокусного расстояния, фокальной плоскости

и оптической силы тонкой линзы.
Научиться строить изображение в тонких линзах и характеризовать их.
Вывести формулу тонкой собирающей и рассеивающей линз.
Применять полученные знания при решении задач на построение и расчет тонкой линзы (в том числе с помощью компьютера)

Автор: преподаватель информатики и физики Намчын-оол Е.В.

Познакомиться:с типами линз;с геометрическими характеристиками тонкой линзы.Дать определение:Фокусного расстояния, фокальной плоскости и оптической силы тонкой линзы.Научиться строить

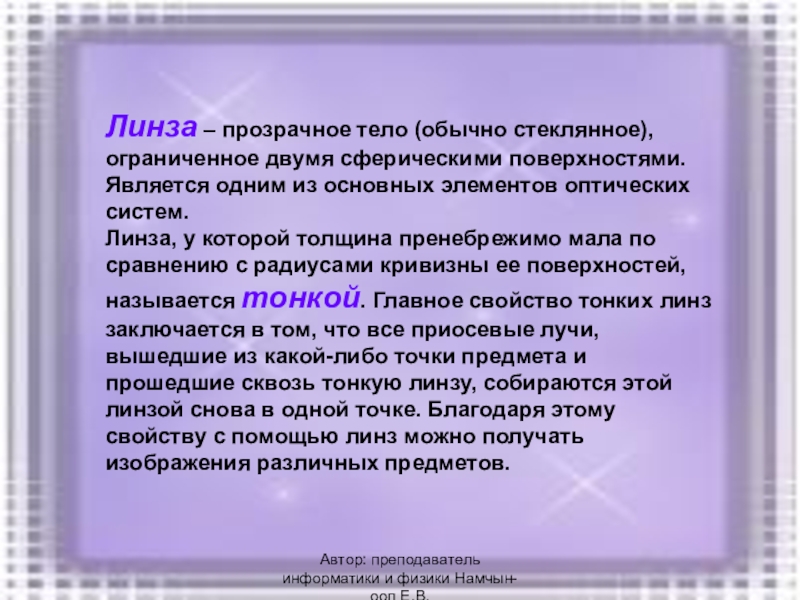

Слайд 3Линза – прозрачное тело (обычно стеклянное), ограниченное двумя сферическими поверхностями. Является

одним из основных элементов оптических систем. Линза, у которой толщина пренебрежимо мала по сравнению с радиусами кривизны ее поверхностей, называется тонкой. Главное свойство тонких линз заключается в том, что все приосевые лучи, вышедшие из какой-либо точки предмета и прошедшие сквозь тонкую линзу, собираются этой линзой снова в одной точке. Благодаря этому свойству с помощью линз можно получать изображения различных предметов.

Автор: преподаватель информатики и физики Намчын-оол Е.В.

Линза – прозрачное тело (обычно стеклянное), ограниченное двумя сферическими поверхностями. Является одним из основных элементов оптических систем.

Слайд 4Главная оптическая ось – прямая, на которой лежат центры обеих сферических

поверхностей, ограничивающих линзу (О1О2) – является осью симметрии линзы.

Главная плоскость линзы – плоскость, проходящая через центр линзы (точку О) перпендикулярно главной оптической оси.
О – оптический центр линзы (свет, проходящий через эту точку – не преломляется)

Автор: преподаватель информатики и физики Намчын-оол Е.В.

Главная оптическая ось – прямая, на которой лежат центры обеих сферических поверхностей, ограничивающих линзу (О1О2) – является

Слайд 5Любую прямую, проходящую через оптический центр линзы и не совпадающую с

главной оптической осью называют побочной оптической осью.
Луч света, распространяющийся по какой-либо из оптических осей, проходит сквозь линзу без преломления

Автор: преподаватель информатики и физики Намчын-оол Е.В.

Любую прямую, проходящую через оптический центр линзы и не совпадающую с главной оптической осью называют побочной оптической

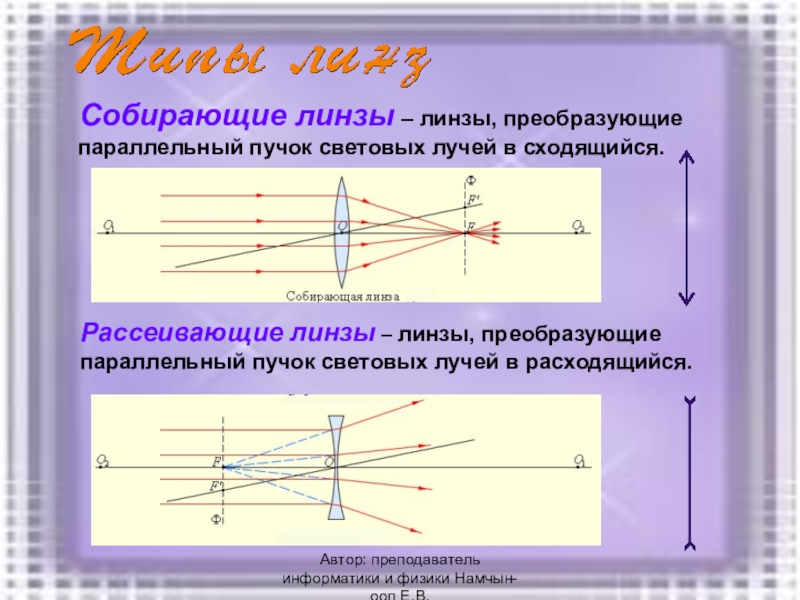

Слайд 6Собирающие линзы – линзы, преобразующие параллельный пучок световых лучей в сходящийся.







Рассеивающие

линзы – линзы, преобразующие параллельный пучок световых лучей в расходящийся.

Автор: преподаватель информатики и физики Намчын-оол Е.В.

Собирающие линзы – линзы, преобразующие параллельный пучок световых лучей в сходящийся.Рассеивающие линзы – линзы, преобразующие параллельный пучок

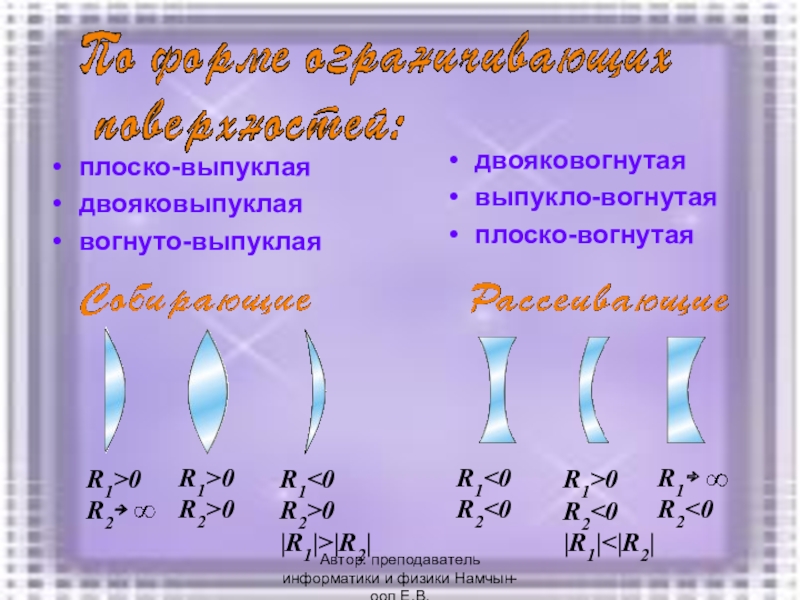

Слайд 7плоско-выпуклая
двояковыпуклая
вогнуто-выпуклая
двояковогнутая
выпукло-вогнутая
плоско-вогнутая
R1>0
R2→
R1>0
R2>0
R10
|R1|>|R2|
R1

плоско-выпуклаядвояковыпуклаявогнуто-выпуклаядвояковогнутаявыпукло-вогнутаяплоско-вогнутаяR1>0R2→R1>0R2>0R10|R1|>|R2|R1

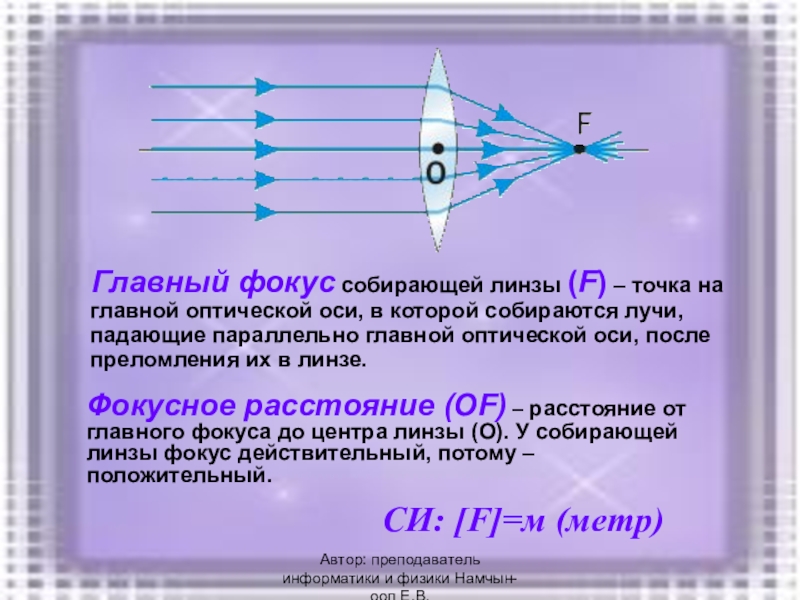

Слайд 8Главный фокус собирающей линзы (F) – точка на главной оптической оси,

в которой собираются лучи, падающие параллельно главной оптической оси, после преломления их в линзе.

Фокусное расстояние (ОF) – расстояние от главного фокуса до центра линзы (О). У собирающей линзы фокус действительный, потому – положительный.

СИ: [F]=м (метр)

Автор: преподаватель информатики и физики Намчын-оол Е.В.

Главный фокус собирающей линзы (F) – точка на главной оптической оси, в которой собираются лучи, падающие параллельно

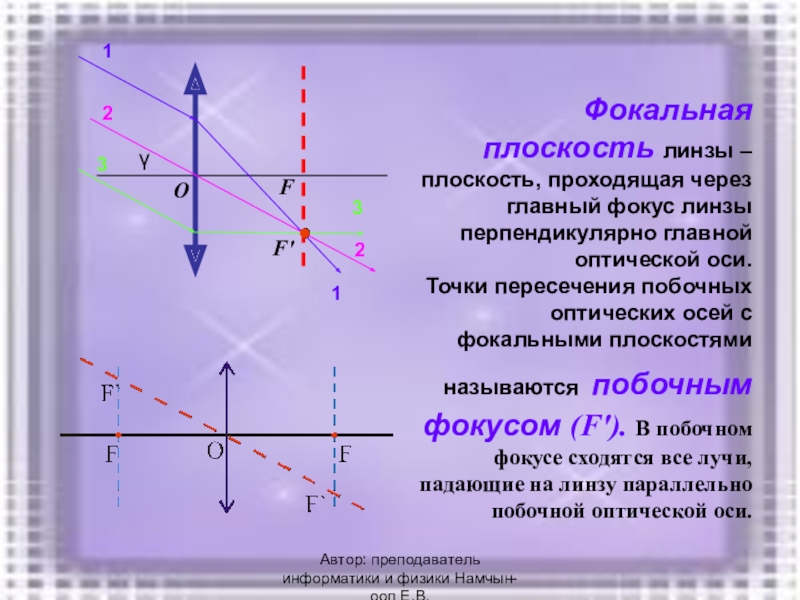

Слайд 9Фокальная плоскость линзы – плоскость, проходящая через главный фокус линзы перпендикулярно

главной оптической оси. Точки пересечения побочных оптических осей с фокальными плоскостями называются побочным фокусом (F'). В побочном фокусе сходятся все лучи, падающие на линзу параллельно побочной оптической оси.

Автор: преподаватель информатики и физики Намчын-оол Е.В.

Фокальная плоскость линзы – плоскость, проходящая через главный фокус линзы перпендикулярно главной оптической оси.  Точки пересечения

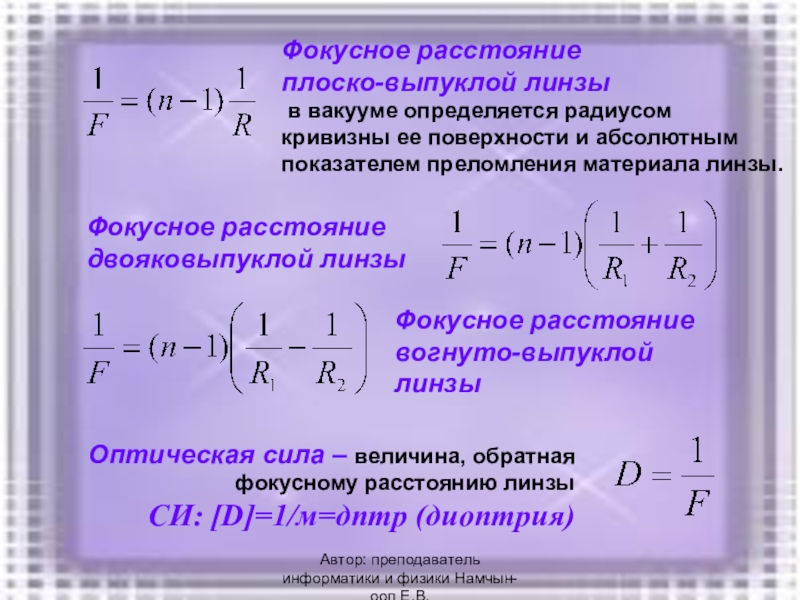

Слайд 10Фокусное расстояние плоско-выпуклой линзы в вакууме определяется радиусом кривизны ее поверхности

и абсолютным показателем преломления материала линзы.

Фокусное расстояние двояковыпуклой линзы

Фокусное расстояние вогнуто-выпуклой линзы

Оптическая сила – величина, обратная фокусному расстоянию линзы СИ: [D]=1/м=дптр (диоптрия)

Автор: преподаватель информатики и физики Намчын-оол Е.В.

Фокусное расстояние  плоско-выпуклой линзы  в вакууме определяется радиусом  кривизны ее поверхности и абсолютным показателем

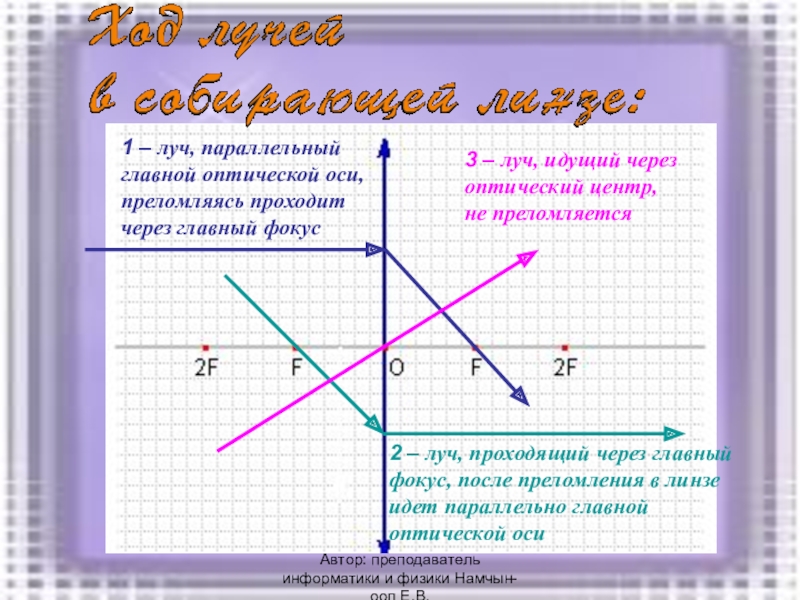

Слайд 111 – луч, параллельный
главной оптической оси,
преломляясь проходит
через главный фокус
2

– луч, проходящий через главный фокус, после преломления в линзе идет параллельно главной оптической оси

3 – луч, идущий через
оптический центр,
не преломляется

Автор: преподаватель информатики и физики Намчын-оол Е.В.

1 – луч, параллельный главной оптической оси,преломляясь проходит через главный фокус2 – луч, проходящий через главный фокус,

Слайд 121. Точечный источник света, находящийся на главной оптической оси.
*
S
1
K
2
3
F'
2'
*
S'
Автор: преподаватель информатики

и физики Намчын-оол Е.В.
1. Точечный источник света, находящийся на главной оптической оси.*S1K23F'2'*S'Автор: преподаватель информатики и физики Намчын-оол Е.В.

Слайд 13Увеличение линзы – отношение высоты изображения к высоте предмета.

При прямом изображении

предмета в линзе увеличение положительно (Г>0), а при перевернутом – отрицательно (Г<0).
При увеличенном изображении предмета в линзе модуль увеличения больше единицы (|Г|>1), а при уменьшенном – меньше единицы (|Г|<1)

Г=H/h

Автор: преподаватель информатики и физики Намчын-оол Е.В.

Увеличение линзы – отношение высоты изображения к высоте предмета.При прямом изображении предмета в линзе увеличение положительно (Г>0),

Слайд 142. Предмет находится за двойным фокусом линзы (d>2F)
h
A
B
A'
B'


Изображение:
действительное (f>0),
уменьшенное,
перевернутое
HГ<0, |Г|<1

H

Автор: преподаватель информатики и физики Намчын-оол Е.В.

2. Предмет находится за двойным фокусом линзы (d>2F)hA B A' B' Изображение:действительное (f>0), уменьшенное,перевернутоеH

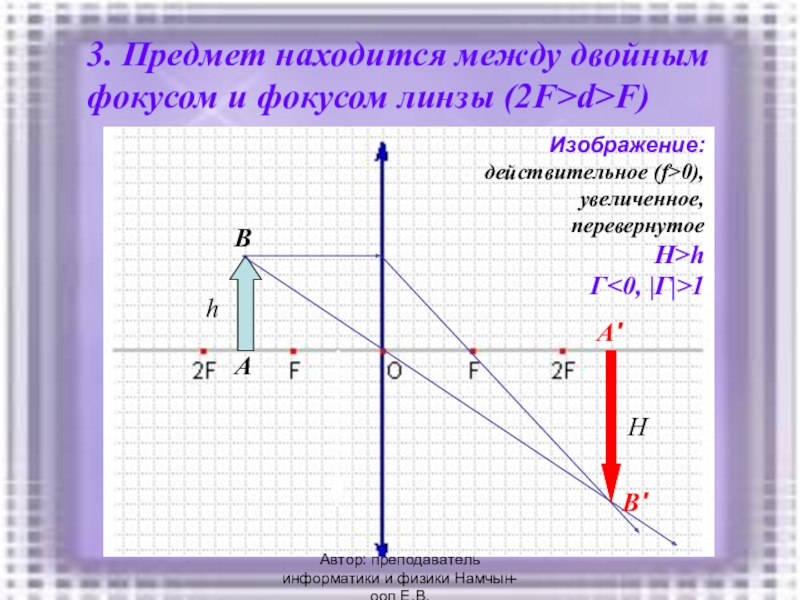

Слайд 153. Предмет находится между двойным фокусом и фокусом линзы (2F>d>F)
h
A
B


A'

B'

Изображение:
действительное (f>0),
увеличенное,
перевернутое
H>h
Г<0, |Г|>1

H

Автор: преподаватель информатики и физики Намчын-оол Е.В.

3. Предмет находится между двойным фокусом и фокусом линзы (2F>d>F)hA B A' B' Изображение:действительное (f>0), увеличенное,перевернутоеH>hГ1 H

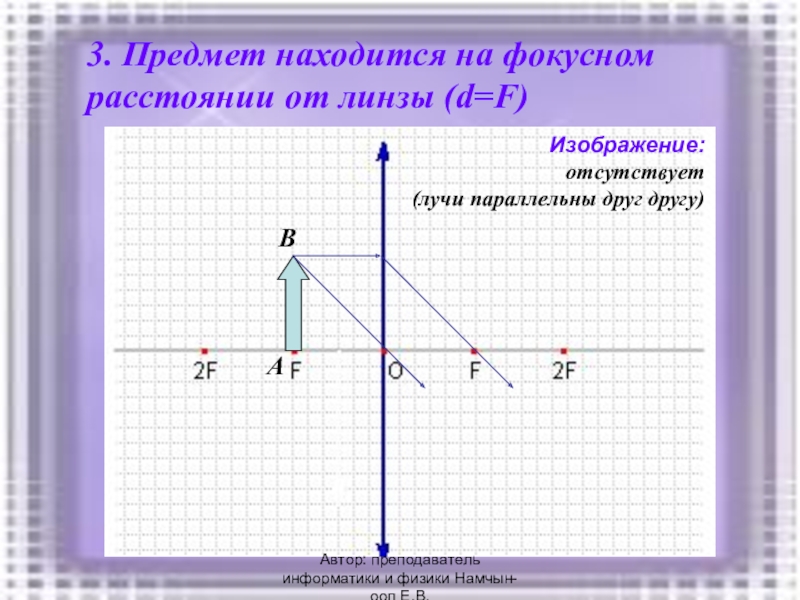

Слайд 163. Предмет находится на фокусном расстоянии от линзы (d=F)
A
B
Изображение:
отсутствует


(лучи параллельны друг другу)

Автор: преподаватель информатики и физики Намчын-оол Е.В.

3. Предмет находится на фокусном расстоянии от линзы (d=F)A B Изображение:отсутствует (лучи параллельны друг другу)Автор: преподаватель информатики

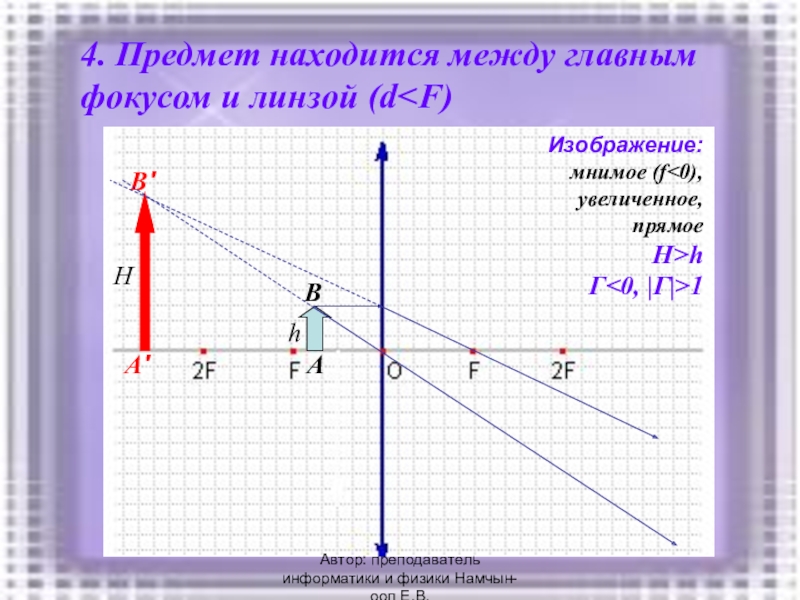

Слайд 174. Предмет находится между главным фокусом и линзой (d


B'

Изображение:
мнимое (f<0),
увеличенное,
прямое
H>h
Г<0, |Г|>1

H

Автор: преподаватель информатики и физики Намчын-оол Е.В.

4. Предмет находится между главным фокусом и линзой (d

Слайд 18Автор: преподаватель информатики и физики Намчын-оол Е.В.

Автор: преподаватель информатики и физики Намчын-оол Е.В.

Слайд 195. Линейный предмет, расположенный параллельно главной оптической оси.
A
B
B'
A'


Автор: преподаватель информатики и физики Намчын-оол Е.В.

5. Линейный предмет, расположенный параллельно главной оптической оси.A B B' A' Автор: преподаватель информатики и физики Намчын-оол

Слайд 206. Графическое определение положения оптического центра и главного фокуса линзы.
1
2
3
F
Автор: преподаватель

информатики и физики Намчын-оол Е.В.
6. Графическое определение положения оптического центра и главного фокуса линзы.123FАвтор: преподаватель информатики и физики Намчын-оол Е.В.

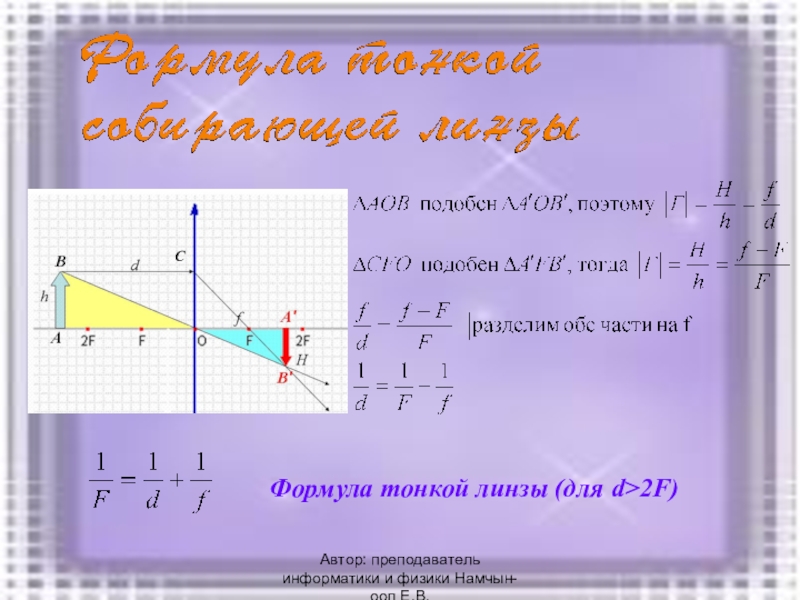

Слайд 21С
Формула тонкой линзы (для d>2F)
Автор: преподаватель информатики и физики Намчын-оол Е.В.

СФормула тонкой линзы (для d>2F)Автор: преподаватель информатики и физики Намчын-оол Е.В.

Слайд 22Автор: преподаватель информатики и физики Намчын-оол Е.В.

Автор: преподаватель информатики и физики Намчын-оол Е.В.

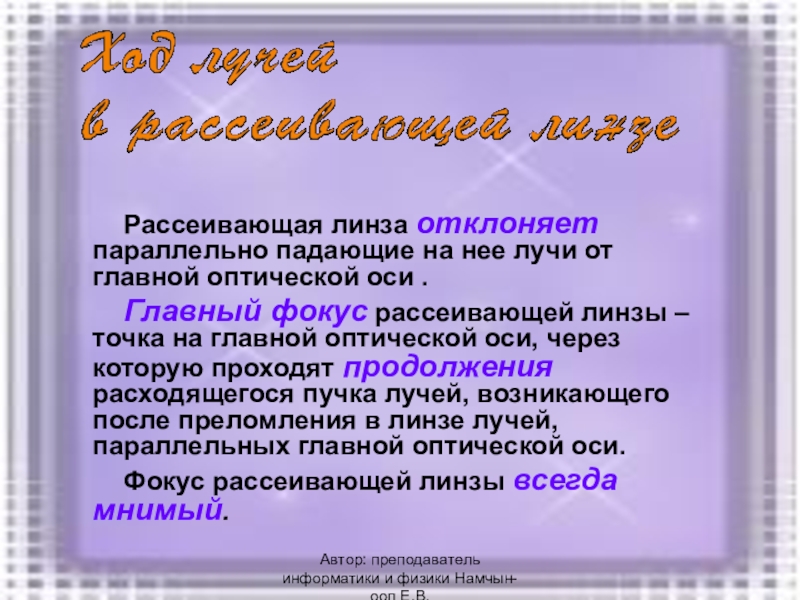

Слайд 23Рассеивающая линза отклоняет параллельно падающие на нее лучи от главной оптической

оси .
Главный фокус рассеивающей линзы – точка на главной оптической оси, через которую проходят продолжения расходящегося пучка лучей, возникающего после преломления в линзе лучей, параллельных главной оптической оси.
Фокус рассеивающей линзы всегда мнимый.

Автор: преподаватель информатики и физики Намчын-оол Е.В.

Рассеивающая линза отклоняет параллельно падающие на нее лучи от главной оптической оси .Главный фокус рассеивающей линзы –

Слайд 24Формула связи фокуса рассеивающей линзы с ее радиусом кривизны
Оптическая сила рассеивающей

линзы (D<0)

Автор: преподаватель информатики и физики Намчын-оол Е.В.

Формула связи фокуса рассеивающей линзы с ее радиусом кривизныОптическая сила рассеивающей линзы (D

Слайд 251 – луч, параллельный главной
оптической оси, преломляясь в линзе,
выходит как

бы из мнимого главного
фокуса

2 – луч, идущий через
оптический центр,
не преломляется

3 – луч, падающий в направлении мнимого главного фокуса, находящегося за линзой после преломления идет параллельно главной оптической оси

Автор: преподаватель информатики и физики Намчын-оол Е.В.

1 – луч, параллельный главной оптической оси, преломляясь в линзе,выходит как бы из мнимого главного фокуса2 –

Слайд 26 Если пучок параллельных лучей падает на тонкую рассеивающую линзу под небольшим

углом к главной оптической оси, то продолжения преломленных лучей пересекаются в одной точке F‘ фокальной плоскости линзы – в ее побочном фокусе.

Автор: преподаватель информатики и физики Намчын-оол Е.В.

Если пучок параллельных лучей падает на тонкую рассеивающую линзу под небольшим углом к главной оптической оси, то

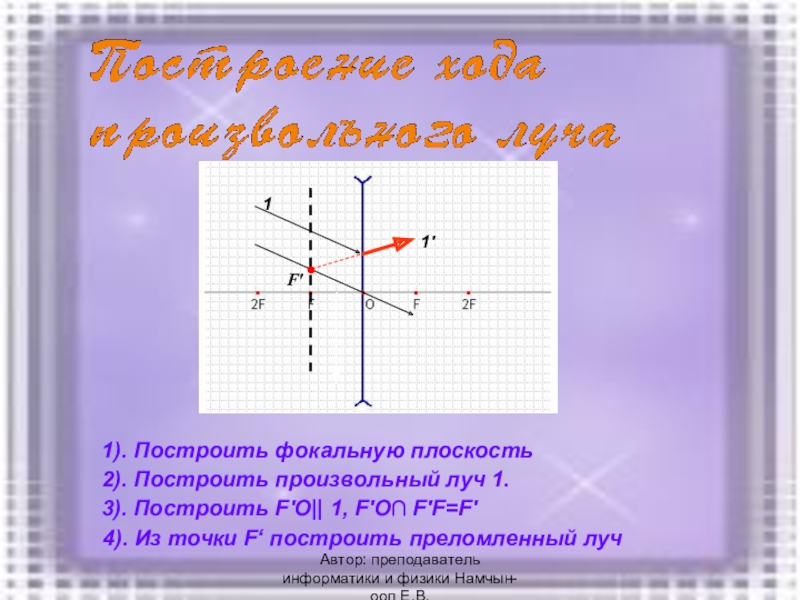

Слайд 271). Построить фокальную плоскость
1
1'
F'
2). Построить произвольный луч 1.
3). Построить F'O|| 1,

F'O F'F=F'

4). Из точки F‘ построить преломленный луч

Автор: преподаватель информатики и физики Намчын-оол Е.В.

1). Построить фокальную плоскость11'F'2). Построить произвольный луч 1.3). Построить F'O|| 1, F'O F'F=F'4). Из точки F‘ построить

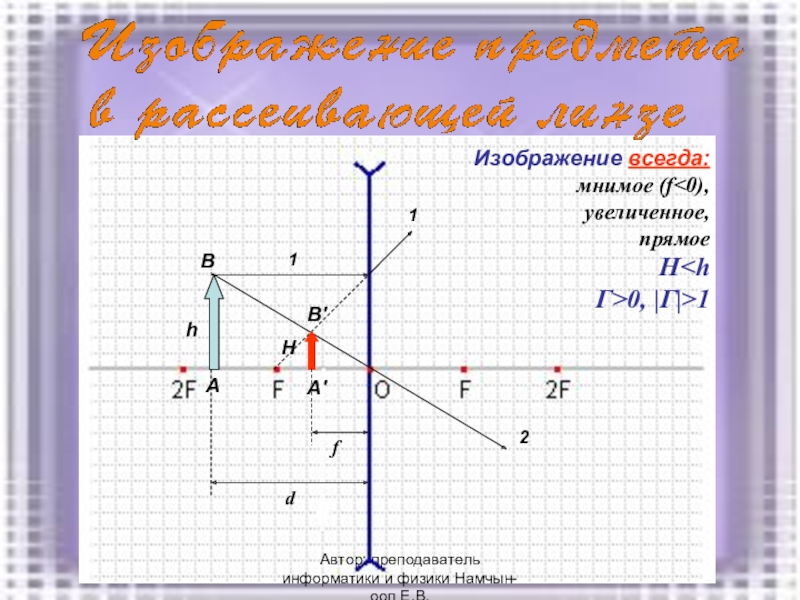

Слайд 281
1
2
А
А'
В
В'
d
f
H
h
Изображение всегда:
мнимое (f1
Автор: преподаватель

информатики и физики Намчын-оол Е.В.
112А А' В В' dfHhИзображение всегда:мнимое (f1 Автор: преподаватель информатики и физики Намчын-оол Е.В.

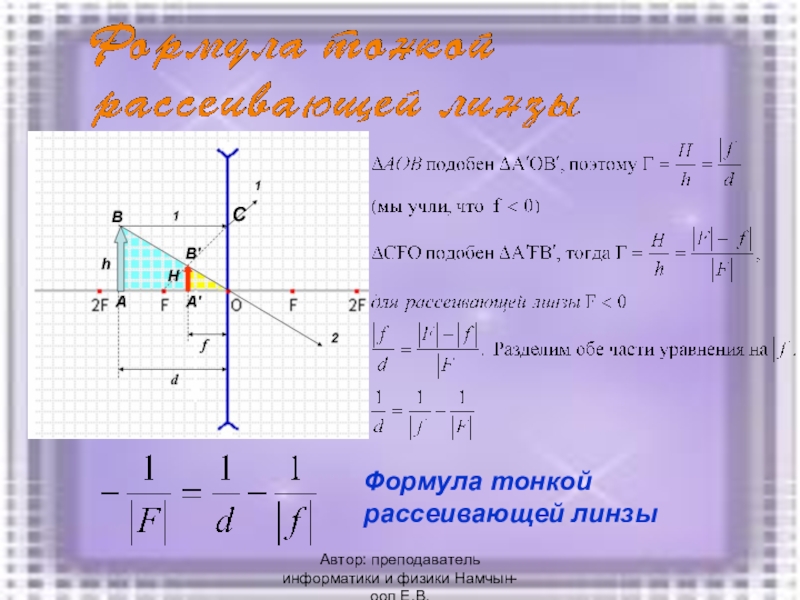

Слайд 29С
Формула тонкой
рассеивающей линзы
Автор: преподаватель информатики и физики Намчын-оол Е.В.

С Формула тонкой рассеивающей линзыАвтор: преподаватель информатики и физики Намчын-оол Е.В.

Слайд 30Реальным линзам свойственны некоторые дефекты. Один из них - сферическая аберрация.

Она заключается в том, что выпуклая линза лучи, отстоящие далеко от главной оптической оси, собирает в точке (фокусе), расположенной ближе к линзе, чем близко прилегающие лучи: у вогнутой линзы — аналогичная картина.
Один из способов борьбы со сферической аберрацией — использование только параксиальных пучков, т. е. пучков, близких к главной оптической оси. Для этого линзу диафрагмируют, пропуская через нее более узкий пучок. Но этим уменьшается энергия пучка и освещенность изображения. Второй способ ослабления изображенный за линзой, увидит прямое мнимое увеличенное изображение.

Автор: преподаватель информатики и физики Намчын-оол Е.В.

Реальным линзам свойственны некоторые дефекты. Один из них - сферическая аберрация. Она заключается в том, что выпуклая

Слайд 31Плоско-вогнутая линза имеет радиус кривизны 20 см. найдите фокусное расстояние и

ее оптическую силу.
Известен ход падающего и преломленного рассеивающей линзой лучей. Найдите построением главные фокусы линзы.
Точечный источник света находится в главном фокусе рассеивающей линзы (F=10 см). На каком расстоянии будет находиться его изображение?
Сформулируйте по рисунку условие задачи и решите ее.

Задачи на построение решите в любом графическом редакторе.

h

H

А

А'

В

В'

Автор: преподаватель информатики и физики Намчын-оол Е.В.

Плоско-вогнутая линза имеет радиус кривизны 20 см. найдите фокусное расстояние и ее оптическую силу.Известен ход падающего и

Слайд 321. Двояковыпуклая линза сделана из стекла (n=1,5) с радиусами кривизны

9,2 м. Найдите ее оптическую силу.
Постройте изображение предмета(см.рис.).
Собирающая линза находится на расстоянии 1 м от лампы накаливания и дает изображение ее спирали на экране на расстоянии 0,25 м от линзы. Найдите фокусное расстояние линзы.
Сформулируйте по рисунку условие задачи и решите ее.


Задачи на построение решите в любом графическом редакторе.


Автор: преподаватель информатики и физики Намчын-оол Е.В.

1.  Двояковыпуклая линза сделана из стекла (n=1,5) с радиусами кривизны 9,2 м. Найдите ее оптическую силу.Постройте
